Comment fonctionne un régulateur de pression de gaz en acier inoxydable ?

Comment fonctionne un régulateur de pression de gaz en acier inoxydable ?

Les régulateurs de pression de gaz sont des composants indispensables des systèmes de contrôle des fluides. Ils garantissent une distribution sûre, stable et précise des gaz depuis les sources haute pression jusqu'aux points d'application. Parmi les différents matériaux utilisés pour leur fabrication, l'acier inoxydable se distingue par son exceptionnelle durabilité, sa résistance à la corrosion et sa fiabilité, même dans les environnements les plus exigeants. Cet article technique de 1 800 mots détaille les principes de fonctionnement, la mécanique interne et les avantages des régulateurs de pression de gaz en acier inoxydable . Il explore leurs composants fonctionnels, le mécanisme d'équilibrage des forces qui régit la réduction de pression, ainsi que les applications spécifiques où leur robustesse est essentielle. L'article fournit également des recommandations sur les critères de sélection et les bonnes pratiques de maintenance.

Le rôle crucial de la régulation de la pression

Dans les environnements industriels, de laboratoire et résidentiels, les gaz sont généralement stockés et transportés dans des bouteilles, des canalisations ou des réservoirs à des pressions bien supérieures à celles que la plupart des équipements d'utilisation finale peuvent supporter en toute sécurité. Par exemple, une bouteille d'argon industrielle standard peut contenir du gaz à une pression de 2 000 à 3 000 psi (138 à 207 bar), tandis qu'une torche de soudage ne nécessite qu'une pression de service de 5 à 50 psi (0.3 à 3.4 bar). Un raccordement direct serait catastrophique et entraînerait une panne de l'équipement, une fuite de gaz incontrôlée, voire un incendie.

Le régulateur de pression de gaz constitue l'interface essentielle entre la source haute pression et l'application basse pression. Ses principales fonctions sont :

Réduction de pression : Pour abaisser la pression d'entrée (à la source) à une pression de sortie plus basse, sûre, utilisable et constante.
Maintien de la pression : Pour maintenir cette pression de sortie de manière constante, malgré les fluctuations de la pression d'entrée ou les variations de la demande de débit en aval.
Bien que les régulateurs puissent être fabriqués en laiton, en aluminium ou en plastique, les régulateurs en acier inoxydable sont utilisés lorsque des performances supérieures sont indispensables : dans des environnements corrosifs, avec des gaz ultra-purs ou agressifs, dans des applications de haute pureté ou dans des conditions de pression et de température extrêmes.


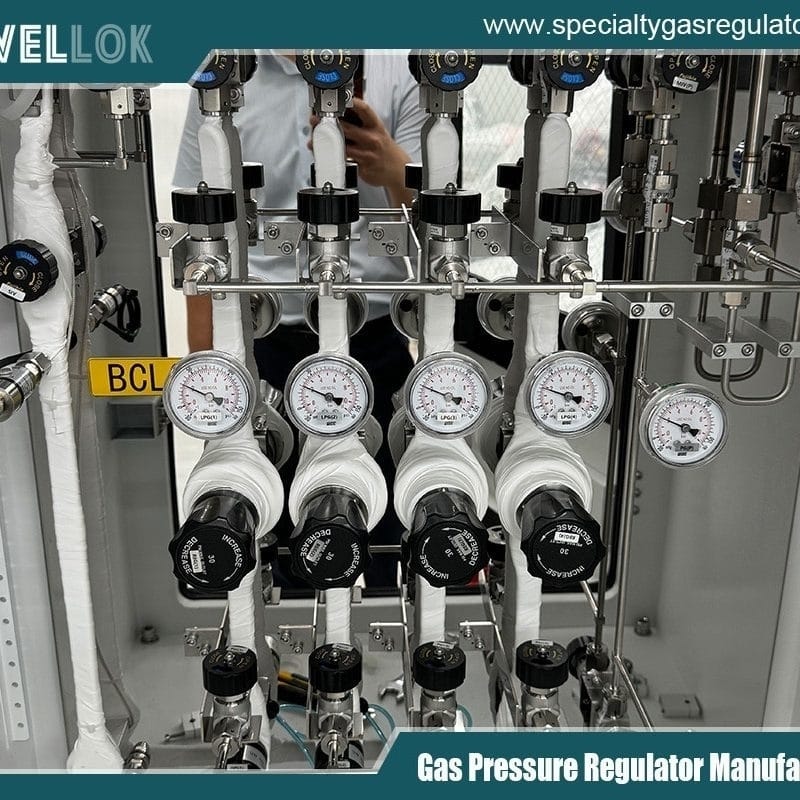

fabricants d'armoires à gaz spécialisées


Principe de fonctionnement fondamental : Le système d'équilibre des forces

Un régulateur de pression de gaz en acier inoxydable est essentiellement une vanne de régulation automatique fonctionnant selon le principe de l'équilibre des forces. Il utilise la pression aval (à la sortie) comme signal de rétroaction pour moduler le débit de gaz, atteignant ainsi un régime permanent et autorégulé.

Les composants fondamentaux impliqués dans ce processus sont (voir Fig. 1) :

Élément de détection: Généralement, un diaphragme flexible (dans la plupart des régulateurs courants) ou un piston.
Élément de chargement : Une force qui détermine la pression de sortie souhaitée. Il peut s'agir d'un ressort (régulateur à ressort) ou d'une pression de gaz fournie à un pilote (régulateur à pilote).
Élément restrictif : Le siège et l'orifice de la soupape contrôlent la section de passage de l'entrée haute pression à la sortie basse pression.
Liaison de commande : La tige reliant le diaphragme à la valve.


Le cycle opérationnel :

Au repos (sans flux) : Le ressort de chargement abaisse le diaphragme, qui, par l'intermédiaire de la tige, ouvre le clapet de la soupape contre son ressort de siège. Le gaz commence alors à s'écouler de l'entrée haute pression vers la chambre basse pression.
Augmentation de la pression et équilibre : Lorsque le gaz remplit la chambre basse pression (côté sortie et espace sous le diaphragme), la pression augmente. Cette pression de sortie agit sur la face inférieure du diaphragme, générant une force ascendante. Lorsque cette force ascendante égale la force descendante du ressort de rappel, le diaphragme se stabilise et le clapet de la soupape se positionne de manière à laisser passer le débit suffisant pour maintenir la pression d'équilibre.
Réponse à la demande (augmentation du débit) : Lorsqu'une vanne en aval est ouverte, le débit augmente, provoquant une chute momentanée de la pression de sortie. La force du ressort excède alors la force réduite du diaphragme, ce qui pousse ce dernier et le clapet de la vanne davantage ouverts. Ceci permet à une plus grande quantité de gaz de circuler, rétablissant ainsi la pression de sortie à sa valeur de consigne.
Réponse à la baisse de la demande (arrêt du flux) : Lorsque la vanne aval est fermée, le débit s'interrompt, provoquant une brève augmentation de la pression de sortie. Cette surpression pousse la membrane vers le haut, comprimant le ressort et permettant au ressort du siège de la vanne de fermer plus hermétiquement le clapet, bloquant ainsi l'entrée de fluide. L'équilibre est rétabli à la pression de consigne en l'absence de débit.


Analyse détaillée des composants et importance des matériaux

Le choix de l'acier inoxydable (nuances courantes : 316L pour une résistance supérieure à la corrosion, 304 pour un usage général) pour chaque composant apporte des avantages distincts.

Carrosserie et capot :
Fonction: Le corps renferme tous les composants internes et contient la pression du gaz. Il comporte des orifices d'entrée, de sortie et parfois des manomètres. Le capot renferme le ressort et le diaphragme.
Avantage de l'acier inoxydable : Il offre une résistance exceptionnelle pour les applications haute pression (par exemple, les régulateurs de bouteilles). Il est très résistant à la corrosion due à l'humidité atmosphérique, aux produits chimiques et aux gaz de procédé agressifs (comme le chlore, l'ammoniac ou les environnements offshore). Il prévient la contamination des gaz de haute pureté et se stérilise facilement pour les applications alimentaires, pharmaceutiques et de boissons.
Diaphragme:
Fonction: L'élément de détection critique qui se déforme en fonction des variations de pression. Dans les régulateurs en acier inoxydable, la membrane est souvent en élastomère (comme le PTFE ou le FKM), mais elle peut parfois être une fine membrane ondulée en acier inoxydable pour les applications extrêmes.
Avantage du diaphragme en acier inoxydable : Utilisés dans les régulateurs spéciaux pour fluides ultra-purs ou très agressifs, là où les élastomères risqueraient de se dégrader, de s'imprégner ou de libérer des contaminants, ils offrent une longue durée de vie mais sont moins sensibles que les membranes élastomères.
Siège de soupape et clapet :
Fonction: Il s'agit du principal point d'étanchéité et de régulation. Le clapet (ou l'extrémité de la tige de soupape) s'ouvre et se ferme contre l'orifice du siège pour moduler le débit.
Avantage de l'acier inoxydable : Le siège est souvent en élastomère (Viton, EPDM) pour une étanchéité parfaite, tandis que le clapet et son support sont en acier inoxydable. Pour les applications haute pression ou haute température, la surface d'étanchéité peut être en acier inoxydable trempé ou composée d'une combinaison de matériaux, comme un clapet en acier inoxydable associé à un siège en PTFE. Ceci garantit une usure minimale, l'absence de grippage et une résistance à l'érosion par les particules de gaz à haute vitesse.
Printemps :
Fonction: L'élément de chargement. Sa force de compression, réglée par une vis, détermine la pression de sortie programmée.
Avantage de l'acier inoxydable : Des ressorts en acier inoxydable (par exemple, 302/316) sont utilisés pour prévenir la corrosion qui pourrait modifier la constante du ressort au fil du temps, assurant ainsi une stabilité d'étalonnage à long terme.
Filtres et écrans :
Fonction: Souvent intégré en amont du siège de soupape pour le protéger de la contamination particulaire dans le flux de gaz.
Avantage de l'acier inoxydable : Les filtres en acier inoxydable fritté offrent une excellente filtration mécanique, sont nettoyables et ne se corrodent pas et ne libèrent pas de particules dans le flux gazeux.




Caractéristiques de performance du régulateur et impact de l'acier inoxydable

Effet de chute (ou effet de pression d'alimentation) : Dans un régulateur simple à un étage, la pression de sortie diminue légèrement lorsque la pression d'entrée chute (par exemple, lorsqu'une bouteille se vide). Ceci s'explique par le fait que la diminution de la pression d'entrée exerce une force moindre sur le clapet fermé, modifiant ainsi l'équilibre des forces. Les régulateurs de précision en acier inoxydable, notamment les modèles à deux étages, minimisent cet effet.
Creep (ou Lock-up) : La légère surpression à la sortie peut survenir lorsque le débit demandé tend vers zéro. L'usinage de précision possible avec l'acier inoxydable permet une meilleure conception du siège de soupape, minimisant le fluage et assurant une étanchéité parfaite.
Hystérèse: La différence de pression de sortie entre l'approche du point de consigne à partir d'une pression plus élevée et celle à partir d'une pression plus basse est souvent due au frottement des pièces mobiles. Les surfaces lisses et la construction robuste des composants en acier inoxydable réduisent ce frottement interne.
Capacité de débit : Le débit est déterminé par la taille de l'orifice (valeur Cv ou Kv). Les régulateurs en acier inoxydable sont disponibles dans une large gamme de tailles d'orifice pour s'adapter à tous les besoins, des faibles débits analytiques aux volumes industriels importants.




Types de régulateurs en acier inoxydable

Régulateurs à un étage : Réduction en une seule étape. Plus simple et plus économique, mais avec une chute de pression plus importante. Convient aux applications avec une pression d'entrée stable ou des exigences de consistance de sortie moins strictes.
Régulateurs à deux étages : Intégrez deux mécanismes de régulation en série. Le premier étage réduit la pression à une valeur intermédiaire et stable, tandis que le second assure une régulation finale précise. Ils éliminent quasiment toute chute de pression et garantissent une pression de sortie extrêmement stable, idéale pour les procédés critiques tels que l'instrumentation analytique ou le soudage de précision.
Régulateurs pilotés : Conçus pour les applications nécessitant des débits très importants (régulation de pipelines ou de stations, par exemple), ces régulateurs utilisent la pression du gaz de sortie, amplifiée par un détendeur pilote, pour charger le diaphragme principal. Leur construction en acier inoxydable est essentielle pour résister aux environnements difficiles et à fort débit dans lesquels ils sont utilisés.
Régulateurs à dôme : Utilisez une pression de gaz régulée (plutôt qu'un ressort) appliquée sur le dessus du diaphragme pour régler la pression de sortie. Ceci permet une commande à distance ou électronique. L'acier inoxydable est préférable pour la cavité du dôme afin de garantir la propreté et la résistance à la corrosion.


Domaines d'application clés

Les régulateurs en acier inoxydable ne sont pas des articles à usage général ; ils sont conçus pour des conditions exigeantes :

Gaz corrosifs et réactifs : HCl, Cl₂, H₂S, NH₃, SO₂ dans le traitement chimique.
Applications de haute pureté : Fabrication de semi-conducteurs (avec des corps en acier inoxydable 316L électropoli), fabrication pharmaceutique et équipements de laboratoire d'analyse (GC, MS) où même une contamination à l'état de traces par des matériaux de réglementation est inacceptable.
Marine et Offshore : Atmosphères à forte humidité et chargées de sel qui corrodent rapidement le laiton ou l'acier au carbone.
Services haute pression : Stations de ravitaillement en hydrogène (H₂ à 700 bars), analyse des bouteilles de gaz et systèmes hydrauliques à gaz.
Nourriture et boissons: Lorsque la nettoyabilité et la résistance aux agents de nettoyage (procédés CIP/SIP) sont requises pour des gaz comme le CO₂, le N₂ ou l'O₂.
Environnements à haute température : À proximité des moteurs, des fours ou dans les processus où la chaleur ambiante est importante.




Directives de sélection et d'entretien

Le Choix :

Compatibilité des matériaux : Vérifiez que les pièces en contact avec le gaz (corps, siège, membrane) sont compatibles avec le gaz utilisé. L'acier inoxydable 316L est le matériau de référence pour une large compatibilité.
Cotes de pression : La pression d'entrée maximale (P1 max) et la pression de sortie (P2 max) doivent dépasser les exigences du système.
Capacité de débit (Cv) : Choisissez un régulateur dimensionné pour le débit maximal requis sans chute de pression excessive.
Précision et stabilité : Déterminez si un régulateur à un seul étage est suffisant ou s'il est nécessaire d'utiliser un régulateur à deux étages ou à commande pilote.
Connexions de fin: Choisissez le type de filetage approprié (NPT, BSP) et la taille, ou des raccords à joint frontal comme VCJ® pour une pureté ultra-élevée.
Entretien:

inspection: Vérifiez régulièrement la présence de corrosion externe, de fuites (à l'aide d'une solution de détection de fuites) et la précision de la jauge.
Nettoyage: Pour les systèmes de haute pureté, suivez des procédures strictes de nettoyage et de passivation.
Révision: Le régulateur doit être démonté périodiquement par un personnel qualifié, les filtres internes nettoyés, les membranes et les joints inspectés/remplacés, et les sièges rodés ou remplacés s'ils sont usés. L'utilisation de kits de réparation d'origine est fortement recommandée.
Pratique sécuritaire : Toujours dépressuriser complètement un régulateur avant toute tentative de démontage ou de réglage.

Régulateurs de pression de gaz à haut débit et ultra-haute pureté


Conclusion

Le régulateur de pression de gaz en acier inoxydable est un modèle d'ingénierie mécanique de précision. Il exploite le principe simple et élégant de l'équilibre des forces pour assurer une régulation de pression sûre et stable. Son fonctionnement, un système continu et automatique d'interaction entre la force du ressort, la rétroaction du diaphragme et le positionnement de la vanne, est considérablement renforcé par l'utilisation de l'acier inoxydable. Ce choix de matériau le transforme d'un simple appareil utilitaire en un composant essentiel, capable de fonctionner dans les environnements les plus exigeants et les plus sensibles. Qu'il s'agisse de garantir la pureté de l'atmosphère d'une puce électronique ou de réguler en toute sécurité les gaz corrosifs dans une usine chimique, le régulateur en acier inoxydable témoigne de la synergie entre la robustesse des matériaux et les principes physiques fondamentaux. Comprendre son fonctionnement interne est essentiel pour son choix, son application et sa maintenance appropriés, garantissant ainsi sécurité, efficacité et intégrité des procédés.
