Différence entre un régulateur de pression et un réducteur de pression

Différence entre un régulateur de pression et un réducteur de pression

Dans les systèmes de contrôle des fluides, la gestion de la pression est essentielle pour garantir la sécurité, l'efficacité et la durée de vie des équipements. Le régulateur de pression et le détendeur sont deux dispositifs couramment utilisés dans ce domaine. À première vue, ils peuvent sembler interchangeables, puisqu'ils visent tous deux à contrôler ou à réduire la pression dans les canalisations ou les systèmes. Cependant, leurs rôles diffèrent selon le type de fluide qu'ils manipulent et les applications spécifiques pour lesquelles ils sont conçus.

Un régulateur de pression est généralement utilisé dans les systèmes pneumatiques pour maintenir une pression de sortie stable en réduisant la pression d'entrée provenant d'un compresseur ou d'une autre source. Il garantit un fonctionnement constant des outils et machines utilisant de l'air comprimé ou des gaz. En revanche, un réducteur de pression est plus courant dans les systèmes hydrauliques, où il abaisse la pression des liquides comme l'huile ou l'eau afin de protéger les composants situés en aval contre les surpressions.

Il est essentiel pour les ingénieurs, les techniciens et les concepteurs de systèmes de comprendre les différences entre ces dispositifs. Une mauvaise utilisation peut entraîner des pertes d'efficacité, des dommages matériels ou des risques pour la sécurité. Cet article explore leurs définitions, leurs principes de fonctionnement, leurs applications et leurs principales distinctions, en soulignant comment leurs conceptions s'adaptent aux milieux gazeux et liquides. À la fin de cet article, les lecteurs sauront quand utiliser chacun d'eux pour optimiser les performances de leur système.

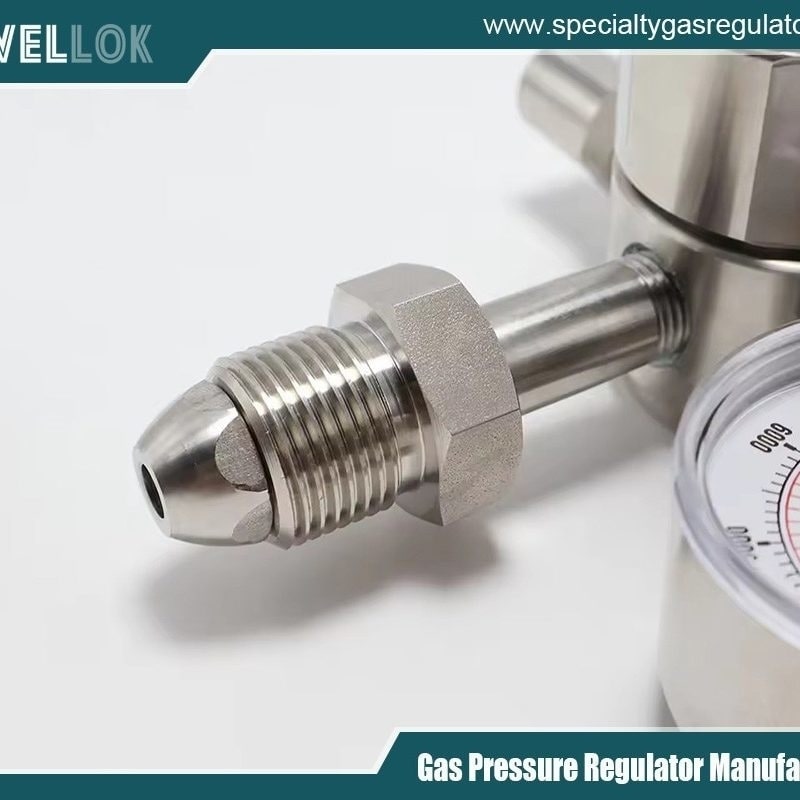

régulateur de pression et soupape de réduction de pression
Qu'est-ce qu'un régulateur de pression ?

Un régulateur de pression est une vanne de contrôle conçue principalement pour les fluides gazeux dans les systèmes pneumatiques. Sa fonction principale est de réduire une pression d'entrée élevée à une pression de sortie plus basse et stable, quelles que soient les fluctuations de l'offre ou de la demande. Cette stabilité est obtenue grâce à un mécanisme de rétroaction mécanique qui ajuste automatiquement l'ouverture de la vanne.

Les composants de base d'un régulateur de pression comprennent un élément de charge (comme un ressort), un élément de détection (comme une membrane ou un piston) et un élément de restriction (clapet ou siège de soupape). Lorsque la pression d'entrée s'exerce sur la membrane, la force du ressort compense ce phénomène. Si la pression de sortie chute en dessous du point de consigne (en raison d'une augmentation de la demande en aval), la membrane se déplace pour ouvrir davantage la soupape, permettant ainsi à un plus grand débit de gaz de se rétablir. Inversement, si la pression de sortie augmente, la membrane comprime le ressort, fermant la soupape et réduisant le débit.

Il existe différents types de régulateurs de pression. Les régulateurs à un étage assurent une réduction de base pour les applications à pression d'entrée stable, tandis que les régulateurs à deux étages offrent une plus grande précision en effectuant la réduction en deux étapes, minimisant ainsi la chute de pression (déversement de la pression sous débit élevé). Les régulateurs de décharge comportent un évent qui libère la surpression dans l'atmosphère si la pression de sortie dépasse le point de consigne, évitant ainsi toute accumulation de pression en l'absence de débit.

Les régulateurs de pression sont largement utilisés dans des secteurs comme la fabrication, où ils alimentent les outils pneumatiques, contrôlent les actionneurs en automatisation et régulent l'alimentation en gaz dans les laboratoires. Dans les systèmes de chauffage, ventilation et climatisation (CVC), ils maintiennent une pression d'air constante. Leur conception privilégie la précision pour les gaz, dont la compressibilité facilite le contrôle par rapport aux liquides incompressibles. De manière générale, les régulateurs de pression améliorent la fiabilité des systèmes en assurant une pression constante, en réduisant le gaspillage d'énergie dû à la surpression et en protégeant les composants sensibles des surtensions.



Qu'est-ce qu'un réducteur de pression ?

Un réducteur de pression , également appelé détendeur, est un dispositif principalement utilisé dans les systèmes hydrauliques pour abaisser la pression d'entrée des liquides à un niveau de sortie prédéterminé. Contrairement aux régulateurs, qui concernent les gaz, les réducteurs de pression traitent les fluides incompressibles tels que l'eau, l'huile ou les produits chimiques, pour lesquels la régulation de la pression doit tenir compte des variations de volume potentielles et des forces plus importantes.

Le principe de fonctionnement d'une soupape de sûreté repose sur un mécanisme à action directe ou pilotée. Dans une soupape à action directe, la pression d'entrée agit sur un diaphragme ou un piston opposé par un ressort. Lorsque la pression en aval atteint la valeur de consigne, la soupape régule le débit pour la maintenir, évitant ainsi les surpressions dans les circuits secondaires. Les soupapes à action pilotée utilisent une petite vanne pilote pour commander une vanne principale de plus grand diamètre, offrant une meilleure précision pour les applications à débit ou pression élevés. De nombreuses soupapes de sûreté intègrent une fonction de décharge qui renvoie le fluide excédentaire vers un réservoir si la pression en aval augmente, par exemple en raison de la dilatation thermique.

Les types de soupapes de sûreté varient selon leur conception : les soupapes proportionnelles offrent un réglage progressif pour une régulation en douceur, tandis que les soupapes non décompressées retiennent le fluide sans le relâcher et conviennent aux liquides dangereux. Les soupapes hydrauliques nécessitent souvent une conduite de purge externe pour évacuer le fluide dérivé et éviter le blocage de la soupape.

Dans les applications pratiques, les soupapes de sûreté sont essentielles aux réseaux de distribution d'eau potable pour réduire la pression du réseau et prévenir les ruptures de canalisations. En hydraulique industrielle, elles protègent les vérins et les moteurs de machines telles que les presses ou les équipements de moulage par injection. On les retrouve également dans les systèmes d'irrigation pour maintenir une pression d'eau uniforme sur les parcelles. Les soupapes de sûreté sont conçues pour résister aux contraintes mécaniques, économiser l'énergie en limitant la pression au niveau nécessaire et assurer la sécurité grâce à un système de décharge de surpression.



Différences Clés

Bien que les deux dispositifs réduisent la pression, leurs différences résident dans la compatibilité des fluides, les nuances de fonctionnement et la représentation symbolique dans les schémas techniques.

La principale différence réside dans le fluide : les régulateurs de pression sont optimisés pour les gaz compressibles dans les systèmes pneumatiques, permettant une purge à l’atmosphère sans perte significative. Les détendeurs, quant à eux, sont conçus pour les liquides incompressibles dans les systèmes hydrauliques et nécessitent souvent une conduite de retour vers un réservoir pour gérer le fluide relâché.

Dans les schémas de tuyauterie et d'instrumentation (P&ID), les régulateurs sont représentés par une flèche en pointillés dans le symbole de la vanne, indiquant le passage du gaz. Les soupapes de sûreté (PRV) sont quant à elles représentées par une flèche pleine, signalant la manipulation de liquides. Ce repère visuel permet aux ingénieurs d'identifier rapidement le type de système.

Sur le plan fonctionnel, les régulateurs intègrent généralement un mécanisme de décharge permettant d'évacuer le gaz excédentaire en toute sécurité. Les soupapes de sûreté peuvent être équipées ou non d'une soupape de décharge ; lorsqu'elles en sont dotées, elles dirigent le fluide vers un réservoir plutôt que de l'évacuer, afin d'éviter les déversements. Les régulateurs présentent une chute de pression en cas de débits élevés, la pression de sortie diminuant alors que les soupapes de sûreté sont conçues pour minimiser ce phénomène dans les circuits de liquides, souvent grâce à un fonctionnement en mode pilote pour une meilleure stabilité.

En termes de plage de pression, les régulateurs supportent les pressions plus basses typiques des systèmes pneumatiques (jusqu'à 250 psi), tandis que les soupapes de sûreté supportent des pressions hydrauliques plus élevées (jusqu'à 10 000 psi). Côté construction, les régulateurs utilisent des matériaux plus légers comme l'aluminium pour faciliter leur transport, tandis que les soupapes de sûreté sont fabriquées en acier ou en laiton robustes pour résister à l'abrasion et à la corrosion par les liquides.

Les applications mettent également en évidence les différences : les régulateurs pour outils pneumatiques et conduites de gaz contrastent avec les soupapes de sûreté pour circuits d’huile et réseaux d’eau. Côté prix, les régulateurs de base sont moins chers pour les applications pneumatiques simples, mais les soupapes de sûreté haut de gamme peuvent s’avérer plus onéreuses en raison des exigences de précision en hydraulique.



Similitudes entre un régulateur de pression et une vanne de réduction de pression

Malgré leurs différences, ces deux dispositifs partagent des principes fondamentaux. Ils utilisent des mécanismes à ressort pour équilibrer les forces et maintenir les pressions de consigne. Tous deux sont réglables par vis ou molettes pour un ajustement précis de la pression de sortie. Ils préviennent les surpressions en aval, améliorant ainsi la sécurité et l'efficacité du système. Dans de nombreux contextes, les termes sont utilisés indifféremment, notamment dans le domaine de la régulation des fluides, où une soupape de sûreté peut être appelée régulateur dans le langage courant.



Avantages et Désavantages

Les régulateurs de pression offrent des avantages tels que la facilité d'installation sur les circuits pneumatiques et un entretien réduit grâce à la tolérance du gaz. Cependant, ils peuvent vibrer à faible débit et sont moins efficaces avec les liquides. Les soupapes de sûreté sont particulièrement performantes dans les environnements hydrauliques haute pression, offrant une protection robuste, mais nécessitent des conduites d'évacuation et sont sujettes à l'encrassement par des contaminants.

Parmi les inconvénients, on peut citer la sensibilité des régulateurs aux variations d'entrée et la complexité accrue des soupapes de sûreté, ce qui peut augmenter les points de défaillance.




régulateur de pression et soupape de réduction de pression
Conclusion

En résumé, si les régulateurs et les détendeurs de pression permettent tous deux de réduire la pression, leur utilisation dépend de leur spécificité (gaz ou liquides). Le choix du modèle approprié est déterminé par le fluide du système, les besoins en pression et l'application. Une bonne compréhension de leur fonctionnement garantit un fonctionnement fiable dans tous les secteurs industriels.

Pour en savoir plus sur la différence entre un régulateur de pression et une soupape de réduction de pression , vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/back-pressure-regulator-vs-pressure-reducing-regulator/.
