Dans le domaine du génie industriel, les vannes de régulation de gaz haute pression jouent un rôle essentiel dans la gestion du débit, de la pression et de la direction des gaz dans des conditions extrêmes. Conçues pour supporter des pressions supérieures à 1 000 psi, et atteignant souvent 10 000 psi, voire plus, ces vannes spécialisées sont indispensables dans des secteurs tels que le pétrole et le gaz, la chimie, l'aérospatiale et la production d'énergie. Contrairement aux vannes standard, les vannes haute pression doivent résister à des contraintes importantes tout en assurant une régulation précise afin de prévenir les fuites, les explosions et les défaillances du système. Cet article explore les aspects techniques de ces vannes : leur conception, leurs types, les matériaux utilisés, leurs applications et les considérations relatives à leur maintenance.

L'évolution des vannes de régulation de gaz haute pression a été motivée par le besoin d'améliorer la sécurité et l'efficacité des opérations industrielles. Les premiers modèles étaient rudimentaires et fonctionnaient manuellement, mais les versions modernes intègrent une automatisation avancée, des capteurs et des matériaux de pointe pour répondre aux normes réglementaires strictes telles que celles de l'ASME et de l'API. La compréhension de ces vannes exige une bonne maîtrise de la dynamique des fluides, de la thermodynamique et des principes du génie mécanique, car elles fonctionnent dans des environnements où même des dysfonctionnements mineurs peuvent avoir des conséquences catastrophiques.

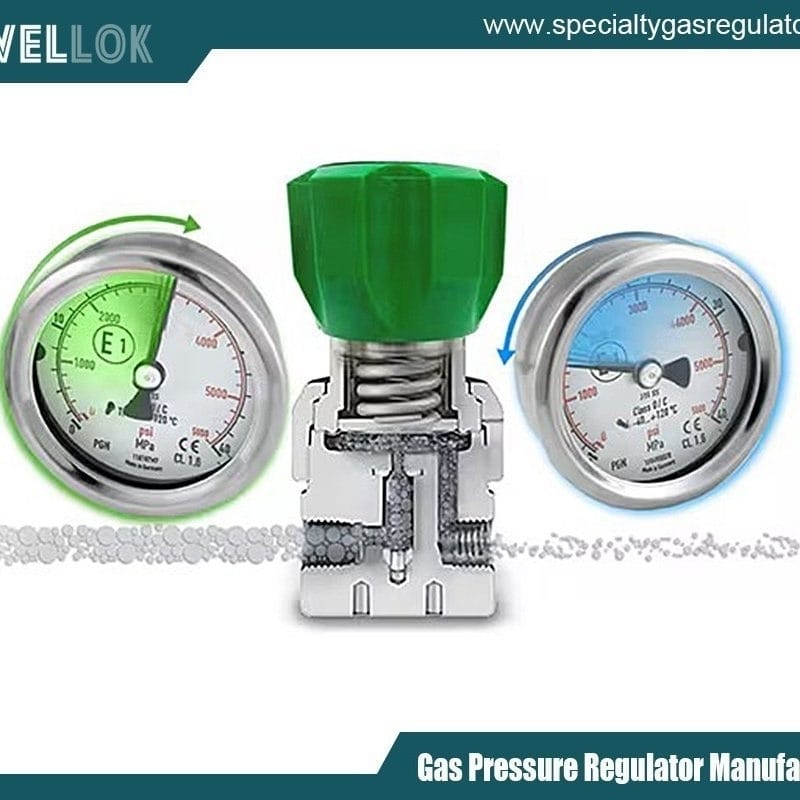

vannes de régulation de gaz haute pression pour usage industriel
Types de vannes de régulation de gaz haute pression

Les vannes de régulation de gaz haute pression se déclinent en différentes configurations, chacune adaptée à des besoins opérationnels spécifiques. Les types les plus courants comprennent les vannes à globe, les vannes à bille, les vannes à pointeau et les soupapes de sûreté.

Les vannes à globe sont appréciées pour leur capacité de régulation du débit, permettant un contrôle précis. En haute pression, elles sont dotées d'un corps sphérique avec un déflecteur interne qui dirige le flux de gaz à travers un siège et un obturateur. Cette conception minimise les turbulences et assure une excellente étanchéité, idéale pour les applications exigeant un contrôle fin, comme les systèmes de chromatographie en phase gazeuse.

Les vannes à bille, quant à elles, offrent une ouverture et une fermeture rapides avec un faible couple requis. Composées d'un disque sphérique qui pivote pour s'aligner avec le flux, elles sont extrêmement fiables sous haute pression grâce à leur conception à passage intégral, qui réduit les pertes de charge. Les variantes, comme les vannes à bille à tourillon, supportent la bille par le haut et par le bas, ce qui améliore la stabilité à des pressions supérieures à 5 000 psi.

Les vannes à pointeau offrent un contrôle ultra-précis et sont souvent utilisées dans les lignes d'instrumentation. Leur long piston conique permet un réglage progressif du débit, ce qui les rend adaptées à l'étalonnage des manomètres ou au contrôle de petits volumes de gaz dans des environnements de laboratoire adaptés à un usage industriel.

Les soupapes de décharge de pression assurent une fonction de sécurité en évacuant automatiquement la surpression afin d'éviter toute surpression. Elles peuvent être à ressort ou à commande pilote, ces dernières offrant des points de consigne plus précis pour les gaz haute pression comme l'hydrogène ou le gaz naturel.

Le choix de chaque type dépend de facteurs tels que le débit, la pression nominale et la compatibilité avec les gaz, garantissant ainsi des performances optimales dans divers contextes industriels.



Principes de conception

La conception des vannes de régulation de gaz haute pression est régie par des principes visant à optimiser la durabilité, l'étanchéité et l'efficacité opérationnelle. Les principaux éléments à prendre en compte sont le confinement de la pression, les caractéristiques d'écoulement et les modes d'actionnement.

La maîtrise de la pression est assurée par une conception robuste du corps de vanne, souvent grâce à l'analyse par éléments finis (AEF) permettant de simuler la répartition des contraintes. Les vannes sont caractérisées par leur pression de service maximale admissible (PSMA), calculée en fonction de la limite d'élasticité du matériau et des coefficients de sécurité. Par exemple, une vanne conçue pour 6 000 psi peut intégrer des pièces forgées à parois épaisses afin de répartir uniformément la contrainte circonférentielle.

Les caractéristiques d'écoulement sont analysées à l'aide du coefficient Cv, qui quantifie la capacité de la vanne à laisser passer un fluide. Dans le cas des gaz à haute pression, des équations d'écoulement compressible, telles que la loi des gaz parfaits (PV = nRT), sont appliquées pour prédire le comportement, en tenant compte de la vitesse du son et des phénomènes de blocage où l'écoulement devient indépendant de la pression en aval.

L'actionnement peut être manuel, pneumatique, hydraulique ou électrique. Les actionneurs pneumatiques sont couramment utilisés en zones dangereuses en raison de leur sécurité intrinsèque, tandis que les actionneurs électriques s'intègrent aux systèmes SCADA pour la commande à distance. Les modèles avancés intègrent des fonctionnalités intelligentes, telles que des positionneurs et des capteurs de rétroaction, afin de garantir une précision de 0.5 % par rapport à la consigne.

L'étanchéité est primordiale et peut être assurée par des joints toriques, des sièges métal-métal ou des garnitures en graphite. Dans les applications cryogéniques, où des gaz comme le GNL sont manipulés, les joints doivent conserver leur souplesse à basse température afin d'éviter toute fragilisation.



Matériaux utilisés

Le choix des matériaux est primordial pour les vannes de régulation de gaz haute pression ; il convient d’équilibrer la résistance mécanique, la résistance à la corrosion et le coût. Parmi les matériaux courants, on trouve l’acier inoxydable, les aciers alliés et les métaux spéciaux.

Les aciers inoxydables de nuance 316L sont largement utilisés pour leur excellente résistance à la corrosion en milieux acides ou salins, avec une limite d'élasticité d'environ 30 000 psi. Pour des pressions plus élevées, les aciers à durcissement structural tels que le 17-4 PH offrent des résistances à la traction pouvant atteindre 200 000 psi.

En présence de gaz corrosifs comme le chlore ou le sulfure d'hydrogène, les alliages Hastelloy ou Inconel sont privilégiés, car ils offrent une résistance supérieure à la corrosion par piqûres et à la fissuration par corrosion sous contrainte. Ces superalliages à base de nickel conservent leur intégrité à des températures allant de -200 °C à 1000 °C.

Pour les joints d'étanchéité, on choisit des élastomères comme le Viton ou le PTFE pour leur compatibilité chimique, tandis que les joints métalliques garantissent une étanchéité parfaite dans les systèmes à très haute pression.

Les progrès réalisés dans le domaine des matériaux composites, tels que les polymères renforcés de fibres de carbone, offrent des perspectives prometteuses pour les applications légères dans l'aérospatiale, permettant de réduire le poids des vannes sans compromettre leur résistance.



Applications dans l'industrie

Les vannes de régulation de gaz haute pression sont largement utilisées dans de nombreux secteurs industriels. Dans l'industrie pétrolière et gazière, elles régulent le débit dans les têtes de puits, les pipelines et les raffineries, et permettent de manipuler le gaz naturel à des pressions pouvant atteindre 15 000 psi lors de la fracturation hydraulique.

Les procédés chimiques s'appuient sur ces vannes pour le contrôle des réacteurs, où une injection précise de gaz permet de maintenir les vitesses de réaction. Par exemple, lors de la synthèse de l'ammoniac, des vannes gèrent les apports d'hydrogène et d'azote à une pression inférieure à 3 000 psi.

Dans le secteur aérospatial, on trouve des applications telles que les systèmes d'alimentation en carburant des fusées, où des vannes contrôlent les gaz propulseurs comme l'oxygène à des pressions cryogéniques. Dans la production d'électricité, elles sont utilisées dans les turbines à gaz pour la modulation du carburant, ce qui améliore le rendement et réduit les émissions.

Dans l'industrie pharmaceutique, les vannes de contrôle des gaz stériles garantissent la pureté des procédés tels que la fermentation, conformément aux normes de la FDA.

Ces applications soulignent la polyvalence des vannes, capables de s'adapter à des conditions difficiles tout en favorisant la productivité industrielle.



Entretien et sécurité

Un entretien régulier est essentiel pour prolonger la durée de vie des vannes et garantir la sécurité. Les inspections régulières comprennent la recherche de fuites à l'aide de détecteurs à ultrasons ou de détecteurs à hélium, ainsi que la vérification du couple de serrage des raccords boulonnés.

La lubrification des pièces mobiles prévient le grippage, tandis que le rodage des sièges restaure les surfaces d'étanchéité. La maintenance prédictive utilise l'analyse vibratoire et la thermographie pour détecter les anomalies avant la panne.

Les protocoles de sécurité imposent des essais de pression conformes à la norme API 598, incluant des essais hydrostatiques et pneumatiques à 1.5 fois la pression maximale admissible. Des dispositifs de verrouillage et des conceptions à sécurité intégrée, tels que des actionneurs à rappel par ressort, empêchent tout fonctionnement accidentel.

Le respect de normes telles que l'ISO 9001 et l'ATEX pour les atmosphères explosives atténue les risques, en mettant l'accent sur le facteur humain dans la formation des opérateurs.




vannes de régulation de gaz haute pression pour usage industriel
Tendances

À l'avenir, les vannes de régulation de gaz haute pression évolueront grâce à l'intégration de l'Industrie 4.0. Les vannes connectées permettent l'analyse de données en temps réel pour une maintenance prédictive, tandis que la fabrication additive autorise des géométries sur mesure pour un flux optimisé.

Les matériaux et les conceptions durables visent à réduire l'impact environnemental, soutenant ainsi les initiatives en faveur de l'hydrogène vert. Les systèmes de contrôle pilotés par l'IA promettent des réponses adaptatives aux conditions variables, améliorant ainsi l'efficacité.



Conclusion

Les vannes de régulation de gaz haute pression sont les piliers méconnus des infrastructures industrielles, garantissant une gestion sûre et efficace du gaz même dans des conditions exigeantes. Avec les progrès technologiques, leur rôle ne fera que croître, stimulant l'innovation dans tous les secteurs. La compréhension de leurs subtilités permet aux ingénieurs d'exploiter pleinement leur potentiel et d'assurer la fiabilité des installations dans un environnement industriel en constante évolution.
