Comment fonctionnent les tubes en acier inoxydable 316 ? Le moteur invisible de l’industrie moderne

Comment fonctionnent les tubes en acier inoxydable 316 ? Le moteur invisible de l’industrie moderne

Nous vivons dans un monde façonné et soutenu par des réseaux invisibles. Sous nos villes, dans nos hôpitaux, à travers de vastes installations industrielles et dans les profondeurs des océans, des fluides et des gaz essentiels circulent silencieusement dans un labyrinthe de tubes. Au cœur de nombre de ces applications exigeantes se trouve un matériau d'une remarquable résistance : le tube en acier inoxydable 316. Mais comment fonctionne-t-il concrètement ? Il ne s'agit pas d'une machine comportant des pièces mobiles, mais plutôt d'un conduit robuste et sans joint dont le « travail » est défini par sa présence passive dans des environnements hostiles. Comprendre son fonctionnement implique de se pencher sur la science des matériaux, la résistance à la corrosion et l'ingénierie de précision.



La Fondation : Un Alliage pour un Objectif

L'acier inoxydable 316 doit ses performances à sa composition chimique soigneusement étudiée. Cet acier inoxydable austénitique possède une structure cristalline cubique à faces centrées, lui conférant une robustesse et une ductilité intrinsèques. Composé de fer, de chrome (au moins 16 à 18 %) et de nickel (10 à 14 %), il se distingue de l'acier inoxydable 304, plus courant, par l'élément déterminant qu'il contient : le molybdène (2 à 3 %).

Chromium Le chrome est la pierre angulaire de l'acier inoxydable. Il réagit spontanément avec l'oxygène pour former une couche ultra-mince, invisible et adhérente d'oxyde de chrome à la surface : la couche passive. Cette couche est auto-réparatrice ; en cas de rayure, elle se reforme au contact de l'oxygène.
Nickel stabilise la structure austénitique, conférant une excellente formabilité, soudabilité et ténacité, même à des températures cryogéniques.
Molybdène Il s'agit de l'agent spécial. Il améliore considérablement la résistance à la corrosion par piqûres et à la corrosion caverneuse, notamment en milieu chloruré. Il renforce la couche passive, la rendant plus résistante à la dégradation par des ions agressifs tels que les chlorures présents dans l'eau salée, l'eau de Javel et les procédés industriels.
Cette recette d'alliage est la première réponse à la question « comment ça marche » : elle est intrinsèquement conçue pour créer et maintenir un bouclier protecteur.

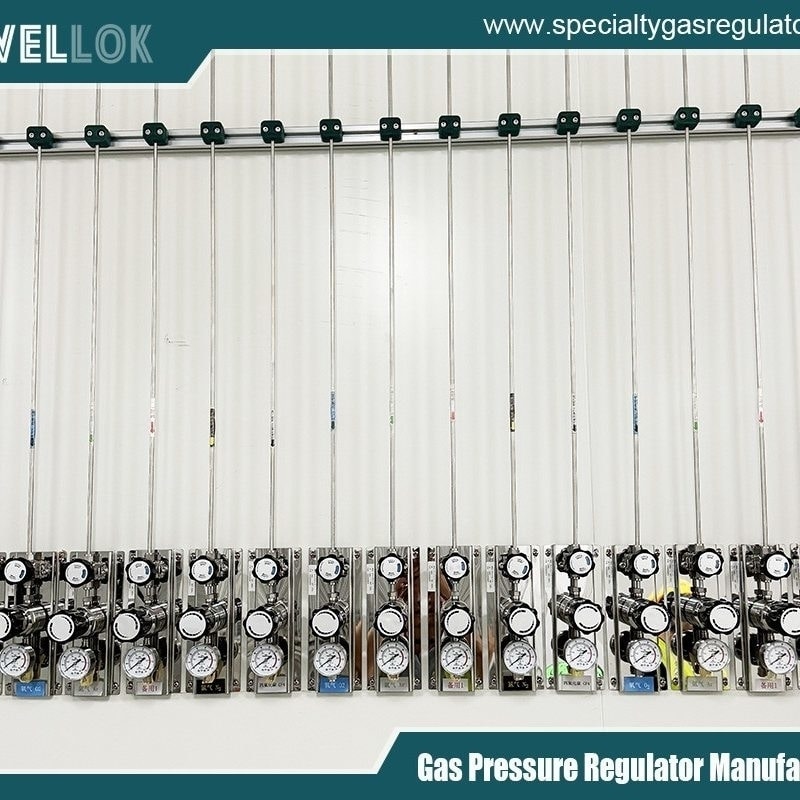

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté


Le mécanisme de base : la résistance passive à la corrosion en action

La fonction principale des tubes en acier inoxydable 316 est de contenir la corrosion. Ceci est rendu possible grâce au mécanisme de passivation.

Imaginez un tronçon de tube en acier inoxydable 316 transportant de l'eau de mer chaude et chlorée. Il s'agit d'un milieu extrêmement agressif qui corroderait rapidement l'acier ordinaire.

Exposition initiale : Au contact du fluide et de l'oxygène dissous, le chrome présent à la surface de l'acier forme instantanément une couche d'oxyde de chrome (Cr₂O₃) d'une épaisseur de seulement quelques atomes.
Le coup de pouce du molybdène : Les atomes de molybdène s'intègrent à cette couche passive et à la matrice métallique sous-jacente. Lorsque les ions chlorure (Cl-) attaquent, cherchant à pénétrer la couche et à amorcer une piqûre de corrosion, le molybdène fait office de barrière, augmentant l'énergie nécessaire à cette attaque.
Auto-réparation (repassivation) : Si l'écoulement provoque une légère abrasion ou si l'environnement local appauvrit temporairement la couche en oxygène, endommageant ainsi le revêtement, le processus recommence dès que l'oxygène est de nouveau disponible. Le chrome contenu dans l'alliage diffuse alors vers la surface pour reformer la couche d'oxyde.
Ce processus dynamique et invisible correspond au « fonctionnement » continu du tube. Il ne s’use pas ; il régénère perpétuellement son propre système de défense. Cela le rend idéal pour :

Traitement chimique: Manipulation des acides, des solvants et des produits caustiques.
Applications marines et côtières : Pipelines d'eau salée, accessoires pour bateaux et plateformes offshore.
Production pharmaceutique et alimentaire : Là où la pureté est primordiale et où les agents nettoyants (comme les désinfectants à base de chlore) sont agressifs.




La forme physique : comment la fabrication permet la fonction

La forme tubulaire n'est pas le fruit du hasard ; elle est conçue pour optimiser l'efficacité. Le processus de fabrication du tube influe directement sur son fonctionnement :

Tubes sans soudure : Fabriqué par perçage et extrusion d'un lingot massif d'acier 316, ce tube présente une structure homogène et une résistance supérieure, sans point faible. Sa structure granulaire uniforme répartit les contraintes de manière homogène, ce qui lui permet de fonctionner sous haute pression (systèmes hydrauliques, applications pétrolières et gazières de fond de puits, conduites de vapeur haute pression, etc.).
Tubes soudés : Fabriqués à partir d'une bande d'acier 316 laminée et soudée sur toute sa longueur (souvent par des techniques avancées comme le soudage TIG ou laser), les tubes soudés modernes peuvent présenter une qualité quasi sans soudure. Ils sont particulièrement adaptés aux applications structurelles, au transport de fluides à basse pression et aux applications architecturales (comme les garde-corps), offrant un excellent rapport coût-efficacité et une grande régularité de diamètre et d'épaisseur.
Les principales propriétés physiques qui déterminent son fonctionnement comprennent :

Épaisseur de paroi (annexe) : Un tube de classe 40 possède une paroi plus épaisse qu'un tube de classe 10, ce qui lui permet de résister à une pression interne plus élevée.
Finition de surface: Une surface intérieure polie mécaniquement ou électropolie (par exemple, un Ra < 0.8 µm) réduit la friction (améliorant l'écoulement), minimise l'adhésion bactérienne (essentielle pour la biopharmacie) et améliore la stabilité de la couche passive.
Tolérance dimensionnelle: Le contrôle précis du diamètre extérieur (DE) et du diamètre intérieur (DI) garantit un ajustement parfait dans l'instrumentation, les échangeurs de chaleur et les systèmes mécaniques.




La symphonie des applications : « travailler » dans différents rôles

Les propriétés fonctionnelles des tubes en acier inoxydable 316 s'adaptent à leur environnement :

En tant que conduit : Son rôle le plus simple. Dans les brasseries, il transporte le moût et la bière sans altérer leur goût ni les corroder. Dans les systèmes de carburant, il transporte les hydrocarbures en toute sécurité. fonctionne-t-il ? en étant inertes et étanches.
En tant que récipient sous pression : Dans les systèmes hydrauliques des aéronefs ou des machines, les tubes sans soudure en acier inoxydable 316 contiennent des fluides à des pressions de plusieurs milliers de psi. fonctionne-t-il ? grâce à sa haute résistance à la traction et à la fatigue.
En tant qu'échangeur de chaleur : Des faisceaux de tubes à parois minces en acier inoxydable 316 sont utilisés dans les échangeurs de chaleur à calandre et à tubes pour les usines de dessalement ou les réacteurs chimiques. Ici, fonctionne-t-il ? en transférant efficacement la chaleur tout en résistant à l'entartrage et à la corrosion du fluide côté calandre et côté tubes.
En tant qu'élément structurel : Dans les façades architecturales, les structures marines ou les implants chirurgicaux. fonctionne-t-il ? en offrant un attrait esthétique (une fois poli) et en maintenant l'intégrité structurelle dans des atmosphères corrosives sans avoir besoin de peinture ni de revêtements.
Dans les systèmes à ultra-haute pureté : Pour la fabrication de semi-conducteurs ou les systèmes d'eau pour préparations injectables (EPI) pharmaceutiques. Ici, des tubes en acier inoxydable 316L électropoli (version à faible teneur en carbone). fonctionne-t-il ? en présentant une surface ultra-lisse et nettoyable qui empêche la génération de particules et la colonisation bactérienne.




Les limites de la performance : où et pourquoi elle peut échouer

Comprendre le fonctionnement des tubes en acier inoxydable 316 nécessite également de connaître leurs modes de défaillance, qui surviennent lorsque leur mécanisme passif est dépassé :

Corrosion caverneuse : Dans les zones stagnantes sous les joints, les rondelles ou les dépôts, l'oxygène peut venir à manquer. Ce déséquilibre local peut endommager la couche passive et permettre aux chlorures de l'attaquer. Solution: Concevoir de manière à éviter les crevasses ; maintenir des surfaces propres et un bon écoulement des fluides.
Fissuration par corrosion sous contrainte (SCC) : La présence combinée de contraintes de traction (dues à la pression ou à l'installation), de chlorures et d'une température élevée peut provoquer des fissures fragiles et cachées. Solution: Utilisez l'acier 316 dans les applications à faible contrainte dans les environnements chlorés ou passez à des alliages encore plus résistants comme le 316L (à plus faible teneur en carbone) ou les aciers duplex pour les cas sévères.
Corrosion galvanique : Si un tube en acier inoxydable 316 est directement connecté à un métal moins noble (comme l'acier au carbone ou l'aluminium) dans un électrolyte, il peut accélérer la corrosion de l'autre métal, ou dans certaines configurations, en souffrir lui-même. Solution: Utilisez des raccords isolants ou choisissez des matériaux compatibles.

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté


Conclusion

Alors, comment fonctionne un tube en acier inoxydable 316 ? Non pas par combustion ou calcul, mais grâce à une conception intelligente des matériaux, un mécanisme de protection auto-régénérant et une ingénierie de précision. Tel un gardien silencieux et statique, il tire parti de sa couche passive renforcée au molybdène pour résister à la corrosion, de sa structure austénitique pour assurer résistance et formabilité, et de sa géométrie tubulaire pour un transport efficace, sûr et pur.



Son fonctionnement témoigne du génie humain en science des matériaux : un alliage savamment dosé qui transforme la tendance naturelle des métaux à s’oxyder en leur plus grande force. Des profondeurs d’un réacteur chimique aux couloirs stériles d’un hôpital, les tubes en acier inoxydable 316 accomplissent une tâche essentielle et invisible, rendant possibles les technologies et les systèmes qui définissent la vie moderne. Ils constituent un élément fondamental du système circulatoire invisible de notre monde industriel.
