Fonctionnement d'un régulateur de pression de gaz

Fonctionnement d'un régulateur de pression de gaz

Les régulateurs de pression de gaz sont des dispositifs essentiels dans de nombreuses applications industrielles, commerciales et résidentielles où les combustibles gazeux ou les gaz de procédé doivent être distribués à une pression constante et sûre. Ces régulateurs permettent de réduire la pression du gaz haute pression provenant de sources telles que les bouteilles, les canalisations ou les réservoirs de stockage à un niveau plus bas, utilisable pour des équipements comme les brûleurs, les appareils de chauffage ou les instruments d'analyse. Sans une régulation adéquate, les fluctuations de pression peuvent engendrer des pertes d'efficacité, endommager les équipements, voire provoquer des situations dangereuses comme des fuites ou des explosions.

Le concept de régulation de pression remonte aux débuts des réseaux de distribution de gaz, mais les régulateurs modernes intègrent des matériaux et des conceptions de pointe pour une précision et une fiabilité accrues. Cet article détaille le fonctionnement technique d'un régulateur de pression de gaz typique, en explorant ses composants, ses principes de fonctionnement, ses différents types et les aspects pratiques à prendre en compte. En comprenant le fonctionnement de ces dispositifs, les ingénieurs, les techniciens et les utilisateurs peuvent mieux apprécier leur rôle dans le maintien de l'intégrité du système.

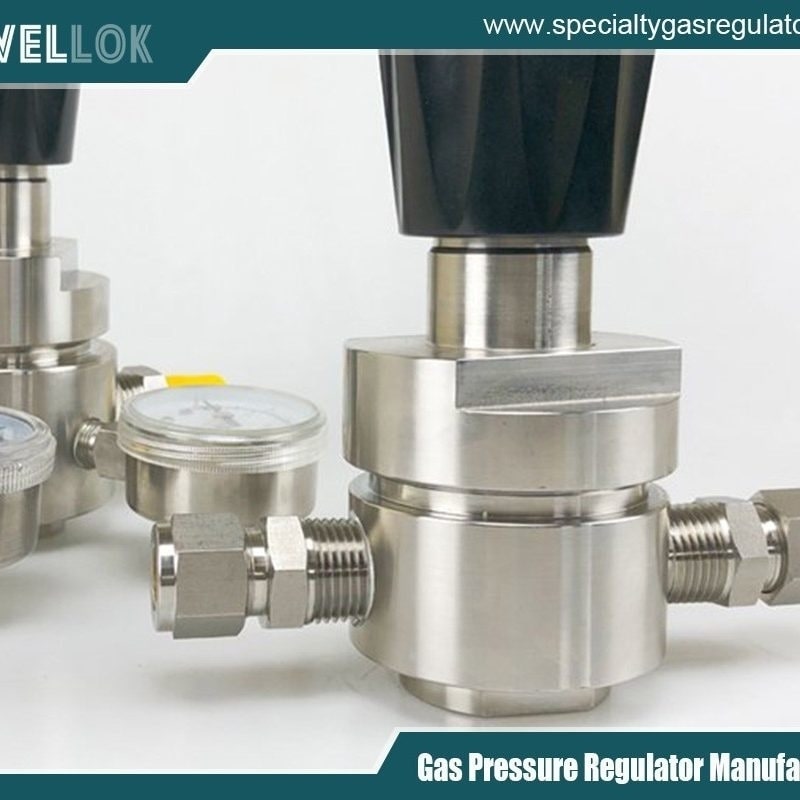

fabricant de régulateurs de gaz ultra-purs
Principes de base de la régulation de la pression

Le principe de fonctionnement d'un régulateur de pression de gaz repose sur l'équilibre des forces. Le gaz entre dans le régulateur à une pression d'entrée élevée et en sort à une pression de sortie contrôlée. Le régulateur s'ajuste automatiquement pour maintenir la pression de sortie souhaitée malgré les variations de pression d'entrée ou de débit.

La loi physique fondamentale en jeu est la loi de Boyle, qui stipule que la pression d'un gaz est inversement proportionnelle à son volume à température constante. Cependant, les régulateurs fonctionnent principalement en s'appuyant sur l'équilibre mécanique plutôt que sur des variations thermodynamiques. À l'intérieur du régulateur, un capteur détecte la pression de sortie et actionne une vanne pour contrôler le débit de gaz.

Prenons un exemple simple : si la pression en aval chute en raison d’une augmentation de la demande, le régulateur s’ouvre davantage pour laisser passer plus de gaz et rétablir la pression. Inversement, si la pression augmente, il se ferme pour limiter le débit. Ce mécanisme de rétroaction garantit la stabilité, généralement à quelques pourcents près.



Composants clés d'un régulateur de pression de gaz

Un régulateur de pression de gaz standard se compose de plusieurs pièces interconnectées, chacune jouant un rôle crucial dans son fonctionnement. Examinons-les en détail :

1. Orifice d'entrée : c'est par là que le gaz haute pression pénètre dans le régulateur. Il comporte généralement un raccord fileté ou à bride compatible avec la source de gaz.

2. Ensemble de soupape : Composé d’un siège de soupape et d’un clapet ou d’un obturateur, il contrôle le débit de gaz. L’ouverture ou la fermeture de la soupape dépend des forces internes du régulateur.

3. Diaphragme : Membrane flexible qui détecte la pression de sortie. Fabriquée en caoutchouc, en néoprène ou en métal, elle sépare la chambre à gaz du mécanisme à ressort, empêchant ainsi toute contamination.

4. Ressort : Un ressort hélicoïdal réglable qui exerce une force opposée à la membrane. En comprimant ou en étirant le ressort, l’utilisateur peut régler la pression de sortie souhaitée.

5. Mécanisme de réglage : Souvent une vis ou un bouton relié au ressort, permettant un réglage précis de la pression de sortie.

6. Orifice de sortie : Point de sortie du gaz régulé, connecté au système en aval.

7. Orifice d'évent ou de décharge : Dans certaines conceptions, cela permet à la surpression de s'échapper, améliorant ainsi la sécurité.

Des fonctionnalités supplémentaires peuvent inclure des filtres pour éliminer les contaminants, des manomètres pour contrôler la pression et des capots pour protéger les éléments de réglage. Le choix des matériaux dépend du type de gaz : laiton pour les gaz non corrosifs, acier inoxydable pour les gaz agressifs, afin de garantir durabilité et compatibilité.



Mécanisme de travail

Le fonctionnement d'un régulateur de pression de gaz peut être expliqué étape par étape, en se concentrant sur un régulateur monobloc à commande directe, le type le plus courant.

Lorsque du gaz pénètre dans l'orifice d'admission à haute pression (par exemple, 1 000 psi), il s'écoule vers le mécanisme de la vanne. Initialement, la vanne est fermée grâce à la force du ressort qui pousse le diaphragme vers le bas, plaquant ainsi le clapet contre l'orifice de la vanne.

Lorsque la demande augmente en aval, la pression de sortie s'accroît. Cette pression agit sur la face inférieure du diaphragme, créant une force ascendante. Lorsque cette force égale la force du ressort descendant, l'équilibre est atteint et la vanne maintient une ouverture constante.

Si la pression en aval diminue (par exemple, en raison d'un débit plus élevé), la force exercée sur le diaphragme diminue, permettant au ressort de le repousser davantage vers le bas. Ce mouvement ouvre davantage la vanne, augmentant ainsi le débit de gaz jusqu'à ce que la pression se rétablisse.

À l'inverse, si la pression de sortie dépasse le point de consigne, le diaphragme se soulève, comprimant le ressort et fermant la vanne, réduisant ainsi le débit.

Cet équilibre dynamique s'opère en permanence, réagissant aux variations en quelques millisecondes. La chute de pression caractéristique du régulateur (une légère diminution de la pression lorsque le débit augmente) est un paramètre de performance clé, minimisé dans les conceptions de haute qualité.

Pour plus de précision, les régulateurs à commande pilote utilisent une petite vanne pilote pour amplifier les signaux de commande, ce qui est idéal pour les applications à débit élevé.



Types de régulateurs de pression de gaz

Les régulateurs sont classés en fonction de leur conception, de leurs étages et de leur application :

1. Régulateurs à un étage : Ils réduisent la pression en une seule étape. Adaptés aux pressions d'entrée stables, comme celles utilisées en laboratoire. Ils présentent une chute de pression plus importante, mais sont plus simples et plus économiques.

2. Détendeurs à deux étages : Ils comportent deux détendeurs en série. Le premier étage réduit la pression à un niveau intermédiaire, le second à la pression de sortie finale. Ceci minimise la chute de pression et permet de gérer les variations de pression d’entrée, fréquentes dans les systèmes de soudage ou d’oxygène médical.

3. Commande directe vs. Commande pilote : Les types directs utilisent le diaphragme directement relié à la vanne ; les types pilotes utilisent une boucle de contrôle secondaire pour une meilleure précision dans les grands systèmes.

4. Régulateurs de contre-pression : Maintiennent la pression en amont en évacuant l'excès de gaz, utilisés dans les applications de décharge.

5. Types spécialisés : Régulateurs de vide pour environnements à basse pression, ou régulateurs à dôme utilisant la pression du gaz au lieu de ressorts pour la commande à distance.

Le choix dépend de facteurs tels que le type de gaz (par exemple, propane, gaz naturel ou substances corrosives comme le chlore), le débit, la plage de pression et les conditions environnementales.



Applications et industries

Les régulateurs de pression de gaz sont utilisés dans de nombreux secteurs :

– Industrie : Dans le secteur manufacturier, ils contrôlent le combustible des fours ou les gaz de procédé dans les usines chimiques.

– Résidentiel et commercial : Pour l'alimentation en gaz naturel d'appareils tels que les cuisinières et les radiateurs, assurant une distribution sûre à une pression de 0.5 à 2 psi.

– Médical : Régulation de l'oxygène ou des gaz anesthésiques dans les hôpitaux, où la précision est essentielle.

– Aérospatiale et automobile : Gestion des propergols ou de l'air comprimé lors des essais.

– Laboratoire : Fourniture de gaz inertes pour la chromatographie ou la spectroscopie.

Dans chaque cas, les organismes de réglementation améliorent l'efficacité, la sécurité et la durée de vie des équipements.



Entretien et considérations de sécurité

Un entretien régulier est essentiel à un fonctionnement fiable. Les inspections périodiques comprennent la recherche de fuites à l'aide d'eau savonneuse, la vérification de l'intégrité de la membrane et le nettoyage des filtres. Les ressorts peuvent s'affaiblir avec le temps et nécessiter un réétalonnage.

Des dispositifs de sécurité, comme les soupapes d'arrêt en cas de surpression, préviennent les défaillances en aval. Il est impératif d'utiliser des régulateurs compatibles avec les gaz afin d'éviter la corrosion ou les réactions chimiques.

Les problèmes courants incluent le gel en milieu humide (effet Joule-Thomson), résolu par des résistances chauffantes, ou la contamination provoquant le blocage des vannes.

Le respect de normes telles que celles de l'ASME ou de l'ISO garantit la conformité.




fabricant de régulateurs de gaz ultra-purs
Conclusion

Les régulateurs de pression de gaz sont des dispositifs mécaniques ingénieux qui illustrent la précision de l'ingénierie dans le contrôle des fluides. En équilibrant les forces grâce à des diaphragmes, des ressorts et des soupapes, ils assurent une pression constante, protégeant ainsi les systèmes et les utilisateurs. Que ce soit dans une cuisine domestique ou un laboratoire de haute technologie, leur rôle est indispensable.

Les progrès se poursuivent, avec des régulateurs intelligents intégrant des capteurs pour la surveillance en temps réel et l'intégration à l'Internet des objets. Comprendre leur fonctionnement permet d'optimiser leur conception, leur sélection et leur maintenance, contribuant ainsi à une gestion du gaz plus sûre et plus efficace.
