Comment fonctionne un régulateur de pression de gaz en acier inoxydable UHP 316L ?

Comment fonctionne un régulateur de pression de gaz en acier inoxydable UHP 316L ?

Dans le monde complexe des procédés industriels et scientifiques de haute pureté – de la fabrication de semi-conducteurs et de produits pharmaceutiques à la chimie analytique avancée et à la production de fibres optiques – la distribution précise, fiable et exempte de contaminants des gaz de procédé est essentielle. Au cœur de ces systèmes de distribution de gaz ultra-purs (UHP) se trouve un composant crucial : le régulateur de pression de gaz UHP. Contrairement aux régulateurs industriels classiques, un régulateur UHP, souvent fabriqué à partir de matériaux spéciaux comme l’acier inoxydable 316L, est un chef-d’œuvre d’ingénierie de précision conçu non seulement pour contrôler la pression, mais aussi pour le faire sans introduire d’impuretés dans le flux gazeux. Cet article explore les principes de fonctionnement, la construction spécifique et les applications critiques d’un régulateur de pression de gaz UHP en acier inoxydable 316L.

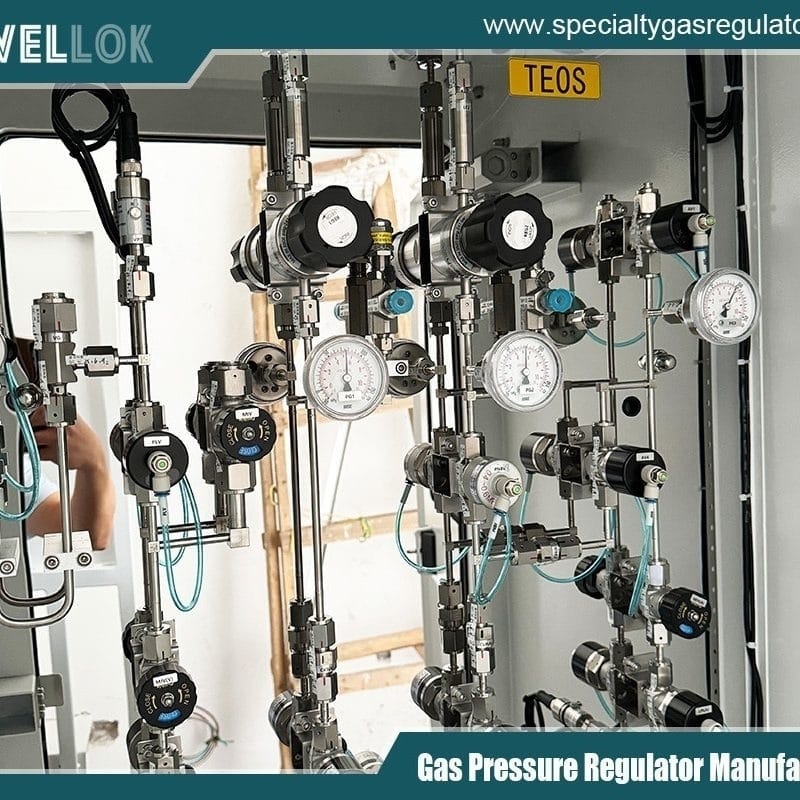

régulateurs de pression de gaz en acier inoxydable UHP 316L


L'impératif de l'ultra-haute pureté (UHP)

Avant de comprendre le régulateur, il est essentiel de saisir l'environnement dans lequel il est utilisé. Les régulateurs de pression de gaz en acier inoxydable UHP 316L se distinguent par leur extrême pureté, généralement de 99.999 % (grade 5.0) ou plus, avec des limites strictes concernant les particules, l'humidité (H₂O), l'oxygène (O₂) et les hydrocarbures. Même des impuretés microscopiques peuvent entraîner des défaillances catastrophiques. Dans une puce semi-conductrice, une seule particule peut endommager une puce ; lors d'une réaction pharmaceutique, un contaminant inattendu peut altérer l'efficacité d'une molécule.

Par conséquent, chaque composant d'un système de gaz UHP, y compris le régulateur, doit être conçu pour :

Minimiser le dégazage : Empêcher la libération des gaz adsorbés (comme la vapeur d'eau) des surfaces internes.
Éliminer la production de particules : Évitez de libérer des particules métalliques ou élastomères microscopiques.
Empêcher la perméation : Empêcher les gaz comme l'hélium de se diffuser à travers les matériaux.
Résister à la corrosion : Résister aux gaz de procédé et à l'atmosphère ambiante sans se corroder, ce qui générerait des particules et des ions métalliques.
Activer une nettoyabilité parfaite : Prévoir un nettoyage et une passivation minutieux afin de créer une surface inerte.
C’est là que le choix de l’acier inoxydable 316L devient primordial.



Pourquoi l'acier inoxydable 316L ? Les fondements du matériau

Le 316L est une variante à faible teneur en carbone de l'acier inoxydable 316, et c'est la norme industrielle pour la manipulation des fluides UHP.

Résistance à la corrosion: L'ajout de molybdène (2-3%) améliore considérablement la résistance aux chlorures et autres agents corrosifs, ce qui est crucial pour maintenir l'intégrité.
Faible teneur en carbone (« L ») : La teneur en carbone est maintenue en dessous de 0.03 %. Ceci évite la sensibilisation lors du soudage, un processus au cours duquel des carbures de chrome se forment aux joints de grains, appauvrissant la couche de chrome et créant des zones sujettes à la corrosion. L'acier 316L conserve sa stabilité après soudage.
Finition de surface: Les régulateurs UHP sont dotés de surfaces internes électropolies. L'électropolissage est un procédé électrochimique qui élimine une fine couche de matériau en surface, lissant les aspérités microscopiques. Il en résulte une finition miroir qui réduit la surface, minimise les sites d'adsorption des gaz et améliore la facilité de nettoyage et la résistance à la corrosion.
Compatibilité: Il est inerte à une large gamme de gaz de haute pureté, y compris les gaz inertes (Ar, N₂, He), les gaz réactifs (H₂, O₂) et de nombreux précurseurs corrosifs utilisés dans les procédés de dépôt.




Déconstruction du régulateur UHP : composants clés

Un régulateur UHP partage le même objectif fondamental que tout régulateur : réduire une pression d’entrée élevée et variable à une pression de sortie stable et plus basse. Cependant, son fonctionnement est radicalement différent.

Le diaphragme : l'élément de détection
Matière:  Au lieu d'élastomères comme le Buna-N ou le Viton, les régulateurs UHP utilisent une membrane métallique soudée, généralement en acier inoxydable 316L. Ceci crée une étanchéité hermétique entre le gaz de procédé et l'environnement ambiant, éliminant ainsi la perméation et le dégazage des élastomères.
Fonction: Cette membrane métallique flexible et ondulée détecte les variations de pression en aval. Lorsque la pression change, elle se déforme et transmet la force au mécanisme de contrôle.
Le Siège : Le Sceau de la Pureté
Matière:  Le point d'étanchéité le plus critique se situe entre le siège et l'orifice. Les régulateurs UHP utilisent des sièges souples en polymères de haute pureté comme le PCTFE (Kel-F) ou le PFA, ou parfois des sièges rigides métal sur métal (par exemple, Stellite sur 316L). Les sièges souples offrent une excellente étanchéité, tandis que les sièges rigides offrent une durabilité supérieure face à certains gaz agressifs.
Conception: La conception du siège minimise le « volume mort », c’est-à-dire les poches de gaz emprisonnées où des contaminants pourraient s’accumuler ou des réactions pourraient se produire.
Le ressort : la référence en matière de force
Matière:  Généralement en acier inoxydable 316L.
Fonction: Le ressort de réglage assure la force de consigne. La rotation du bouton de réglage comprime ou détend ce ressort. La force du ressort s'équilibre avec celle exercée par le diaphragme qui détecte la pression de sortie. Cet équilibre détermine l'ouverture et la fermeture du régulateur.
Corps et composants internes : un environnement sans jointure
Toutes les pièces internes en contact avec le fluide (corps, tige, orifice) sont en acier inoxydable 316L. Leur géométrie interne est optimisée pour éviter les zones de rétention. Les raccords sont généralement de type VCJ® (joint métallique à face plane) ou Ultra-Torr, offrant une étanchéité parfaite et une grande fiabilité, supérieures aux raccords filetés (NPT) susceptibles de générer des particules.
Caractéristiques UHP supplémentaires :
Ports de purge : Prévoir une purge intégrée du corps du régulateur pour éliminer les contaminants atmosphériques lors du démarrage du système.
Vanne d'isolement à membrane : Certains modèles comportent une vanne qui isole le diaphragme du gaz de procédé lors des changements de bouteille, protégeant ainsi cet élément sensible des chocs de pression.




Le mécanisme de travail : un ballet d'équilibre

L'opération suit le principe de l'équilibre des forces, mais avec une précision UHP.



1. Au repos (position fermée) :
Le ressort de réglage est détendu. Sa force est minimale. La pression d'admission élevée, agissant sur l'arrière du clapet (ou sur le siège lui-même, selon la conception), combinée à la force du ressort fermant la soupape, maintient le clapet fermement plaqué contre l'orifice. Aucun gaz ne s'écoule.



2. Réglage de la pression (réglage du bouton) :
Lorsque l'utilisateur tourne le bouton de réglage dans le sens horaire, il comprime le ressort de consigne. Cette force accrue est transmise par une tige jusqu'au sommet du diaphragme métallique. Le diaphragme fléchit vers le bas, repoussant la tige et le clapet de la vanne qui y sont reliés, les éloignant de l'orifice. Le gaz commence alors à s'écouler de l'entrée haute pression, à travers l'orifice désormais ouvert, dans la chambre basse pression, puis vers le processus.



3. Atteindre l'équilibre (régulation) :
Lorsque le gaz s'écoule vers le système en aval, la pression augmente dans la chambre basse pression. Cette pression s'exerce sur la face inférieure du diaphragme métallique, créant une force ascendante. Le système tend vers l'équilibre.

Si la pression en aval CHUTE (Du fait de la consommation de gaz), la force ascendante exercée sur le diaphragme diminue. La force du ressort devient alors prédominante, repoussant le diaphragme vers le bas et ouvrant davantage la vanne afin de permettre un débit de gaz plus important et de rétablir la pression de consigne.
Si la pression en aval AUGMENTE (En raison d'un blocage en aval ou d'une augmentation de température), la force ascendante exercée sur le diaphragme augmente. Celle-ci surmonte partiellement la force du ressort, permettant à la vanne de se fermer légèrement, réduisant ainsi le débit et ramenant la pression à son niveau initial.
Ce réglage continu et précis de la position de la vanne — piloté par le retour d'information en temps réel du diaphragme détectant la pression de sortie s'opposant à la force constante du ressort de réglage — maintient une pression de sortie stable malgré les fluctuations de la pression d'entrée ou de la demande de débit.



4. Arrêt :
En tournant le bouton dans le sens inverse des aiguilles d'une montre, on relâche la force du ressort. La pression d'entrée et la force résiduelle du diaphragme repoussent le clapet sur son siège, assurant ainsi une étanchéité parfaite.





Considérations particulières : au-delà de la réglementation de base

Élimination des fuites et des infiltrations d'eau au niveau du siège :Un mode de défaillance critique des systèmes UHP est le « fluage » : une augmentation progressive de la pression de sortie lorsque le régulateur est fermé, due à des fuites microscopiques au niveau du siège. Les modèles à siège souple des systèmes UHP sont conçus pour prévenir ce phénomène. Les modèles à « décollement du siège » libèrent légèrement le clapet lors de la fermeture afin de garantir une fermeture propre et d'améliorer l'étanchéité.
Effet de la pression d'alimentation (chute) :Dans un régulateur standard, une chute importante de la pression d'entrée peut entraîner une chute de la pression de sortie (effet de chute) car la réduction de la force d'entrée modifie l'équilibre des forces. Les régulateurs UHP de pointe utilisent un système à piston et clapet équilibré où la pression d'entrée s'exerce sur des surfaces égales de part et d'autre du clapet, annulant ainsi son effet et assurant une stabilité exceptionnelle.
Propreté et emballage :Les régulateurs UHP sont assemblés dans des salles blanches (classe ISO 4 ou supérieure), nettoyés selon des spécifications précises (par exemple, les normes SEMI ou ASTM) et emballés dans de l'azote sec pour préserver leur propreté jusqu'au moment de l'installation.




Applications : Là où la précision est primordiale

Fabrication de semi-conducteurs : Fourniture de silane, d'ammoniac, d'hydrogène, de chlore et de gaz dopants aux outils de dépôt chimique en phase vapeur (CVD), de gravure et d'implantation ionique.
Industrie pharmaceutique et biotechnologique : Contrôle des gaz purs pour les fermenteurs, les bioréacteurs et les instruments analytiques tels que les spectromètres de masse et les chromatographes.
Laboratoires d'analyse : Fournir des flux de gaz stables et purs aux ICP-MS, GC-MS et autres équipements sensibles.
La fibre optique: Gestion des gaz pour le dépôt de préformes et le traitement du verre.
Production de cellules solaires : Les besoins en gaz UHP sont similaires à ceux des usines de semi-conducteurs pour le dépôt de couches minces.

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté


Conclusion

Un régulateur de pression de gaz en acier inoxydable UHP 316L est bien plus qu'un simple détendeur. C'est un dispositif de sécurité de conception méticuleuse, indispensable aux procédés où la pureté est synonyme de réussite et de rentabilité. Sa membrane métallique soudée empêche toute perméation, sa construction en acier inoxydable 316L électropoli résiste à la corrosion et au dégazage, et son mécanisme d'équilibrage de force de précision assure une stabilité à toute épreuve. En comprenant son fonctionnement interne – de la flexibilité de la membrane métallique à l'étanchéité cruciale du siège souple – les ingénieurs et les techniciens peuvent mieux appréhender, sélectionner et entretenir ces composants essentiels. Dans les interactions invisibles à l'échelle moléculaire qui se déroulent sur les plaquettes de silicium et dans les réacteurs chimiques, le régulateur UHP se dresse comme un gardien silencieux et inébranlable, garantissant que rien n'interfère avec le gaz, hormis son usage prévu.
