Comment fonctionne un régulateur de pression de gaz CO2 ?

Comment fonctionne un régulateur de pression de gaz CO2 ?

Le dioxyde de carbone (CO2) est un gaz polyvalent utilisé dans de nombreux secteurs, de la carbonatation des boissons au soudage, en passant par les applications médicales et l'aquariophilie. Sa manipulation en toute sécurité exige un contrôle précis de sa pression, car il est stocké dans des bouteilles haute pression, dépassant souvent les 800 psi (livres par pouce carré). C'est là qu'intervient le régulateur de pression de CO2 . Ce dispositif mécanique réduit la pression d'entrée élevée de la source de gaz à une pression de sortie plus basse et stable, adaptée aux équipements en aval. Cet article explore le fonctionnement technique d'un régulateur de pression de CO2 : ses composants, ses principes de fonctionnement, ses différents types et les aspects pratiques à prendre en compte. La compréhension de ces aspects est essentielle pour les ingénieurs, les techniciens et les amateurs qui travaillent avec des gaz comprimés.

Les régulateurs de pression pour CO2 sont conçus pour maintenir un débit constant malgré les fluctuations de la pression d'entrée ou de la demande. Ils préviennent la surpression, qui pourrait endommager l'équipement ou présenter des risques pour la sécurité. Le dispositif fonctionne selon les principes fondamentaux de la mécanique des fluides et de l'équilibre mécanique, garantissant un contrôle précis du débit de gaz. Voyons en détail comment fonctionnent ces régulateurs.

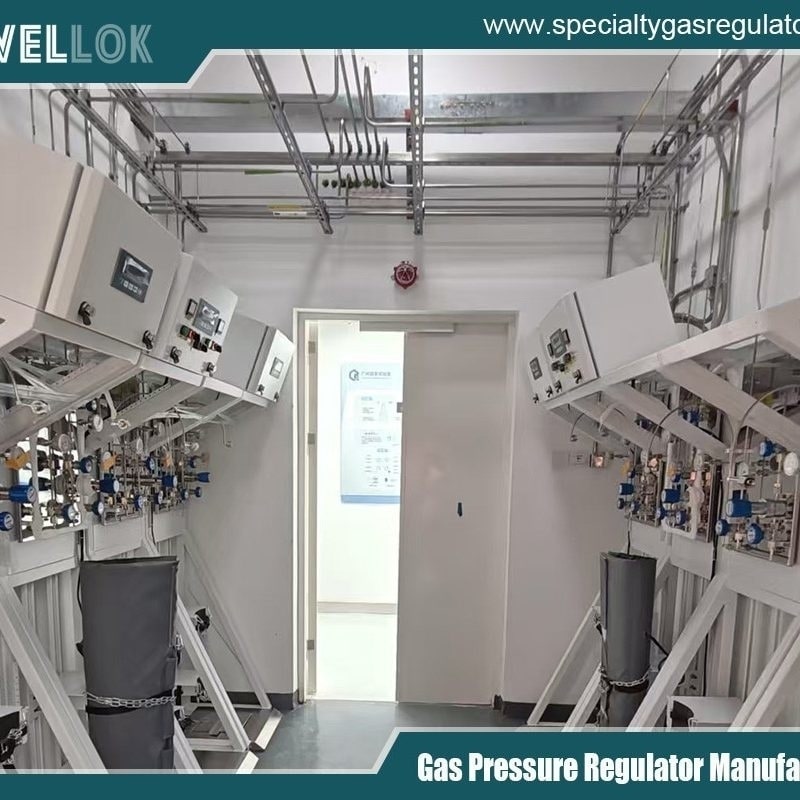

régulateur de pression pour bouteille de CO2
Composants de base d'un régulateur de pression de CO2

Un régulateur de pression de CO2 typique se compose de plusieurs éléments clés qui fonctionnent de concert pour assurer la réduction et la stabilité de la pression. Le corps principal est généralement fabriqué à partir de matériaux durables comme le laiton ou l'acier inoxydable afin de résister aux environnements corrosifs, car le CO2 peut former de l'acide carbonique en présence d'humidité.

1. Orifice d'entrée : Il s'agit du point de connexion où le CO2 haute pression provenant de la bouteille pénètre dans le régulateur. Il est doté d'un raccord fileté compatible avec les valves de bouteille standard, telles que la CGA-320 pour les bouteilles de CO2.

2. Orifice de sortie : côté basse pression par lequel le gaz régulé s’échappe. Il comprend souvent un robinet à pointeau ou un bouton de réglage du débit.

3. Diaphragme : Membrane flexible, généralement en caoutchouc ou en métal, qui détecte les variations de pression. Il sépare les compartiments haute et basse pression et réagit aux déséquilibres.

4. Mécanisme à ressort : Un ressort réglable exerce une force sur le diaphragme, permettant de régler la pression de sortie souhaitée. La rotation du bouton de réglage comprime ou détend le ressort.

5. Ensemble de soupape : Comprend une soupape à clapet ou un siège qui s’ouvre et se ferme pour contrôler le débit de gaz. La soupape est reliée au diaphragme par une tige.

6. Manomètres : Deux manomètres sont courants : un pour la pression d'entrée (indiquant le contenu du cylindre) et un pour la pression de sortie (indiquant la sortie régulée).

7. Soupape de sécurité : une fonction intégrée qui évacue la surpression en cas de dysfonctionnement du régulateur, évitant ainsi les explosions.

Ces composants forment un système en boucle fermée qui s'ajuste automatiquement pour maintenir l'équilibre.



Principe de fonctionnement

Le fonctionnement d'un régulateur de pression de CO2 repose sur l'équilibre entre les forces mécaniques et la pression du gaz. Lorsqu'il est raccordé à une bouteille de CO2 et que la vanne de cette dernière est ouverte, le gaz sous haute pression pénètre par l'orifice d'entrée. La pression de sortie étant initialement faible, le ressort pousse le diaphragme vers le bas, ouvrant ainsi la vanne et permettant au gaz de s'écouler dans la chambre basse pression.

Lorsque le gaz remplit l'orifice de sortie, la pression augmente sous le diaphragme. Cette pression exerce une force ascendante sur le diaphragme, contrebalançant la force descendante du ressort. Lorsque la pression de sortie atteint la valeur de consigne (déterminée par la tension du ressort), les forces s'équilibrent et le diaphragme se stabilise, fermant la vanne juste assez pour maintenir cette pression.

Si la demande en aval augmente (par exemple, si la consommation de gaz d'un distributeur de boissons augmente), la pression de sortie diminue légèrement. Ce déséquilibre permet au ressort de repousser le diaphragme vers le bas, rouvrant ainsi la vanne et laissant passer davantage de gaz jusqu'au rétablissement de l'équilibre. Inversement, si la demande diminue, la pression de sortie augmente, repoussant le diaphragme vers le haut et fermant la vanne pour limiter le débit.

Ce mécanisme de rétroaction est appelé « compensation de pression ». Pour le CO2, souvent stocké sous forme liquide dans des bouteilles, les régulateurs doivent gérer les changements de phase. Lors de sa vaporisation, le CO2 se refroidit (effet Joule-Thomson), ce qui peut entraîner le gel du régulateur. Les modèles haut de gamme sont équipés d'ailettes chauffantes ou de résistances pour pallier ce problème.

Types de régulateurs de pression de CO2

Les régulateurs de CO2 existent en configurations à un étage et à deux étages, chacune adaptée à des applications différentes.

– Détendeurs à un étage : Ils réduisent la pression en une seule étape. Plus simples et moins chers, ils sont cependant moins précis, car la pression de sortie peut varier en fonction de la pression d’entrée (par exemple, lorsque la bouteille se vide). Idéaux pour des utilisations ponctuelles comme les lanceurs de paintball ou les aquariums simples.

Régulateurs à double étage : Ils comportent deux étages de réduction en série. Le premier étage abaisse la pression à un niveau intermédiaire (par exemple, 100-200 psi), et le second l’ajuste avec précision à la valeur souhaitée. Cette conception minimise les fluctuations, assurant une stabilité même lorsque la pression de la bouteille chute de 800 psi à une valeur proche de zéro. Les modèles à double étage sont privilégiés pour les applications de précision telles que le service de la bière ou les travaux de laboratoire.

Les variantes spécialisées comprennent des régulateurs de débit (qui contrôlent le volume plutôt que la pression) et des modèles à haut débit pour le soudage industriel.



Applications et considérations

Les régulateurs de CO2 sont omniprésents. Dans l'industrie des boissons, ils servent à gazéifier les boissons en injectant du CO2 à une pression de 10 à 30 psi. En soudage (MIG/TIG), ils mélangent le CO2 à l'argon dans des proportions précises pour protéger les arcs électriques. Les aquariophiles les utilisent pour diffuser du CO2 dans les aquariums afin de favoriser la croissance des plantes, généralement à une pression de 1 à 5 psi. En médecine, on les retrouve notamment dans les régulateurs utilisés en anesthésie ou en thérapie respiratoire.

Lors du choix d'un régulateur, tenez compte de facteurs tels que la pression d'entrée maximale (jusqu'à 3000 2 psi pour le CO₂), la plage de pression de sortie (par exemple, 0 à 150 psi), le débit (en SCFH – pieds cubes standard par heure) et la compatibilité des matériaux. Le laiton est courant, mais l'acier inoxydable est préférable pour les applications exigeant une pureté élevée.

L'entretien est essentiel à la fiabilité de l'appareil. Vérifiez régulièrement l'étanchéité à l'aide d'eau savonneuse, nettoyez les filtres pour éviter tout colmatage et remplacez les membranes usées. Dépressurisez toujours l'appareil avant de le démonter. Les consignes de sécurité comprennent l'utilisation dans des zones bien ventilées (le CO₂ déplace l'oxygène), la fixation des bouteilles et l'utilisation de lubrifiants à base d'huile à proscrire, car le CO₂ peut réagir de manière explosive avec les hydrocarbures.

Les problèmes courants incluent le fluage (augmentation progressive de la pression due à l'usure du siège de soupape) et le gel (dû à une expansion rapide). Les solutions consistent en un étalonnage périodique et l'utilisation de soupapes antigel.



Fonctionnalités avancées et innovations

Les régulateurs de CO2 modernes intègrent des composants électroniques pour une commande numérique. Les modèles intelligents, équipés de capteurs, surveillent la pression en temps réel et alertent les utilisateurs via des applications en cas de niveau de CO2 bas ou d'anomalies. Les régulateurs PID (Proportionnel-Intégral-Dérivé) améliorent la précision des systèmes automatisés.

Dans le domaine des technologies durables, les régulateurs jouent un rôle dans la capture du carbone, où le CO2 est comprimé en vue de son stockage. Des innovations telles que les régulateurs à membrane promettent des gains d'efficacité.




régulateur de pression pour bouteille de CO2
Conclusion

Un régulateur de pression de CO2 est un dispositif ingénieux qui stabilise le gaz à haute pression grâce à un équilibre mécanique, garantissant ainsi une distribution sûre et efficace. La compréhension de ses composants, de ses principes de fonctionnement et de ses différents types permet d'optimiser ses performances pour diverses applications. Que ce soit dans l'industrie ou pour les loisirs, une utilisation correcte prolonge la durée de vie du matériel et renforce la sécurité. Avec l'évolution technologique, ces régulateurs continueront de s'adapter, favorisant une manipulation du gaz plus écologique et plus précise.

Pour en savoir plus sur le fonctionnement des régulateurs de pression de gaz CO2 , vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/product/.
