Raccords CGA pour régulateurs de gaz spéciaux : Guide complet

Raccords CGA pour régulateurs de gaz spéciaux : Guide complet

Dans le monde exigeant des gaz spéciaux – des gaz de process ultra-purs pour semi-conducteurs aux composés de recherche corrosifs et aux mélanges médicaux vitaux – la sécurité et l'intégrité sont primordiales. Au cœur de cette manipulation sûre se trouve un composant d'une simplicité trompeuse, mais d'une importance capitale : le raccord CGA (Compressed Gas Association). Ces raccords normalisés constituent l'interface essentielle entre une bouteille de gaz et son détendeur, garantissant une étanchéité parfaite, une non-interchangeabilité et une sécurité optimale pour chaque application. Pour les ingénieurs, les techniciens de laboratoire, les soudeurs et les responsables de la sécurité, la maîtrise des raccords CGA n'est pas une simple question technique ; c'est une nécessité fondamentale pour prévenir les accidents, maintenir la pureté du gaz et garantir l'efficacité opérationnelle. Ce guide complet aborde la conception, les normes, la sélection et les bonnes pratiques relatives aux raccords CGA pour détendeurs de gaz spéciaux.



Que sont les raccords CGA et pourquoi sont-ils importants ?
Les raccords CGA sont des connexions mécaniques normalisées par la Compressed Gas Association (CGA), une organisation américaine qui élabore des normes de sécurité pour les secteurs des gaz industriels, médicaux et spéciaux. Le principe fondamental du système CGA est l'incompatibilité. Un raccord conçu pour un gaz ininflammable comme l'azote (CGA-580) ne peut pas être connecté à une vanne conçue pour un gaz inflammable comme l'hydrogène (CGA-350). Cette incompatibilité mécanique constitue un dispositif de sécurité essentiel qui prévient les erreurs catastrophiques, comme le raccordement accidentel d'un détendeur d'oxygène à une bouteille d'acétylène, une erreur pouvant entraîner une violente explosion.

Au-delà de la sécurité, les raccords CGA garantissent une étanchéité fiable. Les gaz spéciaux peuvent être extrêmement coûteux, très toxiques, pyrophoriques (s'enflammer au contact de l'air) ou asphyxiants. Même une fuite minime peut entraîner des pertes financières importantes, de graves risques pour la santé ou une contamination des procédés. La précision du filetage, des surfaces d'étanchéité (par contact métal-métal, joints PTFE ou joints intégrés) et des couples de serrage définis par les normes CGA est conçue pour prévenir ces risques.

Le système assure la liaison entre la sortie de la vanne du cylindre et l'entrée du régulateur. Le régulateur, qui ramène la pression élevée et variable du cylindre à une pression de service sûre et utilisable, n'est fiable que si son point de connexion l'est également.


régulateur de pression vs soupape de surpression


Anatomie d'un ajustement CGA : Comprendre la nomenclature
La désignation CGA d'un raccord, telle que « CGA-330 » ou « CGA-677 », fait référence à une norme de raccordement spécifique. Cette norme définit chaque aspect physique du raccordement. Les éléments clés sont les suivants :

Spécifications du fil : Cela inclut le type de filetage (par exemple, UN/ISO, NPT, propriétaire), le diamètre, le pas (nombre de filets par pouce) et le type (interne ou externe). Par exemple, le CGA-580 (pour l'azote, l'argon et l'hélium standard) utilise un filetage droit 0.825″-14 NGO (National Gas Outlet) avec un joint d'étanchéité.
Mécanisme de scellement : La manière dont l'étanchéité est obtenue est un facteur de différenciation essentiel.
Joint d'étanchéité facial : Un joint souple et jetable (généralement en nylon, PTFE ou métal) est comprimé entre les faces plates de l'écrou et de la sortie de la vanne (par exemple, CGA-580, CGA-350).
Joint à filetage conique (NPT) : L'étanchéité est assurée directement sur le filetage, souvent à l'aide d'un produit d'étanchéité pour filetage (par exemple, CGA-510 pour le CO₂). Cette méthode est moins courante pour les gaz spéciaux de haute pureté ou corrosifs en raison du risque de contamination par les produits d'étanchéité.
Siège conique métal sur métal : Une surface conique usinée avec précision sur le raccord assure l'étanchéité contre un siège correspondant dans la vanne (par exemple, CGA-677 pour HCl, H₂S). Courant pour les gaz corrosifs.
Joint à diaphragme : Utilisé pour les gaz ultra-purs (UHP) et hautement toxiques. Un diaphragme monté sur le régulateur assure l'étanchéité directement contre la face de la vanne du cylindre, isolant ainsi le gaz de tout filetage ou volume mort (par exemple, CGA-DISS 634 pour les gaz UHP).
Conception de l'écrou du volant : De nombreuses normes CGA spécifient un écrou de volant avec une géométrie spécifique (taille, trous de goupille, encoches) pour faciliter un serrage correct et une identification visuelle.
Matière:  Les raccords sont généralement en laiton pour les services non corrosifs, mais l'acier inoxydable (304 ou 316L) est obligatoire pour les gaz corrosifs (HCl, HBr, Cl₂), les gaz de gravure des semi-conducteurs ou pour maintenir une pureté élevée.




Décodage du système : Connexions CGA courantes pour Régulateurs de gaz spécialisés
Bien qu'il existe des centaines de normes CGA, plusieurs sont fréquemment utilisées dans les applications de gaz spéciaux. Le choix dépend des propriétés physiques et chimiques du gaz.

Tableau : Raccords CGA courants pour les services de gaz spéciaux

Numéro CGA Service de gaz typique Principales caractéristiques Type de joint
CGA-580 Gaz inertes et ininflammables (N₂, Ar, He, Air) Le raccord « gaz inerte » le plus courant. Il utilise un écrou en laiton percé de trous et un joint en nylon. Joint d'étanchéité frontal (joint en nylon)
CGA-350 Hydrogène, méthane, autres gaz combustibles Filetage à gauche (serrage à gauche). Empêche le raccordement à un équipement d'oxygène. Encoche extérieure sur l'écrou pour identification. Joint d'étanchéité frontal (généralement un joint en PTFE)
CGA-660 Oxygène, oxyde nitreux « Fil droitier. » Nettoyé pour service oxygène (nettoyage O²). Absolument aucune trace d'huile ou de graisse. Présente souvent un motif d'encoches distinct. Joint d'étanchéité frontal (généralement en PTFE ou en métal)
CGA-330 Acétylène (pour les bouteilles d'acétylène dissous) Utilisé avec un régulateur comportant une tige et un ensemble de jointIl ne s'agit pas d'un embout standard. Empêche l'utilisation d'un détendeur monobloc non conçu pour l'acétylène. Joint de siège spécial
CGA-677 Gaz corrosifs et toxiques (HCl, H₂S, Cl₂, SiH₄) Laiton ou acier inoxydable. Utilise un siège conique métal sur métal (Siège Kellett ou « siège en C »). Aucun joint susceptible de se dégrader. Nécessite un assemblage précis. Siège conique métal sur métal
CGA-705 Ammoniac Utilise un filetage trapézoïdal spécial. Couramment utilisé dans la réfrigération et le traitement chimique. Forme de fil spéciale
CGA-DISS 634 Gaz ultra-purs (UHP) et pyrophoriques Une partie de l' DISS (Système de sécurité à index de diamètre) série. Un fil droit avec un Étanchéité frontale assurée par un joint captif ou un diaphragme.Réduit le volume mort. Joint à diaphragme / joint facial
CGA-326 Gaz de procédé pour semi-conducteurs (NF₃, WF₆, C₂F₆) Acier inoxydable, souvent avec un VCJ® (Accouplement radial à vide) ou un joint d'étanchéité métallique similaire pour une étanchéité parfaite. Utilisé dans les panneaux à gaz. Joint métallique d'étanchéité frontale




Critères de sélection : Choisir le bon appareillage CGA
Le choix du raccord CGA approprié est un processus systématique guidé par les données de sécurité et les exigences de l'application :

Compatibilité des gaz : Il s'agit de la première étape incontournable. Consultez toujours la fiche de données de sécurité (FDS) du fournisseur de gaz et l'étiquette de la vanne de la bouteille. Ces documents préciseront le type de raccordement CGA requis. Ne vous fiez jamais uniquement à la famille de gaz.
Propriétés du gaz :
Corrosivité : Les gaz corrosifs (par exemple, HCl, Cl₂) nécessitent des raccords en acier inoxydable (généralement 316L) de type CGA pour résister à la corrosion. Le laiton se corrode rapidement.
Pureté: Pour les gaz UHP (pureté supérieure ou égale à 99.999 %), l'utilisation de raccords en acier inoxydable électropoli CGA-DISS ou VCJ® est indispensable afin d'éviter toute contamination au niveau du raccordement. Ces raccords sont également nettoyés selon des normes rigoureuses (par exemple, ASTM G93).
Toxicité/Pyrophoricité : Pour les gaz extrêmement dangereux, des raccords à double paroi ou des connexions en « queue de cochon » avec vannes de surdébit intégrées peuvent être nécessaires.
Note de pression: Assurez-vous que le raccord est conçu pour supporter la pression de service totale du cylindre (par exemple, jusqu'à 3000 psi pour les gaz haute pression, 500 psi pour les produits corrosifs basse pression).
Type de régulateur : Le raccord CGA est usiné sur l'entrée du régulateur. Vous devez acheter un régulateur adapté à votre utilisation de gaz. Un régulateur d'hydrogène est fourni avec une entrée CGA-350.




Protocoles de sécurité, d'installation et de maintenance
Une manipulation adéquate est aussi importante qu'une sélection correcte.

Vérification des fuites : Toujours Effectuez un contrôle d'étanchéité après le raccordement du détendeur. Utilisez une solution de détection de fuites commerciale homologuée pour le type de gaz (par exemple, sans ammoniac pour l'oxygène). N'utilisez jamais d'eau savonneuse, car elle peut contaminer les raccords et provoquer de la corrosion, notamment avec les gaz réactifs.
Couple de serrage : Un serrage excessif est une cause fréquente de défaillance. Il peut fissurer les écrous, déformer les joints ou gripper les filetages en acier inoxydable. Utilisez une clé dynamométrique CGA de taille appropriée et respectez les couples de serrage préconisés par le fabricant (le cas échéant). Trouvez le bon dosage : serrez fermement, puis effectuez un léger serrage supplémentaire pour les raccords à joint.
Gestion des joints :
Ne jamais réutiliser les joints jetables (nylon, PTFE). Les remplacer à chaque changement de cylindre.
Inspectez les joints pour détecter toute entaille, fissure ou déformation.
Assurez-vous que le joint est du type et du matériau appropriés au gaz (par exemple, PTFE pour les comburants et de nombreux corrosifs).
Inspection du filetage : Avant le raccordement, inspectez visuellement l'embout du détendeur et la sortie de la vanne du cylindre afin de vérifier l'absence de saletés, de débris, de dommages au filetage ou de signes de corrosion (grippage sur l'acier inoxydable). Ne raccordez pas si l'embout est endommagé.
Fixation du cylindre : Fixez toujours la bouteille de gaz dans un support ou une chaîne appropriée avant de tenter de connecter un régulateur.




Considérations particulières et systèmes avancés
Variantes internationales : Bien que la norme CGA soit dominante en Amérique du Nord, d'autres normes existent à l'échelle mondiale (par exemple, BS (britannique), DIN (allemande), JIS (japonaise)). Pour les équipements utilisés à l'international, des adaptateurs peuvent être nécessaires, mais ils constituent un risque de fuite supplémentaire et doivent être manipulés avec précaution.
Régulateurs de soupapes intégrés (IVR) : Pour les gaz les plus dangereux, le raccordement CGA est totalement supprimé. Le détendeur est fixé de manière permanente à la vanne de la bouteille en usine, formant un ensemble unique et étanche. L'ensemble est ensuite renvoyé au fournisseur pour être rempli.

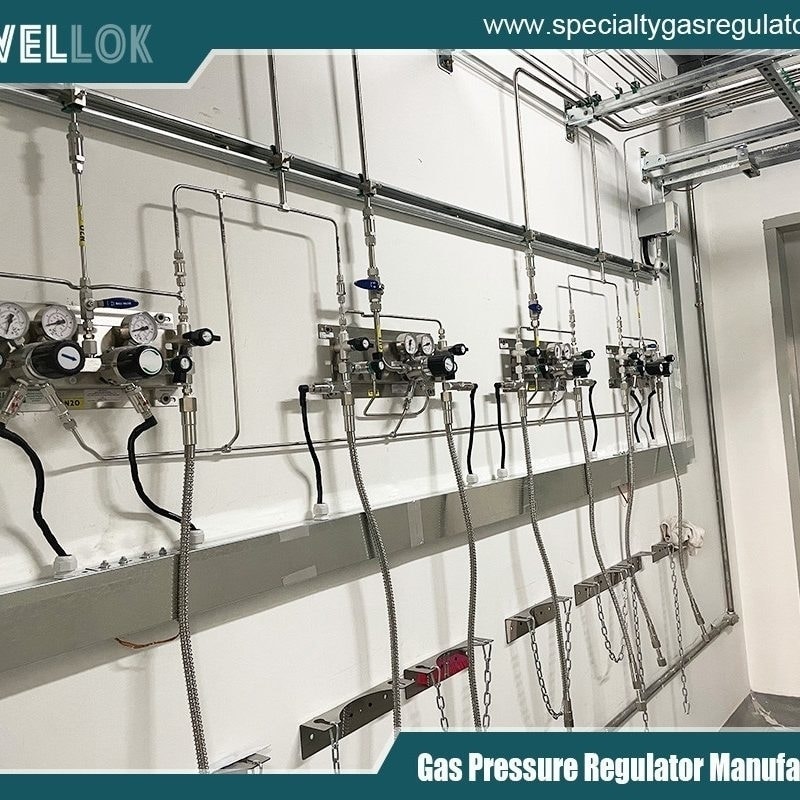

Armoires à gaz et vannes de conduite : Dans les armoires à gaz des usines de semi-conducteurs ou chimiques, le raccordement principal du câble CGA se fait à une vanne ou un câble de raccordement, lui-même relié par une tuyauterie fixe au panneau de distribution de gaz. Ceci confine le point de raccordement initial dans un espace ventilé et sécurisé.

régulateur de pression vs soupape de surpression


Conclusion

Les raccords CGA sont les garants méconnus de la sécurité et de la qualité dans l'industrie des gaz spéciaux. Leur conception standardisée et non interchangeable est un exemple parfait d'ingénierie préventive, évitant d'innombrables incidents potentiels. Maîtriser leur sélection – en fonction de la compatibilité avec les gaz, du matériau et du système d'étanchéité – et respecter des pratiques d'installation rigoureuses sont des compétences essentielles pour toute personne travaillant avec des gaz comprimés. Qu'il s'agisse de faire circuler de l'argon dans un laboratoire de recherche, de contrôler du silane dans une salle blanche ou d'administrer de l'oxygène médical, la compréhension du guide complet de votre connexion CGA garantit que la liaison vitale entre la bouteille et le système reste sécurisée, pure et fiable. Dans le monde des gaz spéciaux, ce savoir-faire ne se limite pas au raccordement d'un détendeur ; il s'agit d'adopter une culture de sécurité et de précision.
