Régulateurs de pression de gaz à haut débit et ultra-haute pureté : Contrôle précis pour les applications exigeantes

Régulateurs de pression de gaz à haut débit et ultra-haute pureté : Contrôle précis pour les applications exigeantes

Dans les industries où la précision, la pureté et la performance sont primordiales, les régulateurs de pression de gaz ultra-purs à haut débit jouent un rôle crucial. Ces dispositifs spécialisés sont conçus pour gérer la distribution de gaz à des débits élevés tout en maintenant des niveaux de pureté exceptionnels. Contrairement aux régulateurs standards, ils sont conçus pour manipuler des gaz ultra-purs sans introduire de contaminants, ce qui les rend indispensables dans des secteurs tels que la fabrication de semi-conducteurs, la production pharmaceutique et l'instrumentation analytique. Cet article explore les aspects techniques de ces régulateurs, en présentant leurs principes de conception, leurs mécanismes de fonctionnement, leurs caractéristiques clés, leurs applications et les bonnes pratiques de sélection et de maintenance.

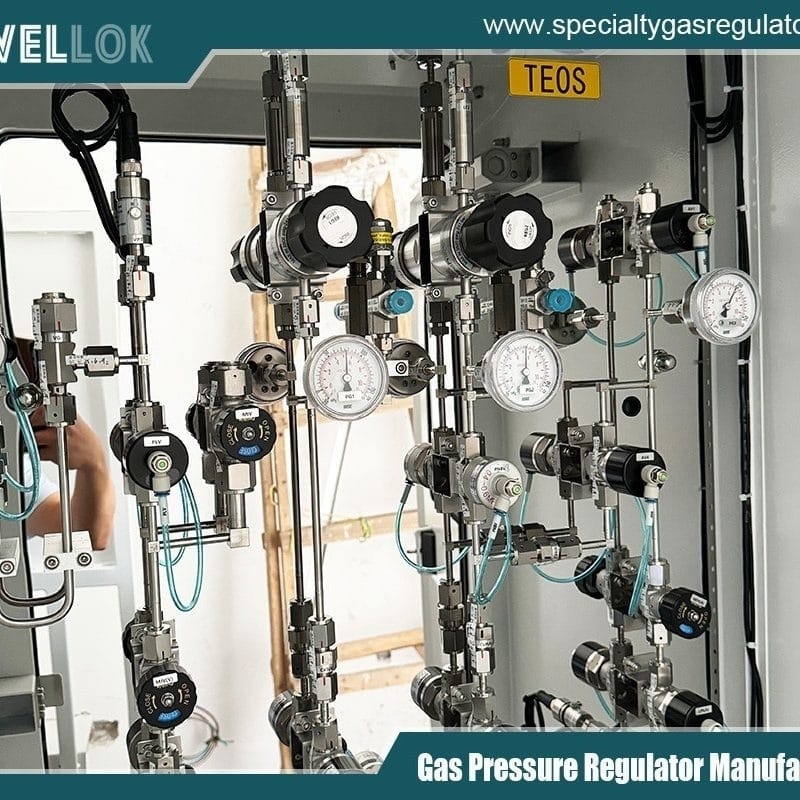

Régulateurs de pression de gaz à haut débit et ultra-haute pureté
Comprendre les régulateurs de pression de gaz

Les régulateurs de pression de gaz sont des dispositifs qui réduisent et stabilisent la pression d'un gaz provenant d'une source haute pression, comme une bouteille ou une canalisation, à un niveau inférieur et utilisable. Ils y parviennent grâce à une combinaison de composants mécaniques, notamment des membranes, des ressorts et des vannes. Leur fonctionnement repose sur un capteur qui détecte la pression en aval et ajuste l'ouverture de la vanne en conséquence afin de maintenir une pression de sortie prédéfinie.

Les régulateurs à haut débit sont optimisés pour les applications nécessitant d'importants volumes de gaz, dépassant souvent 100 pieds cubes standard par minute (SCFM). Les versions à ultra-haute pureté (UHP) vont encore plus loin en garantissant la pureté du gaz tout au long du processus de régulation. Les niveaux de pureté des systèmes UHP sont généralement mesurés en parties par milliard (ppb) voire en parties par billion (ppt), ce qui impose l'utilisation de matériaux et de conceptions minimisant le dégazage, la génération de particules et les réactions chimiques.



Principes de conception et matériaux

La conception des régulateurs de pression de gaz UHP à haut débit est régie par des normes rigoureuses, telles que celles de SEMI (Semiconductor Equipment and Materials International) et d'ASTM (American Society for Testing and Materials). Les principaux composants sont le corps, le chapeau, le diaphragme, le siège et le clapet.

Le choix des matériaux est crucial pour garantir la pureté. Parmi les matériaux couramment utilisés figure l'acier inoxydable 316L, électropoli pour obtenir une rugosité de surface inférieure à 10 Ra (rugosité moyenne) et ainsi réduire l'adhérence des particules. Pour les gaz corrosifs, on peut employer des alliages Hastelloy ou Monel. Les membranes sont souvent fabriquées en PTFE (polytétrafluoroéthylène) ou en alliages métalliques comme l'Elgiloy afin d'empêcher toute perméation et d'assurer une étanchéité parfaite.

Pour gérer les débits élevés, ces régulateurs intègrent des orifices de plus grande taille et des circuits d'écoulement optimisés. Des simulations numériques en dynamique des fluides (CFD) sont fréquemment utilisées lors de la conception afin de minimiser les turbulences et les pertes de charge, et de garantir un écoulement laminaire autant que possible. Un test d'étanchéité à l'hélium est réalisé systématiquement pour vérifier l'intégrité du dispositif, avec des taux de fuite pouvant atteindre 1 × 10⁻⁹ cm³/s.



Mécanismes opérationnels

Les régulateurs UHP à haut débit fonctionnent selon un principe à un ou deux étages. Les régulateurs à un étage sont plus simples et conviennent aux applications avec des pressions d'entrée stables, assurant une réduction de pression directe. Les modèles à deux étages offrent une stabilité supérieure grâce à une réduction en deux étapes, ce qui est idéal pour les applications à haut débit où les fluctuations de pression d'entrée peuvent affecter la sortie.

Un mécanisme typique utilise un clapet à pression équilibrée qui réagit aux variations détectées par la membrane. Lorsque la pression en aval chute en raison d'une augmentation de la demande, la membrane se déforme, ouvrant le clapet pour permettre un débit de gaz plus important. Inversement, une hausse de pression ferme le clapet. Pour les systèmes UHP, les conceptions à membrane liée empêchent la rotation de la tige, réduisant ainsi la génération de particules par frottement.

Le débit est quantifié par le coefficient de débit (Cv), les modèles à haut débit affichant des valeurs de Cv supérieures à 1.0. La plage de pression d'entrée s'étend du vide à 6 000 psig, la pression de sortie étant contrôlée avec précision de 0 à 500 psig. La pureté est préservée grâce à des dispositifs tels que des orifices de purge pour l'évacuation du système et un assemblage sous vide en salles blanches de classe ISO 5 ou supérieure.



Principales caractéristiques et innovations

Les régulateurs UHP modernes à haut débit intègrent plusieurs fonctionnalités avancées. La régulation électronique de la pression utilise des capteurs et des actionneurs pour des ajustements en temps réel, permettant ainsi l'intégration aux systèmes SCADA (Supervisory Control and Data Acquisition). Ceci est particulièrement utile dans les processus automatisés où les débits doivent s'adapter dynamiquement.

Une autre innovation réside dans l'utilisation de filtres en métal fritté intégrés au corps du régulateur pour capturer les particules submicroniques. Certains modèles sont dotés de mécanismes d'autodécharge permettant d'évacuer la surpression en toute sécurité, sans contaminer l'environnement. Pour les applications ultra-pures, les régulateurs peuvent inclure une fonction d'étuvage afin d'éliminer l'humidité ou les composés volatils adsorbés.

Les dispositifs de sécurité sont intégrés, notamment des disques de rupture pour la protection contre les surpressions et des mécanismes de verrouillage pour empêcher tout réglage non autorisé. La conformité aux directives telles que l'ATEX pour les atmosphères explosives garantit l'adéquation aux environnements dangereux.



Applications dans l'industrie

Les régulateurs de pression de gaz UHP à haut débit sont largement utilisés dans diverses industries de haute technologie. Dans la fabrication de semi-conducteurs, ils contrôlent l'acheminement des gaz de procédé tels que l'azote, l'argon et le silane lors de la gravure et du dépôt sur plaquettes. Les débits élevés permettent le fonctionnement d'outils de production à grande échelle, tandis que la haute pression (UHP) garantit des puces sans défaut en évitant toute contamination susceptible d'entraîner des pertes de rendement.

Dans l'industrie pharmaceutique, ces régulateurs gèrent les gaz utilisés pour l'aération des bioréacteurs et les systèmes de chromatographie. Une pureté extrême est indispensable pour prévenir toute contamination microbienne ou impureté chimique susceptible de compromettre l'efficacité des médicaments. Les laboratoires d'analyse s'appuient sur eux pour la chromatographie en phase gazeuse couplée à la spectrométrie de masse (GC-MS), où un débit élevé et constant de gaz vecteurs comme l'hélium est essentiel à l'obtention de résultats précis.

Parmi leurs autres applications, on peut citer les essais aérospatiaux, où elles manipulent de l'oxygène ou de l'hydrogène à haute pression pour les simulations de propulsion, et l'industrie agroalimentaire pour le conditionnement sous atmosphère modifiée avec du CO₂ ou de l'azote. Dans le domaine des énergies renouvelables, elles sont utilisées pour les essais de piles à combustible à hydrogène, qui nécessitent à la fois un débit élevé pour la production d'énergie et une pression ultra-haute pour préserver l'intégrité du catalyseur.



Avantages et défis

Les principaux avantages des régulateurs UHP à haut débit sont une efficacité de processus accrue, des temps d'arrêt réduits et une meilleure qualité des produits. En fournissant de grands volumes de gaz pur de manière fiable, ils minimisent le gaspillage et optimisent l'utilisation des ressources. Leur construction robuste garantit une longue durée de vie, dépassant souvent 10 ans avec un entretien approprié.

Des difficultés subsistent toutefois. Le coût initial élevé, dû aux matériaux haut de gamme et aux procédés de fabrication complexes, peut constituer un frein. La compatibilité avec certains gaz exige une sélection rigoureuse afin d'éviter toute réaction ; par exemple, il faut éviter le laiton avec l'ammoniac. L'installation en environnement propre requiert une formation spécialisée pour prévenir toute contamination accidentelle.




Régulateurs de pression de gaz à haut débit et ultra-haute pureté
Meilleures pratiques de sélection et d'entretien

Choisir le bon détendeur implique d'évaluer des paramètres tels que le type de gaz, le débit, la pression requise et le niveau de pureté nécessaire. Les courbes de débit et les tableaux de compatibilité fournis par les fabricants facilitent ce choix. Il est conseillé de prévoir un léger surdimensionnement pour permettre une éventuelle extension du système, mais d'éviter un surdimensionnement excessif afin de prévenir toute instabilité.

L'entretien est essentiel à la longévité de l'appareil. Des inspections régulières visant à détecter les fuites, l'usure du diaphragme et l'accumulation de particules sont indispensables. Le nettoyage doit être effectué avec des solvants ultra-purs dans des environnements contrôlés. Un étalonnage par rapport à des normes traçables garantit la précision, généralement une fois par an ou après 5 000 cycles.

En résumé, les régulateurs de pression de gaz à haut débit et ultra-pureté représentent le summum de la technologie de contrôle des gaz, alliant haute performance et pureté absolue. À mesure que les industries repoussent les limites de la fabrication de précision et de la recherche, ces dispositifs continueront d'évoluer, intégrant des fonctionnalités intelligentes et des matériaux durables pour répondre aux nouveaux besoins.
