Précision et sécurité des vannes de régulation de pression de gaz spéciaux : le lien essentiel entre précision et protection

Précision et sécurité des vannes de régulation de pression de gaz spéciaux : le lien essentiel entre précision et protection

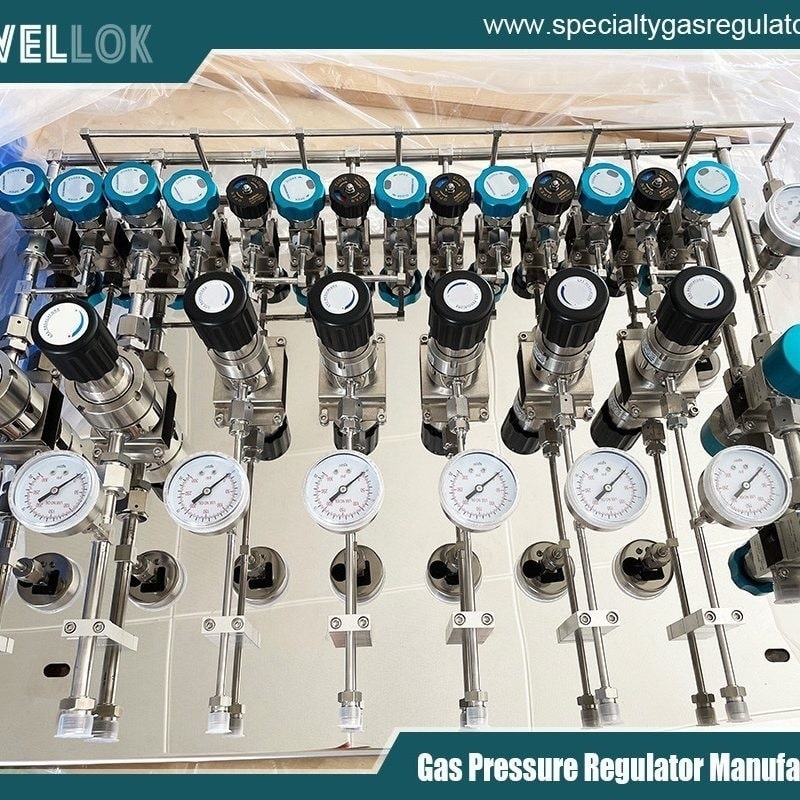

Dans les écosystèmes complexes de la fabrication de pointe, de la recherche de pointe et des thérapies médicales vitales, la marge d'erreur se mesure souvent en parties par million. Au cœur de ces processus délicats se trouve une catégorie de matériaux essentiels : les gaz spéciaux. Il ne s'agit pas de produits de base ; ce sont des gaz de haute pureté, souvent dangereux et toujours coûteux, comme les agents de gravure pour semi-conducteurs (chlore, hexafluorure de tungstène), les mélanges d'étalonnage, le silane pour cellules solaires, les gaz vecteurs ultra-purs et l'hélium ou le dioxyde de carbone de qualité médicale. Leur utilisation efficace repose sur un composant unique, souvent sous-estimé : le régulateur de pression de gaz spécial . Ce dispositif est un élément clé, chargé d'une double mission impérative : une précision de distribution sans faille et une sécurité absolue de confinement. L'interaction entre ces deux exigences définit la conception, la sélection et le fonctionnement de ces instruments vitaux.



Les exigences uniques des gaz spéciaux

Pour comprendre le rôle de l'autorité de réglementation, il faut d'abord appréhender la nature des gaz spéciaux. Ces derniers présentent des défis bien plus importants que ceux des gaz industriels ou combustibles :

Pureté extrême : La contamination est l'ennemie. Une simple introduction d'humidité, d'oxygène ou de particules provenant des surfaces internes du régulateur peut ruiner un lot de plaquettes de semi-conducteurs d'une valeur de plusieurs millions de dollars ou invalider des données analytiques critiques.
Potentiel de danger élevé : Nombre d'entre eux sont toxiques (arsine, phosphine), pyrophoriques (le silane s'enflamme au contact de l'air), corrosifs (chlorure d'hydrogène) ou asphyxiants. Toute fuite est inacceptable.
Propriétés physiques: Certains fluides sont liquides sous pression (comme le GPL, mais avec une pureté supérieure), d'autres sont supercritiques. Le régulateur doit supporter les changements de phase et les chutes de pression rapides sans gel ni comportement erratique.
Coût : Une bouteille de certains gaz utilisés en électronique peut coûter des dizaines de milliers de dollars. Une utilisation inefficace ou un gaspillage dû à un dysfonctionnement du régulateur représentent une perte financière importante.
Dans ce contexte, le régulateur n'est pas seulement un outil de réduction de pression ; il fait partie intégrante de l'équation de pureté, de sécurité et de rentabilité du système de distribution de gaz.


régulateur de contre-pression vs régulateur réducteur de pression


L'anatomie de la précision : l'ingénierie au service du contrôle de précision

La précision d'une vanne de régulation de pression de gaz spéciale désigne sa capacité à fournir une pression de sortie stable et reproductible (ou un débit, dans le cas d'un régulateur de débit massique) avec un écart minimal par rapport à la consigne. Plusieurs facteurs clés de conception et de performance y contribuent :



Stabilité (effet de la pression d'alimentation) :Ce dispositif mesure la variation de la pression de sortie lorsque la pression d'entrée chute, passant d'un cylindre plein à un cylindre vide. Un régulateur de haute précision présente une chute de pression minimale, obtenue grâce à des conceptions avancées.
* Conception à dôme ou à piston :Ces régulateurs utilisent une pression de gaz contrôlée et indépendante (le « dôme ») agissant sur un piston ou un grand diaphragme, créant ainsi une force de réaction indépendante des variations de ressort présentes dans les régulateurs classiques. Il en résulte une stabilité exceptionnelle, avec une variation de pression d'alimentation souvent inférieure à 0.01 psi pour 100 psi.
* Intégration en deux étapes : Pour une stabilité optimale, deux régulateurs sont intégrés dans un seul boîtier. Le premier étage assure une pression intermédiaire constante, isolant ainsi le second étage de précision des variations de pression du cylindre.


Sensibilité (pression de blocage et de déverrouillage) :Un régulateur sensible s'ouvre précisément pour répondre à la demande et se ferme hermétiquement lorsque le débit en aval s'arrête. Une faible sensibilité entraîne un « fluage » (une lente augmentation de la pression de sortie après la fermeture de la vanne aval), ce qui est dangereux et source de gaspillage. Des joints en élastomère ou en métal tendre (par exemple, Kel-F®) usinés avec précision, associés à de grandes membranes réactives, garantissent un verrouillage net.


Hystérèse:Il s'agit de la différence de pression de sortie lorsque le point de consigne est atteint à partir d'une pression plus élevée ou plus basse. Elle est due aux frottements internes. Les régulateurs de haute précision minimisent l'hystérésis grâce à des guides de tige polis, des membranes à rouleaux et des pistons sans frottement, garantissant ainsi une précision constante du point de consigne.


Coefficient de débit (Cv) et consistance :Le régulateur doit assurer le débit requis sans chute de pression significative. Plus important encore, la pression de sortie doit rester constante sur une plage de débits (bonnes caractéristiques de débit). Ceci est essentiel pour les procédés à demande variable.




La forteresse de la sécurité : l'ingénierie au service de l'intégrité absolue

La sécurité est primordiale. Un régulateur sur une conduite de gaz toxique constitue un dispositif de confinement primaire. Ses caractéristiques de sécurité sont multiples :



Compatibilité des matériaux et finition de surface :
* Métallurgie:Les corps des régulateurs sont généralement en acier inoxydable 316L (faible teneur en carbone pour éviter la « sensibilisation » et la corrosion), en Hastelloy C-276 ou en Monel pour les gaz extrêmement agressifs comme le fluorure d'hydrogène.
* Finition interne :Les surfaces sont électropolies jusqu'à obtenir un fini miroir (par exemple, 10 Ra micro-pouces ou mieux). Cela minimise la surface d'adsorption des contaminants et facilite une purge efficace.
* Matériaux de joint : Les matériaux des membranes et des sièges sont soigneusement sélectionnés pour leur compatibilité avec les gaz et leur faible perméabilité. Parmi les options disponibles figurent l'acier inoxydable, le PTFE (Teflon®), le Kalrez®, le Viton® et l'EPDM. Un mauvais choix peut entraîner un gonflement, une dégradation et une défaillance catastrophique.


Intégrité du confinement et des fuites :
* Diaphragme contre piston :Pour les gaz ultrapurs ou dangereux, les régulateurs à membrane sont privilégiés. La membrane assure une étanchéité statique et hermétique, isolant complètement le gaz de procédé de la chambre à ressort et de l'environnement ambiant. Toute fuite au niveau de la membrane serait externe et détectable. Les régulateurs à piston, quant à eux, sont équipés de joints dynamiques susceptibles de présenter des fuites internes.
* Joints à membrane soudés : La conception la plus fiable consiste à souder le diaphragme au corps du régulateur, éliminant ainsi tout joint ou raccord fileté susceptible de constituer une voie de fuite.
* Performances en matière de taux de fuite : Les régulateurs spéciaux sont construits et testés pour atteindre des taux de fuite d'hélium inférieurs à 1 x 10⁻⁹ atm cc/sec, assurant un confinement quasi absolu.


Mesures de sécurité pour la gestion de la pression :
* Soupapes de décharge internes :Un élément essentiel côté sortie. En cas de défaillance du siège secondaire et de fuite de haute pression dans la chambre basse pression, cette soupape de décharge s'ouvre à une pression prédéterminée et sûre afin de protéger les équipements situés en aval.
* Disques de rupture :Un dispositif de sécurité non refermable côté entrée qui éclate à une pression supérieure à la pression d'entrée nominale maximale du régulateur mais inférieure à la pression d'éclatement du cylindre, offrant une dernière ligne de défense contre la surpression catastrophique.


Configurations de purge et de ventilation :Les régulateurs spéciaux comportent souvent plusieurs orifices (généralement des raccords NPT ou VCJ de 1/4″ ou 1/8″) pour la purge du système. Cela permet à l'utilisateur de vider puis de remplir le régulateur et les conduites en aval avec un gaz inerte afin d'éliminer les contaminants atmosphériques avant d'introduire le gaz de procédé, coûteux ou réactif.




L'écosystème des régulateurs : adapter le dispositif au gaz

Tous les gaz spéciaux ne sont pas égaux, et les régulateurs sont adaptés en conséquence :

Gaz inertes ultra-purs (UHP) (par exemple, azote à 99.999 %, argon) : Les régulateurs privilégient la pureté de l'eau au point d'utilisation. Ils utilisent des joints entièrement métalliques (membranes métalliques, raccords à joint frontal comme le VCJ), un volume interne minimal et un polissage interne poussé. Les chambres à ressort peuvent être ventilées pour empêcher toute infiltration d'air.
Gaz corrosifs (par exemple, HCl, HBr, WF)₆): Les régulateurs sont entièrement métalliques, à membrane étanche et parfaitement polis électrolytiquement. Ils sont souvent équipés d'un corps chauffant pour prévenir la condensation et la corrosion en phase liquide qui en découle. L'utilisation de matériaux comme l'Hastelloy est courante.
Gaz toxiques et pyrophoriques (par exemple, AsH₄)₃, SiH₄): L'étanchéité est primordiale. Les modèles à double paroi et membrane soudée sont courants. Ils sont utilisés dans des armoires à gaz spécialisées avec système d'évacuation continue des gaz et de surveillance des gaz toxiques. Les régulateurs eux-mêmes peuvent comporter des raccords soudés et ne pas être réglables de l'extérieur.
Applications haute pression/haut débit (ex. : gaz CVD) : La conception privilégie la robustesse et la stabilité sous débit élevé. Des pistons à coefficient de débit élevé peuvent être utilisés, à condition de veiller scrupuleusement à la compatibilité des joints et aux dispositifs de sécurité.


Sélection, installation et fonctionnement : un protocole pour la précision et la sécurité

Choisir et utiliser le régulateur approprié est un processus systématique :

Critères de sélection :
Type de gaz: Le facteur le plus important qui détermine les matériaux et la conception.
Exigence de pureté : Cela engendre le besoin de fonctionnalités UHP telles que l'électropolissage et les joints métalliques.
Plages de pression : Pression d'entrée (cylindre) et pression de sortie requise.
Exigence de débit : Valeur CV requise.
Certifications : Conformité aux normes pertinentes (SEMI, CGA, etc.).
Meilleures pratiques d'installation :
Propreté: Procéder à l'installation dans un environnement propre, en portant des gants appropriés. Utiliser uniquement des outils propres et dédiés.
Technologie d'ajustement : Utilisez les raccords haute intégrité appropriés (VCJ, Ultra-Seal™). N’utilisez jamais de ruban Téflon sur les filetages coniques ; utilisez un produit d’étanchéité pour filetage compatible avec le gaz.
Purge : Suivez une procédure de purge stricte (Évacuer-Rincer-Évacuer-Remplir) pour préparer le système.
Vérification des fuites : Utilisez un détecteur de fuites étalonné (pour les inertes/traceurs) ou une solution à bulles (pour les gaz non dangereux) sur tous raccordements avant l'introduction de gaz dangereux.
Vigilance opérationnelle :
Ouvrez toujours les robinets des bouteilles lentement.
Régler la pression avec la vanne aval fermée pour vérifier le fluage.
Surveillez les performances afin de détecter tout signe d'instabilité, qui peut indiquer une contamination interne ou une usure des joints.
Respectez un calendrier strict de recertification et de maintenance tel que spécifié par le fabricant ou les protocoles de sécurité internes.

régulateur de contre-pression vs régulateur réducteur de pression


Conclusion

La vanne régulatrice de pression de gaz spéciale se situe au carrefour crucial de l'ingénierie de précision et des sciences rigoureuses de la sécurité. Bien plus qu'une simple vanne mécanique, c'est un instrument d'une conception méticuleuse, dont la philosophie est guidée par les propriétés moléculaires du gaz qu'il contrôle. Sa précision garantit la reproductibilité des processus, le rendement des produits et la validité des données – autant de fondements du progrès technologique et scientifique. Sa conception de sécurité constitue une barrière impénétrable, protégeant le personnel, les installations et l'environnement contre des risques potentiellement dévastateurs.



Dans les secteurs où une simple fuite non détectée ou une infime impureté peut engendrer une catastrophe financière ou une tragédie humaine, investir dans un régulateur de gaz spécialisé correctement spécifié, installé de manière appropriée et entretenu avec le plus grand soin n'est pas un simple coût d'équipement, mais un investissement dans l'intégrité fondamentale du système. À mesure que la technologie évolue vers des géométries toujours plus petites pour les puces, des analyses de laboratoire plus précises et de nouvelles thérapies à base de gaz en médecine, les exigences imposées à ces précieux régulateurs ne feront que s'intensifier, renforçant ainsi leur rôle de maillon essentiel de la chaîne de l'innovation moderne.
