Armoire à bouteilles de gaz haute pureté pour systèmes de distribution de gaz dans l'industrie des semi-conducteurs

Armoire à bouteilles de gaz haute pureté pour systèmes de distribution de gaz dans l'industrie des semi-conducteurs

Les gaz de haute pureté sont essentiels à la fabrication moderne des semi-conducteurs. Des procédés tels que le dépôt chimique en phase vapeur (CVD), le dépôt de couches atomiques (ALD), la gravure, l'implantation ionique, l'oxydation et le nettoyage des chambres de réaction nécessitent des gaz de procédé contrôlés avec précision. Nombre de ces gaz sont fournis par des bouteilles haute pression et peuvent être toxiques, corrosifs, inflammables, pyrophoriques ou présenter d'autres dangers. Par conséquent, un stockage et une distribution sûrs et fiables des gaz sont cruciaux pour les usines de semi-conducteurs, les centres de recherche et les sites de production de pointe.

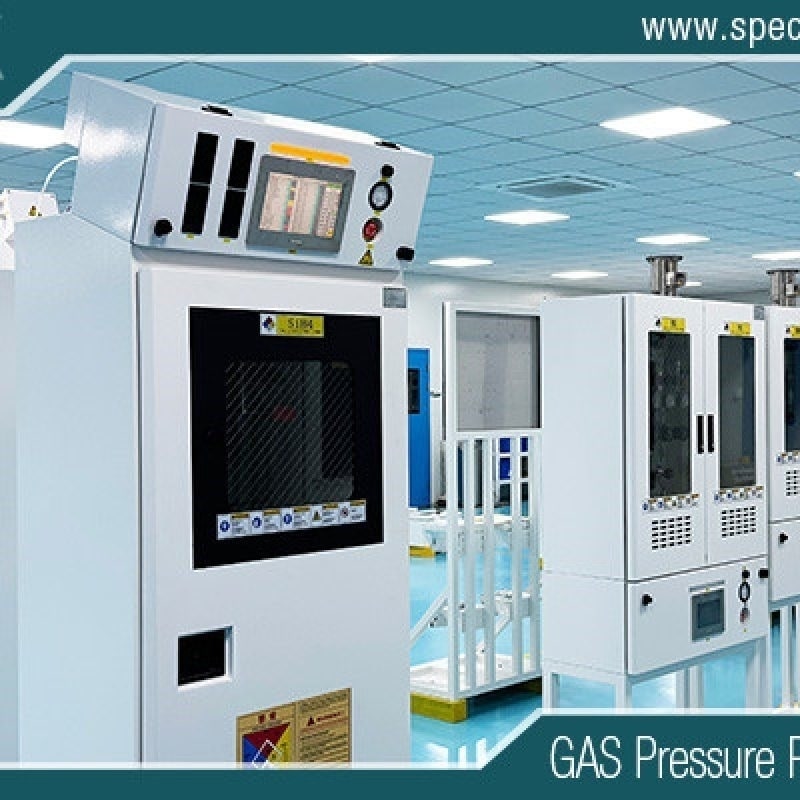

Une armoire pour bouteilles de gaz haute pureté offre un environnement contrôlé pour le stockage et la distribution des bouteilles de gaz, intégrant la régulation de la pression, la commande automatique ou manuelle des vannes, la détection des fuites, la ventilation et les dispositifs de sécurité. Contrairement à une armoire de stockage de gaz classique, une armoire pour bouteilles de gaz de qualité semi-conducteurs est conçue pour garantir le contrôle de la contamination, la manipulation de gaz ultra-purs (UHP), la stabilité des procédés et la sécurité d'exploitation.

Dans les systèmes d'alimentation en gaz pour semi-conducteurs, l'armoire à bouteilles sert de point de raccordement entre la source de gaz et les équipements en aval. Sa conception influe directement sur la pureté du gaz, la stabilité de la pression, la fiabilité du système, les besoins de maintenance et la sécurité globale de l'installation.


Qu'est-ce qu'une armoire à bouteilles de gaz haute pureté ?
Une armoire à bouteilles de gaz haute pureté est un boîtier conçu pour abriter une ou plusieurs bouteilles de gaz haute pression et assurer une distribution contrôlée de gaz aux équipements de traitement des semi-conducteurs.

L'armoire contient généralement les bouteilles de gaz, les dispositifs de retenue des bouteilles, les tubes haute pureté, les vannes, les régulateurs, les capteurs de pression, les lignes de purge, les filtres à gaz et les composants de sécurité. Selon l'application, elle peut également inclure des systèmes de commutation automatique, des automates programmables (PLC), des détecteurs de gaz, des vannes d'arrêt d'urgence, des raccords d'échappement et des interfaces homme-machine (IHM).

Le flux de gaz de base peut être représenté comme suit :

Bouteille de gaz → Robinet de bouteille → Détendeur haute pureté → Vanne d'isolement → Filtre → Contrôle de pression → Conduite de distribution de gaz → Équipement de traitement

L'armoire isole les sources de gaz potentiellement dangereuses de l'environnement de la salle blanche tout en assurant une distribution de gaz contrôlée et répétable.

Pour les applications semi-conducteurs, la construction de l'armoire et les composants internes doivent être soigneusement sélectionnés afin de minimiser la génération de particules, la contamination par l'humidité, la contamination par l'oxygène et autres sources de dégradation des gaz de procédé.

Pourquoi la fabrication de semi-conducteurs nécessite des armoires à gaz de haute pureté
La fabrication des semi-conducteurs exige des tolérances de processus extrêmement strictes. Même de faibles variations de la composition des gaz, de la pression, du débit ou du niveau de contamination peuvent affecter la qualité des plaquettes et la reproductibilité du processus.

Une armoire à gaz industrielle standard peut ne pas offrir le niveau de pureté et de contrôle requis pour les procédés de fabrication de semi-conducteurs avancés. C'est pourquoi des armoires à gaz de haute pureté sont conçues spécifiquement pour les applications de gaz UHP.

Plusieurs facteurs les rendent particulièrement importants.

1. Protection contre les gaz dangereux
Les procédés de fabrication des semi-conducteurs peuvent utiliser des gaz tels que l'ammoniac, le chlorure d'hydrogène, le chlore, le fluorure d'hydrogène, le silane, la phosphine, l'arsine et d'autres gaz spéciaux. Certains gaz sont toxiques ou corrosifs, tandis que d'autres peuvent présenter des risques d'incendie ou chimiques.

L'armoire crée un confinement secondaire autour des bouteilles et des raccords de gaz. Un système d'extraction dédié permet d'évacuer en continu les fuites de gaz de l'armoire, réduisant ainsi le risque d'accumulation de gaz dangereux.

Les fonctions de détection de gaz et d'arrêt d'urgence peuvent encore améliorer la sécurité.

2. Maintien de la pureté du gaz
La pureté du gaz est l'une des exigences les plus importantes en matière de livraison de gaz pour semi-conducteurs.

L'armoire doit minimiser la contamination causée par :

Humidité
Oxygène
Hydrocarbures
Particules
Contamination métallique
Gaz résiduels de procédé
Tuyaux ou raccords de mauvaise qualité
Les composants UHP fabriqués à partir de matériaux appropriés, notamment l'acier inoxydable 316L de haute qualité, sont couramment utilisés dans les circuits de gaz critiques. Leurs surfaces internes peuvent être électropolies et nettoyées de manière contrôlée afin de réduire la contamination superficielle et d'améliorer la compatibilité avec les gaz.

3. Pression de gaz stable
Le traitement des semi-conducteurs exige une pression et un débit de gaz constants. Les fluctuations de pression peuvent affecter les vitesses de dépôt, les profils de gravure, l'épaisseur du film et d'autres paramètres du procédé.

Une armoire pour bouteilles de gaz haute pureté intègre des régulateurs de pression et des instruments de surveillance afin de réduire les variations de pression entre la bouteille haute pression et les équipements de traitement en aval.

Les systèmes avancés peuvent également intégrer des transducteurs de pression et des vannes de régulation automatiques pour une surveillance en temps réel.

Composants clés d'une armoire à bouteilles de gaz pour semi-conducteurs
Une armoire correctement conçue se compose de plusieurs éléments interconnectés. Chaque élément contribue à la pureté du gaz, à la sécurité ou au contrôle du processus.

Système de retenue des bouteilles de gaz
Les bouteilles de gaz doivent rester solidement fixées à l'intérieur de l'armoire. Des dispositifs de retenue mécaniques empêchent leur basculement ou leur déplacement lors de l'installation, du fonctionnement ou de la maintenance.

La conception du système de retenue doit être adaptée aux dimensions et au poids du cylindre tout en permettant aux techniciens de remplacer les cylindres en toute sécurité.

Régulateur de gaz de haute pureté
Le régulateur réduit la pression du cylindre à une pression aval contrôlée.

Pour les applications semi-conducteurs, les régulateurs doivent être sélectionnés en fonction de la compatibilité avec les gaz, de la pression d'entrée, de la pression de sortie, du débit, des matériaux de construction, des performances d'étanchéité et du niveau de propreté requis.

Un régulateur de haute qualité peut contribuer à assurer une pression stable tout en minimisant le volume mort et la contamination.

Soupapes UHP
Les vannes contrôlent l'isolation des gaz, la purge, la commutation et le flux de processus.

Les types de vannes les plus courants comprennent les vannes à membrane, les vannes à pointeau, les clapets anti-retour et les vannes pneumatiques. Dans les systèmes semi-conducteurs UHP, les vannes à membrane sont largement utilisées lorsqu'une faible génération de particules, un faible volume mort et une étanchéité élevée sont requis.

L'acier inoxydable 316L est fréquemment choisi pour les composants en contact avec le fluide en raison de sa résistance à la corrosion et de son aptitude au service de gaz de haute pureté.

Tubes et raccords de haute pureté
La tuyauterie relie la bouteille de gaz au régulateur, au collecteur de vannes et à la conduite d'alimentation en gaz en aval.

Les raccords de type VCR et autres raccords UHP haute intégrité peuvent assurer une étanchéité métal sur métal fiable pour les systèmes de gaz critiques.

Des procédures appropriées de soudage orbital, de finition de surface, de nettoyage et d'installation sont essentielles pour maintenir l'intégrité du système.

Filtres
Les filtres à gaz peuvent éliminer les particules et autres contaminants avant que le gaz n'atteigne les équipements de traitement sensibles.

Le calibre et le matériau du filtre doivent être choisis en fonction du type de gaz, de la pression, de la température, des exigences de débit et des spécifications du processus de fabrication des semi-conducteurs.

Capteurs de pression
Les transducteurs de pression fournissent des informations en temps réel sur la pression du cylindre et la pression en aval.

La surveillance de la pression permet aux opérateurs et aux systèmes de contrôle d'identifier des problèmes tels qu'une faible pression dans le cylindre, des problèmes de régulateur, des chutes de pression inattendues ou une demande de processus anormale.

Commutation automatique du gaz
Dans le secteur de la fabrication de semi-conducteurs en continu, une interruption de l'approvisionnement en gaz peut entraîner des arrêts de production coûteux. Les systèmes de commutation automatique de gaz permettent de maintenir une alimentation continue en gaz en basculant entre les bouteilles ou les batteries de bouteilles primaires et secondaires.

Un système automatique typique surveille la pression des deux sources de gaz.

Lorsque la pression de la bouteille principale approche de sa pression de basculement prédéfinie, le système peut automatiquement passer à la bouteille secondaire. La bouteille vide peut alors être remplacée tandis que le processus continue d'être alimenté en gaz.

La commutation automatique peut s'avérer particulièrement précieuse pour les usines de fabrication fonctionnant en continu ou pour les processus où une interruption pourrait endommager les plaquettes ou affecter le rendement de production.

Systèmes de purge et de ventilation
La purge est une étape essentielle du fonctionnement des armoires à gaz de haute pureté.

Avant de raccorder une bouteille au réseau de distribution de gaz, il peut être nécessaire de purger les conduites de raccordement afin d'éliminer l'air, l'humidité ou les gaz résiduels. La purge peut également être effectuée lors du remplacement et de la maintenance des bouteilles.

Selon le type de gaz et la conception du système, des gaz inertes tels que l'azote peuvent être utilisés pour les opérations de purge.

L'armoire doit également comporter un système d'évacuation des gaz approprié. Ce système permet de maintenir une pression négative à l'intérieur de l'enceinte et d'éliminer les gaz potentiellement dangereux en cas de fuite.

Détection des fuites et fonctions de sécurité
La sécurité est une exigence fondamentale en matière de conception.

Une armoire à gaz pour semi-conducteurs peut comprendre :

détecteurs de fuites de gaz
Surveillance de la pression
Vannes d'arrêt d'urgence
Isolation automatique
Surveillance des gaz d'échappement
Verrouillage des portes
interfaces de détection d'incendie
Alarmes sonores et visuelles
Contrôle de sécurité basé sur un automate programmable
Si une situation dangereuse est détectée, le système de contrôle peut déclencher des actions de sécurité prédéfinies, telles que la coupure de l'alimentation en gaz et le déclenchement d'une alarme.

L'architecture de sécurité exacte doit être déterminée en fonction des propriétés du gaz, des exigences de l'installation, des codes applicables et de l'évaluation des risques.

Matériaux et traitement de surface
Le choix des matériaux a un impact direct sur la pureté du gaz et la durée de vie des équipements.

L'acier inoxydable 316L est couramment utilisé pour les composants de gaz UHP car il offre une bonne résistance à la corrosion et peut être fabriqué avec des finitions de surface de haute qualité.

Pour les applications semi-conducteurs particulièrement exigeantes, les composants peuvent subir un polissage électrolytique et des procédés de nettoyage spécialisés. Les surfaces polies électrolytiquement offrent une surface interne plus lisse et réduisent les zones d'accumulation potentielle de contaminants.

D'autres matériaux peuvent également être utilisés en fonction de la compatibilité avec les gaz et de la fonction des composants. Les joints, les sièges de soupape, les membranes et les composants en polymère doivent être soigneusement évalués quant à leur compatibilité chimique et leur fiabilité à long terme.

Configurations monocylindres et bicylindres
Les armoires à bouteilles de gaz de haute pureté peuvent être conçues selon plusieurs configurations.

Une armoire monocylindre convient aux applications où la consommation de gaz est relativement faible ou lorsqu'une interruption de processus est acceptable.

Une armoire à double bouteille offre généralement une plus grande flexibilité d'utilisation. Une bouteille peut fournir du gaz tandis que la seconde sert de réserve.

Pour les procédés de fabrication de semi-conducteurs à forte consommation, des configurations multicylindres ou des systèmes centralisés d'alimentation en gaz peuvent être plus appropriés.

La configuration optimale dépend de la consommation de gaz, de la capacité des bouteilles, des exigences de continuité du processus, de l'agencement des installations et de la stratégie de maintenance.

Intégration aux systèmes de distribution de gaz pour semi-conducteurs
L'armoire à bouteilles de gaz ne constitue généralement qu'un élément d'une architecture de distribution de gaz plus vaste.

Un système typique d'alimentation en gaz pour semi-conducteurs peut comprendre :

Stockage de gaz → Armoire à bouteilles de gaz → Collecteur de gaz → Panneau de contrôle de pression → Système de distribution de gaz → Équipements de process

L'armoire assure une gestion contrôlée de la source, tandis que les panneaux de contrôle de pression en aval et les systèmes de distribution gèrent le gaz avant qu'il n'atteigne les outils de traitement individuels.

La communication entre ces systèmes peut être assurée par des réseaux de contrôle industriels et des automates programmables. Les systèmes de contrôle des installations permettent de surveiller des paramètres tels que la pression, l'état des vannes et des bouteilles, les alarmes et la consommation de gaz.

Cette intégration permet une meilleure maintenance préventive et une surveillance centralisée des processus.

Considérations de conception pour le choix d'une armoire à bouteilles de gaz
Lors du choix d'une armoire pour bouteilles de gaz de haute pureté, les ingénieurs doivent évaluer plusieurs paramètres techniques.

Type de gaz
La compatibilité avec les gaz doit être prise en compte en premier lieu. Les gaz toxiques, corrosifs, inflammables, comburants, inertes et pyrophoriques peuvent nécessiter des armoires différentes.

Pression
Il faut tenir compte, lors du choix des composants, de la pression maximale du cylindre, de la pression d'entrée du régulateur et de la pression de service en aval.

débit
L'armoire doit supporter le débit de gaz requis sans créer de chute de pression excessive.

Exigences de pureté
Pour les applications UHP, la propreté des composants, la finition de surface, l'étanchéité, le volume mort et les matériaux deviennent particulièrement importants.

Niveau d'automatisation
Les armoires manuelles peuvent convenir aux systèmes simples, tandis que les armoires automatisées sont mieux adaptées à la production continue de semi-conducteurs.

Capacité d'échappement
Le système de ventilation de l'armoire doit assurer un débit d'air approprié et un confinement en dépression pour les gaz manipulés.

Entretien
La conception doit permettre aux techniciens d'accéder en toute sécurité aux bouteilles, vannes, régulateurs, filtres et autres composants sans perturber inutilement l'approvisionnement en gaz.

Applications
Les armoires à bouteilles de gaz de haute pureté sont utilisées dans de nombreuses applications de semi-conducteurs et de fabrication de pointe, notamment :

Fabrication de plaquettes semi-conductrices
systèmes CVD
Systèmes ALD
Gravure au plasma
Implantation ionique
Dépôt de couches minces
Fabrication de LED
Fabrication de MEMS
Fabrication de cellules solaires
Production de semi-conducteurs composés
Laboratoires de recherche et développement
Ils sont particulièrement précieux lorsque des gaz spéciaux dangereux et des gaz de procédé de haute pureté doivent être livrés en continu et en toute sécurité.


Conclusion
Une armoire pour bouteilles de gaz haute pureté destinée aux systèmes d'alimentation en gaz des semi-conducteurs est bien plus qu'un simple boîtier pour bouteilles de gaz. Il s'agit d'une plateforme intégrée de gestion des gaz qui combine des matériaux de haute pureté, un contrôle précis de la pression, des vannes et raccords fiables, une commutation de gaz automatisée, des systèmes de purge, une ventilation, la détection des fuites et des dispositifs de sécurité.

Avec la précision croissante des procédés de fabrication des semi-conducteurs, la qualité et la fiabilité des systèmes d'alimentation en gaz deviennent primordiales. Une armoire à bouteilles bien conçue contribue à protéger le personnel, à réduire les risques de contamination, à stabiliser la pression du gaz, à améliorer la continuité des processus et à simplifier la gestion des bouteilles.

Pour les usines de semi-conducteurs et les installations de fabrication avancées, la meilleure solution doit être conçue en fonction des propriétés spécifiques du gaz, des exigences de pureté, des conditions de pression et de débit, des exigences d'automatisation, des normes de sécurité de l'installation et des équipements de traitement en aval.

En combinant des composants UHP avec une surveillance intelligente et des systèmes de sécurité fiables, les armoires modernes pour bouteilles de gaz haute pureté constituent une base fiable pour la distribution de gaz dans les semi-conducteurs, de la source de gaz jusqu'à la chambre de traitement.
