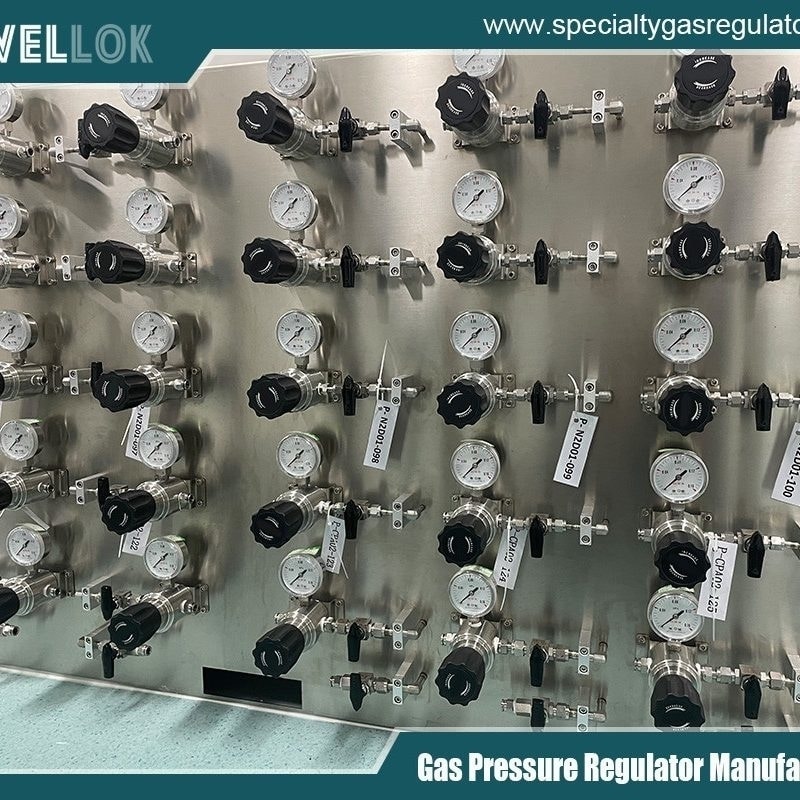

Dans les secteurs exigeants de la fabrication de semi-conducteurs, des essais aérospatiaux, de la recherche pharmaceutique et des procédés chimiques de pointe, la manipulation sûre et précise des gaz spéciaux haute pression n'est pas seulement une nécessité opérationnelle : c'est un pilier fondamental de la sécurité, de la qualité et de la réussite. À l'interface critique entre une source de gaz haute pression (souvent de 3 000 à 6 000 psi, voire plus) et un procédé sensible se trouve un composant essentiel : le détendeur de gaz spécial haute pression . Choisir un détendeur inadapté peut avoir des conséquences catastrophiques, telles que des fuites toxiques, des réactions violentes, la contamination du procédé ou une panne matérielle fatale. À l'inverse, un détendeur approprié garantit sécurité, pureté, précision et fiabilité.

Cet article constitue un cadre décisionnel complet, guidant les ingénieurs, les responsables de la sécurité et les spécialistes des achats à travers les paramètres critiques pour la sélection d'un régulateur de gaz spécial haute pression approprié.



Définissez l'application avec une clarté sans compromis
Le processus de sélection ne commence pas par un catalogue de produits, mais par un questionnaire opérationnel détaillé.

Quel est le processus exact ? S’agit-il de l’étalonnage d’instruments d’analyse, de l’alimentation d’un réacteur de dépôt chimique en phase vapeur (CVD), du remplissage d’un banc d’essai ou de la purge d’un système haute pression ? Les exigences en matière de stabilité, de débit et de précision varieront considérablement.
Quel est le cycle de service du système ? Sera-t-il utilisé en continu ou de façon intermittente ? Un usage continu exige des régulateurs fabriqués avec des matériaux robustes et conçus pour résister à la « fluage par fatigue ».
Quel est l'environnement d'exploitation ? S’agit-il d’une salle blanche, d’une hotte à flux laminaire, d’un environnement extérieur ou d’une cellule d’essai à fortes vibrations ? Les facteurs environnementaux déterminent les matériaux du boîtier, les besoins en filtration et les options de montage.

Les 10 meilleurs fabricants de vannes régulatrices de pression de gaz spécialisées en Chine


Identifier et classer le gaz : le facteur primordial
Les propriétés du gaz sont le facteur déterminant le plus important dans la conception d'un régulateur. Un régulateur adapté à l'argon ultra-pur (UHP) sera dangereusement inadapté au silane ou au chlorure d'hydrogène.

Catégorie de gaz : Classer précisément le gaz. Les catégories courantes comprennent :
Gaz inertes et nobles : Azote, argon et hélium ultra-haute performance. L'accent est mis sur la pureté et un volume interne minimal.
Gaz toxiques : Arsine, phosphine, chlore. Exiger une étanchéité absolue, souvent avec un double confinement (par exemple, un régulateur à membrane étanche à l'intérieur d'une armoire à gaz ventilée).
Gaz corrosifs : Chlorure d'hydrogène (HCl), bromure d'hydrogène (HBr), hexafluorure de tungstène (WF₆). Toutes les pièces en contact avec le fluide doivent être fabriquées en alliages spéciaux résistants à la corrosion (Hastelloy C-276, Monel) avec une finition électropolie.
Gaz pyrophoriques : Silane (SiH₄). S'enflamme spontanément à l'air. Nécessite des conceptions étanches spécifiques et des protocoles de sécurité dédiés.
Gaz réactifs de haute pureté : Hydrogène, oxygène et ammoniac de haute pureté. L'hydrogène nécessite des conceptions anti-fuites (le filetage à gauche dans certaines régions est une caractéristique de sécurité historique) ; l'oxygène exige un nettoyage sans huile et sans contaminants (« service oxygène »).
Gaz à effet de serre fluorés (gaz F) : Utilisés dans la gravure des semi-conducteurs ; présentent souvent un potentiel de réchauffement climatique (PRG) élevé, ce qui exige des conceptions étanches pour la conformité environnementale.
État physique: Le gaz est-il un gaz comprimé non liquéfiable (comme l'hélium) ou un gaz liquéfié sous pression (comme l'ammoniac ou le CO₂) ? Dans le cas des gaz liquéfiés, le régulateur doit être conçu pour supporter les risques de coups de liquide, qui peuvent provoquer des pics de pression et des blocages.




Compatibilité des matériaux : le fondement de la sécurité et de la pureté
Les matériaux internes du régulateur doivent être parfaitement compatibles avec le gaz afin d'éviter la corrosion, la génération de particules et une défaillance catastrophique.

Carrosserie et composants internes :
Acier inoxydable (316L) : Norme pour la plupart des applications de haute pureté et modérément corrosives. Le « L » indique une faible teneur en carbone, prévenant ainsi la sensibilisation et la corrosion des soudures.
Hastelloy C-276 / Monel : Indispensable pour les halogènes hautement corrosifs et les gaz acides, l'Hastelloy offre une résistance supérieure aux chlorures.
Laiton: Parfois utilisé pour des applications non corrosives et non spécialisées, mais généralement évité pour les gaz spéciaux de haute pureté ou corrosifs en raison du lessivage du zinc.
Joints et diaphragmes : Cela représente un point de défaillance potentiel en cas d'incompatibilité.
Élastomères (Viton®, Kalrez®, EPDM) : Sélectionnés pour leur compatibilité avec des gaz spécifiques et des plages de température particulières. Le Viton est couramment utilisé pour les hydrocarbures ; le Kalrez est employé pour les produits chimiques agressifs.
Métallique (acier inoxydable, nickel) : Utilisé pour les joints à diaphragme dans les applications de gaz ultra-purs ou hautement réactifs, assurant une barrière hermétique à perméabilité nulle.
PTFE (Téflon®) : Excellente inertie chimique, utilisée pour les matériaux de sièges et dans certaines conceptions de diaphragmes.
Finition de surface: Pour les applications UHP, les surfaces internes sont électropolies (à un Ra de 10-15 micro-pouces ou mieux) pour créer une surface lisse et passive qui minimise les points d'adsorption de l'humidité et des contaminants et facilite une purge efficace.




Pressions nominales et étages : adapter la force
Pression d'entrée maximale (P1) : Cette pression doit être supérieure à la pression maximale admissible à la source. Les bouteilles haute pression standard ont une pression de 2 200 à 2 600 psi, mais certaines bouteilles spéciales et composites peuvent atteindre 3 000, 4 500, voire 6 000 psi. La pression d'entrée nominale du régulateur doit être marquée et certifiée pour cette valeur maximale.
Plage et contrôle de la pression de sortie (P2) : Définissez la pression de refoulement requise et le niveau de régulation nécessaire. S'agit-il d'une pression fixe ou variable ? Les applications haute pression exigent souvent une régulation précise à des pressions de sortie plus basses.
Régulation à un ou deux niveaux :
Monophasé : Plus économique, plus simple. La pression de sortie diminue lorsque la pression d'entrée du cylindre baisse. Convient aux applications où une faible variation de pression est acceptable.
En deux étapes : Ce dispositif intègre deux mécanismes de régulation dans un seul boîtier. Le premier étage compense la perte de pression dans la bouteille, assurant une pression intermédiaire constante au second étage. Il en résulte une pression de refoulement quasi constante, de la bouteille pleine à la bouteille vide. Cette caractéristique est souvent essentielle pour les applications de gaz spéciaux haute pression exigeant une grande stabilité de processus, notamment pour l'étalonnage ou la recherche.




Capacité de débit (Cv) et type de construction
Exigence de débit : Calculez le débit requis (en SCFH ou SLPM) pour votre procédé. Le régulateur doit présenter un coefficient de débit (Cv) suffisant pour assurer ce débit sans provoquer de chute de pression importante et instable. Un sous-dimensionnement engendre une instabilité ; un surdimensionnement peut rendre difficile un contrôle précis à faible débit.
Conception à diaphragme ou à piston :
Type diaphragme : Solution de choix pour les gaz spéciaux, toxiques et de haute pureté. La membrane flexible constitue une barrière statique et imperméable entre le gaz de procédé et le ressort/l'environnement ambiant. Elle offre une meilleure sensibilité, un volume interne réduit (purge facilitée) et, en cas de défaillance, un arrêt automatique du flux.
Type piston : Conçu pour des pressions d'entrée et des débits très élevés, où la robustesse prime sur l'ultra-pureté. Il est doté de joints dynamiques susceptibles de s'user et moins adaptés aux gaz les plus sensibles ou dangereux.




Caractéristiques de sécurité : protections non négociables
Soupape de décharge de pression interne : Élément essentiel côté basse pression (sortie). Il protège les équipements en aval en cas de défaillance du siège secondaire du régulateur, évitant ainsi une surpression dangereuse.
Rupture discale (éclatement discal) : Dispositif de sécurité non refermable côté haute pression (entrée). Il éclate à une pression supérieure à la pression nominale du régulateur mais inférieure au point le plus faible du système, offrant ainsi une voie d'évacuation finale en cas de défaillance du corps du régulateur ou d'incendie.
Filtre: Un filtre à particules haute pression intégré à l'entrée protège les sièges de soupape délicats du régulateur contre toute contamination provenant du cylindre.
Intégrité des fuites : Pour les gaz toxiques et pyrophoriques, spécifiez des régulateurs conçus pour une étanchéité parfaite à l'hélium (par exemple, < 1 x 10⁻⁹ atm cc/s). Ces régulateurs peuvent comporter des membranes soudées afin d'éliminer tout risque de fuite.




Connexions et certifications
Connexions d'entrée: Le raccord doit correspondre à la sortie de la vanne de la bouteille. Cette correspondance est définie par les normes CGA (Compressed Gas Association) en Amérique du Nord (par exemple, CGA 350 pour le HCl, CGA 634 pour le silane) ou par les normes DIN/ISO ailleurs. L'utilisation du raccord approprié, spécifique au gaz, est une mesure de sécurité primordiale pour éviter les risques de raccordements croisés dangereux.
Connexions de sortie : Doit être compatible avec votre système. Pour une étanchéité optimale, les joints d'étanchéité métalliques sont supérieurs aux raccords à filetage conique (NPT).
Certifications : Le régulateur doit être certifié pour la pression et l'usage auxquels il est destiné. Recherchez les marquages ​​ASME/ANSI, CE/PED (pour l'Europe) et la conformité aux normes industrielles en vigueur (par exemple, SEMI pour les équipements semi-conducteurs).




Réputation et assistance des fournisseurs
Choisissez un fabricant ou un distributeur possédant une expertise reconnue dans la manipulation de régulateurs de gaz spéciaux haute pression.

Fournissent-ils des tableaux de compatibilité des matériaux détaillés et spécifiques à chaque gaz ?
Peuvent-ils fournir une traçabilité documentée pour les matériaux et les certifications ?
Proposent-ils des services d'assistance technique et de validation (comme des tests d'étanchéité) ?
L'accès à un service d'experts locaux et à des pièces détachées est-il possible ?




Coût total de possession (CTP) par rapport au prix initial
Le régulateur le moins cher est souvent le plus coûteux à long terme. Prenons l'exemple suivant :

Coût initial vs. Coût du cycle de vie: Un régulateur de haute qualité peut durer plus de 10 ans avec un entretien approprié, tandis qu'un régulateur de mauvaise qualité peut tomber en panne rapidement, entraînant des temps d'arrêt coûteux ou des incidents de sécurité.
Kits de service et de remise en état : Disponibilité et coût des pièces de rechange.
Perte de rendement du processus : Le coût d'un lot de semi-conducteurs endommagé ou de données de recherche inexactes en raison de l'instabilité ou de la contamination du régulateur est astronomique par rapport au prix du régulateur.




Consultation d'experts : l'étape finale
Compte tenu des enjeux, il est toujours conseillé de consulter un ingénieur d'application qualifié du fabricant du régulateur ou un intégrateur de systèmes de gaz spécialisé. Présentez-lui les données détaillées de votre application et de votre gaz (étapes 1 et 2). Son expertise permettra de valider votre choix, de mettre en lumière des points importants que vous auriez pu négliger et de vous recommander des modèles spécifiques aux performances éprouvées dans des conditions d'utilisation identiques.





Conclusion


Les 10 meilleurs fabricants de vannes régulatrices de pression de gaz spécialisées en Chine
Choisir un régulateur de gaz spécial haute pression est une démarche systématique de gestion des risques et d'ingénierie de précision. Il ne s'agit pas simplement d'acquérir un produit standard, mais de spécifier un équipement de sécurité critique. En définissant rigoureusement l'application, en tenant compte des risques inhérents au gaz, en exigeant des matériaux compatibles et des dispositifs de sécurité appropriés, et en privilégiant la qualité certifiée au coût initial, vous vous assurez bien plus qu'un simple composant.



Vous garantissez l'intégrité de vos procédés, la sécurité de votre personnel, la fiabilité de vos données et la protection de votre investissement. Dans le secteur exigeant des gaz spéciaux, le régulateur n'est pas une simple vanne ; il est le garant de la sécurité. Choisir le bon régulateur est une responsabilité fondamentale pour toute organisation à la pointe de la technologie et de la science.
