Comment fonctionne un boîtier collecteur de vannes à gaz SiH4

Comment fonctionne un boîtier collecteur de vannes à gaz SiH4

Dans le domaine de la fabrication de semi-conducteurs et du traitement des matériaux avancés, la manipulation sûre et précise des gaz spéciaux est primordiale. Le silane (SiH4), un gaz incolore et pyrophorique reconnu pour sa réactivité et son utilisation dans les procédés de dépôt chimique en phase vapeur (CVD), nécessite un équipement spécialisé pour garantir une distribution contrôlée et minimiser les risques. Parmi ces systèmes critiques figure le boîtier collecteur de vannes de gaz SiH4 (VMB), un ensemble compact et fermé conçu pour réguler, distribuer et contrôler le débit de silane gazeux depuis les bouteilles de stockage vers les outils de traitement. Cet article détaille le fonctionnement technique d'un VMB de SiH4, en explorant ses composants, ses principes de fonctionnement, ses mécanismes de sécurité et ses applications. La compréhension de son fonctionnement permettra aux ingénieurs et techniciens d'apprécier son intégration dans les systèmes de distribution de gaz de haute pureté, améliorant ainsi l'efficacité et la sécurité en milieu industriel.




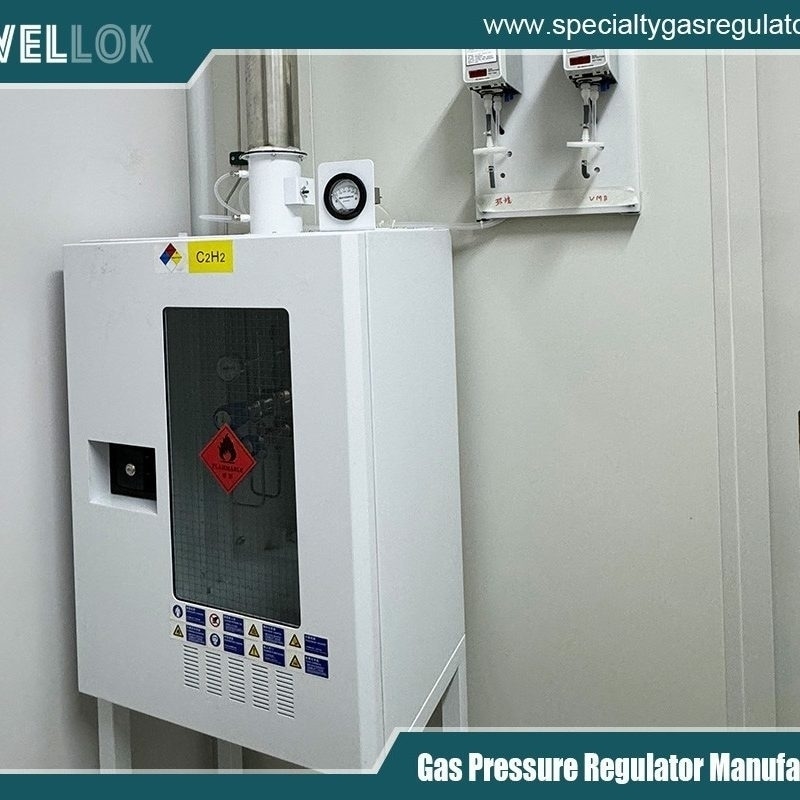

boîte de distribution de la vanne de gaz sih4
Les principes fondamentaux du SiH4 et les défis liés à sa manipulation

Le silane, de formule chimique SiH₄, est un hydrure de silicium qui se décompose facilement en présence d'oxygène ou d'humidité, et s'enflamme souvent spontanément. Il est largement utilisé dans la production de plaquettes de silicium, de cellules solaires et de transistors à couches minces grâce à sa capacité à déposer des couches de silicium à des températures relativement basses. Cependant, sa nature dangereuse – classé comme extrêmement inflammable et toxique – exige des mesures rigoureuses de confinement et de contrôle. Les systèmes de distribution de gaz traditionnels, tels que les simples régulateurs et tubes, sont inadaptés au SiH₄ car ils ne présentent pas la redondance et la surveillance nécessaires pour prévenir les fuites, les surpressions ou les rejets accidentels.

Découvrez le boîtier de distribution de gaz : un coffret modulaire en acier inoxydable abritant un réseau de vannes, de régulateurs, de manomètres et de capteurs. Généralement fixé au mur ou sur pied, un boîtier de distribution de gaz pour SiH4 est conçu pour supporter des pressions jusqu'à 3 000 psi tout en maintenant des niveaux de pureté extrêmement élevés, souvent supérieurs à 99.999 %, afin d'éviter toute contamination dans les procédés sensibles. Ce boîtier sert d'intermédiaire entre les bouteilles de gaz (stockées dans une armoire déportée) et les équipements en aval, permettant un contrôle automatisé ou manuel du débit de gaz.



Composants clés d'un boîtier collecteur de vannes à gaz SiH4

Un système standard de gestion des gaz sous SiH4 comprend plusieurs composants interconnectés, chacun jouant un rôle spécifique. Au cœur du système se trouve le collecteur lui-même, un ensemble de tuyaux et de vannes interconnectés permettant de basculer entre plusieurs sources de gaz. Cette redondance garantit un approvisionnement continu ; par exemple, si une bouteille est vide, le système peut basculer automatiquement sur une autre sans interruption de fonctionnement.

Les raccords d'entrée sont équipés de clapets anti-retour et de filtres haute intégrité afin d'empêcher le reflux et d'éliminer les particules du gaz entrant. Les régulateurs de pression, souvent à double étage pour un contrôle précis, réduisent la pression élevée de la bouteille (généralement de 1 500 à 2 000 psi) à une pression de ligne utilisable (environ 50 à 100 psi). Ces régulateurs intègrent des membranes en matériaux résistants à la corrosion, tels que l'Hastelloy ou le Monel, afin de supporter la réactivité du SiH4.

Les vannes sont les éléments essentiels du VMB. Les vannes d'isolement à commande pneumatique, alimentées par air comprimé ou azote, assurent une fermeture sécurisée en cas d'urgence. Les vannes à bille ou à pointeau permettent un réglage précis des débits, tandis que les vannes de limitation de débit (EFV) se ferment automatiquement si le débit dépasse les limites prédéfinies, signalant ainsi une fuite potentielle. Des manomètres et des transducteurs surveillent la pression en plusieurs points et transmettent les données à un automate programmable (PLC) ou à un système de contrôle-commande distribué (DCS).

Les capteurs jouent un rôle essentiel dans la surveillance en temps réel. Les détecteurs de gaz toxiques, tels que les capteurs électrochimiques spécifiques au SiH4, alertent les opérateurs dès 5 ppm de concentration. Les débitmètres, souvent des régulateurs de débit massique (MFC), garantissent des débits précis, en compensant les variations de température et de pression. L'enceinte est ventilée et ses orifices d'échappement sont reliés à un système d'épuration pour neutraliser les gaz qui s'échappent.



Principes de fonctionnement : Fonctionnement du VMB étape par étape

Le fonctionnement d'un collecteur de gaz SiH4 commence par l'approvisionnement en gaz. Les bouteilles sont raccordées aux orifices d'entrée du collecteur par des flexibles. À la mise en marche, manuelle via un panneau de commande ou automatique par un automate programmable, le système effectue un autocontrôle : les vannes s'actionnent pour vérifier leur intégrité, les pressions sont égalisées et les capteurs s'étalonnent.

Le gaz pénètre dans le régulateur principal, où sa pression est abaissée à une pression intermédiaire. Un cycle de purge suit généralement, utilisant un gaz inerte comme l'azote pour rincer les conduites et éliminer toute trace d'air ou d'humidité résiduelle susceptible de réagir avec le SiH4. Cette étape est cruciale, car même des traces d'oxygène peuvent provoquer une décomposition, formant des particules de dioxyde de silicium qui obstruent les conduites.

Une fois purgées, les vannes d'isolement s'ouvrent, permettant au SiH4 de circuler dans le collecteur. Le régulateur de débit massique (MFC) contrôle le débit, généralement en centimètres cubes standard par minute (sccm), en fonction des besoins du procédé. En présence de plusieurs sorties, des vannes de dérivation acheminent le gaz vers des équipements spécifiques, tels que les chambres CVD.

Pendant toute la durée de fonctionnement, l'automate programmable surveille en continu les paramètres. Par exemple, si la pression chute en dessous d'un seuil prédéfini (indiquant un épuisement du cylindre), le système bascule sur un cylindre de secours via des vannes de commutation. En cas d'anomalie, comme une brusque montée en pression ou une fuite détectée, la procédure d'arrêt d'urgence (AAU) se déclenche : toutes les vannes se ferment, les purgeurs s'ouvrent et les alarmes retentissent. Après l'arrêt, une procédure de purge et d'évacuation permet d'évacuer le SiH4 résiduel vers un système d'élimination sécurisé.

Les VMB avancés intègrent des fonctionnalités intelligentes, telles que la surveillance à distance via Ethernet ou interfaces sans fil. L'enregistrement des données permet de suivre les habitudes d'utilisation et d'effectuer une maintenance prédictive, comme le remplacement des régulateurs avant toute panne.



Mécanismes de sécurité : atténuation des risques liés à la manipulation du SiH4

La sécurité est primordiale dans la conception des VMB , compte tenu des risques liés au SiH4. L'enceinte est fabriquée en acier inoxydable 316L avec des soudures étanches et est généralement conçue pour les environnements explosifs (Classe I, Division 1). La configuration à double purge (DBB) permet, lors de l'isolation d'une section, d'évacuer le gaz emprisonné, réduisant ainsi le risque de fuite accidentelle pendant la maintenance.

La détection des fuites est multifacettes : outre les capteurs de gaz, les tests d’étanchéité à l’hélium lors de l’installation vérifient l’intégrité du système à 10⁻⁹ atm·cm³/s. La protection contre les surpressions est assurée par des disques de rupture et des soupapes de décharge qui dévient la surpression vers une torchère ou un épurateur.

Le système d'extinction d'incendie est intégré, avec des détecteurs UV/IR déclenchant la libération de CO2 ou d'agent propre. Les panneaux d'interface homme-machine (IHM) offrent des commandes intuitives, avec des dispositifs de consignation/déconsignation pour une maintenance en toute sécurité. La conformité aux normes telles que SEMI S2 (pour la sécurité des équipements semi-conducteurs) et NFPA 55 (pour les gaz comprimés) garantit que le VMB répond aux normes de sécurité internationales.



Applications dans l'industrie

Les VMB de SiH4 sont indispensables dans les usines de semi-conducteurs, où elles alimentent les systèmes de dépôt chimique en phase vapeur assisté par plasma (PECVD) pour la fabrication de silicium amorphe. Dans le domaine photovoltaïque, elles permettent la production de panneaux solaires à couches minces. Les laboratoires de recherche utilisent des VMB de plus petite taille pour des expériences de croissance épitaxiale. Outre les applications à base de silicium, des systèmes similaires traitent d'autres hydrures gazeux comme le germane (GeH4) dans la fabrication de semi-conducteurs composés.

La modularité des collecteurs à volume variable (VMB) permet une personnalisation : pour les usines à haut débit, les collecteurs multicylindres augmentent la capacité ; pour la R&D, des conceptions compactes suffisent. L’intégration aux systèmes de gestion technique du bâtiment (GTB) permet une surveillance des gaz à l’échelle de l’installation, optimisant ainsi la consommation d’énergie et la sécurité.



Défis et tendances futures

Malgré leur robustesse, les VMB en SiH4 présentent des défis tels que la compatibilité des matériaux (le SiH4 peut dégrader certains polymères) et la nécessité d'un étalonnage fréquent. Leur maintenance exige une formation spécialisée pour la manipulation de matières dangereuses.

À l'avenir, les progrès incluent l'analyse prédictive basée sur l'Internet des objets (IoT), utilisant l'intelligence artificielle pour prévoir les pannes à partir des données des capteurs. Les conceptions durables visent à réduire la consommation de gaz de purge, conformément aux objectifs de production écologique. Les systèmes hybrides combinant des systèmes de gestion des bouteilles de gaz (VMB) avec des générateurs de gaz sur site pourraient minimiser les risques liés à la manipulation des bouteilles.




boîte de distribution de la vanne de gaz sih4
Conclusion

Le boîtier collecteur de vannes pour gaz SiH4 illustre l'ingéniosité technique en matière de gestion des gaz dangereux. En intégrant vannes, régulateurs, capteurs et commandes dans un boîtier sécurisé, il garantit une distribution précise et sûre du silane pour les procédés industriels critiques. La compréhension de ses composants et de son fonctionnement permet aux professionnels d'optimiser les performances, de prévenir les incidents et de stimuler l'innovation dans le domaine des matériaux. Face à l'évolution technologique, le boîtier collecteur de vannes restera un élément de sécurité essentiel pour le développement de l'électronique de pointe et des solutions d'énergies renouvelables.
