Comment fonctionne un régulateur de gaz à deux étages ?

Comment fonctionne un régulateur de gaz à deux étages ?

Les régulateurs de gaz sont des composants essentiels des systèmes de distribution de gaz sous pression, tels que le propane, le gaz naturel ou l'air comprimé. Ils garantissent une pression de gaz constante et sûre pour les appareils et équipements situés en aval. Parmi les différents types, le régulateur de gaz à deux étages se distingue par sa capacité à assurer un contrôle précis de la pression, notamment dans les applications où la pression d'entrée fluctue fortement. Cet article explore le fonctionnement d'un régulateur de gaz à deux étages , en expliquant sa conception, son utilisation et ses avantages d'un point de vue technique.

Un régulateur à un étage réduit la pression en une seule étape, ce qui peut entraîner des variations de pression de sortie dues aux fluctuations de la pression d'entrée ou de la demande. À l'inverse, un régulateur à deux étages effectue cette réduction en deux étapes successives, offrant ainsi une stabilité et une sécurité accrues. Couramment utilisés dans les environnements résidentiels, commerciaux et industriels (par exemple, pour les réservoirs de propane destinés aux barbecues, aux systèmes de chauffage ou aux opérations de soudage), ces régulateurs sont conçus pour supporter des pressions d'entrée élevées (jusqu'à 250 psi, voire plus) et fournir des pressions de sortie basses et stables (généralement 11 pouces de colonne d'eau pour le propane).

Pour comprendre le fonctionnement d'un régulateur à deux étages, il est nécessaire de maîtriser la dynamique des fluides, les principes du génie mécanique et les normes de sécurité. Nous allons l'expliquer étape par étape, en commençant par les concepts fondamentaux.

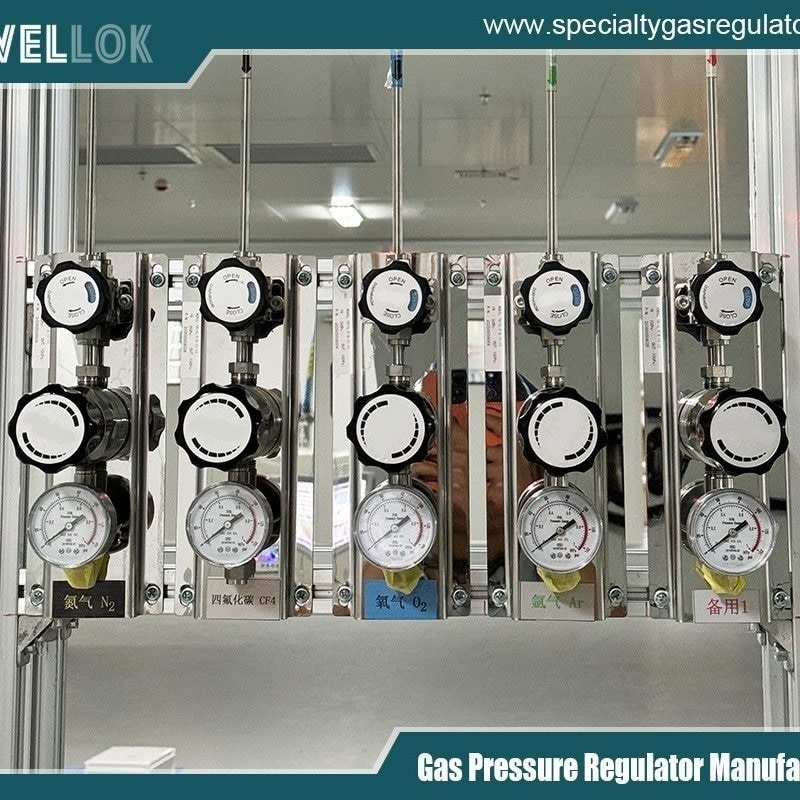

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Principes de base de la régulation de la pression des gaz

Un régulateur de gaz fonctionne essentiellement selon le principe de l'équilibre des forces pour maintenir une pression constante. Le gaz entre dans le régulateur à haute pression et en sort à une pression plus basse et régulée. Ce résultat est obtenu grâce à une combinaison de ressorts, de membranes et de soupapes qui réagissent aux différences de pression.

L'équation fondamentale qui régit ce phénomène découle de la loi de Boyle et de la loi des gaz parfaits, mais en pratique, elle concerne l'équilibre des forces. La pression de sortie (P_out) est déterminée par la force du ressort (F_ressort) agissant sur une membrane, opposée à la force de pression du gaz (F_gaz = P_out * A_membrane, où A est la surface de la membrane). Lorsque la demande augmente, la pression diminue légèrement, ce qui permet au ressort d'ouvrir davantage la vanne et d'accroître le débit jusqu'à ce que l'équilibre soit rétabli.

Dans un système à deux étages, ce processus est divisé : le premier étage assure la réduction de pression globale de la haute à la moyenne pression, tandis que le second étage l'ajuste finement à la pression de sortie finale. Cette division minimise l'impact des variations de pression d'entrée sur la sortie, car le second étage reçoit une pression d'entrée relativement stable.



Composants d'un régulateur de gaz à deux étages

Un régulateur à deux étages typique se compose de deux corps de régulateur interconnectés, souvent intégrés dans un seul boîtier pour plus de compacité. Ses principaux composants sont :

– Raccord d’entrée : Orifice haute pression permettant le raccordement à la source de gaz, telle qu’une bouteille ou une canalisation. Il comprend des filtres pour empêcher l’entrée de débris.

– Détendeur de premier étage : Il comprend une membrane haute pression, un ressort puissant, un clapet et un orifice. Le ressort est calibré pour des pressions plus élevées.

– Chambre intermédiaire : Un passage ou un tube reliant le premier et le deuxième étage, où le gaz est à une pression intermédiaire (généralement 5 à 10 psi pour les systèmes au propane).

– Détendeur de deuxième étage : Similaire au premier, mais doté d’un diaphragme plus grand et d’un ressort plus souple pour une meilleure sensibilité aux basses pressions. Il comprend un évent pour la décompression en cas de surpression.

– Raccordement de sortie : Fournit le gaz à la pression régulée à la conduite de l’appareil.

– Mécanismes de réglage : vis ou boutons pour régler la pression de sortie, bien que beaucoup soient préréglés en usine.

– Dispositifs de sécurité : soupapes de décharge, dispositif d'arrêt en cas de surpression (OPSO) et dispositif d'arrêt en cas de sous-pression (UPSO) pour prévenir les risques tels que les fuites ou les explosions.

Les matériaux utilisés sont généralement le laiton, l'acier inoxydable ou le zinc moulé sous pression, pour leur résistance à la corrosion et leur durabilité. Les joints sont en élastomères comme le nitrile ou le Viton, compatibles avec le type de gaz.



Fonctionnement de la première étape

Le premier étage est conçu pour résister à des pressions d'entrée extrêmement élevées et les réduire. Le gaz pénètre par l'orifice d'entrée à une pression de 100 à 250 psi, par exemple, depuis une bonbonne de propane. Il rencontre la soupape du premier étage, normalement fermée par la force du ressort.

Dès que la demande de gaz augmente (par exemple, lorsqu'un appareil est mis en marche), la pression en aval chute, créant une différence de pression. Cette différence agit sur le diaphragme, comprimant le ressort et soulevant le clapet de son siège. Le gaz s'écoule alors par l'orifice vers la chambre intermédiaire.

Le premier étage maintient une pression intermédiaire en équilibrant la force exercée par la pression d'entrée sur le ressort et le diaphragme. Si la pression d'entrée augmente (en raison des variations de température dans le réservoir), la soupape se ferme légèrement pour compenser et éviter une surpression en aval. Inversement, si la pression d'entrée diminue, elle s'ouvre davantage.

Techniquement, le premier étage fonctionne comme un régulateur à action directe, où l'élément sensible (diaphragme) commande directement la vanne. La chute de pression à travers le premier étage est importante, souvent de 250 psi à 10 psi, réduisant ainsi la charge sur le deuxième étage.



Fonctionnement du deuxième étage

Le deuxième étage reçoit le gaz à pression intermédiaire et le réduit encore jusqu'au niveau utilisable, par exemple 0.4 psi (11 pouces de colonne d'eau) pour les appareils ménagers. Sa conception est plus sensible, avec une membrane de plus grande surface pour détecter les variations de pression les plus infimes.

À l'instar du premier étage, le diaphragme du deuxième étage réagit à la pression de sortie. Lorsque la demande augmente, le diaphragme se déforme, comprimant son ressort et ouvrant la vanne pour laisser passer davantage de gaz provenant de la chambre intermédiaire. Cet étage joue le rôle d'amortisseur, isolant la sortie des fluctuations de pression d'entrée.

Un avantage majeur réside dans le système de verrouillage : en l’absence de débit, la soupape se ferme hermétiquement, empêchant toute remontée de pression. L’orifice de ventilation permet d’évacuer en toute sécurité la surpression en cas de défaillance de la membrane, en dirigeant les gaz loin des sources d’inflammation.

Mathématiquement, la régulation de pression globale peut être modélisée comme un système de contrôle en cascade. Le gain du premier étage (taux de réduction de pression) est multiplié par celui du second, assurant ainsi une grande précision. Par exemple, si le premier étage varie de 10 % en raison de variations de la pression d'entrée, le second étage peut amplifier la stabilité, limitant la variation de la pression de sortie à moins de 1 %.



Avantages et applications

Les régulateurs à deux étages excellent dans les situations présentant des pressions d'entrée variables ou de longues conduites d'alimentation, où la chute de pression (due au frottement) peut affecter les performances. Ils offrent :

– Stabilité : La pression de sortie reste constante, ce qui est crucial pour une combustion efficace dans les brûleurs ou un contrôle précis dans les processus industriels.

– Sécurité : Risque réduit de surpression, avec des soupapes de décharge intégrées conformes aux normes telles que ANSI Z21.18 ou CSA 6.3.

– Efficacité : Pertes d’énergie réduites et capacité de débit supérieure à celle des unités à un seul étage.

Les applications comprennent les systèmes de propane pour véhicules récréatifs, où la pression du réservoir varie en fonction de la température ; les cuisines commerciales pour un approvisionnement constant en gaz de plusieurs appareils ; et les installations de soudage à l’oxygène ou à l’acétylène, garantissant un fonctionnement sûr du chalumeau.

Dans les contextes industriels, ils s'intègrent aux systèmes SCADA de surveillance, en utilisant des transducteurs de pression pour enregistrer les données.




Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Entretien et considérations de sécurité

Un entretien adéquat garantit la longévité et la sécurité. Il est essentiel de procéder régulièrement à des inspections pour détecter les fuites (à l'aide d'eau savonneuse), l'usure du diaphragme ou la corrosion. Remplacez les régulateurs tous les 10 à 15 ans ou selon les recommandations du fabricant.

L'installation doit respecter les normes : montage vertical, protection contre les intempéries et utilisation de raccords compatibles. Ne jamais contourner les dispositifs de sécurité.

En cas de dysfonctionnement, des symptômes tels que des variations de la hauteur de la flamme indiquent un problème. Le dépannage consiste à vérifier la pression d'entrée, à nettoyer les filtres ou à ajuster les ressorts ; ces tâches doivent être effectuées par des techniciens qualifiés.

En résumé, le régulateur de gaz à deux étages, grâce à son mécanisme de double réduction, assure une distribution de gaz fiable et sûre. En divisant la chute de pression, il atténue les problèmes inhérents aux modèles à un seul étage, ce qui le rend indispensable dans les systèmes de gaz modernes.

Pour en savoir plus sur le fonctionnement d'un régulateur de gaz à deux étages , vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/double-stage-pressure-regulators/.
