Régulateurs de contre-pression vs Régulateurs de réduction de pression

Régulateurs de contre-pression vs Régulateurs de réduction de pression

Dans les systèmes de contrôle des fluides, les régulateurs jouent un rôle crucial dans le maintien de niveaux de pression optimaux, garantissant ainsi sécurité, efficacité et performance. Deux types courants de régulateurs de pression sont le régulateur de contre-pression (RCP) et le régulateur de réduction de pression (RRP). Bien que ces deux dispositifs gèrent la pression dans les canalisations, les réservoirs et les équipements de process, ils fonctionnent selon des principes différents et ont des applications distinctes. Comprendre les différences entre un RCP et un RRP est essentiel pour les ingénieurs, les techniciens et les concepteurs de systèmes dans des secteurs tels que le pétrole et le gaz, la chimie, l'industrie pharmaceutique et le traitement de l'eau.

Un régulateur de pression, souvent appelé simplement réducteur de pression, est conçu pour abaisser la pression d'une source haute pression à un niveau plus gérable en aval. À l'inverse, un régulateur de contre-pression maintient une pression constante en amont en évacuant le fluide excédentaire lorsque la pression dépasse un seuil prédéfini. Cet article examine en détail les aspects techniques de chaque régulateur, leurs mécanismes de fonctionnement, leurs applications et propose une comparaison approfondie afin d'aider les professionnels à choisir l'appareil le plus adapté à leurs besoins. L'étude de ces régulateurs permet de comprendre leur rôle essentiel dans la maîtrise précise des dynamiques des fluides complexes.

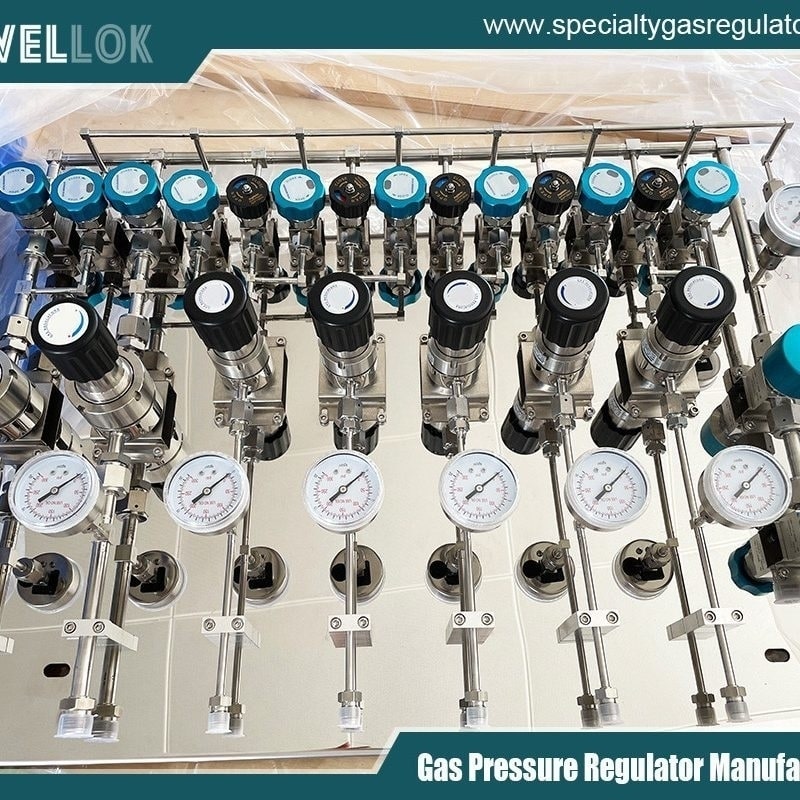

régulateur de contre-pression vs régulateur réducteur de pression
Comprendre les régulateurs de pression

Les régulateurs de pression sont omniprésents dans les systèmes où il est nécessaire de réduire les pressions d'entrée élevées afin de protéger les composants en aval ou de répondre aux exigences opérationnelles. Leur fonction principale est de fournir une pression de sortie constante, quelles que soient les fluctuations de la pression ou du débit d'entrée.

Principe de fonctionnement

Un régulateur de pression typique (PRR) se compose d'un corps de vanne, d'un élément sensible (tel qu'un diaphragme ou un piston), d'un ressort et d'un mécanisme de réglage. La pression d'entrée pénètre dans le régulateur et exerce une pression sur l'élément sensible. Le ressort contrebalance cette force, et la vanne module son ouverture pour maintenir la pression de sortie souhaitée. Si la pression d'entrée augmente, la vanne se ferme légèrement pour limiter le débit et empêcher la pression de sortie de monter. Inversement, si la pression de sortie chute en raison d'une augmentation de la demande, la vanne s'ouvre davantage pour augmenter le débit.

Il existe deux principaux types de régulateurs de pression : à action directe et à commande pilote. Les régulateurs à action directe sont plus simples et conviennent aux applications à faible débit, leur régulation reposant uniquement sur le ressort et le diaphragme. Les versions à commande pilote utilisent une vanne pilote de plus petite taille pour contrôler une vanne principale de plus grande taille, offrant ainsi une meilleure précision et une capacité de débit supérieure. Ces régulateurs peuvent réduire la pression de plusieurs milliers de psi à quelques fractions seulement, avec une précision souvent comprise entre 1 et 5 % de la valeur de consigne.

Applications

Les réducteurs de pression (PRR) sont couramment utilisés dans les réseaux de distribution de gaz pour abaisser la pression dans les canalisations, que ce soit pour un usage résidentiel ou industriel. Dans les systèmes d'air comprimé, ils empêchent la surpression des outils et des machines. Dans les systèmes hydrauliques, ils protègent les actionneurs sensibles des pressions élevées des pompes. Par exemple, dans une conduite de gaz naturel, un PRR peut réduire la pression de 500 psi à 5 psi pour assurer une alimentation sûre des appareils.

Avantages et limites

Les principaux avantages des régulateurs de pression à rupture (PRR) résident dans leur capacité à fournir une pression aval stable, leur facilité d'installation et leurs faibles besoins d'entretien. Cependant, ils ne sont pas idéaux pour les applications présentant une contre-pression ou nécessitant un contrôle de la pression amont, car ils ne permettent pas d'évacuer les surpressions.



Comprendre les régulateurs de contre-pression

Les régulateurs de contre-pression , également appelés régulateurs de maintien de pression ou de décharge, servent à contrôler la pression à l'entrée. Ils agissent comme une soupape de sécurité en s'ouvrant pour libérer du fluide lorsque la pression en amont dépasse le point de consigne, empêchant ainsi toute surpression.

Principe de fonctionnement

Un régulateur de pression de bloc (BPR) présente une construction similaire à celle d'un régulateur de pression de bloc (PRR), mais fonctionne en sens inverse. Il comprend une vanne, un capteur et un mécanisme à ressort. La pression en amont agit sur le capteur et, lorsqu'elle dépasse la force du ressort, la vanne s'ouvre pour évacuer le fluide vers une zone de plus basse pression, comme l'atmosphère ou une conduite de retour. Ceci permet de maintenir la pression en amont au niveau souhaité. Contrairement aux PRR, les BPR ne régulent pas la pression en aval ; leur sortie est généralement reliée à un système de drainage ou de recyclage.

Les régulateurs de pression à bulle (BPR) peuvent être à ressort pour les opérations simples ou à dôme pour un contrôle plus précis à l'aide d'une pression de référence. Dans les modèles à dôme, un gaz ou un fluide externe fournit la force de chargement, permettant des réglages à distance et une plus grande précision dans les systèmes dynamiques.

Applications

Les régulateurs de pression de contre-pression (BPR) sont essentiels dans les procédés nécessitant une pression amont constante, comme les conduites de refoulement des pompes, où ils préviennent la cavitation en maintenant une contre-pression sur la pompe. Dans les réacteurs chimiques, ils maintiennent la pression nécessaire au respect des vitesses de réaction. Dans les systèmes de décharge, ils protègent les cuves contre la rupture en évacuant la surpression. Par exemple, dans un système de chromatographie, un BPR maintient la pression de la colonne afin d'optimiser l'efficacité de la séparation.

Avantages et limites

Les purgeurs de pression sont particulièrement efficaces pour assurer la protection contre les surpressions et maintenir la stabilité du système en amont. Robustes, ils peuvent supporter les fluides corrosifs grâce à des matériaux adaptés. Cependant, leur purge consomme du fluide, ce qui peut engendrer des déchets, et ils nécessitent un système d'évacuation approprié pour le fluide relâché.



Principales différences entre BPR et PRR

Bien que les deux régulateurs gèrent la pression, leur mode de fonctionnement les distingue. Un régulateur de pression (PRR) est installé pour contrôler la pression en aval, agissant comme un réducteur de pression dans le circuit hydraulique. Il module le débit pour atteindre la pression de sortie souhaitée, ce qui le rend idéal pour les applications côté alimentation. En revanche, un régulateur de pression en amont (BPR) contrôle la pression en amont en évacuant l'excès, fonctionnant davantage comme une soupape de décharge dans les conduites de dérivation ou d'évent.

En termes de sens d'écoulement, les PRR gèrent le flux de l'entrée vers la sortie, la pression chutant à travers le dispositif. Les BPR, quant à eux, ne sont généralement exposés au flux que lors de leur décharge, le flux principal les contournant jusqu'à leur activation. Leur sensibilité à la contre-pression diffère également : les PRR peuvent être affectés par des restrictions en aval, pouvant entraîner un fluage (augmentation progressive de la pression), tandis que les BPR sont conçus pour gérer ces situations en agissant en amont.

Les indicateurs de performance varient également. Les régulateurs de pression à débit variable (PRR) sont évalués selon leur chute de pression (débit en fonction de l'augmentation du débit) et leur capacité à couper le débit en l'absence de demande. Les régulateurs de pression à décharge rapide (BPR) sont évalués selon leur pression de réarmement (pression à laquelle la vanne se ferme après décharge) et leur pression de purge (différence entre la pression d'ouverture et la pression de réarmement). Les matériaux et les dimensions sont similaires, souvent en acier inoxydable ou en laiton pour une meilleure durabilité, mais les BPR peuvent nécessiter des orifices plus larges pour une décharge rapide.



Similitudes et utilisation complémentaire

Malgré leurs différences, les régulateurs de pression de surpression (BPR) et les régulateurs de pression de surpression (PRR) partagent des caractéristiques communes. Tous deux utilisent une rétroaction mécanique via des ressorts et des diaphragmes pour l'autorégulation, ce qui élimine le besoin d'une alimentation externe dans les modèles de base. Ils peuvent être équipés de manomètres, de filtres et d'accessoires pour une fonctionnalité accrue. Dans de nombreux systèmes, ils sont utilisés conjointement : un PRR pour fournir une pression contrôlée et un BPR pour protéger contre les surtensions en amont.

Par exemple, dans un système d'alimentation en eau de chaudière, un PRR réduit la vapeur haute pression à des niveaux utilisables, tandis qu'un BPR sur le refoulement de la pompe assure une pression minimale pour éviter la vaporisation instantanée.



Critères de Sélection

Le choix entre un régulateur de pression à barrière (BPR) et un régulateur de pression à barrière (PRR) dépend des exigences du système. Il faut considérer le point de contrôle : en aval pour un PRR, en amont pour un BPR. Il convient d’évaluer les débits, les plages de pression, la compatibilité des fluides (gaz, liquides, corrosifs) et les facteurs environnementaux tels que la température. Le coût est également un facteur important ; les PRR sont souvent moins chers pour les applications standard, tandis que les BPR peuvent être spécialisés pour des applications de décharge.

Les normes de sécurité, telles que les codes ASME relatifs aux appareils à pression, peuvent imposer l'utilisation de régulateurs de pression de surpression (BPR). Il est impératif de toujours dimensionner les régulateurs en fonction de leur coefficient de débit (Cv) afin d'éviter un sous-dimensionnement, source d'instabilité, ou un surdimensionnement, entraînant un contrôle insuffisant.




régulateur de contre-pression vs régulateur réducteur de pression
Conclusion

Les régulateurs de contre-pression et les réducteurs de pression sont des outils indispensables à la gestion des fluides, chacun étant adapté à des besoins spécifiques de contrôle de la pression. Les régulateurs de contre-pression garantissent une distribution sûre et efficace en aval, tandis que les réducteurs de pression préservent l'intégrité en amont grâce à leur système de décharge. La compréhension de leurs principes, applications et différences permet aux ingénieurs de concevoir des systèmes plus fiables. À l'ère de l'automatisation croissante, l'intégration de ces régulateurs avec des capteurs et des systèmes de contrôle améliorera encore la précision. En définitive, le choix entre un réducteur de pression et un régulateur de contre-pression dépend de la dynamique de pression du système, soulignant l'importance d'une analyse approfondie dans les décisions d'ingénierie.

Pour en savoir plus sur la différence entre un régulateur de contre-pression et un régulateur de réduction de pression , vous pouvez consulter le site de Jewellok : https://www.specialtygasregulator.com/back-pressure-regulator-vs-pressure-reducing-regulator/.
