Guide complet pour la sélection des régulateurs de gaz spéciaux haute pression

Guide complet pour la sélection des régulateurs de gaz spéciaux haute pression

Les régulateurs de gaz spéciaux haute pression sont des composants essentiels dans les industries où le contrôle précis du débit et de la pression des gaz est primordial. Ces dispositifs garantissent une distribution sûre et efficace des gaz sous haute pression, prévenant les accidents et optimisant les performances dans des applications allant de la recherche en laboratoire à la production industrielle. Choisir le régulateur adapté implique de comprendre les spécifications techniques, les facteurs de compatibilité et les normes de sécurité. Ce guide offre une vue d'ensemble complète pour aider les ingénieurs, les techniciens et les responsables des achats à prendre des décisions éclairées. À la fin de sa lecture, vous disposerez des connaissances nécessaires pour évaluer les différentes options en fonction de leurs performances, de leur durabilité et de leur rapport qualité-prix.

Les gaz spéciaux, utilisés notamment pour l'étalonnage, la production de semi-conducteurs ou les applications médicales, fonctionnent souvent à des pressions supérieures à 3 000 psi. Les régulateurs abaissent la pression d'entrée, provenant des bouteilles ou des canalisations, à des niveaux de sortie utilisables, tout en assurant la stabilité du système. Un mauvais choix peut entraîner des fuites, une contamination ou des défaillances, d'où l'importance d'une approche méthodique.

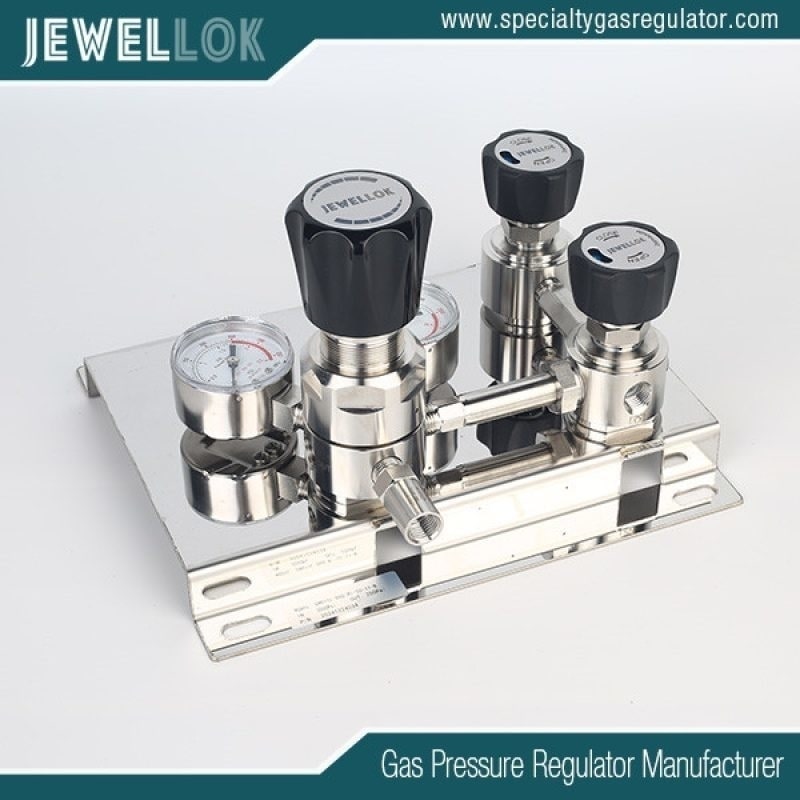

fabricants de régulateurs de gaz spéciaux haute pression
Comprendre les régulateurs de gaz spéciaux haute pression

Un régulateur haute pression se compose essentiellement d'un corps, d'un chapeau, d'un diaphragme ou d'un piston, de ressorts et de soupapes. Son mécanisme repose sur l'équilibre des forces : la pression d'entrée s'exerce sur un élément sensible (diaphragme ou piston), qui ajuste la soupape afin de maintenir la pression de sortie souhaitée. Pour les gaz spéciaux, les régulateurs doivent pouvoir gérer des substances corrosives, toxiques ou ultra-pures sans introduire d'impuretés.

Les principaux avantages de ces régulateurs par rapport aux régulateurs standards résident dans leurs pressions nominales plus élevées, souvent jusqu'à 6 000 psi ou plus, et dans l'utilisation de matériaux spécifiques résistant aux réactions chimiques. Par exemple, les régulateurs pour gaz inertes comme l'hélium diffèrent de ceux destinés aux gaz réactifs comme le chlore. La connaissance des propriétés des gaz, telles que la viscosité, la densité et la corrosivité, est essentielle. La viscosité influe sur la dynamique des fluides, tandis que la densité a une incidence sur le calcul des pertes de charge.

Les régulateurs sont classés selon leur nombre d'étages : mono-étage pour les applications simples avec des fluctuations de pression minimales, et bi-étage pour un contrôle précis lorsque la pression d'entrée varie considérablement. Les modèles bi-étages réduisent d'abord la pression à un niveau intermédiaire, puis l'ajustent avec précision, offrant ainsi une meilleure stabilité.



Types de régulateurs de gaz spéciaux haute pression

Plusieurs types répondent à des besoins divers :

1. Régulateurs de pression : Les plus courants, ils abaissent les pressions d’entrée élevées à des pressions de sortie plus basses. Idéaux pour les gaz en bouteille, ils sont dotés de boutons de réglage pour le contrôle du point de consigne.

2. Régulateurs de contre-pression : Ils maintiennent la pression en amont en évacuant le gaz excédentaire. Ils sont utiles pour les applications de décharge ou lorsqu’une contre-pression constante est nécessaire, comme dans les systèmes de chromatographie.

3. Régulateurs à dôme : La pression est contrôlée par un dôme rempli de gaz pilote, offrant un réglage à distance et une grande précision. Ils sont adaptés aux applications à haut débit et haute pression dans les usines pétrochimiques.

4. Régulateurs à commande électronique : intégrant capteurs et actionneurs, ils assurent précision numérique et automatisation. Dans les usines de semi-conducteurs, ils garantissent des niveaux de pureté inférieurs à la ppm.

5. Régulateurs de ligne : Installés dans les canalisations pour une alimentation continue, ils supportent des pertes de charge plus faibles mais doivent résister à une utilisation constante.

Chaque type comporte des variantes comme les régulateurs de point d'utilisation (POU) pour un contrôle localisé ou les systèmes montés sur panneau central pour plusieurs prises.



Facteurs clés dans le choix d'un organisme de réglementation

Le choix d'un régulateur nécessite l'évaluation de plusieurs paramètres afin de répondre aux exigences de l'application.

Plage de pression et contrôle

Déterminez la pression d'entrée maximale (par exemple, pression du cylindre jusqu'à 4 500 psi) et la plage de sortie requise (par exemple, 0 à 500 psi). Privilégiez les régulateurs à large plage de modulation pour une plus grande polyvalence. La chute de pression, ou affaissement de pression sous l'effet de l'augmentation du débit, doit être minimale ; visez une variation inférieure à 10 %. Pour les applications critiques, choisissez des modèles à faible hystérésis pour une performance constante.

Exigences de débit

Le débit, mesuré en SCFM (pieds cubes standard par minute), doit être adapté aux besoins du système. Un régulateur sous-dimensionné provoque une insuffisance de débit ; un régulateur surdimensionné engendre une instabilité. Utilisez les valeurs de Cv (coefficient de débit) fournies par le fabricant pour calculer : Débit = Cv × √(ΔP × SG), où ΔP est la chute de pression et SG la densité relative. Pour les gaz spéciaux haute pression, tenez compte des conditions d'écoulement critique où la vitesse atteint la vitesse du son.

Compatibilité des matériaux

Les matériaux utilisés préviennent la corrosion et la contamination. Le laiton convient aux gaz non corrosifs comme l'azote, tandis que l'acier inoxydable (grade 316L) est privilégié pour les gaz corrosifs tels que le sulfure d'hydrogène. Les élastomères des joints (par exemple, le Viton® pour les hydrocarbures, l'EPDM pour les fluides aqueux) doivent résister à la dégradation. Pour une pureté ultra-élevée, les surfaces électropolies minimisent le détachement de particules.

Les tableaux de compatibilité des gaz, établis par des normes telles que la CGA (Compressed Gas Association), servent de guide dans le choix des composants. Évitez les incompatibilités, comme l'association de l'aluminium avec les alcalis, qui peuvent provoquer une fragilisation du matériau.

Des dispositifs de sécurité

La sécurité est primordiale. Des soupapes de décharge intégrées protègent contre la surpression, tandis que des disques de rupture se rompent aux pressions prédéfinies. Des manomètres à lentilles incassables contrôlent les mesures. Pour les gaz toxiques, des évents à capture dirigent les gaz d'échappement en toute sécurité. Des certifications telles que ASME, PED ou ATEX garantissent la conformité aux directives relatives aux appareils à pression.

Envisagez des conceptions à sécurité intégrée : des modèles à piston pour les hautes pressions (moins sujets à la défaillance du diaphragme) et des systèmes d’arrimage pour les zones sismiques.

Facteurs environnementaux et opérationnels

La température ambiante influe sur les performances : les régulateurs de gaz cryogéniques nécessitent des éléments chauffants pour éviter le givrage. La résistance aux vibrations est essentielle pour les applications mobiles. La facilité de maintenance, notamment grâce à une conception modulaire permettant un remplacement rapide des pièces, réduit les temps d’arrêt.

Les coûts à prendre en compte incluent le prix initial et les dépenses liées au cycle de vie. Les modèles haut de gamme, avec un MTBF (temps moyen entre les pannes) plus long, peuvent justifier un surcoût.



Applications des régulateurs de gaz spéciaux haute pression

Ces organismes de réglementation desservent des secteurs variés :

– Laboratoire et recherche : Pour la chromatographie en phase gazeuse, assurer des mélanges précis de gaz vecteurs comme l'hélium.

– Fabrication de semi-conducteurs : Fourniture de dopants comme l'arsine à des pressions allant jusqu'à 3000 psi avec une pureté >99.999 %.

– Médical et pharmaceutique : Régulation de l'oxygène ou du protoxyde d'azote dans les systèmes d'anesthésie, avec des matériaux conformes aux normes de la FDA.

– Procédés industriels : en soudage, contrôle du flux d’argon ; dans le secteur pétrolier et gazier, gestion de l’hydrogène pour l’hydrocraquage.

– Aérospatiale : Manipulation de propergols comme l'hydrazine dans les bancs d'essai.

Des études de cas mettent en lumière les choix effectués : une entreprise de biotechnologie a choisi des régulateurs en acier inoxydable à deux étages pour l’incubation du CO2, réduisant ainsi la variabilité de 50 %.



Entretien et dépannage

Un entretien régulier prolonge la durée de vie de l'appareil. Recherchez les fuites à l'aide de solutions savonneuses ou de détecteurs électroniques. Nettoyez les pièces internes avec des solvants appropriés pour éliminer les contaminants. Calibrez les manomètres annuellement.

Problèmes courants :

– Fluage : Augmentation progressive de la pression due à l'usure du siège – remplacer les sièges.

– Bruit : Oscillation de la soupape due à un dimensionnement incorrect – ajuster ou redimensionner.

– Congélation : En milieu humide, utiliser des gaz secs ou des appareils de chauffage.

Suivez les instructions du fabricant pour le démontage, en utilisant les couples de serrage spécifiés afin d'éviter tout dommage.




fabricants de régulateurs de gaz spéciaux haute pression
Conclusion

Le choix d'un régulateur de gaz spéciaux haute pression exige un juste équilibre entre connaissances techniques et sens pratique. En évaluant la pression, le débit, les matériaux, la sécurité et les spécificités de l'application, vous pouvez sélectionner des appareils qui optimisent l'efficacité et la sécurité. Pour les besoins complexes, consultez des experts ou utilisez un logiciel de sélection. En définitive, le régulateur adapté répond non seulement aux exigences actuelles, mais anticipe également les besoins futurs, garantissant ainsi un fonctionnement fiable dans les environnements critiques.
