Guide complet des régulateurs de gaz spéciaux de haute pureté

Guide complet des régulateurs de gaz spéciaux de haute pureté

Les régulateurs de gaz spéciaux de haute pureté sont des composants essentiels dans les industries où la précision, la sécurité et la maîtrise de la contamination sont primordiales. Ces dispositifs contrôlent la pression et le débit de gaz tels que l'hélium, l'azote, l'argon et l'hydrogène, garantissant ainsi une distribution constante sans introduction d'impuretés. Contrairement aux régulateurs de gaz standard utilisés en soudage ou dans les applications industrielles générales, les versions haute pureté sont conçues pour des environnements comme la fabrication de semi-conducteurs, la production pharmaceutique, les laboratoires d'analyse et les systèmes de gaz médicaux. La demande pour ces régulateurs a explosé avec les progrès technologiques, car même des traces de contaminants peuvent compromettre les procédés ou la qualité des produits.

Ce guide complet explore les principes fondamentaux des régulateurs de gaz spéciaux de haute pureté, notamment leurs principes de conception, leurs types, leurs composants clés, les critères de sélection, les meilleures pratiques d'installation, les procédures de maintenance, les consignes de sécurité et leurs applications concrètes. La compréhension de ces aspects permettra aux ingénieurs, techniciens et responsables des achats de prendre des décisions éclairées pour optimiser les performances et la durée de vie du système.

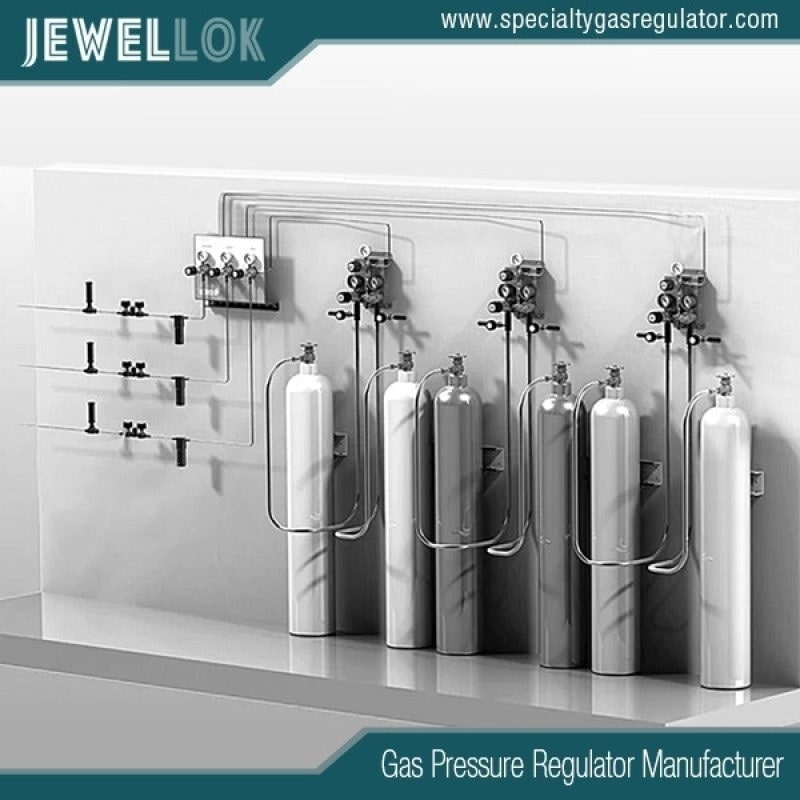

fabricant de régulateurs de gaz spéciaux de haute pureté
Comprendre les exigences de haute pureté

Les gaz de haute pureté sont généralement classés avec des niveaux de pureté supérieurs à 99.999 % (cinq neuf) voire 99.9999 % (six neuf). Des contaminants tels que l'humidité, les particules ou les hydrocarbures peuvent provenir du détendeur lui-même s'il n'est pas correctement conçu. C'est pourquoi les détendeurs de haute pureté intègrent des dispositifs permettant de minimiser le dégazage, la diffusion et la formation de particules.

La fonction principale d'un régulateur est de réduire la pression d'un gaz provenant d'une bouteille ou d'une conduite d'alimentation à une pression plus basse, utilisable. Ceci est réalisé grâce à un mécanisme à un ou deux étages. Dans les applications exigeant une grande pureté, l'accent est mis sur le maintien de l'intégrité du gaz. Par exemple, en chromatographie en phase gazeuse, toute impureté introduite par le régulateur pourrait fausser les résultats analytiques et entraîner des erreurs coûteuses.



Types de régulateurs de gaz spéciaux de haute pureté

Les régulateurs de haute pureté se déclinent en différentes configurations pour répondre à des besoins spécifiques :

Régulateurs mono-étagés : Ces régulateurs réduisent la pression en une seule étape et conviennent aux applications où la pression d'entrée est stable et les débits faibles. Ils sont économiques, mais peuvent présenter une dérive de la pression de refoulement lorsque la pression dans le cylindre diminue.
Régulateurs à deux étages : offrant une stabilité supérieure, ils utilisent un premier étage pour abaisser significativement la pression, suivi d’un second étage de réglage fin. Ils maintiennent une pression de sortie constante même lorsque la pression d’entrée varie, ce qui les rend idéaux pour les processus de longue durée.
Régulateurs de ligne : Installés dans les conduites de distribution de gaz, ils supportent des pertes de charge plus faibles et sont utilisés pour le contrôle au point d’utilisation dans les systèmes de collecteurs.
Régulateurs de contre-pression : Ces régulateurs maintiennent la pression en amont en évacuant l’excès de gaz, utiles pour les applications d’étalonnage ou de purge.
Régulateurs à ultra-haute pureté (UHP) : Conçus pour les environnements les plus exigeants, les modèles UHP sont dotés de surfaces électropolies et de joints testés pour les fuites d'hélium afin d'atteindre des niveaux de pureté allant jusqu'à sept neuf.
Les variantes spéciales comprennent des modèles résistants à la corrosion pour les gaz agressifs comme le chlore ou l'ammoniac, et des régulateurs à assistance par le vide pour une distribution en dessous de la pression atmosphérique.



Composants et matériaux clés

Un régulateur de haute pureté typique se compose de plusieurs composants essentiels :

– Carrosserie et capot : Généralement en acier inoxydable 316L ou en laiton chromé pour résister à la corrosion et minimiser les émissions de particules. L’acier inoxydable est privilégié pour ses faibles propriétés de dégazage.

– Diaphragme : Pièce maîtresse du détendeur, il est souvent fabriqué en Hastelloy, Elgiloy ou en acier inoxydable revêtu de PTFE. Le diaphragme isole le gaz des pièces mécaniques, empêchant ainsi toute contamination.

Sièges et joints : Les sièges souples utilisent des matériaux comme le PCTFE (Kel-F) ou le PEEK pour une étanchéité parfaite, tandis que les sièges métal sur métal offrent une grande durabilité pour les applications haute pression. Les joints toriques et les joints d’étanchéité sont généralement en Viton ou en Kalrez pour une compatibilité chimique optimale.

– Manomètres : Les manomètres à tube de Bourdon avec pièces en contact avec le fluide en acier inoxydable fournissent des lectures de pression précises sans introduire d’impuretés.

– Vannes et filtres : Les filtres intégrés (par exemple, en métal fritté de 0.003 micron) capturent les particules, et les vannes à aiguille permettent un contrôle précis du débit.

Les matériaux sont sélectionnés en fonction de leur compatibilité avec les gaz ; par exemple, l'oxygène nécessite des composants sans graisse afin d'éviter les risques d'inflammation.



Critères de Sélection

Choisir le bon régulateur implique d’évaluer plusieurs facteurs :

– Type et pureté du gaz : s’assurer de la compatibilité afin d’éviter toute réaction ou dégradation. Pour les gaz inertes, l’acier inoxydable standard convient, mais les gaz réactifs nécessitent des alliages spécifiques.

– Exigences de pression et de débit : Les pressions d’entrée peuvent aller de 3 000 psi au vide, et les pressions de sortie de 0 à 500 psi. Les débits (coefficients de débit [Cv]) doivent correspondre aux exigences de l’application : un Cv faible pour les instruments d’analyse et un Cv plus élevé pour les lignes de production.

– Conditions environnementales : Tenir compte des températures extrêmes, de l’humidité et des vibrations. Les régulateurs chauffants empêchent la condensation des gaz sensibles à l’humidité.

– Certifications : Recherchez la conformité aux normes telles que ASTM, CGA (Compressed Gas Association) ou SEMI (Semiconductor Equipment and Materials International) pour une utilisation dans le domaine des semi-conducteurs.

– Rapport coût/performance : Bien que les modèles UHP soient plus chers, ils réduisent les temps d’arrêt et les pertes liées à la contamination.

Des outils comme les calculateurs de dimensionnement des régulateurs, disponibles auprès des fabricants, permettent de déterminer le modèle optimal en fonction de ces paramètres.



Meilleures pratiques d'installation

Une installation correcte est essentielle pour garantir la pureté et la sécurité :

Préparation du site : Installer dans un endroit propre et bien ventilé, à l’écart des sources de chaleur. Utiliser des conduites dédiées pour éviter toute contamination croisée.
Raccordements : Utiliser des raccords VCJ (à joint frontal) ou VCO pour des joints étanches. Éviter les raccords filetés, sauf s’ils sont étanchéifiés avec du ruban PTFE compatible avec le gaz.
Purge : Avant utilisation, purgez le système avec le gaz de procédé afin d’éliminer l’air et l’humidité. Pour une pureté ultra-élevée, plusieurs cycles de purge ou des procédures d’étuvage peuvent être nécessaires.
Montage : Fixez les régulateurs verticalement pour éviter l'accumulation de liquide et utilisez des supports pour les isoler des vibrations.
Tests : Effectuer des tests de fuite d'hélium après l'installation pour garantir l'intégrité, en visant des taux inférieurs à 10^-9 cc/sec.


Entretien et dépannage

Un entretien régulier prolonge la durée de vie du régulateur et préserve la pureté :

– Programme d’inspection : Vérifier les manomètres, les joints et les filtres tous les trimestres. Remplacer les membranes tous les 1 à 2 ans ou après exposition à des gaz incompatibles.

– Nettoyage : Utiliser de l’alcool isopropylique ou des solvants approuvés pour le nettoyage externe ; les pièces internes nécessitent un démontage en salle blanche.

– Problèmes courants :

– Fluage de pression : causé par l’usure du siège ; remplacer l’ensemble du siège.

– Fuite : inspectez les joints toriques et resserrez les raccords.

– Fluctuations : Nettoyez ou remplacez les filtres s’ils sont obstrués.

Les diagnostics avancés comprennent des tests d'écoulement et le comptage de particules pour détecter les défaillances précoces.



Considérations de sécurité

La sécurité est non négociable lors de la manipulation de gaz à haute pression :

– Soupapes de décharge : Intégrer des soupapes de décharge pour éviter toute surpression.

– Compatibilité des matériaux : Une incompatibilité peut entraîner des explosions (par exemple, l'acétylène avec le cuivre).

– Équipement de protection individuelle (EPI) : Utilisez des gants, une protection oculaire et des détecteurs de gaz.

– Protocoles d’urgence : Former le personnel aux procédures d’arrêt et aux interventions en cas de fuite.

– Conformité réglementaire : Respectez les normes OSHA, NFPA et les codes locaux en matière de stockage et de manutention.

En cas de fonctionnement à l'oxygène, veillez à ce que tous les composants soient nettoyés à l'oxygène afin de limiter les risques d'incendie.



Applications dans l'industrie

Les régulateurs de haute pureté sont utilisés dans de nombreux secteurs :

– Semiconducteurs : Fourniture de gaz dopants comme l’arsine sans aucune contamination pour la fabrication de plaquettes.

– Produits pharmaceutiques : Contrôle des atmosphères inertes lors de la synthèse des médicaments afin de prévenir l’oxydation.

– Laboratoires : Fourniture de gaz d'étalonnage pour spectromètres et chromatographes.

– Médical : Régulation de l'oxygène et du protoxyde d'azote dans les hôpitaux.

– Aérospatiale : Manipulation précise des propergols et des gaz d'essai.

Des études de cas montrent que le passage aux régulateurs UHP peut réduire les taux de défauts jusqu'à 50 % dans la microélectronique.




fabricant de régulateurs de gaz spéciaux de haute pureté
Conclusion

Les régulateurs de gaz spéciaux de haute pureté sont indispensables au maintien de l'intégrité des procédés dans les industries à haut risque. En choisissant le modèle approprié, en veillant à une installation correcte et en respectant les protocoles de maintenance, les utilisateurs peuvent garantir fiabilité et sécurité. Avec l'évolution technologique, des innovations telles que les régulateurs intelligents avec surveillance IoT optimiseront encore davantage l'efficacité. Investir dans des régulateurs de qualité permet non seulement de sécuriser les opérations, mais aussi de stimuler la productivité et l'innovation.
