Vannes à bille UHP 316L avec extrémités à souder orbitales pour systèmes de gaz critiques

Vannes à bille UHP 316L avec extrémités à souder orbitales pour systèmes de gaz critiques

Dans les secteurs de la fabrication de semi-conducteurs, de la production photovoltaïque, de l'industrie pharmaceutique, des laboratoires d'analyse et autres industries de haute pureté, les systèmes de distribution de gaz nécessitent des composants garantissant une propreté exceptionnelle, une étanchéité parfaite, une grande fiabilité et une stabilité de processus optimale. Parmi ces composants, les vannes à bille UHP 316L à extrémités soudées orbitalement sont de plus en plus utilisées dans les réseaux de distribution de gaz critiques où la maîtrise de la contamination et la performance à long terme sont essentielles.

Contrairement aux vannes industrielles classiques, les vannes à ultra-haute pureté (UHP) sont conçues en tenant compte de l'intégralité du circuit de gaz. Le choix des matériaux, l'état de surface interne, le volume mort, l'étanchéité, la qualité du soudage et les procédures de nettoyage influent directement sur les performances du système. Associées à la technologie de soudage orbital, les vannes à bille en acier inoxydable 316L offrent une solution de raccordement robuste pour les canalisations de gaz permanentes, tout en minimisant les risques de contamination et les points de fuite potentiels.

Cet article explique la construction, les avantages, les applications, les critères de sélection et les considérations d'installation des vannes à bille UHP 316L avec extrémités à souder orbitalement pour les systèmes de gaz critiques.

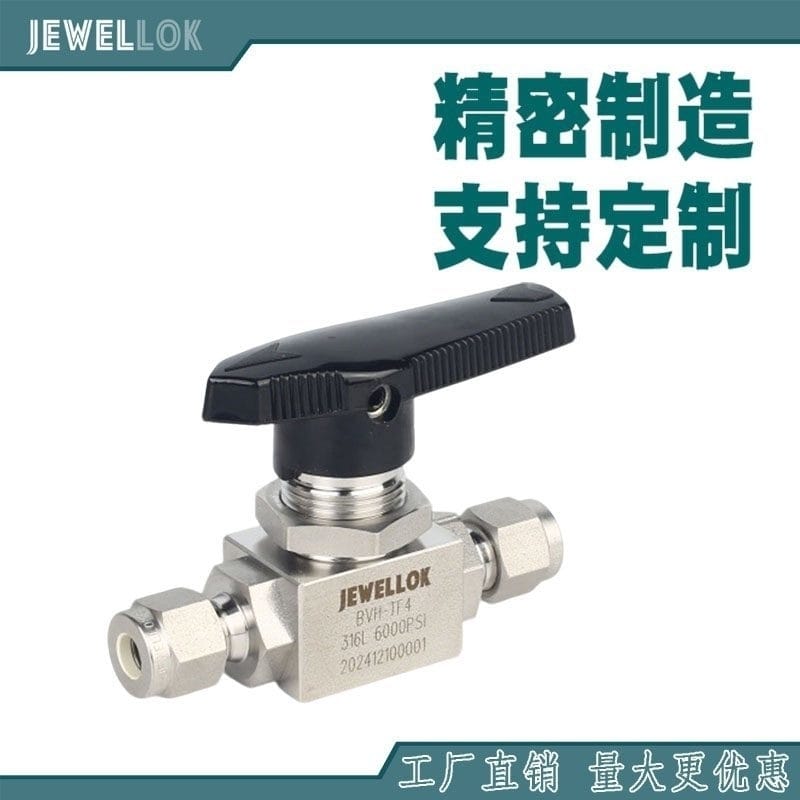

Qu'est-ce qu'une vanne à bille UHP 316L ?
Une vanne à bille UHP 316L est une vanne d'isolement à quart de tour fabriquée en acier inoxydable 316L de haute qualité et conçue pour les applications de fluides ou de gaz ultra-purs.

Le principe de fonctionnement est simple. Une bille usinée avec précision, comportant un passage, tourne à l'intérieur du corps de la vanne. Lorsque le passage est aligné avec la canalisation, la vanne est ouverte. Une rotation de la bille d'environ 90 degrés ferme le passage et isole l'équipement en aval.

Cependant, les applications UHP exigent bien plus qu'une simple fonction marche/arrêt. La vanne doit empêcher les particules, l'humidité, les hydrocarbures, les contaminants métalliques et autres impuretés de pénétrer dans le flux de gaz de procédé.

L'acier inoxydable 316L est largement utilisé pour sa résistance à la corrosion, sa robustesse mécanique et sa compatibilité avec de nombreuses applications dans le domaine des semi-conducteurs et des gaz spéciaux. Sa faible teneur en carbone contribue également à réduire le risque de sensibilisation lors du soudage, à condition que les procédures appropriées soient respectées.

Pour les applications critiques, les surfaces internes en contact avec le fluide peuvent être usinées avec précision, électropolies, nettoyées et conditionnées dans des conditions contrôlées afin de répondre à des exigences de pureté strictes.

Pourquoi les extrémités de soudage orbital sont importantes
Le mode de raccordement est l'un des aspects de conception les plus importants d'un système de gaz de haute pureté.

Les raccords filetés ou mécaniques traditionnels peuvent créer des interfaces supplémentaires, des interstices, des zones mortes ou des risques de fuite. À l'inverse, un raccord soudé orbitalement assure une liaison métallique permanente entre la vanne et la tubulure.

Le soudage orbital est un procédé de soudage automatisé dans lequel la tête de soudage tourne autour de la paroi extérieure du tube. Des paramètres contrôlés par ordinateur permettent de réguler des facteurs tels que le courant, la tension, la vitesse de rotation et le gaz de protection.

Pour les systèmes à gaz UHP, ce processus contrôlé offre plusieurs avantages :

Qualité de soudure constante
Dépendance réduite aux compétences en soudage manuel
Paramètres de soudage reproductibles
Contamination interne minimale en cas d'exécution correcte
Connexions permanentes discrètes
Excellente intégrité mécanique
Réduction des voies de fuite potentielles
Lorsqu'une vanne à bille UHP 316L intègre des extrémités soudées orbitales, elle peut être intégrée directement dans une tuyauterie en acier inoxydable utilisée pour la distribution permanente de gaz de procédé.

Principaux avantages de l'acier inoxydable 316L
Le choix des matériaux est crucial pour les semi-conducteurs et autres applications utilisant des gaz de haute pureté.

L'acier inoxydable 316L contient du chrome, du nickel et du molybdène, ce qui lui confère une excellente résistance à la corrosion dans de nombreux environnements. Sa faible teneur en carbone est particulièrement avantageuse pour les assemblages soudés, car elle contribue à limiter les risques de précipitation de carbures liés au soudage.

Pour les systèmes de distribution de gaz UHP, ce matériau offre plusieurs caractéristiques importantes.

Résistance à la corrosion
Les systèmes de gaz critiques peuvent transporter des gaz corrosifs, réactifs ou sensibles à l'humidité. Une vanne en acier inoxydable 316L correctement spécifiée offre une excellente résistance à la corrosion et une grande durabilité.

Toutefois, la compatibilité des matériaux doit toujours être évaluée en fonction du gaz spécifique, de sa concentration, de la pression, de la température et des conditions de fonctionnement.

Qualité de surface
L'état de la surface interne d'une vanne a une influence directe sur le contrôle de la contamination.

Une surface interne plus lisse permet de réduire la rétention des particules et d'améliorer l'efficacité du nettoyage. Les vannes UHP peuvent donc faire l'objet d'une finition de précision et d'un électropolissage afin d'obtenir une surface interne contrôlée.

Les exigences exactes en matière de rugosité de surface doivent être spécifiées en fonction de l'application et de la norme de propreté du système plutôt que de supposer que chaque vanne 316L a la même finition de surface.

Soudabilité
L'acier inoxydable 316L est parfaitement adapté au soudage orbital lorsque la vanne et la tuyauterie sont correctement conçues à cet effet. Les extrémités à souder de la vanne doivent présenter des tolérances dimensionnelles et une géométrie appropriées pour garantir des soudures tube-vanne répétables.

Une gestion adéquate des gaz de purge est également essentielle pour protéger l'intérieur du tube et la zone de soudure contre l'oxydation pendant le soudage.

Conception interne pour service de gaz de haute pureté
Une vanne UHP n'est pas simplement une vanne à bille classique en acier inoxydable. Sa géométrie interne est particulièrement importante.

L'un des principaux éléments à prendre en compte est volume mort.

Le volume mort désigne les zones où le gaz de procédé peut se retrouver piégé ou où le débit est limité. Un volume mort excessif peut accroître le risque d'accumulation de contaminants, de rétention de gaz ou de purge difficile.

Pour les applications critiques en matière de gaz, les fabricants de vannes peuvent optimiser le circuit d'écoulement interne afin de réduire les cavités inutiles et d'améliorer la purge.

La bille, les sièges, la tige, la cavité du corps et le passage d'écoulement doivent fonctionner ensemble pour assurer une isolation fiable tout en maintenant un passage de gaz propre.

Le matériau du siège de soupape est un autre facteur important. Selon la pression, la température, la composition chimique du gaz et les exigences de l'application, différents matériaux polymères ou spéciaux peuvent être envisagés.

La compatibilité des matériaux doit toujours être vérifiée avant de sélectionner la configuration finale de la vanne.

Étanchéité des systèmes de gaz critiques
La prévention des fuites est fondamentale pour la distribution de gaz UHP.

Une vanne installée dans un système d'alimentation en gaz d'une usine de semi-conducteurs peut être exposée à des gaz de procédé de haute pureté, à des gaz toxiques, à des gaz corrosifs ou à des gaz réactifs. Même une petite fuite peut compromettre la sécurité du procédé, la qualité du produit ou l'impact environnemental.

Les vannes à bille UHP 316L nécessitent donc généralement des tests d'étanchéité rigoureux lors de leur fabrication.

Les tests peuvent comprendre :

Essais de pression de la coquille
test d'étanchéité du siège
Test de fuite à l'hélium
Essais pneumatiques
cyclisme fonctionnel
Inspection visuelle
Inspection dimensionnelle
Pour les systèmes critiques, les tests au spectromètre de masse à hélium permettent une détection des fuites très sensible.

Les spécifications relatives aux fuites doivent être clairement définies dans le cahier des charges d'achat, car différents fabricants peuvent utiliser des méthodes de test, des pressions, des critères d'acceptation et des normes de rapport différentes.

Traitement de surface et électropolissage
Le traitement de surface peut influencer considérablement les performances des vannes UHP.

L'électropolissage est un procédé électrochimique qui enlève une quantité contrôlée de matière de la surface de l'acier inoxydable. Correctement appliqué, il permet d'améliorer la régularité de la surface et favorise la formation d'une couche passive stable.

Pour les applications de gaz de haute pureté, l'électropolissage peut offrir des avantages tels que :

Rugosité de surface réduite
Nettoyabilité améliorée
Rétention de particules réduite
Résistance à la corrosion améliorée
Qualité de surface interne plus homogène
La finition de surface réelle doit être spécifiée à l'aide de paramètres mesurables plutôt que de se fier uniquement à des termes tels que « polissage miroir » ou « finition miroir ».

Pour les applications exigeantes dans le domaine des semi-conducteurs, les fabricants peuvent fournir des données sur la rugosité de surface et une documentation d'inspection dans le cadre du contrôle qualité.

Applications des vannes à bille à soudage orbital UHP
Les vannes à bille UHP 316L avec extrémités soudées orbitales conviennent à de nombreuses applications critiques de distribution de gaz.

Fabrication de semi-conducteurs
Les installations de fabrication de semi-conducteurs nécessitent une infrastructure de distribution de gaz extrêmement propre et fiable.

Les gaz de procédé alimentent les équipements utilisés pour le dépôt, la gravure, le nettoyage, le dopage et autres étapes de traitement des plaquettes. Les panneaux de gaz, les collecteurs de vannes, les conduites de gaz de procédé et les systèmes de raccordement des équipements peuvent intégrer des vannes soudées UHP.

Le rôle de la vanne peut inclure :

Isolation gazeuse
Isolation pour la maintenance des équipements
Segmentation linéaire
Contrôle de purge
Routage du gaz de procédé
Arrêt d'urgence
Systèmes CVD et ALD
Les procédés de dépôt chimique en phase vapeur (CVD) et de dépôt de couches atomiques (ALD) peuvent nécessiter un contrôle précis des gaz spéciaux et des matériaux précurseurs.

Ces procédés étant extrêmement sensibles à la contamination et aux conditions d'écoulement, les matériaux des vannes et leur propreté interne sont essentiels.

Les vannes à bille soudées UHP peuvent être utilisées dans les sections d'alimentation et d'isolation en gaz où des connexions permanentes à faible fuite sont nécessaires.

Distribution de gaz spéciaux
Les armoires à gaz et les systèmes centralisés de distribution de gaz peuvent transporter de l'azote, de l'argon, de l'hydrogène, de l'oxygène et d'autres gaz spéciaux de haute pureté.

En fonction de la compatibilité chimique et de la conception du système, les composants UHP 316L peuvent fournir une solution de tuyauterie durable.

Installations pharmaceutiques et biotechnologiques
Les gaz de haute pureté sont également utilisés dans la fabrication de produits pharmaceutiques, les procédés de laboratoire et les applications biotechnologiques.

La qualité du gaz, sa nettoyabilité et l'intégrité du système sont des considérations importantes, en particulier lorsque la contamination peut affecter des processus sensibles.

Comment choisir la vanne à bille UHP 316L adaptée
Le choix d'une vanne doit commencer par la prise en compte des conditions de fonctionnement réelles plutôt que par la simple sélection d'un diamètre de tube nominal.

1. Confirmer le type de gaz
Identifier le gaz ou le mélange gazeux exact.

Déterminez si le gaz est :

Inerte
Oxydant
Inflammable
Toxique
Corrosif
Réactif
Sensible à l'humidité
La compatibilité des matériaux doit être confirmée pour l'ensemble de la vanne, y compris le corps, la bille, la tige, les sièges, les joints et la zone de soudure.

2. Vérifier la pression et la température
Déterminer la pression de service maximale, la pression de conception, les températures minimale et maximale, ainsi que les fluctuations de pression.

Les pressions nominales des vannes doivent être évaluées à la température de fonctionnement réelle plutôt que de se fier uniquement à une valeur de pression nominale.

3. Sélectionnez le diamètre du tube et la configuration de l'extrémité à souder
Les extrémités soudées de la vanne doivent correspondre aux dimensions et à l'épaisseur de la paroi du tube.

Les configurations courantes comprennent différents diamètres extérieurs de tubes et des dimensions métriques ou impériales selon la norme régionale et la conception du système.

Un appariement dimensionnel précis est essentiel pour le soudage orbital.

4. Évaluer l'état de la surface interne
Pour les applications UHP, demandez au fabricant les spécifications exactes de la finition de surface interne.

Les informations importantes peuvent inclure :

Rugosité de surface
État d'électropolissage
Méthode de nettoyage
Processus de passivation
Procédures de contrôle des particules
5. Vérifier les exigences en matière de fuites
Les systèmes critiques doivent définir des niveaux de fuite externes et internes acceptables.

Si la vanne est utilisée avec des gaz dangereux ou coûteux, une sensibilité plus élevée au test d'étanchéité peut être appropriée.

6. Envisager un fonctionnement manuel ou automatisé
Les vannes à bille manuelles peuvent suffire pour une isolation simple.

Les vannes automatisées peuvent être intégrées dans les armoires à gaz, les systèmes de contrôle de processus ou les systèmes de verrouillage de sécurité lorsqu'une commande à distance est requise.

L'actionnement pneumatique est couramment envisagé pour les applications nécessitant un fonctionnement rapide ou automatisé des vannes.

Meilleures pratiques en matière de soudage et d'installation orbitaux
Même une vanne UHP de haute qualité peut avoir de mauvaises performances si son installation n'est pas correctement contrôlée.

Avant le soudage, la vanne et la tuyauterie doivent être inspectées afin de détecter tout dommage, toute contamination et toute compatibilité dimensionnelle.

La découpe et la préparation des tubes doivent être réalisées selon les procédures appropriées aux applications à haute pureté. La contamination interne doit être minimisée tout au long de l'installation.

Lors du soudage orbital, la qualité du gaz de protection et de purge est primordiale. Une purge inadéquate peut entraîner une oxydation à l'intérieur du tube et dans la zone de soudure, créant ainsi une source potentielle de contamination.

Les paramètres de soudage doivent être validés pour la combinaison spécifique d'extrémité de soudure de la vanne et de tube.

Après installation, le système doit être inspecté et testé de manière appropriée. Selon les exigences du projet, cela peut inclure l'inspection des soudures, un essai de pression, un test d'étanchéité à l'hélium, un test de présence de particules et le nettoyage ou la purge du système.

Documentation de qualité pour les projets critiques
Pour les projets de semi-conducteurs et autres projets de fabrication de pointe, l'achat d'une vanne basé uniquement sur l'apparence du produit ou ses spécifications de base est rarement suffisant.

Un fournisseur de vannes UHP qualifié devrait être en mesure de fournir la documentation appropriée, en fonction des exigences du projet.

Les documents potentiels comprennent :

Certificats de matériaux
Enregistrements de finition de surface
Rapports d'inspection dimensionnelle
Rapports de test d'étanchéité
certificats de nettoyage
Enregistrements d'électropolissage
Spécifications de soudage
enregistrements des tests fonctionnels des vannes
Informations sur la traçabilité des produits
La traçabilité est particulièrement précieuse pour les grandes installations de semi-conducteurs où des centaines, voire des milliers, de composants peuvent être installés.

Le rôle des vannes à bille UHP dans les systèmes modernes de distribution de gaz
Les systèmes d'alimentation en gaz pour semi-conducteurs modernes sont de plus en plus automatisés et exigeants. Les usines de fabrication de pointe nécessitent une alimentation en gaz stable, une haute disponibilité du système, une surveillance complète et un contrôle strict de la contamination.

Dans ces systèmes, les vannes à bille UHP 316L avec extrémités à souder orbitales offrent une combinaison importante de durabilité des matériaux, de connexions soudées permanentes, de simplicité d'utilisation et de performances de haute pureté.

Ils peuvent être intégrés dans les armoires à gaz, les panneaux à gaz, les collecteurs de vannes, les canalisations de distribution, les lignes de raccordement d'équipements et les systèmes de gaz spéciaux.

L'essentiel est de considérer la vanne comme faisant partie intégrante de l'architecture complète de distribution de gaz plutôt que comme un composant isolé.


Conclusion
Les vannes à bille UHP 316L à extrémités soudées orbitalement sont conçues pour les systèmes de gaz critiques où la propreté, l'étanchéité, la résistance à la corrosion et la fiabilité des connexions sont essentielles. L'association de l'acier inoxydable 316L, d'une géométrie interne optimisée, d'une finition de surface contrôlée, d'un nettoyage rigoureux et de connexions soudées orbitalement rend cette configuration de vanne parfaitement adaptée à la fabrication de semi-conducteurs, à la distribution de gaz spéciaux, au dépôt chimique en phase vapeur (CVD), au dépôt de couches atomiques (ALD), à l'industrie pharmaceutique et à d'autres applications de haute pureté.

Lors du choix d'une vanne à bille UHP, les ingénieurs doivent évaluer l'environnement de fonctionnement complet, notamment la chimie du gaz, la pression, la température, les dimensions du tube, la finition de surface, les exigences en matière d'étanchéité, la procédure de soudage, la méthode d'actionnement et les exigences en matière de documentation.

En définitive, la meilleure vanne n'est pas simplement celle qui présente les spécifications les plus élevées. Il s'agit de celle dont les matériaux, la qualité de fabrication, la technologie de raccordement, les contrôles de propreté et les procédures de test sont parfaitement adaptés aux exigences de l'ensemble du système de distribution de gaz. Pour les applications critiques, collaborer avec un fabricant expérimenté de vannes UHP permet de garantir que chaque raccordement contribue à la sécurité, à la fiabilité et à la stabilité des procédés à long terme.
