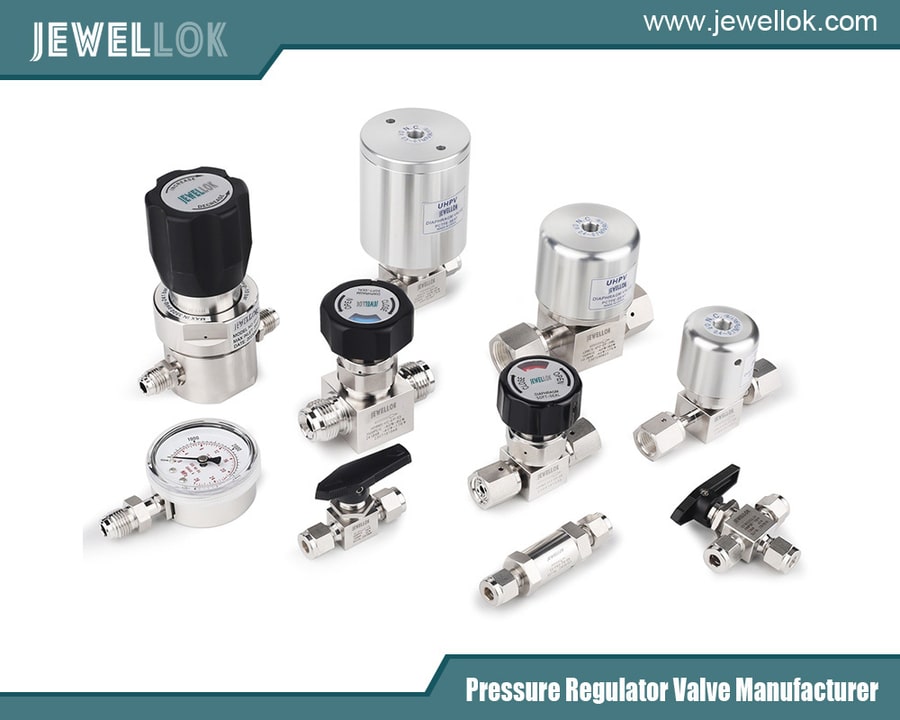

Comment choisir une vanne à membrane ultra-pure pour la distribution de gaz corrosifs

Comment choisir une vanne à membrane ultra-pure pour la distribution de gaz corrosifs

Dans les secteurs de la fabrication de semi-conducteurs, de la production photovoltaïque, de la fabrication de semi-conducteurs composés, de l'industrie pharmaceutique et autres industries de pointe, l'acheminement des gaz corrosifs doit être sûr, constant et avec un niveau de contamination extrêmement faible. La vanne est un composant essentiel du système d'acheminement des gaz, car elle contrôle directement l'isolation des gaz, les circuits d'écoulement, la stabilité de la pression et l'intégrité du procédé.

Pour les gaz corrosifs et de très haute pureté (UHP), le choix d'une vanne industrielle conventionnelle est rarement suffisant. Les matériaux de la vanne, la conception de la membrane, l'état de surface interne, le volume mort, l'étanchéité, le type de raccordement et la propreté de fabrication doivent être évalués conjointement. Une vanne à membrane de très haute pureté correctement sélectionnée peut améliorer la fiabilité des procédés, réduire les risques de contamination, prolonger la durée de vie et garantir la stabilité des procédés de fabrication des semi-conducteurs.

Cet article explique les principaux facteurs que les ingénieurs doivent prendre en compte lors du choix d'une vanne à membrane UHP pour les systèmes de distribution de gaz corrosifs.


1. Comprendre d'abord les conditions du gaz et du procédé
La première étape consiste à identifier les conditions réelles de service du gaz avant de choisir une vanne. Différents gaz corrosifs peuvent présenter des propriétés chimiques et des exigences de compatibilité très différentes.

Les gaz corrosifs ou réactifs couramment utilisés dans les semi-conducteurs et les applications de fabrication avancée comprennent le chlore (Cl₂), le chlorure d'hydrogène (HCl), le bromure d'hydrogène (HBr), l'hexafluorure de soufre (SF₆), le trifluorure d'azote (NF₃), le trichlorure de bore (BCl₃) et d'autres gaz de procédé.

Le processus de sélection devrait prendre en compte :

Composition et concentration des gaz
Pression de service
pression maximale
Température de fonctionnement
Le débit (Anglais)
Réactivité en phase gazeuse et chimique
Fréquence de cycle de la soupape
Durée de vie requise de la vanne
Exigences de pureté
exigences de sécurité des procédés
Par exemple, une vanne conçue pour l'azote de haute pureté peut ne pas convenir aux gaz halogénés très réactifs. La compatibilité chimique doit donc être vérifiée pour chaque composant en contact avec le fluide, et non pas seulement évaluée à partir du matériau externe de la vanne.

2. Choisir des matériaux compatibles avec les gaz corrosifs
La compatibilité des matériaux est l'un des critères les plus importants lors du choix d'une vanne à membrane pour le transport de gaz corrosifs.

Les vannes à gaz UHP de haute qualité utilisent généralement de l'acier inoxydable pour le corps de vanne et les pièces métalliques en contact avec le fluide. L'acier inoxydable 316L est largement utilisé en raison de sa résistance à la corrosion, de sa robustesse mécanique et de son adéquation aux applications avec des gaz de haute pureté.

Pour les applications exigeantes dans le domaine des semi-conducteurs, les ingénieurs peuvent privilégier un acier inoxydable 316L de qualité supérieure, fabriqué selon des procédés contrôlés tels que la fusion par induction sous vide (VIM) et la refusion à l'arc sous vide (VAR). Ces procédés permettent d'améliorer l'homogénéité du matériau et de réduire les niveaux d'impuretés.

Cependant, le matériau du corps ne représente qu'une partie du problème. La membrane, le siège, les joints, les composants de la tige et les autres matériaux en contact avec le fluide doivent également être chimiquement compatibles avec le gaz de procédé.

Pour les gaz hautement corrosifs, des alliages spéciaux ou des matériaux résistants à la corrosion peuvent être nécessaires pour la membrane. Par exemple, une membrane en superalliage à base de cobalt offre une excellente durabilité mécanique et une résistance à la corrosion optimale pour les applications exigeantes avec des gaz.

Le choix des matériaux doit donc se baser sur l'ensemble du circuit mouillé et non pas uniquement sur le corps de la vanne.

3. Évaluer soigneusement la conception du diaphragme
La membrane est l'élément essentiel d'une vanne à membrane. Contrairement aux vannes classiques qui peuvent utiliser des tiges coulissantes ou des systèmes de garniture exposés à l'environnement du procédé, une vanne à membrane utilise une membrane métallique flexible pour isoler le mécanisme d'actionnement du gaz.

Cette conception offre plusieurs avantages pour la distribution de gaz UHP.

Premièrement, le diaphragme assure une isolation très fiable entre le gaz de procédé et le mécanisme de commande externe. Deuxièmement, l'absence de garniture de tige conventionnelle directement exposée au gaz de procédé contribue à réduire les risques de contamination et de fuite. Troisièmement, le diaphragme permet une fermeture précise et un fonctionnement reproductible.

Pour les applications avec des gaz corrosifs, l'épaisseur du diaphragme, le matériau, la méthode de formage, la qualité de la soudure et la résistance à la fatigue sont autant de facteurs importants.

La vanne doit pouvoir maintenir un fonctionnement fiable après de nombreux cycles d'ouverture et de fermeture. Une membrane mal conçue peut subir une fatigue, une déformation ou une défaillance prématurée, notamment en cas de fréquence de cycles élevée ou de fluctuations de pression importantes.

Lors de la comparaison des vannes, demandez au fabricant des informations sur le matériau du diaphragme, les tests de durée de vie, la pression nominale et la compatibilité avec les gaz applicables.

4. Prendre en compte la finition et la propreté des surfaces internes
Les systèmes de gaz ultra-purs sont extrêmement sensibles à la contamination. Même lorsque la vanne est fabriquée dans un alliage approprié, une mauvaise qualité de surface interne peut nuire à la pureté du gaz.

Les surfaces internes en contact avec le fluide doivent donc présenter un état de surface contrôlé. L'électropolissage est couramment utilisé pour les composants de gaz UHP car il permet d'obtenir une surface plus lisse et plus propre tout en réduisant les irrégularités microscopiques.

Une surface interne lisse peut contribuer à réduire la rétention des particules, à améliorer la facilité de nettoyage et à minimiser les zones où l'humidité ou les contaminants pourraient s'accumuler.

Les spécifications de rugosité de surface doivent être évaluées en fonction de la pureté du gaz et des exigences du système. Pour les applications exigeantes dans le domaine des semi-conducteurs, les fabricants peuvent fournir des valeurs Ra contrôlées et des procédures de nettoyage documentées.

Le nettoyage est tout aussi important. Les vannes UHP doivent être nettoyées, assemblées et emballées dans des conditions contrôlées afin d'empêcher les particules, les hydrocarbures, l'humidité et autres contaminants de pénétrer dans le système de gaz.

5. Minimiser le volume mort
Le volume mort désigne les zones à l'intérieur de la vanne où le gaz de procédé peut se retrouver piégé au lieu de circuler directement dans le circuit principal de gaz.

Un volume mort important peut engendrer plusieurs problèmes. Le gaz piégé peut augmenter les besoins en purge, ralentir le remplacement du gaz et potentiellement contribuer à une contamination croisée lors d'un changement de gaz de procédé.

Une vanne à membrane à faible volume mort est donc préférée pour de nombreuses applications de distribution de gaz dans le secteur des semi-conducteurs.

Lors de l'évaluation de la conception des vannes, les ingénieurs doivent examiner le circuit d'écoulement interne plutôt que de se contenter d'observer les dimensions externes de la vanne. Une vanne compacte ne présente pas nécessairement le volume mort interne le plus faible.

Un faible volume interne est particulièrement précieux dans les applications impliquant des gaz spéciaux coûteux, des changements fréquents de gaz ou des recettes de processus très sensibles.

6. Vérifier le taux de fuite d'hélium et l'étanchéité
L'étanchéité est un autre critère de sélection essentiel.

Une vanne à membrane UHP doit assurer une étanchéité fiable dans les conditions de pression et de température spécifiées. Le test d'étanchéité à l'hélium est largement utilisé pour vérifier l'intégrité des composants gazeux de haute pureté, car l'hélium permet de détecter des fuites extrêmement faibles.

Selon l'application, les spécifications peuvent inclure des limites de fuite externes et internes extrêmement faibles, parfois de l'ordre de 10⁻⁹ mbar·L/s ou unités équivalentes.

Toutefois, les ingénieurs ne doivent pas comparer les spécifications d'étanchéité sans vérifier les conditions d'essai. La pression d'essai, la méthode d'essai, les critères d'acceptation et le type d'étanchéité (externe ou interne) doivent être clairement définis.

Pour les gaz dangereux ou corrosifs, une étanchéité fiable est particulièrement importante car même une petite fuite peut engendrer des problèmes de sécurité, d'environnement et de contrôle des procédés.

7. Sélectionnez le type de connexion approprié
La configuration des connexions influe sur la fiabilité, la propreté et la maintenance de l'installation.

Les options de raccordement courantes pour les systèmes de distribution de gaz UHP comprennent les raccords à joint frontal de type VCR, les raccords soudés bout à bout, les raccords tubulaires et autres raccords de haute pureté.

Les raccords à joint frontal pour magnétoscopes sont largement utilisés lorsque la flexibilité et la facilité d'entretien des équipements sont importantes. Ils assurent une étanchéité métal sur métal et peuvent supporter l'utilisation de gaz de haute pureté lorsqu'ils sont correctement installés.

Les assemblages soudés permettent de réduire le nombre de joints mécaniques et sont souvent privilégiés pour les réseaux de distribution de gaz permanents. Toutefois, le soudage exige des procédures, un équipement, une inspection et un nettoyage après soudage appropriés.

Le type de raccordement doit donc être choisi en fonction de l'architecture du système, des exigences de maintenance, de la pression nominale, de l'espace d'installation et des spécifications de pureté.

8. Prendre en compte les exigences en matière d'actionnement et d'automatisation
Une vanne à membrane peut être actionnée manuellement ou intégrée à un système automatisé de distribution de gaz.

Les vannes manuelles peuvent convenir à des applications d'isolation simples, aux points de maintenance ou à un fonctionnement à basse fréquence. Les vannes à membrane pneumatiques automatisées sont souvent privilégiées dans les armoires à gaz pour semi-conducteurs, les panneaux de distribution de gaz, les systèmes de distribution de produits chimiques et les équipements de process nécessitant une commande à distance.

Pour les systèmes automatisés, les ingénieurs doivent évaluer :

Pression d'actionnement
Le temps de réponse
configuration normalement ouverte ou normalement fermée
Retour d'information sur la position de la vanne
Cycle de vie
Compatibilité du signal de commande
Exigences en matière de sécurité intégrée
Intégration avec les automates programmables ou les systèmes de contrôle de processus
L'actionneur doit être adapté aux exigences de fonctionnement de la vanne. Dans les systèmes critiques pour la sécurité, la position de défaillance doit être choisie en fonction des conséquences d'une coupure de courant, d'air comprimé ou de signal de commande.

9. Vérifier les valeurs nominales de pression et de température
La pression nominale de la vanne doit être supérieure aux conditions de fonctionnement réelles, avec une marge de conception appropriée.

Il convient de tenir compte à la fois de la pression d'entrée et de la pression différentielle. Les performances de certaines vannes peuvent varier selon qu'elles sont ouvertes contre la pression ou qu'elles fonctionnent dans des conditions de pression équilibrée.

La température est également importante car les matériaux des diaphragmes, les joints, les composants des actionneurs et autres matériaux peuvent avoir des limites de fonctionnement différentes.

Pour la distribution de gaz corrosifs, les ingénieurs doivent vérifier l'ensemble du domaine de fonctionnement plutôt que de se fier uniquement à une valeur nominale de pression générale indiquée dans un catalogue.

10. Recherchez UHP Manufacturing et le contrôle de la qualité
Une vanne techniquement adaptée peut néanmoins causer des problèmes si elle n'est pas fabriquée selon des procédures de propreté et de contrôle de qualité appropriées.

Un fabricant qualifié de vannes UHP doit disposer de processus contrôlés couvrant la traçabilité des matériaux, l'usinage, le nettoyage, l'assemblage, les tests et l'emballage.

Les documents importants relatifs à la qualité peuvent inclure :

Certificats de matériaux
Rapports de test d'étanchéité
Spécifications de finition de surface
certificats de nettoyage
Registres d'inspection dimensionnelle
Enregistrements d'essais de pression
Test de cycle du diaphragme
Documentation de traçabilité des produits
Pour les applications semi-conducteurs, la traçabilité peut s'avérer particulièrement précieuse car les ingénieurs peuvent avoir besoin d'identifier le lot de production et l'historique des matériaux de chaque composant.

L'environnement de fabrication doit également être adapté aux composants de haute pureté. Un assemblage et un conditionnement contrôlés permettent de réduire le risque d'introduction de particules et autres contaminants après le nettoyage final.

11. Comparez le coût total plutôt que le prix d'achat seul.
La vanne la moins chère n'est pas toujours le choix le plus économique.

Pour les applications impliquant des gaz corrosifs, une défaillance prématurée du diaphragme, une fuite, une contamination, une maintenance imprévue ou un arrêt de production peuvent coûter beaucoup plus cher que le prix d'achat initial de la vanne.

Les ingénieurs doivent prendre en compte le coût total de possession, notamment :

Prix ​​d'achat initial
Les coûts d'installation
Fréquence de maintenance
Durée de vie prévue
Les pièces de rechange
Perte de gaz due à une fuite
Temps d'arrêt de production
procédures de nettoyage et de remplacement
Disponibilité du support technique
Une vanne à membrane UHP de meilleure qualité peut offrir une meilleure valeur à long terme si elle améliore la fiabilité et réduit les besoins de maintenance.

12. Questions à poser au fabricant de la vanne
Avant de passer commande, les clients doivent demander des informations techniques détaillées au fabricant de la vanne.

Voici quelques questions utiles :

Quels matériaux sont utilisés pour tous les composants en contact avec le fluide ?
Le matériau du diaphragme est-il compatible avec le gaz corrosif ciblé ?
Quelle est la rugosité de la surface interne ?
La surface mouillée est-elle électropolie ?
Quel est le taux de fuite d'hélium externe ?
Quelles sont les spécifications relatives aux fuites au niveau du siège ?
Quel est le volume mort interne ?
Quelles sont les plages de pression et de température nominales ?
Quelle est la durée de vie prévue du diaphragme ?
Comment les vannes sont-elles nettoyées et emballées ?
Les certificats de matériaux et d'essais sont-ils disponibles ?
La vanne peut-elle être personnalisée pour des connexions VCR ou soudées ?
La vanne peut-elle être intégrée à un système d'actionnement pneumatique et de retour d'information de position ?
La traçabilité des produits est-elle disponible ?
Un fabricant capable de fournir des réponses claires et documentées est généralement mieux placé pour prendre en charge les applications UHP exigeantes.


Conclusion
Le choix d'une vanne à membrane ultra-pure pour le transport de gaz corrosifs exige bien plus que la simple sélection d'une vanne en fonction de sa taille et de sa pression nominale. La compatibilité chimique, le matériau de la membrane, l'état de surface interne, la propreté, le volume mort, l'étanchéité, la conception du raccordement, le mode d'actionnement, la pression nominale et la qualité de fabrication sont autant d'éléments à prendre en compte simultanément.

Pour les semi-conducteurs et autres applications de haute technologie, une construction en acier inoxydable 316L, des matériaux de diaphragme résistants à la corrosion, des surfaces mouillées électropolies, un faible volume mort, une étanchéité métallique fiable et des tests rigoureux d'étanchéité à l'hélium peuvent constituer la base d'un système de distribution de gaz robuste.

La vanne optimale est celle qui s'adapte parfaitement à l'environnement de process. En évaluant la chimie du gaz, les exigences de pureté, les conditions de fonctionnement, les besoins d'automatisation et la fiabilité à long terme avant l'achat, les ingénieurs peuvent réduire les risques de contamination, améliorer la sécurité du système et obtenir des performances plus stables pour la distribution de gaz UHP corrosifs.
