Guide de sélection des régulateurs de gaz haute pression pour systèmes de gaz industriels

Guide de sélection des régulateurs de gaz haute pression pour systèmes de gaz industriels

Les régulateurs de gaz haute pression sont des composants essentiels des systèmes de gaz industriels. Ils assurent une pression de gaz contrôlée et stable, depuis les sources haute pression jusqu'aux équipements en aval. Qu'ils soient utilisés dans la fabrication de semi-conducteurs, le traitement chimique, les laboratoires, le soudage, la production pharmaceutique ou la distribution de gaz spéciaux, un régulateur adapté permet d'améliorer la stabilité des procédés, la sécurité d'exploitation, l'utilisation du gaz et la fiabilité des équipements.

Choisir un régulateur de gaz haute pression est plus complexe que de simplement faire correspondre les pressions d'entrée et de sortie. Il faut tenir compte du type de gaz, de la plage de pression, du débit, des matériaux, de la température, du type de raccordement, des exigences en matière d'étanchéité, de la propreté et de la configuration de la commande. Un régulateur mal choisi peut entraîner une instabilité de la pression, une contamination, une consommation excessive de gaz ou une défaillance prématurée des composants.

Ce guide explique les principaux facteurs que les ingénieurs et les équipes d'achat doivent prendre en compte lors du choix des régulateurs de gaz haute pression pour les systèmes de gaz industriels.

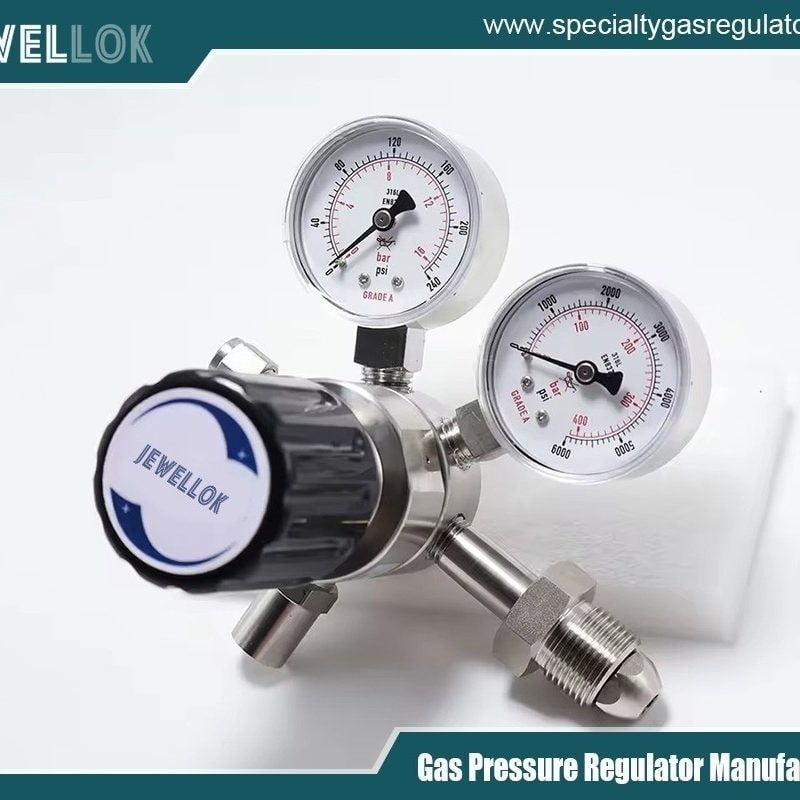

régulateur de pression et soupape de réduction de pression
Qu'est-ce qu'un régulateur de gaz haute pression ?
Un régulateur de gaz haute pression est un dispositif de contrôle de pression conçu pour réduire la pression du gaz provenant d'une source haute pression à une pression aval contrôlée plus basse.

Les gaz industriels peuvent être stockés dans des bouteilles, des semi-remorques, des réservoirs de stockage en vrac ou d'autres systèmes d'alimentation haute pression. La pression à la source peut varier considérablement selon le type de gaz et son application. Un régulateur maintient la pression en aval requise, même en cas de variation de la pression d'alimentation ou de fluctuations de la demande en gaz.

Un régulateur de gaz haute pression typique se compose de :

Entrée haute pression
Sortie basse pression
mécanisme de contrôle de la pression
Diaphragme ou élément de détection
siège de soupape et clapet
Mécanisme de réglage
manomètres ou capteurs de pression
Composants de décharge ou de sécurité, le cas échéant
Pour les applications industrielles exigeantes, les régulateurs peuvent également intégrer une réduction de pression à deux étages, des vannes d'arrêt intégrées, des raccords de purge, des filtres ou une commande électronique de pression.

Pourquoi le choix d'un organisme de réglementation approprié est important
La régulation de la pression influe directement sur les performances des équipements situés en aval. Un régulateur sous-dimensionné peut restreindre le débit et engendrer une chute de pression excessive. Un régulateur aux caractéristiques de contrôle médiocres peut produire une pression de sortie instable en fonction des variations de débit.

Dans les applications des semi-conducteurs et de la fabrication avancée, la stabilité de la pression est particulièrement importante car les gaz de procédé peuvent être fournis à des équipements sensibles tels que les systèmes CVD, PVD, ALD et de gravure.

Pour les gaz corrosifs, toxiques, inflammables ou de haute pureté, la compatibilité des matériaux et l'étanchéité de la construction sont tout aussi importantes.

Les principaux objectifs lors du choix d'un organisme de réglementation sont donc les suivants :

Maintenir une pression aval stable.
Gérez la pression d'entrée requise en toute sécurité.
Prévoir une capacité de débit suffisante.
Minimiser les fuites internes et externes.
Prévenir la contamination du flux gazeux.
Assurez-vous de la compatibilité avec le gaz de procédé.
Fournir des performances fiables dans les conditions de fonctionnement prévues.
1. Déterminer le type de gaz
La première étape consiste à identifier le gaz contrôlé.

Les différents gaz possèdent des caractéristiques physiques et chimiques distinctes. Leur masse moléculaire, leur corrosivité, leur toxicité, leur inflammabilité, leurs propriétés oxydantes et leur compatibilité avec les matériaux du régulateur sont autant d'éléments qui peuvent influencer la conception.

Les gaz industriels courants comprennent :

Azote (N₂)
Oxygène (O₂)
Argon (Ar)
Hélium (He)
Hydrogène (H₂)
Dioxyde de carbone (CO₂)
Ammoniac (NH₃)
Silane (SiH₄)
Gaz contenant du chlore
Gaz de traitement spéciaux pour semi-conducteurs
Pour les gaz inertes, on utilise généralement des régulateurs en acier inoxydable. Les gaz réactifs ou corrosifs peuvent nécessiter des matériaux en contact avec le fluide et des traitements de surface spécifiques.

Pour les applications de haute pureté, la construction interne doit minimiser la génération de particules, l'adsorption, le volume mort et la contamination potentielle.

Vérifiez toujours la compatibilité chimique entre le gaz et chaque composant en contact avec le fluide, y compris le diaphragme, le siège de soupape, le corps, les joints et les raccords.

2. Vérifier la pression d'entrée maximale
La pression d'entrée maximale est l'une des spécifications les plus importantes.

Un régulateur doit être dimensionné pour la pression amont maximale possible, et non pas simplement pour la pression de fonctionnement normale.

Par exemple, si une bouteille de gaz est raccordée directement au régulateur, ce dernier doit pouvoir supporter la pression de remplissage maximale de la bouteille et les conditions de température applicables.

Les spécifications importantes incluent :

Pression d'entrée maximale
Pression de sortie maximale
Pression de service maximale admissible
Pression de preuve
Pression d'éclatement
Température de fonctionnement
Une marge de sécurité appropriée doit être envisagée conformément aux normes d'ingénierie applicables et à la conception du système.

Pour les systèmes de gaz industriels à haute pression, les ingénieurs ne doivent jamais choisir un régulateur en se basant uniquement sur la pression moyenne utilisée en fonctionnement normal.

3. Sélectionnez la plage de pression de sortie requise
La plage de pression de sortie détermine si le régulateur peut fournir la pression de fonctionnement en aval requise.

Les applications industrielles courantes peuvent nécessiter des pressions de sortie relativement faibles, tandis que les systèmes de procédés spécialisés peuvent nécessiter des pressions contrôlées beaucoup plus élevées.

Par exemple, un système peut nécessiter :

0 à 1 bar
0 à 4 bar
0 à 10 bar
0 à 25 bar
0 à 50 bar
Plages de pression plus élevées pour des applications spécialisées
Le régulateur sélectionné doit avoir une plage de réglage appropriée plutôt que de fonctionner en permanence à l'extrémité extrême de sa capacité.

Un régulateur conçu spécifiquement pour la plage de pression cible offre généralement une meilleure sensibilité de contrôle et de réglage.

4. Évaluer les exigences en matière de débit
La pression nominale à elle seule ne permet pas de déterminer si un régulateur convient. Le débit est tout aussi important.

Le régulateur doit assurer un débit de gaz suffisant à la pression de sortie requise sans chute de pression excessive.

Les paramètres importants liés à l'écoulement comprennent :

Débit maximum
débit minimal contrôlable
Coefficient de débit (Cv)
Pression d'entrée
Pression de sortie
Température du gaz
masse moléculaire du gaz
Stabilité de pression requise
Le débit de gaz est souvent spécifié dans des unités telles que SLPM, Nm³/h, SCFH ou kg/h.

Les ingénieurs doivent évaluer les besoins en débit normal et en débit de pointe.

Un régulateur sélectionné uniquement en fonction du débit moyen peut être peu performant lorsque plusieurs dispositifs en aval fonctionnent simultanément.

5. Comparer la réglementation à un seul niveau et celle à deux niveaux
Les régulateurs de gaz haute pression sont généralement disponibles en configurations à un étage et à deux étages.

Régulateurs à un étage
Un régulateur à un seul étage réduit la pression d'entrée à la pression de sortie souhaitée en une seule étape de réduction de pression.

Les avantages comprennent:

Construction simple
Format compact
Coût initial inférieur
Entretien facile
Les régulateurs à un seul étage peuvent convenir aux applications où les variations de pression d'entrée sont relativement limitées et où une stabilité modérée de la pression de sortie est acceptable.

Régulateurs à deux étages
Un régulateur à deux étages réduit la pression en deux étapes successives.

Cette configuration permet d'obtenir une pression de sortie plus stable lorsque la pression dans le cylindre diminue.

La régulation à deux niveaux est particulièrement utile lorsque :

La pression d'alimentation varie considérablement.
Une pression stable en aval est importante.
Le système fonctionne sur une longue période de service des cylindres.
Les variations de pression peuvent affecter le rendement du processus.
Pour les systèmes critiques de distribution de gaz, une conception à deux étages peut contribuer à réduire l'influence des variations de pression à la source.

6. Choisir les matériaux mouillés appropriés
Le choix des matériaux est crucial pour les régulateurs de gaz industriels.

L'acier inoxydable 316L est largement utilisé pour les applications exigeantes en matière de gaz en raison de sa résistance, de sa résistance à la corrosion et de sa compatibilité avec de nombreux gaz industriels et spéciaux.

Selon l'application, d'autres matériaux peuvent être utilisés pour :

Sièges de soupape
Membranes
Joints toriques
Otaries
Composants internes
Pour les applications de semi-conducteurs de haute pureté, les régulateurs peuvent utiliser une construction en acier inoxydable soigneusement contrôlée avec des surfaces internes électropolies ou spécialement finies.

L'objectif est de réduire :

Corrosion
Génération de particules
Rétention d'humidité
Adsorption de gaz
Dégazage
Contamination métallique
Le choix des matériaux doit toujours être basé sur la composition chimique réelle du gaz et les conditions de fonctionnement.

7. Détection par diaphragme vs. détection par piston
Le mécanisme de détection influence les performances du régulateur.

Les régulateurs à membrane utilisent une membrane flexible pour détecter la pression en aval et contrôler la vanne.

Les avantages peuvent inclure :

Haute sensibilité
Bonne régulation de la pression
Faible frottement
Risque de contamination réduit
Performances adaptées aux systèmes de gaz de haute pureté
Les régulateurs à piston offrent des performances robustes à des pressions plus élevées et dans les applications où la durabilité est une priorité.

Pour les systèmes à gaz ultra-purs, les conceptions à membrane sont souvent privilégiées car elles permettent un contrôle de pression propre et précis grâce à des matériaux et des procédés de fabrication appropriés.

8. Tenir compte des exigences de haute pureté
La réglementation standard des gaz industriels et la réglementation des gaz ultra-purs ont des exigences différentes.

Dans le secteur de la fabrication des semi-conducteurs et dans d'autres applications sensibles à la contamination, les organismes de réglementation peuvent être tenus de respecter des exigences strictes concernant :

État de surface
Propreté intérieure
taux de fuite d'hélium
Génération de particules
Contrôle de l'humidité
Volume mort
Compatibilité des matériaux
Volume interne
Les régulateurs de haute pureté sont généralement fabriqués selon des procédés contrôlés et nettoyés spécifiquement pour les applications de service du gaz.

Les composants en acier inoxydable 316L avec une finition interne de haute qualité sont couramment utilisés dans les systèmes de distribution de gaz ultra-purs.

La conception des connexions est également importante. Les connexions de type VCR sont largement utilisées dans les systèmes de gaz de haute pureté car elles assurent une étanchéité métal-métal fiable lorsqu'elles sont correctement installées.

9. Évaluer les performances en matière d'étanchéité
Les fuites constituent un problème majeur dans les systèmes de gaz à haute pression.

Les fuites externes peuvent engendrer des risques pour la sécurité, tandis que les fuites internes peuvent provoquer une instabilité de pression ou un transfert de gaz indésirable.

Pour les gaz toxiques, corrosifs, inflammables ou spéciaux coûteux, minimiser les fuites est particulièrement important.

Selon l'application, les fabricants peuvent spécifier les tests d'étanchéité à l'hélium et les performances en matière d'étanchéité à l'aide de valeurs telles que :

<1 × 10⁻⁹ scc/sec He

Toutefois, la spécification de fuite acceptable réelle doit être déterminée en fonction du type de gaz du système, de la pression, des exigences de sécurité et des normes applicables.

Ne présumez pas que tous les régulateurs présentent les mêmes performances en matière d'étanchéité. Demandez les spécifications de test documentées lors de l'achat de régulateurs pour des applications critiques.

10. Sélectionnez les connexions correctes
Le régulateur doit être conforme à la norme de raccordement du système de gaz.

Les types de connexion courants comprennent :

NPT
BSP
Magnétoscope
Raccords de tubes
Raccords à compression
Connexions à brides
Les systèmes semi-conducteurs de haute pureté utilisent fréquemment des connexions étanches en métal, telles que les raccords de magnétoscopes.

Le diamètre du raccord doit correspondre au débit requis. Un raccord sous-dimensionné peut engendrer des pertes de charge inutiles.

Lors de la conception d'un système de gaz industriel, la compatibilité des connexions doit être vérifiée pour l'ensemble des bouteilles, régulateurs, vannes, panneaux de distribution de gaz, collecteurs, tuyauteries et équipements en aval.

11. Envisager l'utilisation de manomètres et d'un système de surveillance.
Un régulateur peut être équipé d'un ou plusieurs manomètres.

Les configurations typiques incluent :

Manomètre d'entrée
Manomètre de pression de sortie
Capteur de pression numérique
Transmetteur de pression
Interface de surveillance à distance
Le manomètre d'entrée permet aux opérateurs de contrôler la pression à la source, tandis que le manomètre de sortie confirme la pression fournie aux équipements en aval.

Pour les systèmes automatisés de distribution de gaz, les transmetteurs de pression peuvent fournir des données en temps réel à un automate programmable, à un système de contrôle ou à une plateforme de surveillance des installations.

Ceci est particulièrement précieux dans les usines de semi-conducteurs et les systèmes automatisés de gaz de procédé où une surveillance continue de la pression est nécessaire.

12. Température et conditions environnementales
La température peut affecter les performances du régulateur.

La pression du gaz, les propriétés des matériaux, le comportement des élastomères et les caractéristiques d'écoulement peuvent varier en fonction de la température.

Avant de choisir un régulateur, déterminez :

Température de fonctionnement normale
Température minimale
Température maximale
Conditions ambiantes
Emplacement d'installation
cyclage thermique potentiel
Pour les installations extérieures, le régulateur peut nécessiter une protection supplémentaire contre les intempéries et les températures extrêmes.

Pour les applications cryogéniques ou à basse température, les spécifications standard des régulateurs peuvent ne pas être suffisantes et un équipement spécialisé peut être nécessaire.

13. Stabilité et affaissement de la pression
Un régulateur ne maintient pas nécessairement la même pression de sortie à chaque débit.

Lorsque le débit en aval augmente, la pression de sortie peut diminuer. Ce phénomène est communément appelé chute de pression du régulateur.

Pour les applications industrielles générales, un affaissement modéré peut être acceptable.

Pour les applications de procédés de précision, la stabilité de la pression peut toutefois s'avérer cruciale.

Lors de la comparaison des régulateurs, les ingénieurs doivent examiner les courbes de performance montrant la pression de sortie en fonction du débit dans des conditions de pression d'entrée définies.

Cela permet de mieux comprendre les performances du régulateur que de se fier uniquement à la plage de pression nominale.

14. Dispositifs de sécurité pour les systèmes de gaz industriels
La sécurité doit être prise en compte au même titre que les performances du contrôle de la pression.

Selon l'application, un système de régulation de gaz haute pression peut comprendre :

soupapes de pression
Vannes d'arrêt
Clapets anti-retour
Protection contre les débits excessifs
Purger les connexions
conduites de ventilation
Systèmes de commutation à double cylindre
Détection de gaz
Isolation automatique
Le régulateur ne doit pas être considéré comme le seul dispositif de sécurité. Un système complet de distribution de gaz nécessite des mesures d'ingénierie appropriées, des composants résistants à la pression, une ventilation, un système de détection de gaz le cas échéant et des procédures adaptées aux risques liés au gaz.

Applications des régulateurs de gaz haute pression
Les régulateurs de gaz haute pression sont utilisés dans de nombreux secteurs industriels.

Fabrication de semi-conducteurs
Les applications comprennent:

Armoires à gaz
Systèmes de distribution de gaz
CVD
ALD
Gravure
Implantation
Distribution de gaz spéciaux
La stabilité de la pression et le contrôle de la contamination sont particulièrement importants.

Industrie chimique
Les régulateurs contrôlent les gaz de procédé utilisés dans les réacteurs, les systèmes de mélange et les équipements de production chimique.

Fabrication pharmaceutique
La fourniture de gaz propre et une pression stable peuvent soutenir les processus de fabrication et de laboratoire où la pureté du gaz est importante.

Soudage et fabrication de métaux
Les gaz industriels tels que l'argon, l'oxygène, le dioxyde de carbone et les mélanges de gaz de protection nécessitent une distribution contrôlée vers les équipements de soudage et de découpe.

Laboratoires
Les installations de recherche utilisent des régulateurs pour les gaz comprimés, les instruments d'analyse, les gaz d'étalonnage et les systèmes expérimentaux spécialisés.

Erreurs courantes lors du choix d'un régulateur de gaz haute pression
Plusieurs erreurs se produisent fréquemment lors du choix du régulateur.

Erreur n° 1 : Sélectionner uniquement par pression.
Un régulateur peut avoir une pression nominale adéquate mais une capacité de débit insuffisante.

Erreur n°2 : Négliger la compatibilité des gaz.
Les matériaux adaptés à l'azote peuvent ne pas convenir aux gaz corrosifs ou réactifs.

Erreur 3 : Utiliser un régulateur standard pour un service ultra-haute pureté.
Les régulateurs à usage général peuvent introduire une contamination inacceptable.

Erreur n°4 : Ignorer la demande de pointe.
Le débit normal ne représente pas nécessairement la demande maximale du système.

Erreur 5 : Choisir la mauvaise connexion.
Des normes de raccordement incorrectes peuvent entraîner des problèmes d'installation et des risques de fuite.

Erreur 6 : Négliger la chute de pression.
Un régulateur peut sembler adapté à un certain débit, mais devenir instable à une demande plus élevée.

Liste de vérification pour le choix d'un régulateur de gaz haute pression
Avant d'acheter un régulateur, vérifiez les paramètres suivants :

Paramètre Critères de sélection
Type de gaz Vérifier la compatibilité chimique
Pression d'entrée maximale Doit respecter la pression du système
Pression de sortie Respecter la plage de fonctionnement requise
Le débit (Anglais) Inclure la demande normale et de pointe
Étapes de la régulation À un ou deux étages
Matériaux mouillés Compatible avec les gaz de procédé
Diaphragme Sélectionner en fonction de la pureté et de la pression
Taux de fuite Respecter les exigences de sécurité du système
La connexion NPT, BSP, magnétoscope, tube, etc.
Température Confirmer la plage de fonctionnement
Propreté Nécessaire pour un service de haute pureté
Surveillance de la pression Jauge, capteur ou émetteur
Certifications Vérifier les normes applicables
Entretien Tenir compte de la facilité d'entretien et des pièces de rechange

vannes de régulation de gaz haute pression pour usage industriel
Conclusion
Le choix d' un régulateur de gaz haute pression adapté est une décision d'ingénierie cruciale pour tout système de gaz industriel. Un régulateur performant doit assurer bien plus qu'une simple réduction de pression. Il doit garantir une régulation stable, un débit suffisant, une étanchéité fiable, une compatibilité des matériaux appropriée et un fonctionnement sûr dans les conditions réelles du système.

Pour les applications industrielles standard, la plage de pression, le débit, la compatibilité avec les gaz, le type de raccordement et les dispositifs de sécurité sont les principaux critères à prendre en compte. Pour les applications dans les secteurs des semi-conducteurs, de la pharmacie et autres applications de haute pureté, les ingénieurs doivent également évaluer l'état de surface interne, la propreté, le volume mort, l'étanchéité, la conception du diaphragme et la technologie de raccordement.

Un processus de sélection systématique peut contribuer à prévenir l'instabilité de la pression, la contamination, les défaillances prématurées des composants et les coûts d'exploitation inutiles.

Pour les applications critiques, il est recommandé de fournir au fabricant du régulateur tous les paramètres de fonctionnement, y compris le type de gaz, la pression d'entrée maximale, la pression de sortie requise, le débit, la température, les exigences de pureté et les spécifications de raccordement, avant de sélectionner le modèle final.

Un régulateur de gaz haute pression correctement sélectionné peut constituer une base fiable pour un système de distribution de gaz industriel sûr, stable et efficace.

Pour en savoir plus sur le guide de sélection des systèmes de gaz industriels, vous pouvez consulter le site de Jewellok à l' adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ pour plus d'informations.
