Dans la fabrication des semi-conducteurs, la précision, la pureté et la stabilité de la pression du gaz délivré influent directement sur la constance des procédés, la qualité des plaquettes, la fiabilité des équipements et le rendement de production. Face à la miniaturisation croissante des procédés de fabrication des semi-conducteurs et à la complexification des nœuds de gravure, les régulateurs de pression industriels classiques peinent souvent à répondre aux exigences rigoureuses des salles blanches de pointe. Cette situation a engendré une demande accrue de régulateurs de pression ultra-purs, spécialement conçus pour les systèmes de distribution de gaz destinés aux semi-conducteurs.

Un fabricant fiable de régulateurs de pression ultra-purs pour applications semi-conducteurs doit fournir bien plus qu'un simple détendeur. Le régulateur doit allier matériaux de haute pureté, contrôle précis de la pression, faible fuite, géométrie interne optimisée, finition de surface avancée, nettoyage rigoureux et contrôle qualité fiable. Il doit également s'intégrer parfaitement aux enceintes à gaz, panneaux de contrôle de gaz, procédés de dépôt chimique en phase vapeur (CVD), de dépôt de couches atomiques (ALD), de gravure, d'implantation ionique et autres équipements de traitement des semi-conducteurs.


vannes à membrane en acier inoxydable 316L ultra haute pureté, vanne de réduction de pression
Qu'est-ce qu'un régulateur de pression à ultra-haute pureté ?
Un régulateur de pression ultra-pur est un composant de contrôle de pression de précision conçu pour réduire et stabiliser la pression des gaz de haute pureté ou spéciaux utilisés dans les processus de fabrication critiques.

Contrairement aux régulateurs classiques, les régulateurs UHP sont conçus pour minimiser la génération de particules, la contamination par l'humidité et l'oxygène, le volume mort et l'adsorption de gaz. Leurs composants internes et leurs conduits d'écoulement sont conçus avec précision pour maintenir la pureté du gaz tout au long du processus de distribution.

Les gaz couramment utilisés dans les systèmes d'alimentation en gaz pour semi-conducteurs comprennent l'azote (N₂), l'argon (Ar), l'hélium (He), l'hydrogène (H₂), l'oxygène (O₂), le dioxyde de carbone (CO₂) et divers gaz de procédé spécifiques. Selon l'application, le régulateur peut être amené à gérer des gaz corrosifs, toxiques, réactifs, oxydants ou présentant d'autres caractéristiques difficiles à contrôler.

Les principales fonctions d'un régulateur de pression UHP sont les suivantes :

Réduction de la pression d'entrée élevée à une pression de sortie contrôlée
Maintenir une pression aval stable
Minimiser les fluctuations de pression pendant le fonctionnement du processus
Prévenir la contamination des gaz de haute pureté
Assurer une fermeture fiable et des performances de contrôle de pression optimales
Systèmes de distribution de gaz pour semi-conducteurs automatisés
Assurer un débit de gaz constant vers les équipements de traitement
Dans le secteur de la fabrication de semi-conducteurs de pointe, la régulation de la pression n'est pas simplement une fonction mécanique ; c'est un élément important de la stratégie globale de contrôle des processus.

Pourquoi les applications semi-conducteurs nécessitent des régulateurs de pression UHP
La fabrication des semi-conducteurs exige des conditions de procédé extrêmement propres et stables. Même de faibles variations de pression de gaz ou de niveaux de contamination peuvent affecter les vitesses de dépôt, les caractéristiques de gravure, l'uniformité du film et d'autres paramètres critiques du procédé.

Un régulateur industriel classique peut contenir des matériaux, des lubrifiants, une géométrie interne ou un état de surface inadaptés aux applications semi-conducteurs. À l'inverse, un régulateur de pression UHP de qualité semi-conducteurs est conçu pour maîtriser la contamination, depuis la sélection des matériaux jusqu'au conditionnement, en passant par la fabrication, l'assemblage, le nettoyage et les tests.

Les principales exigences comprennent :

1. Matériaux de haute pureté
L'acier inoxydable 316L est largement utilisé pour les composants de distribution de gaz des semi-conducteurs en raison de sa résistance à la corrosion, de sa résistance mécanique et de sa compatibilité avec les applications de gaz de haute pureté.

Pour les applications plus exigeantes, les fabricants peuvent spécifier l'acier inoxydable 316L VIM-VAR , qui offre une meilleure homogénéité du matériau et est couramment choisi pour les composants critiques de gaz UHP.

Les surfaces internes mouillées doivent être soigneusement contrôlées afin de minimiser les risques de génération de particules, de corrosion ou de contamination.

2. Surfaces internes électropolies et lisses
La qualité des surfaces internes est primordiale dans les systèmes de gaz pour semi-conducteurs. Les surfaces rugueuses peuvent accroître l'adsorption des gaz et créer des zones d'accumulation de contaminants ou de particules.

L'électropolissage permet d'améliorer la douceur des surfaces et leur résistance à la corrosion tout en contribuant à réduire les zones de contamination potentielles.

Un fabricant qualifié devrait être en mesure de fournir des spécifications de finition de surface contrôlées en fonction de l'application et des exigences du client.

3. Faible volume mort interne
Le volume mort désigne les zones d'un système de gaz où le gaz peut stagner. Un volume mort excessif peut augmenter le temps de séjour du gaz et rendre la purge ou la commutation de gaz moins efficaces.

Les régulateurs de pression UHP doivent donc privilégier, dans la mesure du possible, des circuits d'écoulement internes optimisés et une conception compacte. Un faible volume contribue à améliorer le temps de réponse et à réduire la quantité de gaz résiduel emprisonné dans le composant.

4. Faible fuite
La prévention des fuites est essentielle lors de la manipulation de gaz spéciaux coûteux, dangereux ou réactifs.

Un régulateur de pression de qualité semi-conducteur doit être conçu pour garantir une étanchéité fiable dans les conditions de pression et de température requises. Selon les spécifications du produit et les normes d'essai, les fabricants peuvent effectuer des tests d'étanchéité à l'hélium pour vérifier l'étanchéité externe et interne.

Pour les applications de haute pureté, un faible taux de fuite est important non seulement pour la sécurité, mais aussi pour la stabilité du processus et le contrôle de la contamination.

Contrôle de pression de précision
La stabilité de la pression est l'une des caractéristiques de performance les plus importantes d'un régulateur de pression à semi-conducteurs.

Les gaz de procédé sont généralement fournis par des bouteilles, des systèmes de stockage de gaz en vrac ou des réseaux de distribution de gaz centralisés, à des pressions relativement élevées. Le régulateur abaisse cette pression au niveau requis par les équipements situés en aval.

En fonctionnement, le régulateur doit compenser les variations de pression d'entrée et de demande en aval tout en maintenant une pression de sortie stable.

Les paramètres de performance importants peuvent inclure :

Plage de pression d'entrée
Plage de pression de sortie
Capacité d'écoulement
Précision de la pression
Stabilité de la pression
Caractéristiques de l'affaissement
Répétabilité
Sensibilité à la température
Taux de fuite
Valeur CV
La combinaison optimale de ces paramètres dépend du procédé et des caractéristiques du gaz.

Par exemple, un régulateur utilisé pour un processus analytique à faible débit peut privilégier un contrôle de pression extrêmement précis, tandis qu'une application de distribution de gaz à débit élevé peut nécessiter une capacité de débit plus importante et une stabilité de pression optimisée.

Régulateurs de pression à un étage vs. à deux étages
Les systèmes de gaz pour semi-conducteurs peuvent utiliser différentes architectures de régulateurs en fonction des exigences de pression et des conditions de processus.

Un régulateur de pression à un étage réduit la pression grâce à un mécanisme de régulation principal. De conception relativement compacte, il convient aux applications où la pression d'entrée reste relativement stable.

Un régulateur de pression à deux étages effectue la réduction de pression en deux étapes. Cette configuration permet d'améliorer la stabilité de la pression de sortie lorsque la pression d'entrée varie considérablement.

Pour les bouteilles de gaz haute pression, la régulation à deux étages peut s'avérer particulièrement utile car la pression dans la bouteille varie au fur et à mesure que la réserve de gaz est consommée.

Le choix entre une régulation à un étage et une régulation à deux étages doit prendre en compte les propriétés du gaz, la pression d'entrée, la pression de sortie, le débit, la sensibilité du processus et la configuration du système.

Régulateurs de pression UHP pour gaz spéciaux et réactifs
La fabrication des semi-conducteurs utilise fréquemment des gaz spéciaux aux caractéristiques chimiques exigeantes. Certains de ces gaz peuvent être corrosifs ou réactifs avec les matériaux conventionnels.

Pour ces applications, le régulateur de pression doit être choisi en fonction de sa compatibilité chimique.

Le choix des matériaux peut impliquer :

Acier inoxydable 316L
Matériaux de diaphragme haute performance
Matériaux d'étanchéité compatibles
Composants internes résistants à la corrosion
Matériaux à faible dégazage
Le régulateur doit également être fabriqué et nettoyé spécifiquement pour le service gazier prévu.

Un régulateur conçu pour les gaz inertes ne doit pas être considéré comme compatible avec tous les gaz de procédé réactifs ou corrosifs. La compatibilité avec les gaz doit toujours être évaluée en fonction des conditions réelles d'utilisation.

Régulation de pression par diaphragme
Les régulateurs à semi-conducteurs de haute pureté utilisent souvent des conceptions à diaphragme pour isoler le mécanisme de détection et de réglage du gaz de procédé.

Un régulateur à membrane permet de réduire les risques de contamination par les composants mobiles et d'assurer un contrôle précis de la pression.

Dans les applications UHP exigeantes, des matériaux de diaphragme avancés et des mécanismes de ressort et de détection soigneusement conçus peuvent améliorer les performances du régulateur.

Le diaphragme doit conserver des performances mécaniques fiables lors de cycles de pression répétés tout en minimisant les risques de perméation et de contamination.

Pour les applications critiques dans le domaine des semi-conducteurs, les fabricants peuvent proposer différentes configurations de diaphragme en fonction de la plage de pression, du type de gaz et du niveau de pureté requis.

Options de connexion pour les systèmes à gaz semi-conducteurs
Le régulateur de pression doit également s'intégrer correctement au reste du système de distribution de gaz.

Les configurations de connexion courantes peuvent inclure :

connexions magnétoscope
Raccords de tubes
Raccords à joint facial
Assemblages soudés
Connexions de processus personnalisées
Les raccords à joint frontal de type VCR sont largement utilisés dans les systèmes de gaz de haute pureté car ils peuvent assurer une étanchéité métal sur métal fiable lorsqu'ils sont correctement assemblés.

Le choix du raccordement dépend du diamètre du tube, de la pression du système, des exigences d'installation, de la stratégie de maintenance et des spécifications du client.

Un fabricant professionnel de régulateurs de pression UHP devrait proposer de multiples options de connexion et des configurations personnalisées pour différentes architectures d'alimentation en gaz pour semi-conducteurs.

Applications dans la fabrication de semi-conducteurs
Les régulateurs de pression à ultra-haute pureté sont utilisés dans de nombreux procédés de fabrication de semi-conducteurs.

Systèmes de distribution de gaz CVD
Le dépôt chimique en phase vapeur exige une alimentation précise en gaz de procédé dans les chambres de dépôt. Une régulation stable de la pression contribue à maintenir une alimentation en gaz et des conditions de procédé constantes.

Systèmes ALD
Le dépôt de couches atomiques repose sur un contrôle rigoureux de l'apport de précurseurs et de gaz de purge. La stabilité de la pression et un faible volume interne sont particulièrement importants car les procédés ALD impliquent fréquemment des changements de gaz répétés et un dosage précis.

Systèmes de gravure
Les procédés de gravure peuvent utiliser des gaz réactifs qui nécessitent un contrôle précis de la pression et du débit. Les régulateurs UHP contribuent à maintenir un approvisionnement stable en gaz pour les équipements de traitement.

Implantation ionique
Les systèmes d'implantation ionique nécessitent des gaz spécifiques et des conditions de fonctionnement contrôlées. Une régulation fiable de la pression contribue à la stabilité de l'approvisionnement en gaz et au bon fonctionnement des équipements.

Armoires à gaz pour semi-conducteurs
Les armoires à gaz permettent le stockage et la distribution contrôlés des bouteilles de gaz. Des régulateurs UHP sont installés à l'intérieur de ces armoires afin de réduire la pression des bouteilles et d'acheminer le gaz vers les panneaux de distribution ou les équipements de traitement situés en aval.

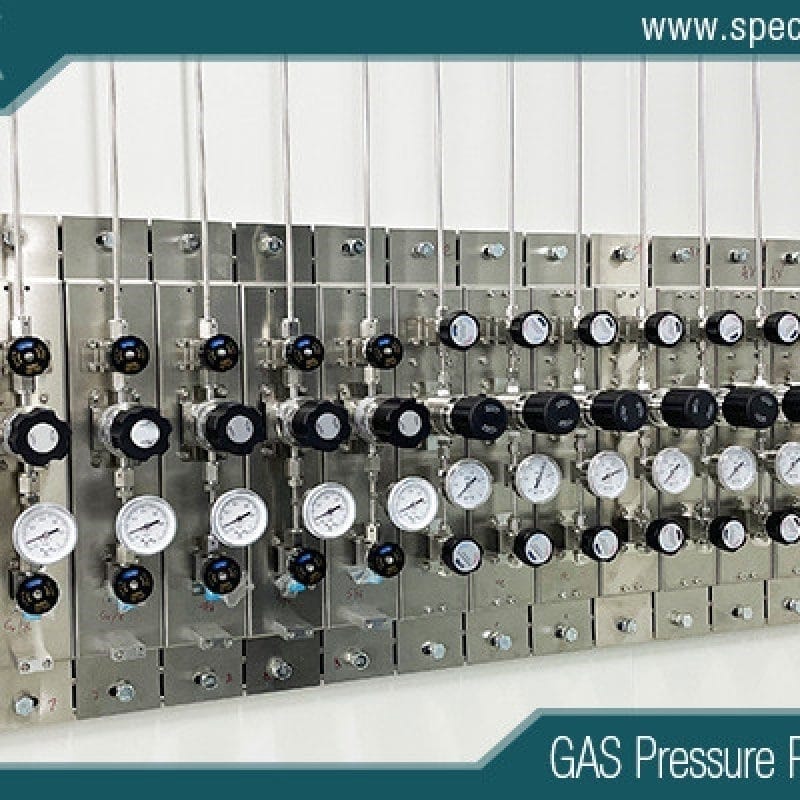

Panneaux à gaz et systèmes VMB
Les boîtiers de distribution de gaz et les panneaux de gaz nécessitent des composants de régulation de pression compacts, propres et fiables. Un régulateur adapté permet de maintenir une pression aval stable tout en assurant une distribution de gaz automatisée.

Automatisation et surveillance numérique de la pression
Les usines de semi-conducteurs modernes utilisent de plus en plus des systèmes automatisés de distribution de gaz. Les régulateurs de pression doivent donc fonctionner de concert avec les capteurs de pression, les vannes, les automates programmables, les régulateurs de débit massique et les plateformes d'automatisation de l'usine.

Les systèmes de gaz avancés peuvent surveiller :

Pression d'entrée
Pression de sortie
Flux du gaz
État de la vanne
Pression du cylindre
Conditions d'alarme
Performance du régulateur
La surveillance numérique de la pression peut aider les opérateurs à identifier les anomalies de pression avant qu'elles n'affectent la production.

Pour la fabrication de semi-conducteurs en grande série, l'automatisation prend également en charge la maintenance préventive et le diagnostic des systèmes.

Exigences de nettoyage et d'assemblage
La qualité de fabrication est tout aussi importante que la conception du régulateur.

Un régulateur de pression UHP doit être fabriqué dans un environnement contrôlé selon des procédures destinées à prévenir toute contamination.

Les contrôles de production typiques peuvent inclure :

Usinage de précision des composants métalliques
Traitement de surface et électropolissage
Nettoyage par ultrasons ou spécialisé
Rinçage à l'eau de haute pureté
Séchage contrôlé
Assemblage en salle blanche
Test de fuite à l'hélium
Test de pression
Tests de performance fonctionnelle
Emballage propre
Le procédé exact dépend des spécifications du fabricant et du niveau de pureté requis.

Un emballage adéquat est également essentiel car un composant parfaitement nettoyé peut être contaminé s'il est mal manipulé ou exposé à des environnements non contrôlés avant son installation.

Comment choisir un fabricant de régulateurs de pression à ultra haute pureté
Choisir le bon fabricant nécessite d'évaluer à la fois ses capacités techniques et ses systèmes de gestion de la qualité.

Les clients doivent prendre en compte :

Capacités matérielles : Le fabricant peut-il fournir de l'acier inoxydable 316L de haute qualité et une documentation technique traçable ?

Traitement de surface : Les exigences en matière d’électropolissage et de finition de surface interne sont-elles maîtrisées ?

Test d'étanchéité : Le fabricant dispose-t-il de capacités fiables pour effectuer des tests d'étanchéité à l'hélium ?

Assemblage en salle blanche : Les composants critiques sont-ils nettoyés et assemblés dans des conditions contrôlées ?

Personnalisation : Le fabricant peut-il modifier les plages de pression, les raccords, les configurations du corps et les matériaux du diaphragme ?

Contrôle qualité : Les rapports d'inspection et d'essais sont-ils disponibles pour les composants critiques ?

Expérience d'application : Le fournisseur comprend-il les systèmes de distribution de gaz pour semi-conducteurs plutôt que de simplement fabriquer des régulateurs industriels généraux ?

Assistance technique : Le fournisseur peut-il apporter son aide pour la sélection du régulateur, l’intégration du système et le dépannage ?

Ces facteurs sont particulièrement importants pour les équipementiers, les fabricants d'équipements pour semi-conducteurs, les intégrateurs de systèmes de gaz et les sociétés d'ingénierie.

Solutions de régulateurs de pression UHP personnalisées
Les différents procédés de fabrication de semi-conducteurs ont des exigences différentes en matière de pression et de débit. Un régulateur standard du catalogue ne constitue pas toujours la solution optimale.

Un fabricant expérimenté devrait être capable de développer des configurations personnalisées basées sur :

Type de gaz
Pression d'entrée
Pression de sortie
Besoin de débit
Type de connexion
Exigences matérielles
État de surface
Spécifications relatives aux fuites
Espace d'installation
Exigences en matière d'automatisation
Des régulateurs personnalisés peuvent être intégrés dans les armoires à gaz, les panneaux à gaz, les VMB, les VMP et autres systèmes de distribution de gaz pour semi-conducteurs.

Pourquoi choisir un fabricant professionnel de régulateurs de pression UHP ?
Dans les applications semi-conducteurs, le régulateur est un composant essentiel et non un simple accessoire de réduction de pression. Ses performances influent sur la stabilité, la propreté et la fiabilité de l'ensemble du système de distribution de gaz.

Un fabricant professionnel doit combiner usinage de précision, sélection de matériaux de haute pureté, traitement de surface, fabrication propre, tests de pression, tests d'étanchéité et ingénierie d'application.

Pour les clients qui s'approvisionnent en régulateurs de pression UHP en provenance de Chine, il est essentiel d'évaluer les capacités de production et les procédures de contrôle qualité du fabricant. Le meilleur fournisseur doit être en mesure de proposer non seulement des prix compétitifs, mais aussi une qualité constante, une documentation technique complète, des options de personnalisation et un support technique réactif.


régulateurs de pression de gaz ultra-purs
Conclusion
Un fabricant de régulateurs de pression ultra-purs pour applications semi-conducteurs doit répondre à des exigences rigoureuses en matière de pureté, de stabilité de la pression, d'étanchéité, de compatibilité des matériaux et de propreté de fabrication.

Des procédés CVD et ALD à la gravure, l'implantation ionique, les armoires à gaz, les panneaux à gaz et les systèmes de distribution de gaz centralisés, les régulateurs de pression UHP jouent un rôle essentiel dans la distribution sûre et constante des gaz de procédé.

En sélectionnant de l'acier inoxydable 316L de haute pureté, des voies d'écoulement internes optimisées, des structures à faible volume mort, des mécanismes de diaphragme de précision, des connexions à joint facial fiables et des procédures de nettoyage et de test rigoureuses, les fabricants peuvent produire des régulateurs de pression adaptés aux environnements exigeants des semi-conducteurs.

Avec l'évolution de la fabrication des semi-conducteurs vers des technologies de gravure plus avancées et des usines de plus en plus automatisées, l'importance d'une distribution de gaz précise et exempte de contamination ne cesse de croître. Collaborer avec un fabricant expérimenté de régulateurs de pression UHP permet aux fabricants d'équipements pour semi-conducteurs et aux intégrateurs de systèmes de gaz d'obtenir un contrôle de pression stable, des performances système fiables et une fiabilité opérationnelle à long terme.
