Comment fonctionne un régulateur de pression pour bouteille d'azote ?

Comment fonctionne un régulateur de pression pour bouteille d'azote ?

Les régulateurs de pression sont des dispositifs essentiels dans de nombreuses applications industrielles, médicales et scientifiques utilisant des gaz comprimés comme l'azote. Un régulateur de pression pour bouteille d'azote contrôle précisément la pression de l'azote gazeux libéré d'une bouteille haute pression, garantissant ainsi une pression plus basse, sûre et constante, adaptée aux équipements ou procédés en aval. Comprendre le fonctionnement de ces régulateurs est crucial pour les ingénieurs, les techniciens et les utilisateurs de gaz comprimés afin de garantir sécurité, efficacité et précision.

L'azote, un gaz inerte qui constitue environ 78 % de l'atmosphère terrestre, est généralement stocké en bouteilles à des pressions comprises entre 2 000 et 3 000 psi (livres par pouce carré) ou plus. L'utilisation directe de gaz à de telles pressions peut être dangereuse et entraîner des dommages matériels, des fuites, voire des explosions. Le détendeur agit comme un régulateur, réduisant et stabilisant la pression de sortie. Cet article examine la mécanique, les composants, les types et les principes de fonctionnement des détendeurs de pression pour bouteilles d'azote, offrant ainsi une vue d'ensemble technique complète.



meilleur régulateur de qualité semi-conducteur ultra haute pureté à un étage
meilleur régulateur de qualité semi-conducteur ultra haute pureté à un étage
Principes fondamentaux de la régulation de la pression

Fondamentalement, un régulateur de pression fonctionne selon le principe d'équilibrage des forces pour maintenir une pression de sortie constante malgré les variations de la pression d'entrée ou de la demande de débit. Pour les bouteilles d'azote, le régulateur doit gérer la baisse de pression de la bouteille à mesure que le gaz s'épuise, tout en maintenant la pression de refoulement constante.

La physique fondamentale repose sur la loi de Boyle, qui stipule que la pression d'un gaz est inversement proportionnelle à son volume à température constante. Cependant, les régulateurs privilégient l'équilibre des forces grâce à des ressorts, des diaphragmes ou des pistons. Lorsque le gaz pénètre dans le régulateur depuis la bouteille, il rencontre un mécanisme de soupape qui limite le débit. La pression de sortie est détectée et comparée à une valeur de consigne, ce qui ajuste l'ouverture de la soupape en conséquence.

Dans une configuration classique, le détendeur est raccordé à la vanne de la bouteille par une entrée filetée. L'utilisateur règle la pression de sortie souhaitée à l'aide d'un bouton de réglage, qui comprime un ressort. Ce ressort s'oppose à la pression du gaz sur un élément sensible, comme une membrane, pour contrôler le clapet ou le siège de la vanne.



Composants clés d'un régulateur de pression d'azote

Un régulateur de pression standard pour bouteille d'azote se compose de plusieurs éléments essentiels, chacun jouant un rôle dans la réduction et le contrôle de la pression :

Orifice d'admission et connexion : C'est ici que le détendeur se fixe à la bouteille d'azote. Il est généralement équipé d'un raccord CGA (Compressed Gas Association), tel que le CGA-580 pour l'azote, garantissant une connexion sûre et étanche. L'orifice d'admission supporte des pressions élevées allant jusqu'à 3 000 psi.
Manomètre haute pression : Monté sur le corps du détendeur, ce manomètre affiche la pression interne de la bouteille, permettant ainsi de surveiller le niveau de gaz. Il est généralement calibré en psi ou en bar.
Bouton ou vis de réglage : Ce composant de l'interface utilisateur permet de régler la pression de sortie. Tourner dans le sens horaire augmente la pression en comprimant le ressort principal, tandis que dans le sens antihoraire, elle diminue.
Ressort principal : Ressort de compression hélicoïdal fournissant la force de référence pour la pression de sortie souhaitée. Sa tension détermine la valeur de consigne.
Élément de détection (diaphragme ou piston) : Le diaphragme, souvent en caoutchouc, en néoprène ou en acier inoxydable, détecte la pression en aval. Dans les régulateurs à piston, un piston remplace le diaphragme pour les applications à pression plus élevée. Cet élément se déplace en réponse aux variations de pression, actionnant ainsi la vanne.
Ensemble vanne (clapet et siège) : Le clapet est un obturateur mobile qui assure l'étanchéité du siège pour contrôler le débit de gaz. Lorsque la pression en aval descend en dessous de la valeur de consigne, l'élément de détection éloigne le clapet du siège, permettant ainsi un débit de gaz plus important.
Manomètre basse pression : il mesure la pression de sortie régulée, garantissant qu'elle correspond au point de consigne.
Orifice de sortie : Sortie du gaz régulé, souvent raccordée à des tuyaux ou à des équipements. Elle peut être équipée d'une vanne à pointeau pour un contrôle précis du débit.
Capot ou boîtier : Le boîtier extérieur qui renferme les composants internes, offrant protection et intégrité structurelle.
Soupape de décharge (en option) : dans certaines conceptions, une soupape de décharge de sécurité évacue l'excès de pression pour éviter une surpression.
Ces composants fonctionnent en harmonie pour assurer un contrôle précis de la pression. Des matériaux comme le laiton, l'acier inoxydable ou l'aluminium sont choisis pour leur résistance à la corrosion, d'autant plus que l'azote est non corrosif, mais peut être utilisé en milieu humide.



Principes de fonctionnement : régulateurs à un étage ou à deux étages

Les régulateurs de pression pour bouteilles d'azote sont disponibles en configurations à un ou deux étages, chacune adaptée à différentes applications en fonction des besoins de précision.

Régulateurs à un étage

Un régulateur à un étage réduit la pression en une seule étape, de la pression du cylindre à la pression de refoulement. Voici comment il fonctionne :

– Le gaz entre dans l’admission à haute pression et s’écoule dans la chambre de la vanne.

– La pression en aval agit sur la membrane, la poussant vers le haut contre le ressort principal.

– Si la pression de sortie est inférieure à la valeur de consigne, la force du ressort domine, poussant la membrane vers le bas. Ce mouvement, via une tige ou une tringlerie, soulève le clapet de son siège, permettant ainsi au gaz de s'écouler dans la chambre basse pression.

– À mesure que la pression augmente en aval, elle s’égalise avec la force du ressort, fermant légèrement la vanne pour maintenir l’équilibre.

– Cette boucle de rétroaction assure une pression de sortie constante.

Cependant, les régulateurs mono-étagés souffrent d'un effet de « chute de pression » ou « d'alimentation », où la pression de sortie diminue lorsque la pression du cylindre chute ou que le débit augmente. Pour les applications à l'azote nécessitant une pression stable, comme la chromatographie, cela peut constituer une limitation.

Régulateurs à deux étages

Pour une plus grande précision, les régulateurs à deux étages utilisent un processus de réduction séquentiel. Le premier étage réduit la pression du cylindre à un niveau intermédiaire (par exemple, 200-500 psi), et le deuxième étage la réduit davantage jusqu'à la pression finale (par exemple, 0-100 psi).

– Le premier étage fonctionne comme un régulateur à un étage mais avec un point de consigne fixe.

– Sa sortie alimente le deuxième étage, qui dispose d’un point de consigne réglable.

Cette conception minimise la chute de pression, car le deuxième étage reçoit une pression d'entrée relativement constante du premier étage. Les régulateurs à deux étages sont idéaux pour l'azote utilisé dans le soudage de précision, l'alimentation en gaz de laboratoire ou la distribution de boissons.

L'avantage est évident dans les courbes de performance : un étage unique montre une décroissance de pression plus prononcée, tandis que deux étages maintiennent une sortie plate sur une large plage d'entrée.



Types de régulateurs de pression d'azote

Au-delà des étapes, les régulateurs varient selon la conception et l'application :

Type à membrane : Usage général, offrant une bonne sensibilité et un faible risque de contamination. La membrane flexible isole le ressort du circuit de gaz.
À piston : Utilisé pour les applications à haute pression ou à haut débit. Un piston coulisse dans un cylindre, ce qui assure la robustesse du système, mais peut engendrer davantage de frottements.
Régulateurs de contre-pression : ils maintiennent la pression en amont en évacuant l'excès de gaz, utiles dans les systèmes de couverture d'azote.
Régulateurs de ligne : installés en aval pour un contrôle précis dans les lignes de distribution.
Régulateurs spécialisés : pour l'azote ultra-pur, dotés de surfaces électropolies et de joints métal sur métal pour éviter la contamination.
La sélection dépend de facteurs tels que la pression d’entrée maximale, la plage de sortie, le débit (en SCFM – pieds cubes standard par minute) et la compatibilité des matériaux.



Dynamique des fluides et caractéristiques d'écoulement

L'écoulement à travers un régulateur implique une dynamique d'orifice. L'ouverture de la vanne crée une restriction, et le gaz se dilate adiabatiquement, se refroidissant légèrement (effet Joule-Thomson pour l'azote).

Pour l’azote, étant un gaz idéal, les effets de compressibilité sont minimes à température ambiante.

Les régulateurs doivent gérer le flux sonique si les rapports de pression dépassent les valeurs critiques, ce qui entraîne un écoulement étranglé où la vitesse atteint Mach 1 au niveau de la gorge.



Considérations de sécurité et entretien

La sécurité est primordiale avec l'azote haute pression. Les détendeurs sont équipés de disques de rupture ou de soupapes de sécurité réglées à 1.5 fois la pression de service maximale.

Les utilisateurs doivent :

– Inspectez les fuites à l’aide d’eau savonneuse.

– Évitez l’huile ou la graisse, car l’azote peut favoriser la combustion dans des scénarios enrichis en oxygène (bien que le N2 pur soit inerte).

– Rangez les bouteilles à la verticale et fixez les régulateurs lorsqu’ils ne sont pas utilisés.

L'entretien comprend l'étalonnage périodique du manomètre, le remplacement de la membrane et le nettoyage. Avec le temps, les sièges peuvent s'user, provoquant un fluage (ralentissement de la montée en pression).

Dans les zones dangereuses, des régulateurs antidéflagrants certifiés ATEX sont utilisés.



Applications des régulateurs de pression d'azote

L'inertie de l'azote le rend polyvalent :

– Industriel : En soudage (par exemple, TIG) pour protéger les arcs, régulé à 20-50 psi.

– Médical : Pour la cryochirurgie ou le mélange de gaz, avec une distribution précise à basse pression.

– Alimentation et boissons : Purge des conduites ou carbonatation, à 30-60 psi.

– Laboratoires : La chromatographie en phase gazeuse nécessite une pression stable de 10 à 100 psi.

– Aérospatial : Tests de systèmes à hauts débits.

Dans chaque cas, le régulateur assure des performances constantes, évitant les fluctuations qui pourraient ruiner les processus.



Fonctionnalités avancées et innovations

Les régulateurs modernes intègrent des jauges numériques, des transducteurs de pression pour la surveillance à distance et des vannes d'arrêt automatiques.

Les régulateurs intelligents avec intégration IoT permettent une maintenance prédictive via des capteurs de vibrations ou de pression.

Pour les applications de haute pureté, les conceptions à chemise sous vide minimisent le dégazage.

Les recherches sur les régulateurs microfluidiques promettent une miniaturisation des appareils portables.



Défis et dépannage

Les problèmes courants incluent :

– Gel du régulateur : dû au refroidissement par expansion rapide, atténué par les régulateurs chauffés.

– Bavardage : Oscillation de la soupape due à l’instabilité, fixée par un amortissement ou des limiteurs de débit.

– Fuite : Provenant de joints usés, nécessitant un remplacement.

Le dépannage consiste à vérifier les jauges, à écouter les sifflements et à vérifier les points de consigne.



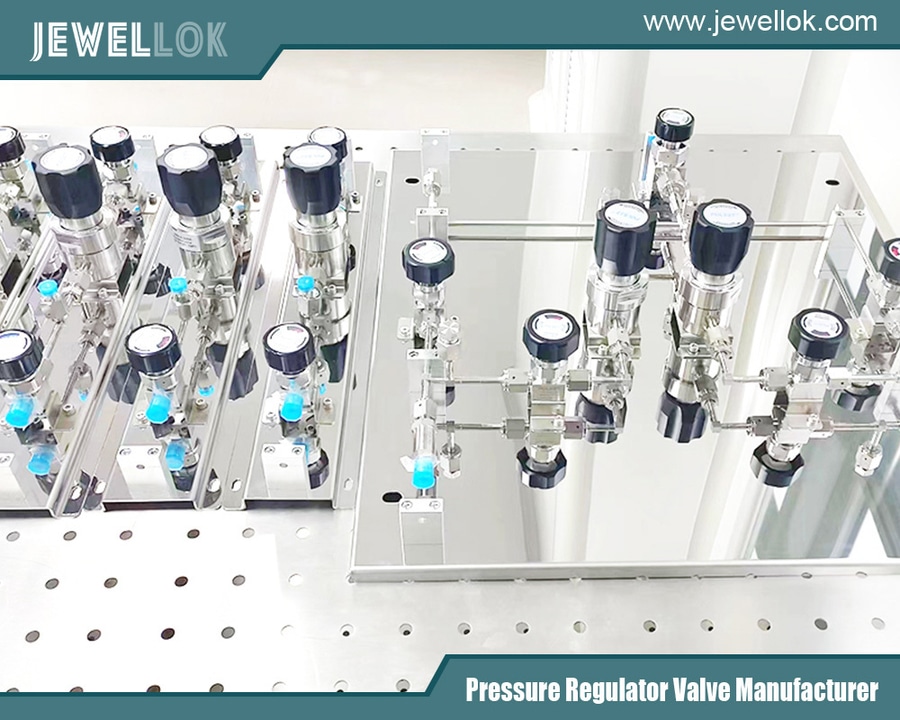

Systèmes et composants de contrôle des fluides semi-conducteurs
Systèmes et composants de contrôle des fluides semi-conducteurs
Conclusion

Un détendeur de bouteille d'azote est un dispositif sophistiqué qui transforme le gaz stocké à haute pression en un débit utilisable et contrôlé grâce à un équilibre de force mécanique et à une rétroaction. Des modèles mono-étagés de base aux systèmes bi-étagés avancés, ils garantissent sécurité et fiabilité dans tous les secteurs. La compréhension de leurs composants, principes et applications permet aux utilisateurs d'optimiser leurs performances et de limiter les risques. Avec l'évolution technologique, ces détendeurs s'adaptent constamment, favorisant ainsi les innovations dans le domaine de la manipulation des gaz.
