Quelle est la différence entre une vanne régulatrice de gaz ultra-pure et une vanne à membrane ultra-pure ?

Quelle est la différence entre une vanne régulatrice de gaz ultra-pure et une vanne à membrane ultra-pure ?

Dans les industries de pointe telles que la fabrication de semi-conducteurs, la production pharmaceutique et l'instrumentation analytique, la manipulation des gaz ultra-purs (UHP) est primordiale. Ces gaz, souvent composés d'azote, d'oxygène, d'hydrogène et de mélanges spéciaux, doivent être livrés avec une contamination minimale afin de garantir l'intégrité des procédés et la qualité des produits. Les vannes de régulation et les vannes à membrane UHP constituent deux composants essentiels des systèmes de gaz UHP . Conçues pour maintenir la pureté des gaz à des niveaux supérieurs à 99.9999 % (soit six neuf), elles remplissent des fonctions distinctes et présentent des conceptions uniques, adaptées à des besoins opérationnels spécifiques.

Une vanne de régulation de gaz UHP est principalement chargée de contrôler et de réduire la pression des gaz entrants provenant de sources haute pression, telles que les bouteilles ou les réservoirs de stockage en vrac, jusqu'à une pression plus basse et stable, adaptée aux procédés en aval. À l'inverse, une vanne à membrane UHP agit comme un dispositif tout ou rien ou d'étranglement, isolant le flux de gaz tout en prévenant la contamination par des sources externes ou des composants internes. Comprendre les différences entre ces deux types de vannes est essentiel pour que les ingénieurs, techniciens et concepteurs de systèmes puissent choisir l'équipement adapté à leurs applications.

Cet article examine les aspects techniques des deux vannes, en explorant leur conception, leurs matériaux, leurs principes de fonctionnement, leurs avantages, leurs limites et leurs principales différences. En examinant ces éléments, nous souhaitons fournir un guide complet expliquant comment chaque vanne contribue au maintien d'une pureté ultra élevée dans les systèmes de distribution de gaz. La discussion soulignera l'importance de la pureté dans les industries critiques et l'impact du choix de la vanne sur les performances globales du système.




Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques de très haute pureté (UHP)
Comprendre les vannes de régulation de gaz ultra-pur

Les régulateurs de gaz ultra-pur sont des dispositifs sophistiqués conçus pour gérer la pression du gaz avec une précision exceptionnelle tout en préservant l'intégrité du flux gazeux. Ces régulateurs sont généralement installés au point d'utilisation ou immédiatement après la source de gaz pour abaisser les pressions, qui peuvent varier de 3 000 psi (livres par pouce carré) ou plus jusqu'à 1 psi, selon l'application.

Conception et composants

La conception de base d'une vanne de régulation de gaz UHP repose sur un mécanisme de détection de pression, souvent une membrane ou un piston, qui ajuste l'ouverture de la vanne afin de maintenir une pression de sortie constante malgré les fluctuations de la pression d'entrée ou du débit demandé. Dans les applications UHP, les membranes sont préférées aux pistons car elles offrent une meilleure isolation et réduisent le risque de génération de particules par contact métal-métal.

Les composants clés comprennent :

– Orifices d'entrée et de sortie : Il s'agit généralement de raccords en acier inoxydable électropoli, tels que des raccords VCJ ou à joint frontal, afin de minimiser les espaces morts où les contaminants pourraient s'accumuler.

– Diaphragme de détection de pression : Fabriqué à partir de matériaux tels que l'Hastelloy C-22 ou l'acier inoxydable 316L avec une finition de haute pureté, le diaphragme fléchit en réponse aux changements de pression, actionnant le clapet ou le siège pour contrôler le débit.

Clapet et siège : Le clapet est l'élément mobile qui assure l'étanchéité contre le siège pour réguler le débit. Dans les régulateurs UHP, ils sont souvent fabriqués en PCTFE (polychlorotrifluoroéthylène) ou en d'autres polymères souples pour assurer une étanchéité parfaite sans générer de particules.

– Capot et mécanisme de réglage : Le capot abrite le ressort ou le dôme qui règle la pression de sortie souhaitée. Sur les modèles UHP, le capot est ventilé ou purgé pour éviter toute contamination atmosphérique.

Les régulateurs UHP intègrent souvent des caractéristiques telles que des conceptions à diaphragme lié, où le diaphragme est mécaniquement lié au clapet, améliorant la fiabilité et réduisant les chemins de fuite.

Principes opérationnels

Le fonctionnement d'un détendeur UHP repose sur l'équilibre des forces. La pression d'entrée exerce une pression sur la membrane, contrée par la force d'un ressort réglé par l'utilisateur. Lorsque la pression de sortie chute suite à une demande accrue, la membrane se déplace pour ouvrir davantage la vanne, permettant ainsi un débit de gaz plus important jusqu'à ce que l'équilibre soit rétabli. Inversement, si la pression augmente, la vanne se ferme légèrement.

Dans les environnements UHP, les régulateurs doivent gérer avec précision de faibles débits, souvent jusqu'à 1 sccm (centimètre cube standard par minute), sans introduire d'impuretés. Les finitions de surface sont cruciales ; les surfaces internes sont électropolies à des valeurs Ra de 5 micropouces ou moins afin de minimiser les sites d'adsorption d'humidité ou d'hydrocarbures.

Considérations relatives aux matériaux et à la pureté

Le choix des matériaux est crucial pour les régulateurs UHP. L'acier inoxydable 316L VIM-VAR (fusion par induction sous vide et refusion par arc sous vide) est la norme pour les pièces en contact avec le fluide en raison de sa faible teneur en inclusions et de sa résistance à la corrosion. Les élastomères, s'ils sont utilisés, sont limités aux nuances de haute pureté comme le FFKM (élastomère perfluoré) afin d'éviter le dégazage.

La pureté est maintenue grâce à des processus de fabrication rigoureux, notamment l'assemblage en salle blanche, les tests d'étanchéité à l'hélium à des taux inférieurs à 10^-9 atm-cc/sec et le comptage des particules pour garantir moins de 10 particules par pied cube supérieures à 0.1 micron.

Applications

Les régulateurs de gaz UHP sont omniprésents dans les usines de semi-conducteurs pour des procédés comme le dépôt chimique en phase vapeur (CVD), où un contrôle précis de la pression des gaz de silane ou d'arsine est nécessaire. Dans l'industrie pharmaceutique, ils régulent les gaz inertes pour la couverture des réacteurs. Les laboratoires d'analyse les utilisent pour les vecteurs de chromatographie gazeuse comme l'hélium.

Leurs avantages comprennent une excellente stabilité de pression (± 0.1 % du point de consigne), une faible chute de pression (chute de pression sous l'écoulement) et une compatibilité avec les gaz corrosifs. Cependant, ils ne sont pas idéaux pour une fermeture complète, car ils peuvent présenter de légères fuites.

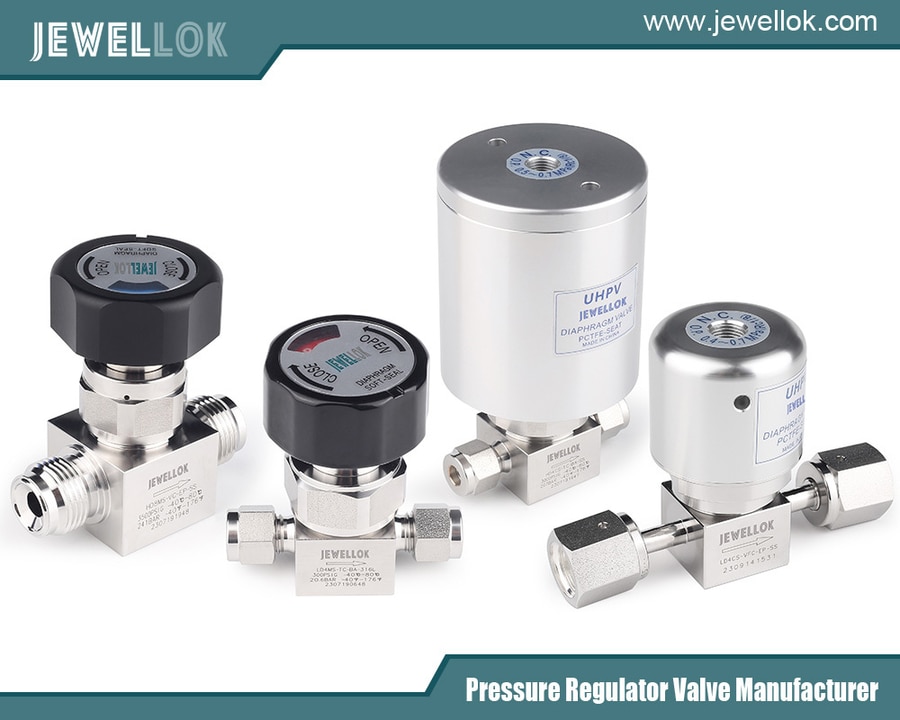

Comprendre les vannes à membrane ultra-haute pureté

Les vannes à membrane ultra-pures sont des vannes d'isolement conçues pour la régulation marche/arrêt ou la modulation des conduites de gaz de haute pureté. Contrairement aux régulateurs, leur rôle principal n'est pas la réduction de pression, mais le contrôle du débit, avec une étanchéité absolue pour prévenir toute contamination.

Conception et composants

La particularité d'une vanne à membrane réside dans sa membrane flexible, qui sépare le fluide de traitement du mécanisme d'actionnement. Cette conception élimine les joints de tige, les garnitures et autres sources potentielles de fuite.

Les composants clés comprennent :

– Corps : Généralement un bloc en acier inoxydable 316L forgé à deux ou plusieurs ports avec un volume interne minimal pour réduire le temps de purge.

– Diaphragme : Membrane fine et flexible, souvent multicouche, en PTFE (polytétrafluoroéthylène) renforcée par de l'acier inoxydable ou de l'Elgiloy pour plus de résistance. Elle assure l'étanchéité de la vanne en appuyant contre un déversoir ou un siège.

Actionneur : Il peut être manuel (volant), pneumatique ou électrique. Sur les modèles UHP, les actionneurs pneumatiques sont courants pour le fonctionnement à distance, avec des positions de sécurité intégrées.

– Déversoir ou siège : la partie surélevée du corps contre laquelle la membrane assure l'étanchéité. Pour les UHP, elle est polie pour obtenir une finition miroir.

Les vannes à membrane existent en configurations à passage direct ou à déversoir. Ces dernières sont plus courantes en UHP en raison de leurs meilleures caractéristiques de débit et de leur nettoyage plus facile.

Principes opérationnels

Lorsqu'il est fermé, l'actionneur comprime la membrane contre le déversoir, créant ainsi une étanchéité. L'ouverture de la vanne soulève la membrane, permettant ainsi au gaz de s'écouler. La flexibilité de la membrane garantit l'absence de contact métal contre métal dans le trajet d'écoulement, minimisant ainsi le détachement de particules.

Dans les systèmes UHP, ces vannes sont souvent étuvées jusqu'à 150 °C pour éliminer l'humidité adsorbée. Leur durée de vie est élevée, dépassant souvent le million de cycles, grâce à la résilience de la membrane.

Considérations relatives aux matériaux et à la pureté

Comme pour les régulateurs, les pièces en contact avec le fluide sont en acier inoxydable 316L VIM-VAR avec finition électropolie. Les membranes sont en PTFE vierge ou modifié pour une meilleure inertie chimique. L'assemblage s'effectue en salle blanche ISO classe 5, avec des tests de fuites d'hélium et de génération de particules.

La pureté est améliorée par la conception sans zone morte de la vanne, qui empêche la stagnation du gaz et l'accumulation de contaminants.

Applications

Les vannes à membrane UHP sont essentielles en biotechnologie pour le transfert de gaz stériles, dans la fabrication de panneaux solaires pour la manipulation du silane et dans la production de LED pour les gaz dopants. Elles excellent dans les systèmes nécessitant des cycles fréquents ou où l'absence de fuite est essentielle, comme les conduites de vide.

Les avantages incluent une étanchéité supérieure (supérieure à 10^-10 atm-cc/sec), une maintenance aisée (remplacement de la membrane sans démontage de la vanne) et une résistance aux fluides agressifs. Les inconvénients incluent des pertes de charge plus importantes que celles des vannes à boisseau sphérique et un risque de fatigue de la membrane au fil du temps.



Principales différences entre les vannes de régulation de gaz UHP et les vannes à membrane UHP

Bien que les deux vannes fassent partie intégrante des systèmes de gaz UHP, leurs différences résident dans la fonction, la conception, les performances et l'adéquation des applications.

Différences fonctionnelles

La différence fondamentale réside dans leur fonction. Les vannes régulatrices de gaz UHP sont des régulateurs de pression qui s'ajustent dynamiquement pour maintenir une pression de sortie définie. Elles ne sont pas conçues pour une isolation complète ; même fermées, elles peuvent laisser passer un débit minimal permettant de mesurer la pression. À l'inverse, les vannes à membrane UHP sont des régulateurs de débit qui assurent une fermeture étanche pour isoler certaines sections du système.

Par exemple, dans un collecteur de distribution de gaz, un régulateur peut réduire la pression du cylindre de 2 000 psi à 50 psi, tandis que des vannes à diaphragme sont utilisées pour basculer entre les cylindres ou les conduites d'aération.

Différences de conception et de construction

Les régulateurs intègrent des capteurs de pression et des mécanismes de réglage, ce qui les rend plus complexes avec des ressorts, des capots et des manomètres. Les vannes à membrane sont plus simples, se concentrant sur l'interface membrane-actionneur.

En termes de trajet d'écoulement, les régulateurs présentent souvent un chemin tortueux pour la réduction de pression, ce qui peut augmenter le risque de contamination s'ils sont mal conçus. Les vannes à membrane offrent un trajet direct avec un minimum de fissures.

Les matériaux se chevauchent, mais les régulateurs peuvent utiliser davantage de composants métalliques dans la zone de détection, tandis que les vannes à diaphragme s'appuient fortement sur des diaphragmes polymères pour l'étanchéité.

Caractéristiques de performance

La gestion de la pression diffère : les régulateurs gèrent des pressions d'entrée élevées avec une faible pression de sortie, avec une faible chute et un faible blocage (augmentation de pression à l'arrêt du débit). Les vannes à membrane sont conçues pour une pression maximale, mais introduisent des valeurs de Cv (coefficient de débit) qui affectent les débits du système.

Maintien de la pureté : Les deux excellent, mais les vannes à membrane offrent une meilleure isolation des actionneurs, réduisant ainsi les risques liés aux lubrifiants ou aux infiltrations atmosphériques. Les régulateurs peuvent nécessiter des orifices de purge pour une protection similaire.

Durée de vie et entretien : Les vannes à membrane sont conçues pour des cycles élevés, mais nécessitent un remplacement périodique de la membrane. Les régulateurs ont des intervalles d'entretien plus longs, mais peuvent nécessiter un réétalonnage.



Avantages et limites en comparaison

Les régulateurs UHP offrent un contrôle précis impossible à obtenir avec des vannes à membrane seules, ce qui les rend indispensables pour les procédés sensibles aux variations de pression. Cependant, ils sont plus coûteux et plus encombrants.

Les vannes à membrane offrent une fiabilité d'isolement, avec un coût unitaire inférieur, mais manquent de régulation de pression inhérente, nécessitant souvent un couplage avec des régulateurs.

Dans les environnements corrosifs, les deux fonctionnent bien, mais les composants PTFE des vannes à membrane leur confèrent un avantage avec les gaz hautement réactifs.



Différences spécifiques aux applications

Lors de la gravure de semi-conducteurs, un régulateur assure une pression constante du gaz précurseur dans la chambre, tandis que des vannes à membrane contrôlent le temps d'entrée du gaz. Sur les lignes de remplissage pharmaceutiques, les régulateurs maintiennent la pression du gaz de couverture, tandis que des vannes à membrane assurent l'isolation stérile.

Le choix dépend du besoin de stabilité de la pression ou d'isolation du débit. Souvent, les systèmes intègrent les deux pour des performances optimales.




Fabricants de régulateurs de gaz spéciaux
Conclusion

La différence entre les vannes de régulation de gaz ultra-haute pureté et les vannes à membrane ultra-haute pureté réside dans leur rôle dans la gestion du gaz : régulation ou isolation. Tout en partageant l'objectif de préserver la pureté grâce à des matériaux et des conceptions de pointe, leurs principes de fonctionnement et leurs applications les distinguent. Lors du choix des vannes, les ingénieurs doivent tenir compte des exigences du système, telles que les besoins en matière de contrôle de la pression et la fiabilité de la fermeture.

En comprenant ces distinctions, les industries peuvent améliorer leur efficacité, réduire les risques de contamination et optimiser le rendement de leurs produits. Avec les progrès technologiques, des conceptions hybrides pourraient émerger, mais pour l'instant, ces vannes restent essentielles à la gestion des gaz UHP.
