Dans le monde des systèmes de contrôle des fluides, la précision est primordiale. Qu'il s'agisse de réguler le débit de gaz en laboratoire ou de contrôler les fluides hydrauliques dans les machines industrielles, la capacité à ajuster précisément les débits peut faire toute la différence entre efficacité et catastrophe. C'est là qu'intervient la vanne à pointeau, un type de vanne spécialisé réputé pour sa précision exceptionnelle en matière de contrôle de débit. Mais comment fonctionne une vanne à pointeau ? Cet article explore les subtilités des vannes à pointeau, en explorant leur conception, leur fonctionnement, leurs avantages et leurs applications. À la fin de cet article, vous aurez une compréhension approfondie de ce composant essentiel de la dynamique des fluides.

Les vannes à pointeau tirent leur nom de leur long piston effilé, semblable à une aiguille, qui constitue le mécanisme principal de régulation du débit. Contrairement aux vannes à globe ou à guillotine classiques, mieux adaptées aux opérations tout ou rien, les vannes à pointeau excellent dans les applications de régulation par paliers, nécessitant des ajustements progressifs. On les retrouve fréquemment dans des secteurs tels que le pétrole et le gaz, la chimie, la pharmacie et l'instrumentation. Le marché mondial des vannes à pointeau devrait connaître une croissance soutenue, portée par les progrès de l'automatisation et la demande croissante de contrôle précis dans les environnements à haute pression.

Pour comprendre le fonctionnement d'une soupape à pointeau, il est essentiel de se replonger dans son contexte historique. Le concept de soupape à pointeau remonte au XIXe siècle, issu des premiers régulateurs de machines à vapeur. Aujourd'hui, elles sont conçues avec des matériaux modernes et des techniques de fabrication de précision, garantissant leur fiabilité dans des conditions extrêmes. Cet article détaille l'anatomie de la soupape, explique son principe de fonctionnement étape par étape, aborde ses variantes et met en avant des utilisations concrètes, le tout dans un ouvrage complet de 19 2000 mots.

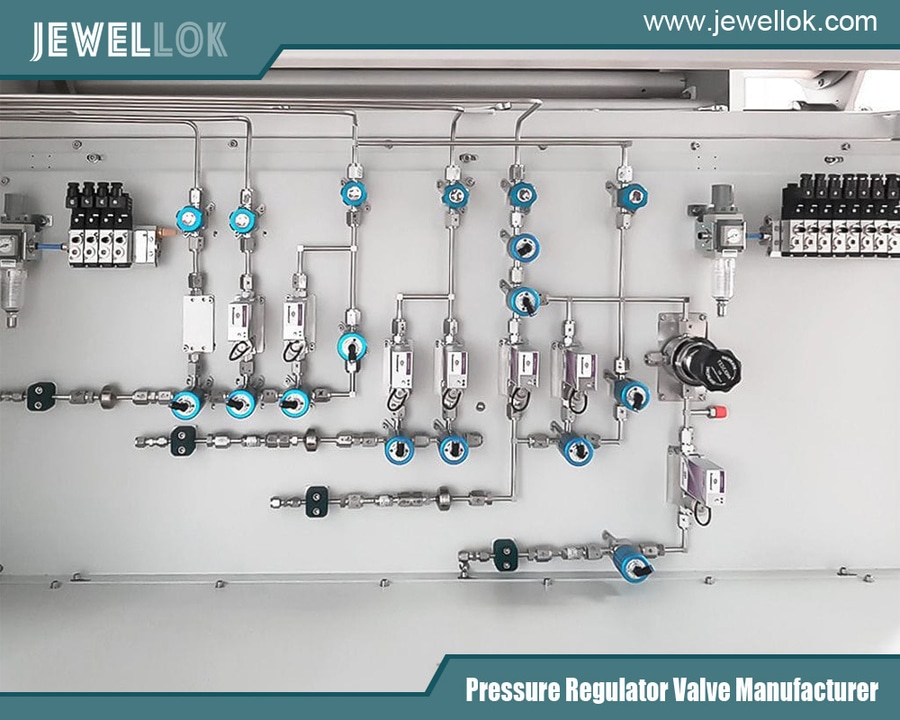

régulateur de pression pneumatique à hélium de haute pureté
régulateur de pression pneumatique à hélium de haute pureté


Composants de base d'une vanne à aiguille

À la base, une vanne à pointeau est un dispositif simple mais ingénieux composé de plusieurs pièces clés fonctionnant en harmonie. La compréhension de ces composants est essentielle pour comprendre le fonctionnement de la vanne.

Le corps constitue l'enveloppe extérieure de la vanne, généralement usinée dans des matériaux durables comme l'acier inoxydable, le laiton ou l'acier au carbone. Il abrite les mécanismes internes et fournit les points de connexion pour les orifices d'entrée et de sortie. Sa conception lui permet de résister à des pressions élevées, souvent jusqu'à 10 000 psi dans les modèles industriels.

Fixé au corps, le chapeau assure l'étanchéité de la tige. Il est généralement vissé ou boulonné sur le corps et contient un matériau d'étanchéité pour éviter les fuites. Sur certains modèles, il est intégré au corps pour une résistance accrue.

La tige est la pièce mobile reliant la poignée à l'aiguille. Filetée, elle permet un mouvement linéaire précis lors de la rotation. Son filetage fin permet des réglages précis, une caractéristique des robinets à aiguille.

L'aiguille elle-même est le piston conique situé à l'extrémité de la tige. En forme de cône ou d'aiguille, elle s'insère dans le siège pour contrôler le débit. La conicité permet une ouverture ou une fermeture progressive, offrant ainsi une capacité d'étranglement bien supérieure à celle des vannes à boisseau sphérique.

Le siège est l'orifice du corps où repose le pointeau lorsque la vanne est fermée. Il est souvent fabriqué à partir de matériaux souples comme le PTFE (polytétrafluoroéthylène) pour une étanchéité optimale, ou de métaux durs pour une meilleure résistance aux fluides abrasifs.

Enfin, la poignée ou l'actionneur fournit l'interface utilisateur. Les poignées manuelles sont courantes, mais les versions automatisées utilisent des actionneurs pneumatiques ou électriques pour la commande à distance.

Ces composants sont assemblés avec des tolérances précises, souvent mesurées en microns, afin de garantir un fonctionnement sans fuite. Par exemple, l'angle de conicité de l'aiguille, généralement compris entre 1 et 3 degrés, influence directement les caractéristiques d'écoulement.





Principe de fonctionnement d'une vanne à pointeau

La magie d'une vanne à pointeau réside dans sa capacité à moduler le débit avec une précision extrême. Examinons son principe de fonctionnement étape par étape.

Lorsque la vanne est complètement fermée, l'aiguille est fermement appuyée contre l'orifice, bloquant ainsi complètement le passage du fluide. La pointe conique crée un joint métal sur métal, ou joint souple, empêchant tout passage de fluide. Pour ce faire, tournez la poignée dans le sens horaire, ce qui entraîne la tige filetée vers le bas et enfonce l'aiguille dans son siège.

Pour ouvrir la vanne, tournez la poignée dans le sens inverse des aiguilles d'une montre. Lorsque la tige se rétracte, le pointeau se soulève du siège, créant un espace annulaire pour le passage du fluide. L'essentiel est la conicité progressive : la section de passage augmente lentement à chaque tour, permettant des réglages précis. Par exemple, une seule rotation peut ouvrir la vanne de seulement 0.1 mm, entraînant une augmentation minimale du débit.

La dynamique des fluides joue un rôle crucial. Le débit traversant une vanne à pointeau suit les principes de l'équation de Bernoulli, où la perte de charge à travers la vanne se convertit en vitesse. Le Cv (coefficient de débit) de la vanne, qui mesure sa capacité, est faible par rapport aux autres vannes, ce qui souligne son rôle dans les situations de faible débit et de haute précision.

En fonctionnement, la vanne peut être réglée dans n'importe quelle position, entre ouverture et fermeture complètes, ce qui la rend idéale pour l'étranglement. Cependant, elle est déconseillée pour les cycles marche-arrêt rapides, car les filetages fins peuvent s'user avec le temps.

Prenons un exemple pratique : dans un système de chromatographie en phase gazeuse, une vanne à pointeau régule le débit de gaz vecteur vers la colonne. En tournant légèrement la poignée, l'opérateur peut ajuster le débit de 1 ml/min à 10 ml/min, garantissant ainsi une séparation optimale des composés.

Les variantes haute pression intègrent des fonctionnalités supplémentaires telles que des conceptions anti-cavitation pour gérer les fluides proches de leur pression de vapeur, évitant ainsi les dommages causés par l'implosion des bulles.





Types de vannes à aiguille

Les vannes à pointeau sont disponibles dans différentes configurations pour s'adapter à différentes applications, chacune avec des ajustements de conception uniques.

Vannes à pointeau droites : le type le plus courant, avec des orifices d'entrée et de sortie alignés. Idéales pour les installations en ligne où l'espace n'est pas un problème.

Vannes à pointeau d'angle : Ces vannes possèdent des orifices à 90 degrés, utiles pour changer le sens d'écoulement sans raccords supplémentaires. Elles sont courantes dans les tableaux de bord.

Vannes à pointeau multivoies : Dotées de trois voies ou plus, elles permettent la dérivation ou le mélange des flux. Par exemple, une vanne à pointeau trois voies peut commuter entre deux sources.

Vannes à pointeau miniatures : versions réduites pour applications à faible débit, telles que les dispositifs médicaux ou les instruments d'analyse. Leurs orifices sont souvent de 1/16 de pouce.

Vannes à pointeau motorisées : équipées de moteurs électriques pour un contrôle automatisé, intégrées dans des systèmes PLC pour l'automatisation des processus.

Vannes à pointeau haute pression : conçues pour des conditions extrêmes, avec des corps renforcés et des alliages exotiques comme l'Hastelloy pour les environnements corrosifs.

Chaque type conserve le mécanisme d'aiguille principal mais l'adapte à des besoins spécifiques, mettant en valeur la polyvalence de la valve.





Matériaux et construction

Le choix des matériaux dans la construction des vannes à pointeau est essentiel pour les performances et la longévité.

Les matériaux de carrosserie courants comprennent :

Acier inoxydable : Résistant à la corrosion, adapté aux industries chimiques et alimentaires.
Laiton : économique pour les systèmes d’eau ou d’air à basse pression.
Monel ou Inconel : Pour les fluides à haute température ou corrosifs dans les raffineries de pétrole.
Les sièges peuvent être en métal (pour plus de durabilité) ou en élastomère (pour une meilleure étanchéité). Des matériaux d'étanchéité autour de la tige, comme des joints toriques en graphite ou en Viton, empêchent les fuites tout en assurant un mouvement fluide.

La fabrication comprend un usinage CNC de précision, suivi de tests de pression conformes aux normes ASME. Le contrôle qualité garantit que la vanne peut supporter les pressions nominales sans défaillance.

Dans les environnements difficiles, les revêtements comme l’époxy ou le nickelage améliorent la résistance à l’usure et à la corrosion.





Avantages et Désavantages

Les vannes à pointeau offrent plusieurs avantages :

Contrôle de précision : Précision inégalée dans la régulation du débit.
Taille compacte : s'adapte aux espaces restreints.
Faible fuite : étanchéité parfaite une fois fermé.
Polyvalence : gère les gaz, les liquides et les boues.
Cependant, ils présentent des inconvénients :

Faible capacité de débit : ne convient pas aux applications à volume élevé.
Sensibilité au colmatage : les orifices fins peuvent être obstrués par des particules.
Coût plus élevé : l’ingénierie de précision augmente le prix.
Fonctionnement lent : les réglages manuels prennent du temps.
Peser le pour et le contre permet de choisir la vanne adaptée à la tâche.





Applications des vannes à pointeau

Les vannes à pointeau sont indispensables dans toutes les industries.

Dans le secteur du pétrole et du gaz, ils contrôlent les taux d’injection dans les têtes de puits, évitant ainsi la surpression.

Dans le secteur pharmaceutique, ils régulent les fluides stériles dans les bioréacteurs, garantissant ainsi leur pureté.

Instrumentation : Utilisé dans les manomètres et les débitmètres pour l'étalonnage.

Hydraulique : réglage précis des vitesses des actionneurs dans les machines.

Aéronautique : Gérer les flux de carburant dans les moteurs.

Étude de cas : dans un gazoduc, les vannes à pointeau limitent le débit pendant la maintenance, permettant ainsi une isolation sûre sans arrêt complet.





Entretien et dépannage

Un entretien approprié prolonge la durée de vie d'une vanne à pointeau.

Les contrôles de routine comprennent l'inspection des fuites, la lubrification des filetages et le remplacement de la garniture.

Problèmes courants :

Fuite : Souvent due à des sièges usés ; solution : réinstaller ou remplacer.
Tige coincée : causée par des débris ; nettoyer avec un solvant.
Dommages causés par les vibrations : montage sécurisé pour éviter.
Suivez les directives du fabricant pour le démontage et le remontage.





Comparaison avec d'autres vannes

Par rapport aux vannes à boisseau sphérique, les vannes à pointeau offrent un meilleur étranglement mais un fonctionnement plus lent.

Par rapport aux vannes à soupape, elles offrent un contrôle plus précis avec une perte de pression moindre.

Les vannes à guillotine sont destinées à un fonctionnement tout ou rien, mais manquent de précision.

Cela positionne les vannes à aiguille comme des spécialistes de la précision.

fabricant de réducteurs de pression de haute pureté en Chine
fabricant de réducteurs de pression de haute pureté en Chine


Conclusion

Comprendre le fonctionnement d'une vanne à pointeau révèle son élégance, tant par sa conception que par sa fonctionnalité. Du mouvement précis de son aiguille conique à son rôle dans les industries critiques, elle témoigne de l'ingéniosité de l'ingénierie. Avec les progrès technologiques, les vannes à pointeau continueront d'évoluer, peut-être grâce à des capteurs intelligents pour une surveillance en temps réel. Que vous soyez ingénieur, étudiant ou passionné, apprécier cette vanne vous permettra d'approfondir vos connaissances en matière de contrôle des fluides.
