Quels sont les principaux paramètres techniques permettant de déterminer si un régulateur de gaz azote haute pression est « le meilleur » ?

Quels sont les principaux paramètres techniques permettant de déterminer si un régulateur de gaz azote haute pression est « le meilleur » ?

Les régulateurs de pression d'azote sont des composants essentiels dans de nombreuses applications industrielles, de laboratoire et scientifiques. Ces dispositifs réduisent la pression élevée des bouteilles d'azote — dépassant souvent 2 000 psig (livres par pouce carré manométrique) — à un niveau plus sûr et plus adapté à des procédés tels que le soudage, le conditionnement alimentaire, la fabrication de semi-conducteurs et l'isolation des réservoirs. L'azote, gaz inerte, est largement utilisé pour prévenir l'oxydation, la contamination ou les explosions dans les environnements sensibles. Mais comment distinguer un régulateur du « meilleur » parmi la multitude d'options proposées par des fabricants comme Swagelok, Matheson ou Emerson ?

La supériorité d'un régulateur n'est pas une question subjective ; elle repose sur des paramètres techniques fondamentaux qui garantissent fiabilité, sécurité, précision et longévité. Ces paramètres incluent la capacité à supporter la pression, le rendement du débit, la qualité des matériaux, la stabilité dans des conditions variables, l'étanchéité et la conformité aux normes. Un régulateur haut de gamme excelle dans l'équilibre de ces facteurs tout en répondant à des besoins spécifiques, tels que les exigences de haute pureté en laboratoire ou la robustesse requise en milieu industriel. Par exemple, dans des applications à haute pression, les régulateurs doivent supporter des pressions d'entrée allant jusqu'à 10 000 psig sans compromettre la stabilité du débit de sortie.

Cet article explore ces paramètres en profondeur, en s'appuyant sur les normes du secteur et les recommandations d'experts, afin d'aider les ingénieurs, les techniciens et les spécialistes des achats à évaluer efficacement les régulateurs. En comprenant ces indicateurs, les utilisateurs peuvent éviter les pièges courants tels que les fluctuations de pression, les fuites ou la dégradation des matériaux, et ainsi choisir un appareil optimisant les performances et minimisant les temps d'arrêt. Nous détaillerons chaque paramètre, expliquerons son importance et fournirons des repères types pour définir les meilleures performances de sa catégorie.

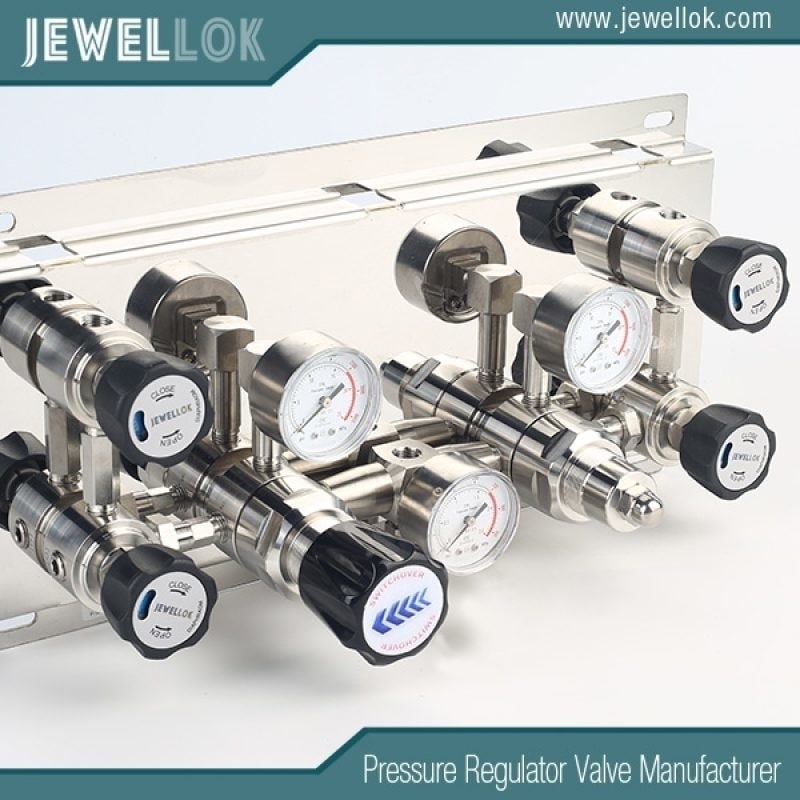

Systèmes de distribution de gaz ultra haute pureté
Systèmes de distribution de gaz ultra haute pureté


Plages de pression d'entrée et de sortie

L'un des paramètres fondamentaux est la plage de pression du régulateur, qui englobe les pressions d'entrée (alimentation) et de sortie (distribution). La pression d'entrée indique que le régulateur d'azote haute pression peut supporter en toute sécurité la pression de la source d'azote, généralement une bouteille à 2 000–4 000 psig, mais jusqu'à 10 000 psig pour les modèles haute pression spécialisés. Un régulateur de qualité supérieure doit supporter une pression d'entrée d'au moins 3 000 psig sans déformation ni défaillance, les modèles haut de gamme comme ceux de Matheson atteignant 7 500–10 000 psig pour des applications extrêmes telles que le remplissage ou la purge des systèmes.

La possibilité de régler la pression de sortie est tout aussi cruciale, car elle détermine la pression utilisable pour les équipements en aval. Les régulateurs de haute qualité offrent un réglage manuel ou automatique précis, souvent de 0 à 600 psig, avec des incréments plus fins pour les besoins en basse pression (par exemple, de 0.5 pouce de colonne d'eau à 6 psig pour le calorifugeage des réservoirs). Les meilleurs régulateurs offrent de larges plages de réglage sans compromettre la précision, comme la série HF de Swagelok avec des sorties jusqu'à 150 psig à partir d'entrées de 3 000 psig. Pourquoi est-ce important ? Des plages de réglage inadaptées peuvent entraîner des risques de surpression ou un débit insuffisant, compromettant la sécurité et l'efficacité. Pour une sécurité accrue, privilégiez les régulateurs dont la pression d'éclatement est 4 à 5 fois supérieure à la pression maximale d'entrée.

En pratique, évaluez les plages de pression en fonction des exigences de votre application. Pour la purge des systèmes de climatisation, une sortie de 0 à 600 PSI suffit, mais les procédés de fabrication de semi-conducteurs peuvent nécessiter une précision inférieure à la pression atmosphérique. Les régulateurs haut de gamme intègrent une conception équilibrée permettant de maintenir les réglages malgré les variations de pression d'entrée, garantissant ainsi des performances constantes.



Capacité et débit

Le débit d'azote mesure la quantité d'azote que le régulateur peut fournir sans chute de pression significative. Il est quantifié par le coefficient de débit (Cv) ou le débit maximal en pieds cubes standard par minute (scfm). Un régulateur performant présente un Cv élevé (par exemple, 10.0 ou plus pour les modèles de 1 pouce), permettant des débits allant jusqu'à 250 scfm, voire plus, dans des applications exigeantes comme les chaînes de production. Pour l'azote, dont la densité est de 0.97, le dimensionnement doit tenir compte des besoins simultanés tels que le pompage et le refroidissement thermique des réservoirs.

Les régulateurs les plus performants minimisent la chute de pression (la diminution de la pression de sortie lorsque le débit augmente) grâce à des conceptions innovantes telles que des mécanismes à gaz ou des orifices de plus grand diamètre. Une chute de pression excessive (par exemple, supérieure à 10 %) indique une qualité médiocre, entraînant un contrôle de processus irrégulier. Les modèles haut de gamme présentent des courbes de débit plates, garantissant une stabilité même aux débits de pointe. De plus, l'utilisation de buses à débit réduit permet de limiter le débit en fonction des capacités des soupapes de décharge.

Un débit élevé est essentiel pour des applications telles que le soudage ou le chauffage, où les interruptions peuvent paralyser les opérations. Évaluez le débit à l'aide des diagrammes de débit du fabricant : un régulateur avec un Cv de 43.6 à pleine ouverture pour l'azote à une pression d'entrée de 180 psig offre des performances optimales. En définitive, le meilleur choix est celui qui allie un débit élevé à une faible chute de pression pour une alimentation efficace et fiable.



Construction et compatibilité des matériaux

Le choix du matériau influe directement sur la durabilité, la pureté et la compatibilité avec l'azote. Le laiton est couramment utilisé pour les détendeurs d'usage général en raison de son rapport coût-efficacité et de sa résistance à la corrosion. Cependant, pour l'azote haute pression, l'acier inoxydable 316L (souvent traité VIM-VAR) est supérieur, car il résiste aux fuites, au gel et aux réactions chimiques. La fabrication à partir de barres est préférable à la fabrication par forgeage, car elle offre des surfaces plus lisses et une moindre adsorption des contaminants, un point crucial pour les applications de haute pureté.

Les membranes des détendeurs supérieurs sont en acier inoxydable ou en Hastelloy pour éviter les dégazages, contrairement au caoutchouc des modèles industriels qui se dégrade et libère des impuretés. Les joints (par exemple, en PCTFE ou en PTFE) doivent être inertes à l'azote pour éviter tout gonflement ou fissure. Pour les environnements corrosifs, les matériaux conformes à la norme NACE comme le Monel sont idéaux.
Pourquoi privilégier ce point ? L’incompatibilité des matériaux peut entraîner des pannes, une contamination (par exemple, une chute de la pureté du gaz de 99.999 % à 99.9 %) ou des risques pour la sécurité. Les meilleurs régulateurs sont entièrement soudés, ce qui élimine les joints et prolonge leur durée de vie même dans des conditions difficiles. Le poids et la taille sont également des facteurs importants : l’aluminium est privilégié pour les modèles portables légers, tandis que l’acier inoxydable est recommandé pour une utilisation industrielle intensive.

Type d'ouvrage
Avantages
Inconvénients
Idéal pour
Laiton
Économique, adapté aux gaz inertes
Poreux si forgé, moins pur
Industrie générale
316L Acier inoxydable
Résistant à la corrosion, haute pureté
Coût plus élevé
Laboratoires, semi-conducteurs
Hastelloy
Excellent pour les gaz réactifs
Cher
Environnements corrosifs


Précision et stabilité du contrôle de la pression

La précision est évaluée par la capacité du régulateur à maintenir la pression de sortie de consigne malgré les variations de débit ou de pression d'entrée, grâce à des paramètres clés tels que la chute de pression, la fluage (augmentation de la pression de sortie lorsque la pression d'entrée diminue), le blocage (augmentation de la pression à débit nul) et l'hystérésis (variation de pression selon le sens d'écoulement). Les meilleurs régulateurs présentent une chute de pression minimale (< 5 %) et un blocage minimal (< 0.1 pouce de colonne d'eau), grâce à l'utilisation d'une sonde à membrane pour la précision ou de pistons pour la robustesse.

Les compresseurs à deux étages excellent en termes de stabilité, isolant les fluctuations de pression d'entrée et de sortie ; ils sont idéaux pour les cylindres en fin de course où les compresseurs à un seul étage provoquent un fluage. Les modèles à trois étages gèrent avec une constance exceptionnelle les pressions d'entrée ultra-élevées (3 000 psig) et les pressions de sortie basses (0-30 psig).

Dans les applications liées à l'azote, l'instabilité peut compromettre des procédés comme l'analyse par chromatographie en phase gazeuse (GC). Les systèmes les plus performants utilisent des membranes liées ou des pilotes équilibrés pour obtenir une zone morte aussi faible que 0.75 pouce de colonne d'eau (0,75 pouce CE). Il est essentiel de toujours vérifier les courbes pression-débit : des lignes plates témoignent d'une précision optimale.



Intégrité des fuites

L'étanchéité empêche les fuites de gaz, la contamination et les risques, comme le montre le débit de fuite d'hélium. Les régulateurs de laboratoire atteignent un débit de 1 x 10⁻⁸ mbar L/s, nettement supérieur au débit industriel de 1 x 10⁻³ mbar L/s. Ceci limite les infiltrations d'air par effet Venturi et préserve la pureté de l'azote.

Les meilleurs régulateurs sont équipés de joints métal sur métal, de sièges à joint torique pour une fermeture étanche et de vannes de purge pour évacuer l'air lors des changements de bouteilles. Les tests d'étanchéité intérieur/extérieur et de siège garantissent des débits faibles, essentiels pour les installations toxiques ou inflammables. Des tests réguliers de chute de pression confirment l'intégrité ; les fuites peuvent dégrader les performances et la sécurité.Sa
Fonctionnalités de sécurité
La sécurité est primordiale dans les systèmes haute pression. Les régulateurs de pression supérieurs sont équipés de soupapes de surpression pour éviter la surpression, de mécanismes de réarmement automatique et de soupapes de surpression en cas de rupture. Les conceptions sans décharge conviennent aux gaz dangereux en évitant la ventilation ; la ventilation capturée dirige les gaz d'échappement en toute sécurité.
Des manomètres pour la surveillance des hautes et basses pressions, des protections et des réglages inviolables améliorent la facilité d'utilisation. Pour l'azote, un nettoyage compatible avec l'oxygène prévient les risques de combustion. La conformité aux normes ATEX ou NACE renforce la protection dans les environnements explosifs ou gazeux acides.
Température de fonctionnement

Les régulateurs doivent fonctionner sur une plage de températures allant généralement de -20 °F à +300 °F (-29 °C à +149 °C), les températures extrêmes affectant l'étanchéité et le débit. Les meilleurs modèles utilisent des élastomères comme le NBR ou le FKM pour une large plage de températures, évitant ainsi le gel dans les flux d'azote froid.

La dilatation/contraction des matériaux peut modifier la raideur des ressorts ; les diaphragmes en acier inoxydable atténuent ce phénomène. Pour les applications cryogéniques, des conceptions spécifiques empêchent la formation de givre.



Types et normes de connexion

La compatibilité commence par les raccords : CGA580 pour l’azote standard, 677 pour les versions haute pression. Les meilleurs régulateurs proposent des raccords NPT, à brides (ANSI/PN) ou VCJ pour une intégration étanche.

Les normes telles que la norme ISO pour des pressions allant jusqu'à 10 MPa garantissent la fiabilité. Les composants modulaires à montage en surface simplifient l'installation.



Conception du régulateur : mono-étage ou multi-étage

Un étage convient aux débits constants ; un étage multiple (double/triple) offre une stabilité supérieure en conditions variables. Idéal pour l’azote : un étage double compense la diminution du niveau d’azote dans la bouteille. Les modèles à commande pilote permettent un contrôle précis de la basse pression.



Durabilité et entretien

La durabilité repose sur des matériaux robustes et une conception résistante à la corrosion et aux vibrations. La facilité d'entretien (pièces modulaires, système de purge) est un gage de qualité supérieure, réduisant ainsi les temps d'arrêt.



Certifications et conformité

Les régulateurs haut de gamme sont conformes aux normes CGA, ISO, NACE, WRAS ou CE 1935 en matière de sécurité et de pureté. Testés à l'hélium pour détecter les fuites, ils répondent aux standards de l'industrie.

système de distribution de gaz dans les semi-conducteurs
système de distribution de gaz dans les semi-conducteurs


Conclusion

Le choix du « meilleur » régulateur d'azote haute pression repose sur l'excellence de ses performances, en fonction de vos besoins. Privilégiez l'application : pureté pour les laboratoires, débit pour l'industrie. L'évaluation de spécifications telles que les plages de pression, les matériaux et la stabilité garantit des performances optimales. Consultez les fabricants pour des solutions sur mesure et n'oubliez pas : le meilleur régulateur n'est pas forcément le moins cher, mais celui qui offre fiabilité et sécurité sur le long terme.
