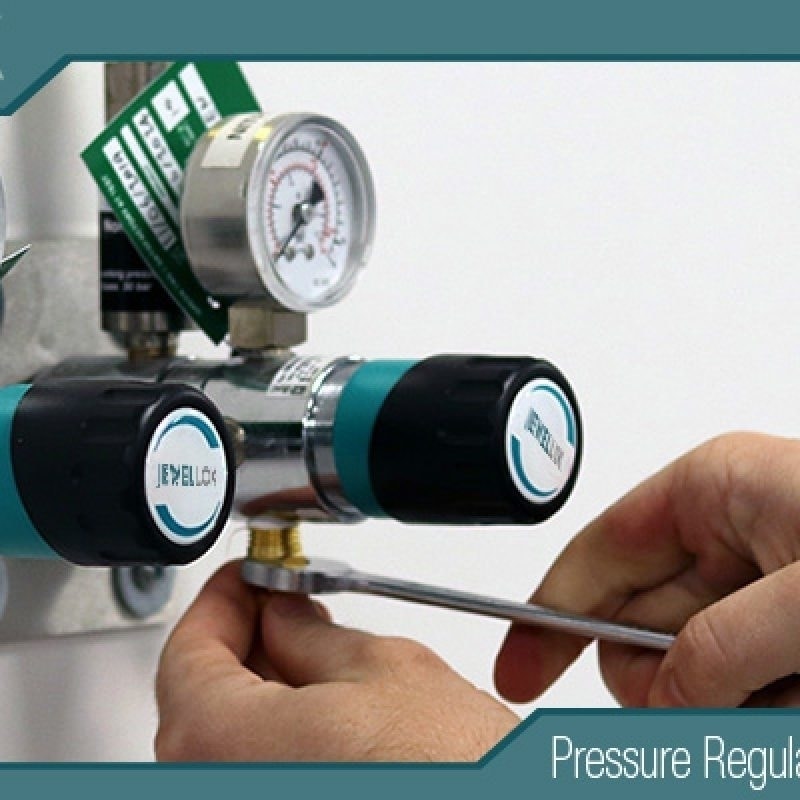

Les détendeurs de propane sont des composants essentiels des réseaux de distribution de gaz. Ils permettent de réduire en toute sécurité la haute pression du propane stocké dans les réservoirs ou les bouteilles à un niveau utilisable pour les appareils, les procédés industriels et les systèmes de chauffage. Le propane, un gaz de pétrole liquéfié (GPL), est stocké sous haute pression pour conserver son état liquide. Cependant, il doit être vaporisé et distribué à une pression plus basse et constante afin de prévenir les dommages matériels, d'assurer une combustion efficace et de respecter les normes de sécurité. Sans une régulation adéquate, les fluctuations de la pression à l'entrée du réservoir – dues aux variations de température, au niveau de remplissage du réservoir ou aux variations de la demande – peuvent entraîner une surpression, des fuites ou un fonctionnement inefficace.

Dans le domaine des systèmes au propane, les régulateurs de pression sont généralement classés en deux grands types selon leur principe de fonctionnement : à action directe et à action indirecte (souvent appelés pilotés). Ces catégories diffèrent fondamentalement par leur façon de détecter et de réagir aux variations de pression, ce qui influence leurs performances, leur adéquation et leur application. Les régulateurs à action directe reposent sur une liaison mécanique simple où l'élément sensible influence directement la position de la vanne. En revanche, les régulateurs à action indirecte utilisent un mécanisme pilote auxiliaire pour amplifier les signaux de commande, permettant une gestion plus précise des débits ou des pressions plus importants.

Comprendre ces différences est essentiel pour les ingénieurs, les techniciens et les utilisateurs finaux afin de choisir le régulateur adapté à des applications spécifiques au propane, telles que les grillades résidentielles, le chauffage commercial ou l'alimentation industrielle. Des facteurs tels que le débit, le temps de réponse, la précision et les exigences de maintenance jouent un rôle crucial dans ce choix. Cet article examine les mécanismes fondamentaux de chaque type, souligne leurs avantages et leurs inconvénients et explique les principales différences, en s'appuyant sur les principes établis de la technologie de régulation du gaz. En explorant ces aspects, nous souhaitons fournir un guide complet pour optimiser l'efficacité et la sécurité des systèmes au propane.

Les régulateurs de propane fonctionnent généralement en deux étapes : un premier étage réduit la pression du réservoir (souvent de 100 à 250 psi) à un niveau intermédiaire (environ 10 psi), et un second étage l'abaisse encore davantage à des niveaux sécuritaires pour l'appareil (environ 0.5 psi ou 11 pouces de colonne d'eau). Les modèles directs et indirects peuvent être utilisés à ces étapes, mais leurs mécanismes déterminent leurs points forts. Par exemple, les modèles à action directe sont courants dans les petites installations à faible débit en raison de leur simplicité, tandis que les modèles à action indirecte dominent dans les situations exigeant une stabilité élevée.

L'évolution de ces régulateurs découle de la nécessité de gérer les propriétés uniques du propane, notamment sa volatilité et son potentiel d'entraînement liquide, qui peuvent affecter leurs performances. Des organismes de réglementation comme la National Fire Protection Association (NFPA) et Underwriters Laboratories (UL) établissent des normes pour ces appareils, mettant l'accent sur la fiabilité et la sécurité intégrée. Nous examinerons chaque type de régulateur en détail, en nous appuyant sur des informations techniques sur leur fonctionnement interne.





Vannes de régulation de pression de propane à action directe

Les régulateurs de pression à action directe constituent la base des systèmes de contrôle du gaz, appréciés pour leur simplicité mécanique et leur fiabilité dans les applications au propane. Fonctionnant sans alimentation externe ni composants auxiliaires complexes, ils constituent un choix incontournable pour les installations simples.



Mécanisme et composants

Au cœur d'un régulateur à action directe se trouve un diaphragme à ressort ou un piston qui interagit directement avec le clapet de la vanne. Les principaux composants sont :

Ports d'entrée et de sortie : L'entrée se connecte à la source de propane haute pression, tandis que la sortie mène au système en aval.
Siège et clapet de soupape (élément de restriction) : une soupape de type clapet qui module le débit en faisant varier la taille de l'orifice.
Diaphragme ou piston (élément de détection) : une membrane flexible qui détecte les changements de pression de sortie.
Ressort de réglage (élément de charge) : fournit la force de consigne, comprimée via une vis externe pour régler la pression de sortie souhaitée.
Mécanisme de ventilation ou de décharge : permet une libération sûre de l'excès de pression et empêche l'accumulation de vide.
Le mécanisme est autonome, ne nécessitant aucune ligne de détection externe. Le mouvement de la membrane est directement lié à la position de la vanne, créant ainsi un système de force équilibré.



Fonctionnement

En fonctionnement, le propane entre dans le détendeur à une pression d'entrée élevée. Le ressort de réglage exerce une force vers le bas sur la membrane, écartant le clapet de la soupape de son siège pour ouvrir l'orifice et permettre l'écoulement. À mesure que le propane s'écoule, la pression en aval augmente et agit vers le haut sur la face inférieure de la membrane, neutralisant ainsi la force du ressort.

Lorsque la pression aval atteint la valeur de consigne, les forces s'équilibrent et la vanne se stabilise à une position où les débits d'entrée et de sortie s'équilibrent. Si la demande augmente (par exemple, suite à la mise en marche d'un plus grand nombre d'appareils), la pression de sortie chute, réduisant la force ascendante exercée sur la membrane. Le ressort peut alors ouvrir davantage le clapet, augmentant ainsi le débit jusqu'à ce que la pression se rétablisse. Inversement, si la pression dépasse la valeur de consigne (par exemple, en raison d'une baisse de la demande), la membrane remonte et ferme la vanne pour limiter le débit.

Cette liaison directe assure des réglages rapides, mais entraîne une baisse progressive de la pression de sortie à mesure que le débit augmente, en raison de la plage de compression limitée du ressort. Pour le propane, sujet aux bouchons de liquide ou aux impuretés, la tolérance de conception est modérée, et des dispositifs de suralimentation (comme les effets Venturi) sont parfois ajoutés pour atténuer la baisse de pression dans les applications basse pression.



Avantages

Temps de réponse rapide : la connexion mécanique directe permet une réaction immédiate aux changements de pression, idéale pour les utilisations intermittentes au propane comme les radiateurs portables.
Simplicité et rentabilité : Moins de pièces impliquent des coûts de fabrication et d'achat inférieurs, généralement de 20 à 50 % par rapport aux modèles indirects. L'entretien est simple, se limitant souvent au remplacement du ressort ou du diaphragme.
Aucun différentiel minimum requis : ils fonctionnent même avec de faibles pertes de charge, adaptés aux systèmes de vapeur de propane proches de la température atmosphérique.
Conception compacte : leur encombrement réduit les rend parfaits pour les réservoirs de propane résidentiels ou les applications de camping-car.
Facilité d'installation : pas besoin de lignes pilotes ou d'alimentation externe, ce qui réduit le temps de configuration.
Désavantages

Précision limitée : la pression de sortie peut varier de 10 à 40 % par rapport au point de consigne en raison d'une chute de pression, ce qui est problématique dans le mélange précis de propane ou dans les processus industriels.
Contraintes de capacité : Idéal pour les débits faibles à moyens (par exemple, jusqu'à 1 à 2 millions de BTU/h) ; des demandes plus élevées exacerbent l'affaissement et l'instabilité.
Sensibilité aux impuretés : les contaminants du propane peuvent user le diaphragme plus rapidement sans le tampon de filtrage d’un système pilote.
Tolérance de pression inférieure : moins efficace avec des variations d'admission élevées ou un transfert de propane liquide, ce qui peut entraîner des défaillances de verrouillage.
Dans les contextes de propane, les régulateurs à action directe sont omniprésents dans les réductions de première étape pour les systèmes à petite échelle, où leur vitesse l'emporte sur les besoins de précision.





Vannes de régulation de pression de propane à action indirecte (pilotées)

Les régulateurs à action indirecte, communément appelés régulateurs pilotés, offrent un niveau de contrôle supplémentaire pour des performances accrues dans les environnements exigeants du propane. Cette conception amplifie les signaux de détection, ce qui la rend idéale pour les opérations à grande échelle.



Mécanisme et composants

La configuration de base comprend une vanne principale pour le contrôle du débit primaire et une vanne pilote plus petite pour une régulation précise. Les composants sont :

Ensemble de vanne principale : orifice plus grand avec un actionneur à diaphragme ou à piston.
Vanne pilote : régulateur miniature qui détecte la pression de sortie et module la pression de chargement.
Ligne pilote : connecte le pilote au côté aval pour la rétroaction.
Ressort de réglage : définit le point de consigne du pilote, contrôlant indirectement la vanne principale.
Restricteur ou orifice de purge : permet une accumulation ou une libération de pression contrôlée dans la chambre de l'actionneur.
Diaphragme/piston dans la vanne principale : répond à la pression fournie par le pilote pour positionner le bouchon.
Cette approche indirecte sépare la détection du trajet d’écoulement principal, permettant une application de force amplifiée.



Fonctionnement

Le propane entre dans la vanne principale à haute pression. La vanne pilote, détectant la pression en aval via la conduite pilote, la compare à sa consigne de ressort. Si la pression de sortie est basse, la vanne pilote s'ouvre, permettant à la pression d'entrée de s'écouler dans la chambre d'actionnement de la vanne principale (au-dessus de la membrane). Cette pression de charge accrue pousse la membrane vers le bas, ouvrant davantage la vanne principale et augmentant ainsi le débit.

Lorsque la pression atteint la valeur de consigne, le pilote se ferme, stabilisant ainsi le système. Si la pression dépasse la valeur de consigne, le pilote évacue l'excès de pression de l'actionneur, permettant à la membrane principale de remonter et de fermer la vanne. Cette amplification, où une petite variation du pilote entraîne une variation importante de la vanne principale, assure un contrôle précis sur de larges plages de débit.

Pour le propane, ce mécanisme gère mieux les transitions vapeur-liquide, avec une plus grande tolérance aux pics de pression du liquide. La boucle de rétroaction du pilote minimise la chute de pression, maintenant la précision entre 1 et 5 % de la consigne.



Avantages

Précision et stabilité supérieures : décalage minimal par rapport au point de consigne, même en cas de pressions fluctuantes du réservoir de propane ou de demandes élevées.
Haute capacité : gère de grands débits (par exemple, plus de 5 millions de BTU/h) sans baisse significative, idéal pour la distribution commerciale de propane.
Meilleure tolérance à la pression : gère des variations d'admission plus larges et le transfert de liquide, réduisant ainsi les risques de défaillance dans les installations de propane extérieures.
Polyvalence : Réponse rapide sur des débits variés grâce à l'amplification, adaptée aux systèmes dynamiques comme les générateurs alimentés au propane.
Sécurité renforcée : un contrôle précis empêche la surpression dans les applications critiques.


Désavantages

Temps de réponse plus lent : l'interaction entre la vanne pilote et la vanne principale retarde les réglages par rapport aux modèles directs, ce qui peut constituer un problème dans les utilisations de propane à cycle rapide.
Complexité et coût plus élevés : un plus grand nombre de pièces augmente les coûts initiaux (souvent le double de ceux de l'action directe) et les besoins de maintenance, y compris l'étalonnage du pilote.
Différentiel minimum requis : Nécessite une chute de pression (par exemple, 5 à 10 psi) pour fonctionner, ce qui limite l'utilisation dans les conduites de vapeur de propane à faible différentiel.
Sensibilité à la pureté : Nécessite du propane plus propre pour éviter de colmater le pilote, nécessitant des filtres en amont.
Taille plus grande : conception plus volumineuse pour une capacité équivalente, ce qui constitue un défi pour les installations à espace restreint.
Dans les systèmes au propane, les régulateurs à action indirecte brillent dans les réductions de deuxième étage pour les grandes installations, où la stabilité est primordiale.





Différences fondamentales dans les mécanismes de régulation

La divergence fondamentale entre les régulateurs de pression de propane à action directe et à action indirecte réside dans leurs philosophies de contrôle : réponse mécanique directe contre contrôle indirect amplifié.

Dans les modèles à action directe, le mécanisme de régulation est un système à boucle unique où la membrane actionne directement le clapet de la vanne. La rétroaction de la pression de sortie est immédiate et non amplifiée, reposant uniquement sur l'équilibre ressort-membrane. Il en résulte une régulation plus rapide, mais moins précise, avec un statisme inhérent. L'équation de force est simple : force du ressort = pression de sortie × surface de la membrane.

Les régulateurs à action indirecte utilisent un mécanisme à double boucle : le pilote détecte la pression et module la charge sur la membrane principale, créant ainsi une force amplifiée (gain du pilote × signal de pression). Ce mécanisme indirect permet des réglages plus précis et des capacités supérieures, mais introduit une latence. Par exemple, un décalage de 1 % du pilote peut entraîner une variation de 10 à 20 % de la vanne principale, améliorant ainsi la stabilité.



Les principales différences incluent :

Sens
ing et Actuation : Direct utilise un élément pour les deux ; indirect les sépare pour l'amplification.
Précision vs. Vitesse : Direct privilégie la vitesse (réponse en millisecondes) mais sacrifie la précision ; indirect offre une précision de ±1 à 5 % au prix d'une réponse plus lente (secondes).
Gestion du flux : Direct limité par le statisme (décalage de 20 à 40 %) ; indirect le minimise grâce au retour d'information du pilote.
Différence de pression : Direct fonctionne à différentiel nul ; indirect nécessite un minimum pour la fonction pilote.
Tolérance aux variations : L'indirect gère mieux les fluctuations d'admission du propane et les impuretés via un pilote isolé.
Un tableau comparatif les illustre :

Aspect Action directe Action indirecte (pilotée)
Mécanisme Liaison directe par diaphragme et vanne Commande de soupape principale amplifiée par pilote
Temps de réponse Rapide (rétroaction directe) Plus lent (amplification indirecte)
Exactitude Décalage de 10 à 40 % dû à l'affaissement Décalage de 1 à 5 %, affaissement minimal
Capacités Débits faibles-moyens Débits élevés
Coût/Entretien Bas/simple Élevé/complexe
Différentiel requis Aucun Minimum requis
Ces variations mécanistes dictent leurs applications au propane : directes pour des besoins simples et à réponse rapide ; indirectes pour une stabilité précise à volume élevé.





Applications et considérations dans les systèmes au propane

Dans les installations de propane résidentielles, les régulateurs à action directe sont privilégiés pour les conduites réservoir-appareil en raison de leur coût et de leur rapidité. Pour les stations de ravitaillement en propane industrielles, les modèles à action indirecte assurent un débit stable sous des charges variables. Il faut tenir compte de la taille du système, des plages de pression et des facteurs environnementaux comme la température, qui affecte la vaporisation du propane. Consultez toujours la norme NFPA 58 pour vous conformer.





Conclusion

Les principales différences entre les mécanismes de régulation des régulateurs de pression de propane à action directe et à action indirecte se résument à leur simplicité et à leur sophistication. L'action directe offre un contrôle rapide et économique grâce à une rétroaction directe, tandis que l'action indirecte offre une précision accrue pour les situations exigeantes. Choisir le bon type améliore la sécurité, l'efficacité et la longévité des systèmes au propane. Avec les progrès technologiques, les conceptions hybrides pourraient combler ces lacunes, mais la compréhension de ces principes fondamentaux reste essentielle.
