Dans le secteur en constante évolution de la fabrication des semi-conducteurs, où la demande de puces plus petites, plus rapides et plus efficaces stimule le progrès technologique, les systèmes de distribution de gaz jouent un rôle essentiel, bien que souvent sous-estimé. Ces systèmes sont conçus pour assurer la distribution précise des gaz spéciaux indispensables à des procédés tels que le dépôt, la gravure et le dopage lors de la fabrication des plaquettes. Les fabricants de systèmes de distribution de gaz pour semi-conducteurs sont spécialisés dans la conception, la production et l'intégration de ces ensembles complexes, garantissant ainsi la distribution de gaz tels que le silane, l'azote, l'argon et les hexafluorures avec une pureté ultra-élevée, des débits contrôlés et des risques de contamination minimaux.

L'industrie des semi-conducteurs s'appuie sur ces systèmes pour préserver l'intégrité des environnements de fabrication, où la moindre trace d'impureté peut entraîner des défauts dans les micropuces. À mesure que la géométrie des puces se réduit à 5 nm et moins, la précision requise augmente, faisant de l'alimentation en gaz un obstacle majeur à la production. Les fabricants de ce créneau doivent respecter des normes de sécurité strictes, compte tenu de la dangerosité de nombreux gaz de procédé, qui peuvent être toxiques, inflammables ou corrosifs. Cela nécessite des conceptions robustes intégrant des dispositifs de sécurité intégrée, une surveillance automatisée et la conformité aux réglementations internationales telles que les normes SEMI.

Les principaux acteurs du secteur, notamment les entreprises spécialisées dans les solutions modulaires et ultra-haute pureté (UHP), ont été les pionniers d'innovations améliorant l'efficacité et l'évolutivité. Des armoires à gaz qui stockent et régulent les approvisionnements en vrac aux collecteurs complexes distribuant les gaz aux outils de traitement, ces systèmes constituent l'épine dorsale des usines de fabrication modernes. Le marché des systèmes de distribution de gaz pour semi-conducteurs est en pleine expansion, porté par la poussée mondiale vers l'électronique de pointe dans les domaines de l'IA, de la 5G et des véhicules électriques. Évalué actuellement à environ 2.5 milliards de dollars, il devrait connaître une croissance significative avec la croissance des usines de fabrication à travers le monde.

Cet article explore les subtilités techniques de ces systèmes, en explorant les composants clés, les défis de fabrication et les tendances futures. En comprenant le rôle des fabricants de systèmes de distribution de gaz pour semi-conducteurs, nous comprenons comment ils permettent à l'écosystème des semi-conducteurs de repousser les limites de la loi de Moore.

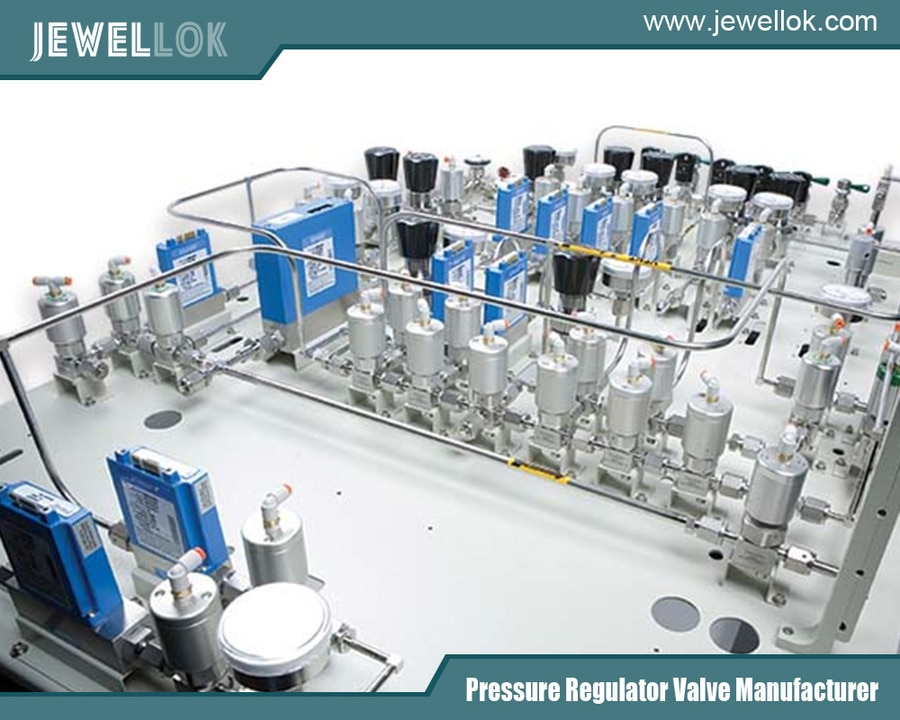

Fabricants de régulateurs de pression en Chine
Fabricants de régulateurs de pression en Chine
Aperçu des systèmes de distribution de gaz semi-conducteurs

Les systèmes de distribution de gaz pour semi-conducteurs sont des réseaux sophistiqués conçus pour transporter les gaz de procédé depuis les sources de stockage jusqu'aux outils de fabrication, avec un contrôle précis de paramètres tels que la pression, le débit et la pureté. Ces systèmes sont essentiels aux procédés de dépôt chimique en phase vapeur (CVD), de dépôt physique en phase vapeur (PVD), de gravure et d'implantation ionique, où les gaz interagissent à l'échelle moléculaire pour former ou retirer des couches sur les plaquettes de silicium.

Fondamentalement, ces systèmes répondent aux exigences spécifiques de la production de semi-conducteurs. Les gaz doivent être fournis avec une pureté supérieure à 99.9999 % (six neufs), car des contaminants comme l'humidité, l'oxygène ou les particules peuvent entraîner des défauts de rendement. La distribution doit également être constante pour une production en grande série, impliquant souvent des centaines d'étapes par plaquette. Les systèmes sont classés en deux catégories : la distribution de gaz en vrac pour les gaz à forte consommation comme l'azote et la distribution de gaz spéciaux pour les gaz réactifs ou rares.

Les systèmes en vrac comprennent généralement des réservoirs de stockage cryogénique, des vaporisateurs et des canalisations de distribution alimentant des sous-usines ou des purificateurs au point d'utilisation. Les systèmes spécialisés, quant à eux, utilisent des armoires à gaz ou des boîtes à vannes (VMB) pour traiter des volumes plus petits avec une plus grande précision. Les conceptions modulaires ont révolutionné le secteur, remplaçant les panneaux soudés traditionnels par des modules interchangeables qui réduisent les temps d'arrêt et facilitent les mises à niveau.

L'évolution des panneaux de gaz conventionnels vers des systèmes intégrés modernes reflète l'évolution de l'industrie vers l'automatisation et la sécurité. Les premiers systèmes reposaient sur des vannes manuelles et des régulateurs rudimentaires, sujets aux fuites et aux incohérences. Les itérations actuelles intègrent des régulateurs de débit massique numériques (MFC), des transducteurs de pression et des capteurs en temps réel reliés à des systèmes de contrôle et d'acquisition de données (SCADA). Cela permet une maintenance prédictive et une réponse rapide aux anomalies.

Dans une usine de fabrication classique, la distribution du gaz commence au parc à gaz, où les gaz en vrac sont stockés, puis passe par des étapes de purification pour éliminer les impuretés. Des conduites de distribution, souvent en acier inoxydable électropoli pour minimiser la production de particules, acheminent les gaz jusqu'aux interfaces des outils. Des dispositifs de sécurité tels que des soupapes de surpression et des arrêts d'urgence sont obligatoires pour atténuer les risques de fuites de gaz ou de surpression.

L'importance de ces systèmes ne saurait être surestimée ; ils ont un impact direct sur la cadence de fabrication et le coût par plaquette. À mesure que les nœuds de semi-conducteurs progressent, l'alimentation en gaz doit s'adapter à des pressions plus élevées pour la lithographie en ultraviolet extrême (EUV) ou à des mélanges spécialisés pour l'empilement NAND 3D. Les fabricants perfectionnent continuellement ces systèmes pour répondre aux exigences incessantes de miniaturisation et d'efficacité de l'industrie.



Composants et technologies clés

L'architecture d'un système d'alimentation en gaz pour semi-conducteurs comprend plusieurs composants interdépendants, chacun conçu pour une fiabilité optimale même en environnements difficiles. Au cœur du système se trouvent les armoires à gaz, qui servent d'enceintes sécurisées pour le stockage des bouteilles et le réglage initial. Ces armoires sont équipées de mécanismes de commutation automatique pour garantir une alimentation continue, ainsi que d'un système de ventilation par aspiration pour gérer les éventuelles fuites de gaz dangereux.

Les vannes et les régulateurs constituent l'ossature du système de contrôle. Les vannes haute pureté, souvent à commande pneumatique, doivent résister aux gaz corrosifs sans introduire de contaminants. Des matériaux comme l'acier inoxydable 316L ou l'Hastelloy sont courants, avec des finitions de surface atteignant des rugosités moyennes inférieures à 10 Ra pour empêcher l'adhérence des particules. Les régulateurs de pression maintiennent des pressions de sortie stables, compensant les fluctuations de la pression source, tandis que des filtres, généralement de 0.003 micron, retiennent les particules.

Les régulateurs de débit massique (MFC) constituent peut-être la technologie la plus critique, permettant une mesure précise des débits de gaz jusqu'à des niveaux inférieurs au centimètre cube standard par minute (SCCM). Les MFC modernes utilisent des capteurs thermiques ou de pression, intégrés à des algorithmes PID (proportionnel-intégral-dérivé) pour des temps de réponse rapides, inférieurs à 1 seconde. Ils intègrent souvent des fonctions d'autodiagnostic pour détecter les dérives ou les blocages.

Les collecteurs et les soudures distribuent les gaz en plusieurs points, minimisant ainsi les zones mortes, zones de stagnation où les impuretés peuvent s'accumuler. Les barres de gaz, assemblages modulaires intégrés aux collecteurs, intègrent des MFC, des vannes et des transducteurs dans des unités compactes pour une installation facile dans les outils de traitement. Ces barres optimisent l'alimentation en gaz en contrôlant le débit et la pression pour des étapes de fabrication spécifiques, comme la gravure plasma, où une distribution uniforme du gaz garantit un profil de gravure uniforme.

Les capteurs jouent un rôle essentiel dans la surveillance de l'état des systèmes. Les analyseurs de gaz résiduels (RGA) détectent les traces d'impuretés en temps réel, tandis que les capteurs de pression et de débit transmettent des données aux systèmes de contrôle. Les configurations avancées intègrent la connectivité IoT pour la surveillance à distance, permettant ainsi l'analyse prédictive des pannes.

Les technologies de purification sont essentielles au maintien des niveaux UHP. Les purificateurs au point d'utilisation utilisent des matériaux getter ou des membranes pour éliminer l'humidité et l'oxygène à des concentrations de l'ordre de quelques parties par billion. Des innovations telles que les purificateurs getter chauffés prolongent la durée de vie et l'efficacité, ce qui est crucial pour des gaz comme l'ammoniac ou le chlorure d'hydrogène.

L'intégration de ces composants exige une conception minutieuse, faisant souvent appel à la dynamique numérique des fluides (CFD) pour simuler l'écoulement du gaz et minimiser les turbulences. Les fabricants de systèmes de distribution de gaz pour semi-conducteurs utilisent un assemblage en salle blanche pour éviter toute contamination, et des tests d'étanchéité à l'hélium garantissent l'intégrité jusqu'à 10^-9 atm-cc/sec.

Dans l’ensemble, ces technologies convergent pour fournir des gaz avec la précision nécessaire aux nœuds inférieurs à 3 nm, où la précision de la couche atomique est primordiale.



Les principaux fabricants et leurs contributions

Les fabricants de systèmes d'alimentation en gaz pour semi-conducteurs évoluent dans un environnement concurrentiel, alliant expertise technique et innovation pour répondre aux exigences des usines de fabrication. Parmi les acteurs majeurs figurent les entreprises spécialisées dans les systèmes fluidiques, qui proposent des solutions complètes, de la conception à l'installation.

Un contributeur clé se concentre sur les panneaux et sous-systèmes de gaz modulaires, proposant des VMB personnalisables qui s'intègrent parfaitement aux outils OEM. Leurs systèmes privilégient l'évolutivité, permettant aux usines de fabrication de se développer sans révisions majeures. Parmi les innovations, on compte des vannes intelligentes avec électronique intégrée pour un contrôle optimisé, réduisant ainsi le temps de configuration jusqu'à 50 %.

Un autre leader excelle dans les composants UHP, tels que les régulateurs et les filtres, avec une gamme de produits comprenant des solutions de vide à pression positive. L'entreprise a été pionnière dans les systèmes de tubes électropolis qui minimisent le dégazage, essentiel aux procédés EUV. Ses contributions s'étendent à la sécurité, avec des capteurs de détection de gaz intégrés conformes aux normes NFPA et SEMI.

Les spécialistes des systèmes de mélange et de malaxage de gaz répondent aux besoins en formulations gazeuses précises pour les dépôts avancés. Ces fabricants développent des mélangeurs dynamiques qui mélangent les gaz à la demande, garantissant ainsi l'homogénéité des procédés tels que le dépôt par couche atomique (ALD). Leur technologie permet une distribution multigaz avec une précision de débit de ± 0.5 %, améliorant ainsi le rendement des applications à diélectriques à haute constante diélectrique.

Les fournisseurs axés sur l'énergie privilégient les conceptions durables, intégrant des vaporisateurs et des recycleurs à haut rendement énergétique pour les gaz comme le xénon. Ils contribuent à une production verte en réduisant les déchets grâce à des systèmes en circuit fermé, conformément aux objectifs de neutralité carbone du secteur.

Les fabricants mondiaux s'intéressent également à la localisation, en créant des plateformes régionales pour atténuer les risques liés à la chaîne d'approvisionnement. Par exemple, les entreprises asiatiques dominent le marché des systèmes de livraison en vrac, proposant des solutions cryogéniques adaptées aux usines de fabrication à haut volume de Taïwan et de Corée du Sud.

Les collaborations entre fabricants et géants des semi-conducteurs stimulent le progrès. Ces développements conjoints ont permis de développer des systèmes optimisés par l'IA qui optimisent la consommation de gaz grâce à l'apprentissage automatique, prédisant ainsi les schémas de consommation pour minimiser les temps d'arrêt.

Ces fabricants investissent massivement en R&D, détenant des brevets couvrant de nouveaux matériaux, comme des valves à revêtement céramique pour une meilleure résistance à la corrosion. Leur rôle s'étend au-delà du matériel, aux écosystèmes logiciels, en fournissant des outils de simulation pour la modélisation des systèmes.

Essentiellement, ces entités ne sont pas de simples fournisseurs mais des partenaires stratégiques, permettant l’avancement de l’industrie des semi-conducteurs grâce à des solutions de distribution de gaz sur mesure et à hautes performances.



Processus de fabrication et contrôle qualité

La production de systèmes de distribution de gaz pour semi-conducteurs implique un processus en plusieurs étapes privilégiant la précision et la propreté. Tout commence par la sélection des matériaux, où les alliages sont sélectionnés pour leur compatibilité avec des gaz spécifiques. L'acier inoxydable est fondu à l'arc plasma pour obtenir de faibles teneurs en inclusions, puis forgé ou extrudé en composants.

La fabrication fait appel à des techniques de soudage avancées comme le soudage à l'arc orbital GTAW (soudage à l'arc sous gaz tungstène) pour créer des joints étanches. Les salles blanches certifiées ISO 5 préviennent la contamination lors de l'assemblage, et les opérateurs portent des équipements antistatiques.

L'intégration des composants suit, où les MFC et les vannes sont étalonnés selon des normes traçables. Des bancs d'essai simulent les conditions opérationnelles et vérifient les performances sur des plages de températures allant de -40 °C à 150 °C.

Le contrôle qualité est rigoureux et intègre des contrôles non destructifs tels que les rayons X pour les soudures et le comptage de particules lors des essais de purge. Les systèmes sont soumis à des cycles de pression simulant des années d'utilisation, garantissant ainsi leur résistance à la fatigue.

La traçabilité est assurée par des numéros de série gravés au laser et des enregistrements numériques de type blockchain. La validation finale comprend des tests fonctionnels dans des environnements de fabrication simulés, mesurant des paramètres tels que le temps de réponse et la rétention de pureté.

Après fabrication, les systèmes sont passivés (traitement chimique pour former des couches d'oxyde protectrices) améliorant ainsi leur résistance à la corrosion. L'emballage dans des sacs purgés à l'azote préserve leur intégrité pendant le transport.

Les fabricants adhèrent à des normes comme ASME B31.3 pour la tuyauterie et SEMI S2 pour la sécurité. L'amélioration continue grâce aux méthodologies Six Sigma réduit les défauts à quelques ppm.

L’automatisation dans la fabrication, comme l’assemblage robotisé, améliore la cohérence tandis que les inspections pilotées par l’IA détectent les anomalies invisibles à l’œil nu.

Ces processus garantissent que les systèmes répondent aux exigences rigoureuses de la production de semi-conducteurs, où la fiabilité se traduit directement par la rentabilité de l'usine.



Défis de l'industrie

Les fabricants de systèmes d'alimentation en gaz pour semi-conducteurs sont confrontés à des défis multiples. Le maintien d'une pureté ultra-élevée est primordial, car les chaînes d'approvisionnement introduisent des contaminants potentiels, ce qui exige une purification et une certification poussées.

La manipulation de gaz toxiques pose des problèmes de sécurité, nécessitant des conceptions robustes pour prévenir les fuites, susceptibles d'entraîner des évacuations ou des dommages environnementaux. La conformité à l'évolution des réglementations ajoute à la complexité.

Les perturbations de la chaîne d’approvisionnement, exacerbées par les tensions géopolitiques, affectent les matières premières comme les métaux rares pour les composants, entraînant des retards et des augmentations de coûts.

L'intégration avec des outils de nouvelle génération exige une précision accrue, les systèmes devant gérer des pressions allant jusqu'à 5 000 psi et des débits inférieurs à 1 sccm, mettant à rude épreuve les technologies actuelles.

Les coûts initiaux élevés des systèmes avancés constituent des obstacles, en particulier pour les petites usines, tandis que la complexité de la modernisation des installations plus anciennes augmente les risques de temps d'arrêt.

Les pressions en matière de durabilité poussent à la réduction des émissions, ce qui incite les fabricants à innover en proposant des alternatives respectueuses de l'environnement sans compromettre les performances.

Pour y répondre, il faut poursuivre la recherche et le développement, collaborer et diversifier les sources d’approvisionnement afin de construire des opérations résilientes.



Tendances futures et innovations

À l'avenir, les systèmes de distribution de gaz semi-conducteurs évolueront au rythme des tendances du secteur. La miniaturisation à 2 nm exige un contrôle encore plus strict, favorisant ainsi le développement de capteurs nanométriques et de débitmètres d'inspiration quantique.

La durabilité encourage l’adoption de gaz verts et de systèmes de recyclage, les fabricants développant des alternatives à faible potentiel de réchauffement climatique.

L’intégration de l’IA permettra une maintenance prédictive, en utilisant l’analyse des données pour optimiser l’utilisation du gaz et réduire les déchets.

Les conceptions modulaires et plug-and-play accéléreront la configuration des usines, favorisant ainsi une mise à l'échelle rapide sur les marchés émergents.

Des matériaux avancés comme les revêtements en graphène promettent une durabilité accrue, tandis que la connectivité IoT facilite la surveillance mondiale.

La croissance du marché, qui devrait atteindre 5 milliards de dollars d’ici 2030, alimentera les investissements dans l’automatisation et les jumeaux numériques pour le prototypage virtuel.

Ces innovations placent les fabricants à l’avant-garde de la mise au point de semi-conducteurs de nouvelle génération pour l’IA et l’informatique quantique.



système de distribution de gaz dans les semi-conducteurs
système de distribution de gaz dans les semi-conducteurs
Conclusion

Les fabricants de systèmes de distribution de gaz pour semi-conducteurs sont des acteurs indispensables du progrès technologique, alliant ingénierie de précision et innovation pour répondre aux exigences de l'industrie des semi-conducteurs. Face à la persistance des défis, leur adaptabilité façonnera l'avenir de la fabrication de puces.
