Vannes à gaz de laboratoire pour la manipulation de gaz corrosifs et toxiques

Vannes à gaz de laboratoire pour la manipulation de gaz corrosifs et toxiques

Les systèmes de manipulation de gaz en laboratoire exigent un niveau de précision et de sécurité bien supérieur à celui des installations industrielles classiques. Lorsque des gaz corrosifs ou toxiques sont utilisés dans la recherche sur les semi-conducteurs, l'analyse chimique, la science des matériaux, le développement pharmaceutique et les laboratoires de fabrication avancée, la vanne de gaz devient un élément essentiel pour le contrôle du débit, de la pression, l'isolation et l'intégrité du système. Une vanne de gaz de laboratoire correctement choisie contribue à prévenir les fuites, la contamination, la corrosion et les rejets incontrôlés de gaz, tout en maintenant des conditions de processus stables.

Les gaz corrosifs tels que le chlore, le chlorure d'hydrogène, le fluorure d'hydrogène et le dioxyde de soufre peuvent attaquer les matériaux métalliques et polymères non adaptés. Les gaz toxiques comme l'ammoniac, l'arsine, la phosphine, le sulfure d'hydrogène et d'autres gaz de procédé dangereux peuvent engendrer de graves risques pour la sécurité, même en faibles quantités. Pour ces applications, les vannes de laboratoire doivent allier compatibilité chimique, étanchéité parfaite, précision de contrôle, fiabilité et finition de surface appropriée.

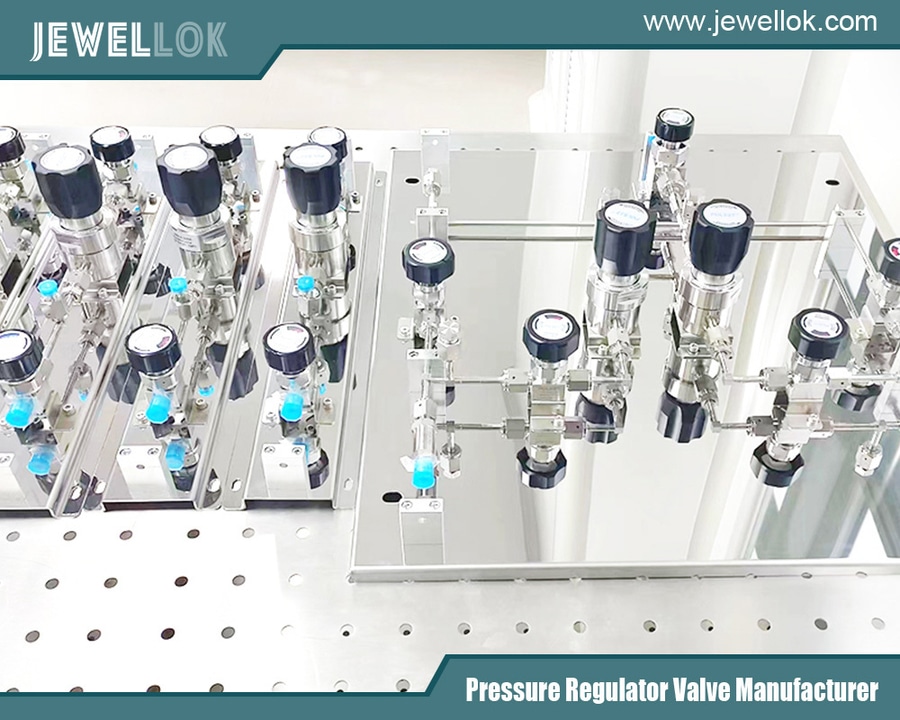

Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques de très haute pureté (UHP)
Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques de très haute pureté (UHP)
1. Pourquoi le choix des vannes à gaz est important dans les applications de laboratoire
Les systèmes de distribution de gaz en laboratoire sont souvent compacts, mais leurs exigences techniques peuvent être extrêmement élevées. Un système typique peut comprendre des bouteilles de gaz, des régulateurs de pression, des armoires à gaz, des collecteurs de vannes, des tuyauteries, des débitmètres massiques, des instruments d'analyse et des équipements d'évacuation ou de traitement des gaz. La vanne de gaz assure la liaison entre ces composants et contrôle la circulation des gaz dangereux dans le système.

Une vanne classique conçue pour l'air comprimé ou les gaz inertes à usage général peut ne pas convenir aux gaz corrosifs ou toxiques. La dégradation des matériaux, l'incompatibilité de l'élastomère, la contamination interne ou une étanchéité insuffisante peuvent progressivement réduire les performances du système.

Pour les gaz dangereux, même une fuite minime peut être inacceptable. Par conséquent, le choix des vannes de laboratoire doit se faire en fonction de la composition chimique du gaz, de la pression, de la température, du débit requis, du type de raccordement et du niveau de propreté exigé.

Les principaux objectifs sont les suivants :

Prévenir les fuites externes de gaz dangereux
Minimiser la contamination interne et la génération de particules
Maintenir un débit et une pression de gaz stables.
Résiste à la corrosion chimique
Assurer une performance d'arrêt fiable
Assurer le fonctionnement et la maintenance répétés
Protéger le personnel et les équipements de laboratoire
Maintenir la pureté du gaz lorsque nécessaire
2. Types courants de vannes à gaz de laboratoire
Les différents procédés de laboratoire requièrent différentes configurations de vannes. Le choix du type de vanne approprié est essentiel pour un contrôle fiable des gaz.

Vannes à membrane
Les vannes à membrane sont largement utilisées dans les systèmes de gaz de haute pureté et dangereux car elles permettent d'isoler le gaz de procédé du mécanisme de commande de la vanne. La membrane constitue une barrière métallique entre le fluide de procédé et les autres composants internes.

Les vannes à membrane métallique sont particulièrement précieuses dans les applications de semi-conducteurs et de recherche où l'étanchéité et la maîtrise de la contamination sont essentielles. Elles sont couramment installées dans les panneaux de distribution de gaz, les collecteurs de gaz de laboratoire, les armoires à gaz et les équipements de procédés spéciaux.

Vannes à pointeau
Les vannes à pointeau sont conçues pour un réglage précis du débit. Leurs caractéristiques de dosage fines les rendent utiles lorsque les processus de laboratoire nécessitent un débit de gaz contrôlé plutôt qu'une simple coupure marche/arrêt.

Pour les applications impliquant des gaz corrosifs, les matériaux en contact avec le gaz et les composants d'étanchéité doivent être soigneusement adaptés à sa composition chimique. Un robinet à pointeau fabriqué à partir de matériaux chimiquement résistants permet un réglage stable dans une large gamme de conditions de fonctionnement en laboratoire.

Robinets à tournant sphérique
Les vannes à bille sont principalement utilisées pour une coupure rapide. Leur mécanisme de fonctionnement relativement simple permet aux opérateurs de fermer rapidement les conduites de gaz lors de la maintenance ou en cas d'urgence.

Pour les systèmes de gaz dangereux en laboratoire, des vannes à bille en acier inoxydable de haute qualité, munies de joints adaptés, peuvent être utilisées pour les points d'isolement, les conduites de gaz et les raccordements d'équipements. Toutefois, la conception interne et la technologie d'étanchéité de la vanne doivent être soigneusement évaluées lorsque des exigences de pureté extrêmement élevée ou de fuite ultra-faible doivent être respectées.

Soupapes de retenue
Les clapets anti-retour empêchent le reflux de gaz. Ils sont particulièrement utiles dans les systèmes de laboratoire où un retour de gaz pourrait contaminer une autre conduite ou endommager des équipements sensibles.

Le choix d'un clapet anti-retour doit se faire en fonction de la pression d'ouverture, du sens d'écoulement, de la pression nominale, de la compatibilité des matériaux et des performances d'étanchéité requises.

3. Sélection des matériaux pour les services de gaz corrosifs
La compatibilité des matériaux est un facteur primordial lors du choix des vannes de gaz de laboratoire. Le corps de la vanne, la membrane, la tige, le siège, les joints, les ressorts et autres composants en contact avec le gaz de procédé peuvent tous entrer en contact avec celui-ci.

L'acier inoxydable 316L est couramment utilisé dans les systèmes de gaz de haute pureté car il offre une combinaison de résistance à la corrosion, de robustesse mécanique, de facilité de nettoyage et de disponibilité. Pour les applications exigeantes, des aciers inoxydables ayant subi un traitement spécial peuvent être sélectionnés afin d'obtenir des caractéristiques de surface améliorées et un risque de contamination moindre.

Cependant, l'acier inoxydable 316L n'est pas universellement résistant à tous les gaz dans toutes les conditions. La concentration du gaz, l'humidité, la température, la pression et la durée d'exposition peuvent avoir une incidence significative sur son comportement à la corrosion.

Pour les gaz particulièrement agressifs, les fabricants peuvent proposer des alliages alternatifs ou des revêtements spéciaux. Il convient donc d'examiner l'ensemble des matériaux en contact avec le fluide plutôt que de choisir une vanne uniquement en fonction du matériau de son corps.

4. Matériaux d'étanchéité et compatibilité chimique
L'étanchéité est un autre élément crucial. Les matériaux d'étanchéité courants comprennent le PTFE, le PCTFE, l'EPDM, le FKM et d'autres polymères spécialisés. Leur résistance chimique varie considérablement.

Un joint performant avec un gaz inerte peut se dégrader rapidement lorsqu'il est exposé à un oxydant puissant, à un gaz contenant des halogènes ou à un autre produit chimique agressif.

Lors de l'évaluation d'une vanne de gaz de laboratoire, les ingénieurs doivent prendre en compte :

Composition du gaz
Concentration de gaz
Température de fonctionnement
Pression de service
Durée d'exposition
Niveau d'humidité
Durée de vie requise
Compatibilité avec les procédures de nettoyage
Pour les gaz toxiques et corrosifs, la méthode la plus sûre consiste à obtenir les informations de compatibilité des matériaux directement auprès du fabricant de la vanne et à les comparer aux conditions spécifiques du procédé.

5. Étanchéité et confinement des fuites
La prévention des fuites est essentielle à la manipulation des gaz dangereux. Les vannes de gaz de laboratoire doivent assurer une étanchéité fiable, qu'elles soient ouvertes ou fermées.

Les fuites externes peuvent exposer le personnel de laboratoire à des gaz dangereux, tandis que les fuites internes peuvent provoquer une contamination croisée ou une migration indésirable de gaz entre les sections de traitement.

Les vannes haute performance peuvent utiliser des membranes métalliques, des surfaces d'étanchéité usinées avec précision et des procédés de fabrication contrôlés afin d'atteindre des taux de fuite très faibles. Dans les applications exigeant une grande pureté, le test d'étanchéité à l'hélium est couramment utilisé pour vérifier l'intégrité de la vanne.

Les performances des vannes doivent être évaluées en fonction des exigences réelles du système plutôt que de se fier uniquement à des termes généraux tels que « haute qualité » ou « étanchéité ». Une spécification qualifiée doit identifier le taux de fuite applicable, la méthode d'essai, la pression et les critères d'acceptation.

6. Finition de surface et propreté
Pour les systèmes de gaz de laboratoire utilisant des gaz de haute pureté ou réactifs, la qualité de la surface interne peut affecter directement les performances du processus.

Les surfaces internes rugueuses peuvent retenir l'humidité, les particules, les hydrocarbures et autres contaminants. Ces contaminants peuvent ensuite être libérés dans le flux gazeux et affecter des expériences ou des procédés de fabrication sensibles.

Les vannes à gaz de haute pureté peuvent donc faire l'objet de procédures spécifiques de nettoyage, de polissage, de passivation et de conditionnement. Les surfaces en acier inoxydable 316L électropolies ou polies mécaniquement sont couramment utilisées lorsqu'une faible contamination de surface et une meilleure nettoyabilité sont requises.

La vanne doit également être protégée de toute contamination lors du transport, de l'installation et de la maintenance. Un emballage compatible avec les salles blanches peut s'avérer particulièrement important pour les applications dans le domaine des semi-conducteurs et de l'analyse.

7. Exigences en matière de pression et de température
Les vannes à gaz de laboratoire doivent être dimensionnées pour les conditions réelles de fonctionnement du système, incluant la pression de service normale et les variations de pression potentielles.

Dans les systèmes à bouteilles, la pression en amont peut être considérablement supérieure à celle requise par les équipements de laboratoire. Dans ces systèmes, les régulateurs et les vannes doivent fonctionner de concert pour assurer une réduction de pression contrôlée et une isolation fiable.

La température est également importante car les propriétés des gaz et les performances des matériaux d'étanchéité peuvent varier en fonction de celle-ci. Certains gaz corrosifs peuvent aussi présenter un comportement sensiblement différent selon la température et l'humidité.

Les ingénieurs doivent vérifier :

Pression de service maximale
Température de fonctionnement minimale et maximale
Différence de pression
Capacité d'écoulement
Taille de connexion
exigences d'actionnement des vannes
Facteurs de sécurité applicables
8. Options de raccordement pour les systèmes de gaz de laboratoire
La conception des raccords influe sur la fiabilité de l'installation et l'étanchéité. Les configurations courantes comprennent les extrémités de tubes, les raccords à compression, les raccords filetés et les raccords à joint frontal haute pureté.

Pour les applications impliquant des gaz de haute pureté et dangereux, les raccords à joint frontal tels que les raccords de type VCR sont souvent préférés car ils peuvent assurer une étanchéité métal sur métal très fiable lorsqu'ils sont correctement installés.

Le raccordement doit être compatible avec le matériau et le diamètre des tubes, la méthode d'installation et les exigences de propreté du système. L'utilisation de normes de raccordement incompatibles peut engendrer des risques de fuites inutiles et des difficultés de maintenance.

9. Vannes manuelles, pneumatiques et automatisées
Les systèmes de laboratoire peuvent utiliser des vannes à commande manuelle pour les applications simples, tandis que les installations automatisées peuvent nécessiter des vannes à commande pneumatique ou électronique.

Les vannes manuelles sont simples et économiques pour une utilisation à basse fréquence. Cependant, les vannes automatisées peuvent offrir des avantages lorsque le processus requiert une commande à distance, une séquence programmée, un arrêt d'urgence ou un verrouillage avec des systèmes de détection de gaz.

Dans une armoire à gaz dangereux, par exemple, des vannes automatiques peuvent être intégrées à des capteurs de pression, des détecteurs de gaz, des systèmes d'extraction et des dispositifs de contrôle de processus. En cas d'anomalie, le système de contrôle peut couper l'alimentation en gaz conformément aux règles de sécurité de l'installation.

10. Applications dans la recherche et la fabrication de pointe
Les vannes à gaz de laboratoire sont utilisées dans de nombreux secteurs industriels.

Dans la recherche et la fabrication de semi-conducteurs, les vannes de haute pureté contrôlent les gaz de procédé utilisés pour le dépôt, la gravure, le nettoyage et d'autres procédés spécialisés.

Dans les laboratoires de chimie, les vannes peuvent être utilisées pour les gaz corrosifs lors de la synthèse, des études de réactions et des expériences analytiques.

Dans la recherche sur les matériaux, des atmosphères gazeuses contrôlées sont souvent nécessaires pour le traitement thermique, le traitement de surface et les environnements expérimentaux.

Les laboratoires pharmaceutiques et biotechnologiques peuvent également utiliser des gaz spéciaux pour les instruments d'analyse et les processus contrôlés.

Dans les laboratoires environnementaux, les vannes à gaz peuvent être intégrées aux systèmes d'échantillonnage et aux équipements analytiques pour la mesure des composants à l'état de traces.

Chaque application ayant des exigences différentes, la vanne doit être choisie dans le cadre du système complet de distribution de gaz plutôt que comme un composant isolé.

11. Considérations relatives à l'installation et à la maintenance
Même une vanne haute performance peut ne pas fonctionner correctement si elle est mal installée. Les techniciens doivent suivre les instructions du fabricant et utiliser les outils appropriés en respectant les règles d'hygiène.

Avant l'installation, les orifices de vannes et la tuyauterie doivent être inspectés afin de détecter toute contamination ou tout dommage. La tuyauterie doit être correctement préparée et alignée sans contrainte mécanique excessive.

Après l'installation, le système doit être testé sous pression et son étanchéité vérifiée conformément aux procédures de sécurité de l'établissement. Pour les gaz dangereux, la mise en service doit être effectuée par du personnel qualifié utilisant des systèmes de détection et de ventilation appropriés.

Les intervalles de maintenance doivent être adaptés à la conception de la vanne, à sa fréquence de fonctionnement, à la composition chimique du gaz, à la pression et aux conditions d'utilisation. Toute vanne présentant des signes de corrosion, de fonctionnement anormal, de fuite ou de dégradation de son joint doit être inspectée avant toute remise en service.

12. Choisir un fabricant fiable de vannes à gaz de laboratoire
Lors de l'achat de vannes pour applications avec gaz corrosifs et toxiques, le prix ne doit pas être le seul critère de sélection. Un fournisseur fiable doit être en mesure de fournir une documentation technique détaillée couvrant les matériaux, les pressions nominales, les options de raccordement, les tests d'étanchéité, les procédures de nettoyage et les informations de compatibilité.

Pour les applications exigeantes, les ingénieurs doivent également évaluer la qualité de la fabrication, la traçabilité, les procédures d'inspection et le support technique.

Un fabricant compétent peut aider les utilisateurs à sélectionner l'architecture de vanne et les matériaux en contact avec le fluide appropriés en fonction des exigences réelles en matière de gaz, de pression, de température, de débit et de pureté.

meilleur régulateur de pression de gaz ultra haute pureté top 10 en Inde
meilleur régulateur de pression de gaz ultra haute pureté top 10 en Inde
Conclusion
Les vannes de laboratoire pour la manipulation de gaz corrosifs et toxiques sont des composants essentiels pour une distribution de gaz sûre, stable et exempte de contamination. Contrairement aux vannes utilitaires classiques, elles doivent résister à des environnements chimiques exigeants tout en assurant une étanchéité fiable, un contrôle précis et une performance mécanique durable.

Les vannes à membrane, les vannes à pointeau, les vannes à bille et les clapets anti-retour remplissent chacun des fonctions différentes au sein des systèmes de gaz de laboratoire. Le choix des matériaux, la technologie d'étanchéité, la finition de surface, l'étanchéité, la pression nominale, la conception des raccords et les capacités d'automatisation doivent être évalués en fonction de l'application spécifique.

Face aux exigences croissantes de la recherche en laboratoire et de la production industrielle de pointe en matière de contrôle précis des gaz, les vannes à gaz haute performance demeurent un élément essentiel des infrastructures modernes de distribution de gaz. En sélectionnant des matériaux chimiquement compatibles, en appliquant des normes de propreté et d'étanchéité rigoureuses et en collaborant avec des fabricants de vannes expérimentés, les laboratoires peuvent concevoir des systèmes de manipulation de gaz fiables, tout en réduisant les risques liés aux gaz corrosifs et toxiques.

Pour en savoir plus sur les vannes à gaz de laboratoire destinées à la manipulation de gaz corrosifs et toxiques, vous pouvez consulter le site web de Jewellok : https://www.jewellok.com/.
