Intégration du module de distribution de produits chimiques (CDM) aux équipements de traitement automatisés

Intégration du module de distribution de produits chimiques (CDM) aux équipements de traitement automatisés

Avec l'automatisation croissante des processus de production dans les secteurs des semi-conducteurs, du photovoltaïque, de l'électronique de pointe, de la pharmacie et autres industries de haute précision, les systèmes de distribution de produits chimiques deviennent un élément essentiel des équipements de production modernes. Un module de distribution de produits chimiques (CDM) est conçu pour stocker, contrôler, doser et distribuer en toute sécurité les produits chimiques de procédé depuis leurs conteneurs d'origine jusqu'aux équipements de production en aval. Intégré à un équipement de production automatisé, un CDM assure un contrôle précis du débit de produits chimiques, une surveillance continue, une meilleure stabilité des procédés et une sécurité accrue pour l'opérateur.

Contrairement aux systèmes d'alimentation chimique classiques, un système intégré de gestion des produits chimiques (CDM) ne se limite pas à un simple transfert de produits. Il fonctionne comme une interface intelligente entre la source de produits chimiques et l'outil de traitement. Grâce à des pompes, des vannes, des régulateurs de pression, des débitmètres, des capteurs, des filtres, des contrôleurs et des interfaces de communication, le CDM coordonne la distribution des produits chimiques en fonction des besoins en temps réel des équipements de traitement automatisés.

Pour les applications chimiques de haute pureté et corrosives, une intégration adéquate du CDM est primordiale. Le choix des matériaux en contact avec le fluide, des composants du fluide, de l'architecture de contrôle et des protocoles de communication influe directement sur la pureté chimique, la reproductibilité du procédé, la disponibilité des équipements et l'efficacité globale de la production.


1. Qu'est-ce qu'un module de distribution de produits chimiques ?

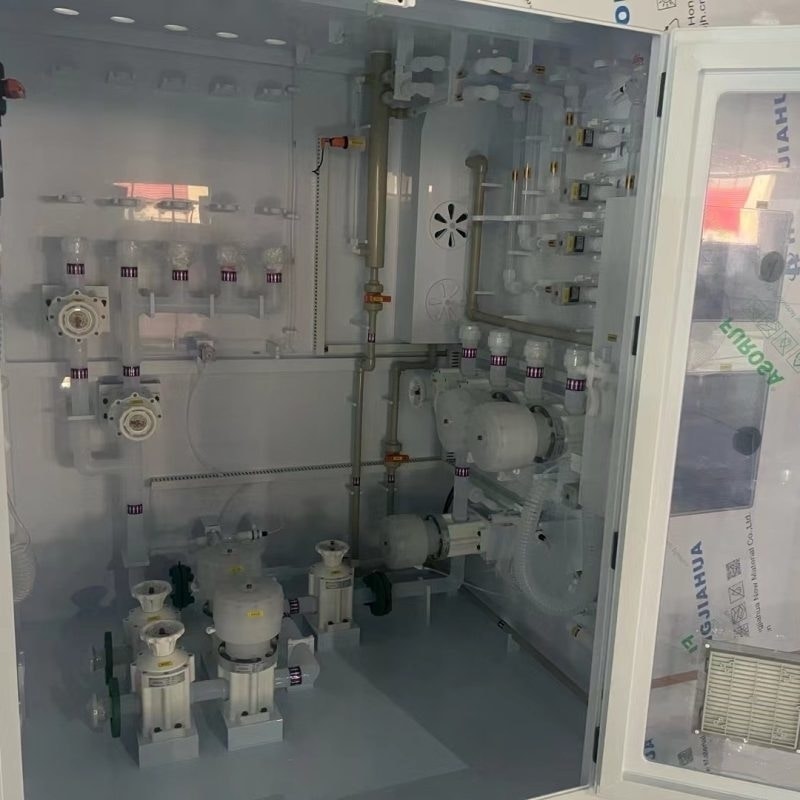

Un module de distribution de produits chimiques est un sous-système de manutention de produits chimiques compact et intégré qui gère le déplacement de produits chimiques liquides ou spéciaux d'un conteneur source vers un outil de traitement au point d'utilisation.

Un CDM typique peut comprendre :

Raccordements d'entrée et de sortie de produits chimiques
vannes pneumatiques ou électriques
Pompes chimiques
Régulateurs de pression
débitmètres ou appareils de mesure du débit massique
Filtres et composants de contrôle des particules
Capteurs de pression et de fuite
Surveillance du niveau de liquide
Lignes de purge et de drainage
Confinement secondaire
Systèmes de contrôle embarqués ou automates programmables industriels (API)
Interface homme-machine (IHM)
Interfaces de communication
Selon l'application, le CDM peut fonctionner en mode manuel, semi-automatique ou entièrement automatique.

Dans les secteurs des semi-conducteurs et de la fabrication de pointe, les modules de distribution de produits chimiques sont couramment utilisés pour acheminer des substances telles que les acides, les bases, les solvants, les agents de gravure, les produits de nettoyage et autres fluides de process spécifiques. Le système doit garantir un débit et une pression stables tout en minimisant la contamination, l'exposition aux produits chimiques et les interruptions imprévues.

L’objectif principal n’est pas simplement de livrer des produits chimiques, mais de les livrer au débit, à la pression, à la concentration, à la température et au niveau de pureté appropriés dans des conditions de fonctionnement contrôlées.

2. Pourquoi l'intégration CDM est importante
Les équipements de production modernes dépendent de plus en plus du dosage et de la distribution automatisés des produits chimiques. La manipulation manuelle de ces produits peut engendrer des variations de débit, de pression, de durée et de procédures opérateur. Ces variations peuvent affecter la qualité du produit et la reproductibilité du procédé.

En intégrant un CDM aux équipements de traitement automatisés, la distribution de produits chimiques peut devenir une partie intégrante de la boucle de contrôle globale de la production.

Par exemple, un outil de traitement automatisé peut envoyer un signal de demande de produit chimique au CDM. Le contrôleur du CDM peut alors vérifier l'état du système, ouvrir les vannes appropriées, activer la pompe, contrôler le débit et la pression, et délivrer la quantité programmée de produit chimique. Une fois la quantité requise atteinte, le système peut automatiquement interrompre la distribution.

Cette approche présente plusieurs avantages :

Amélioration de la cohérence des processus : le contrôle automatisé réduit les variations dues à l’opération manuelle.

Amélioration de l'efficacité de la production : la distribution des produits chimiques peut être synchronisée avec les cycles de production automatisés.

Meilleure sécurité : les opérateurs sont moins exposés directement aux produits chimiques dangereux.

Réduction des déchets chimiques : un dosage précis minimise la consommation inutile de produits chimiques.

Surveillance en temps réel : la pression, le débit, la température, le niveau et l'étanchéité peuvent être surveillés en continu.

Maintenance prédictive : les anomalies de fonctionnement peuvent être identifiées avant qu’elles ne provoquent des pannes majeures des équipements.

3. Composants clés pour l'intégration CDM
L'intégration réussie du CDM commence par le choix approprié des composants. Chaque composant en contact avec le fluide chimique doit être compatible avec le produit chimique utilisé.

Vannes chimiques
Les vannes contrôlent le flux de produits chimiques, l'isolement, la purge et le drainage. Selon les propriétés chimiques et les exigences de pression, les fabricants peuvent utiliser des vannes à membrane, des vannes à soufflet, des vannes pneumatiques ou des vannes spéciales résistantes aux produits chimiques.

Pour les applications exigeant une grande pureté, il est important de minimiser le volume mort et la génération de particules. Les matériaux utilisés pour les vannes peuvent inclure des polymères haute performance, de l'acier inoxydable ou d'autres matériaux chimiquement compatibles.

Pompes chimiques
La pompe assure le transfert du produit chimique du récipient source vers l'outil de traitement. Son choix dépend du débit, de la pression, de la compatibilité chimique, de la viscosité, de la température et de la précision requise.

Les considérations courantes comprennent la construction de la pompe à membrane, la compatibilité des matériaux en contact avec le fluide, les pulsations, la pression de refoulement maximale et les exigences de maintenance.

Filtres
Les filtres permettent d'éliminer les particules du flux chimique avant que le fluide n'atteigne l'outil de traitement. Le choix du filtre doit prendre en compte la compatibilité chimique, le seuil de filtration, la perte de charge, le débit et les exigences de remplacement.

Pour les applications de haute pureté, la conception du filtre doit également minimiser la contamination et le volume de fluide inutile.

Détecteurs
Les capteurs fournissent les données nécessaires au contrôle automatique. Les mesures typiques comprennent :

Pression d'entrée et de sortie
débit chimique
température chimique
niveau du réservoir ou du conteneur
Detection des fuites
État de la pompe
position de la vanne
Pression différentielle du filtre
La fiabilité des retours des capteurs permet au contrôleur CDM de prendre des décisions basées sur les conditions réelles du système plutôt que sur des hypothèses de fonctionnement fixes.

4. Architecture des automates programmables et des systèmes de contrôle
L'automate programmable (PLC) ou contrôleur industriel fait office d'unité de contrôle centrale d'un système de gestion des données automatisé (CDM). Il reçoit les signaux des capteurs et des équipements de process, exécute la logique de contrôle et envoie des commandes aux vannes, pompes et autres actionneurs.

Une architecture de contrôle typique peut être divisée en trois niveaux.

Le premier niveau est la couche de terrain , qui comprend les vannes, les pompes, les capteurs de pression, les débitmètres, les capteurs de niveau et les détecteurs de fuites.

Le deuxième niveau est la couche de contrôle , généralement composée d'un automate programmable, de modules d'E/S distants, de circuits de sécurité et d'un logiciel de contrôle.

Le troisième niveau est la couche de supervision , qui peut inclure une interface homme-machine (IHM), un système d'exécution de la production (MES), un système SCADA ou une plateforme d'automatisation d'usine.

Cette architecture permet au CDM de fonctionner de manière indépendante tout en échangeant des informations avec l'outil de processus principal.

Par exemple, l'équipement de traitement peut émettre un signal de « demande de produit chimique ». Le CDM vérifie la disponibilité du produit chimique en quantité suffisante, le respect des limites de pression et de température, ainsi que l'absence de fuite ou de défaut du système. La séquence de livraison peut alors démarrer automatiquement.

5. Communication entre le CDM et les équipements de traitement
La communication est l'un des aspects les plus importants de l'intégration du MDP.

Selon l'architecture de l'équipement, la communication peut utiliser des E/S numériques, des réseaux industriels basés sur Ethernet, une communication série ou des interfaces de communication normalisées pour équipements semi-conducteurs.

Le système de communication doit permettre à l'outil de processus et au CDM d'échanger des informations telles que :

demande de livraison de produits chimiques
État prêt
État de disponibilité chimique
Livraison terminée
Alarme de débit
Alarme de pression
Alarme de fuite
Défaut de pompe
Défaut de vanne
état d'arrêt d'urgence
Exigence d'entretien
Une interface bien conçue doit définir clairement les priorités des signaux et les procédures de gestion des pannes.

Par exemple, si le CDM détecte une fuite importante, il doit immédiatement se mettre en sécurité et en informer l'outil de production. Ce dernier peut alors interrompre la séquence de fabrication concernée au lieu de continuer à fonctionner dans des conditions dangereuses.

6. Automatisation des séquences de distribution de produits chimiques
L'automatisation permet à l'administration de produits chimiques de suivre des recettes de processus prédéfinies.

Une séquence automatique typique peut comprendre plusieurs étapes.

Tout d'abord, le CDM vérifie l'état de préparation du système. Cela comprend la vérification de la disponibilité des produits chimiques, de la position des vannes, de la pression, de l'état des capteurs et des conditions de sécurité.

Deuxièmement, le système effectue la commutation de vannes requise et peut procéder à une opération de purge ou de préconditionnement.

Troisièmement, la pompe ou le système de distribution sous pression se met en marche.

Quatrièmement, le contrôleur surveille en continu le débit et la pression. Si les valeurs mesurées s'écartent des limites prédéfinies, le système peut ajuster automatiquement la pompe ou la vanne.

Enfin, une fois la quantité cible livrée, le contrôleur arrête l'opération de livraison et remet le système en état de veille.

Ces séquences peuvent être configurées pour différentes recettes de processus, permettant à un seul CDM de prendre en charge plusieurs conditions de fonctionnement.

7. Considérations relatives à la sécurité et au confinement
La sécurité est une exigence fondamentale pour l'intégration du CDM, en particulier lors de la manipulation de produits chimiques corrosifs, toxiques, inflammables ou autrement dangereux.

Un système de confinement des déchets chimiques (CDM) correctement conçu doit comporter plusieurs niveaux de protection. Ceux-ci peuvent inclure la détection des fuites, le confinement secondaire, les vannes d'arrêt automatiques, la protection contre la pression, les canalisations résistantes aux produits chimiques, les circuits d'arrêt d'urgence et, le cas échéant, les systèmes d'extraction ou de ventilation contrôlés.

Le système de contrôle doit également faire la distinction entre les avertissements et les alarmes critiques. Un écart mineur peut déclencher un avertissement pour l'opérateur, tandis qu'une fuite importante, une pression excessive ou une défaillance d'un composant critique peuvent nécessiter un arrêt automatique immédiat.

La redondance peut également être envisagée pour les applications critiques. Par exemple, des capteurs doubles ou des circuits d'alimentation chimique redondants peuvent être utilisés lorsque la continuité de la production est primordiale.

8. Compatibilité des matériaux et des produits chimiques
Le choix des matériaux est l'un des aspects techniques les plus importants de la conception CDM.

Les matériaux en contact avec le fluide doivent résister aux agressions chimiques tout en conservant leur stabilité dimensionnelle et en minimisant la contamination. Selon la nature du produit chimique, il peut s'agir de PTFE, de PFA, de PVDF, de polymères haute performance, d'acier inoxydable ou d'autres matériaux spécifiques.

Pour les applications semi-conductrices, les composants en acier inoxydable peuvent nécessiter une finition de surface de haute qualité et des processus de fabrication contrôlés afin de réduire la génération de particules et d'améliorer la propreté.

La compatibilité des matériaux doit être évaluée en fonction de la concentration chimique, de la température, de la pression, du temps d'exposition et des conditions de fonctionnement, plutôt que de simplement sélectionner un matériau en fonction de son nom chimique.

9. Intégration avec la fabrication intelligente
Le développement de l'Industrie 4.0 accroît encore la valeur des systèmes CDM intelligents.

Les CDM modernes peuvent collecter de grandes quantités de données opérationnelles, notamment la consommation de produits chimiques, le temps de fonctionnement des pompes, la stabilité du débit, les tendances de pression, la pression différentielle des filtres, les cycles des vannes et l'historique des alarmes.

Ces informations peuvent être transmises aux systèmes d'analyse de l'usine.

Grâce à une intégration appropriée des données, les fabricants peuvent surveiller la consommation de produits chimiques, identifier les tendances de fonctionnement anormales, optimiser les programmes de maintenance et améliorer la planification de la production.

La maintenance prédictive est particulièrement précieuse. Si une pompe nécessite progressivement des temps de fonctionnement plus longs pour atteindre le même débit, le système de contrôle peut identifier cette tendance avant que la pompe ne tombe complètement en panne.

10. Défis liés à l'intégration du CDM
Malgré ses avantages, l'intégration d'un CDM aux équipements de traitement automatisés comporte plusieurs défis.

Le premier point est la compatibilité chimique . Un choix inapproprié de matériaux peut entraîner de la corrosion, des fuites, une contamination ou une défaillance prématurée des composants.

Le second point concerne la compatibilité des systèmes de contrôle . Différents fabricants d'équipements de traitement peuvent utiliser des normes de communication et des architectures de contrôle différentes.

Le troisième point concerne la synchronisation des réponses . Le CDM doit réagir suffisamment rapidement aux signaux de demande chimique tout en maintenant des conditions de distribution stables.

Le quatrième point concerne l'intégration de la sécurité . L'arrêt d'urgence, la gestion des alarmes et les fonctions d'interverrouillage doivent être soigneusement coordonnés entre le CDM et les équipements de process.

Enfin, l'accessibilité pour la maintenance doit être prise en compte dès la conception initiale. Les filtres, pompes, vannes, capteurs et tuyauteries peuvent nécessiter une inspection ou un remplacement périodique, et une mauvaise accessibilité peut augmenter les temps d'arrêt.

11. Meilleures pratiques pour l'intégration des systèmes de gestion des données de conception (CDM) et des équipements automatisés
Un projet d'intégration fiable doit commencer par une définition claire des exigences du processus.

Les ingénieurs doivent identifier les propriétés chimiques, la plage de débit requise, la pression de fonctionnement, la plage de température, la précision de livraison, les exigences en matière de contamination et le cycle de production.

L'étape suivante consiste à définir l'interface de contrôle entre le CDM et l'outil de traitement. Tous les signaux d'entrée et de sortie doivent être documentés, y compris le fonctionnement normal, les alarmes, les situations d'urgence et les procédures de récupération.

La qualification des composants est également essentielle. Les vannes, les pompes, les capteurs, les tubes, les filtres et les connecteurs doivent être testés dans des conditions de fonctionnement représentatives.

Les tests d'acceptation en usine (FAT) et les tests d'acceptation sur site (SAT) peuvent aider à vérifier que le CDM fonctionne correctement avant le déploiement complet en production.

La documentation doit inclure les schémas de tuyauterie et d'instrumentation (P&ID), les schémas électriques, la logique de contrôle, les listes d'alarmes, les procédures de maintenance et les spécifications de communication.


Conclusion
L'intégration d'un module de distribution de produits chimiques (CDM) avec des équipements de traitement automatisés représente une étape importante vers une fabrication plus sûre, plus précise et plus efficace.

Un système de gestion des produits chimiques (CDM) moderne combine des équipements de manipulation de produits chimiques avec des capteurs, des vannes automatisées, des pompes, un automate programmable (PLC), des systèmes de sécurité et une communication numérique. Lorsque ces composants sont correctement intégrés, la distribution des produits chimiques peut être synchronisée avec les recettes de production tout en garantissant un débit, une pression, une pureté et une précision de dosage stables.

Pour les industries des semi-conducteurs et autres industries manufacturières de haute précision, une intégration réussie de la gestion des données de conception (CDM) ne se limite pas à la sélection de composants individuels. Elle requiert une approche d'ingénierie complète couvrant la compatibilité chimique, le contrôle des fluides, l'architecture d'automatisation, la sécurité, la communication, la maintenance et la gestion des données.

Avec le développement continu des usines intelligentes, les systèmes de gestion des données clients (CDM) devraient devenir de plus en plus performants. Les systèmes futurs mettront davantage l'accent sur la surveillance en temps réel, la maintenance prédictive, le diagnostic à distance, la gestion automatisée des recettes et l'intégration aux systèmes de production de l'usine.

En définitive, un module de distribution de produits chimiques bien conçu offre bien plus qu'un simple approvisionnement fiable. Il devient une interface de processus intelligente qui relie la gestion des produits chimiques à la production automatisée, permettant ainsi aux fabricants d'accroître leur productivité, d'améliorer la constance de leurs processus, de renforcer la sécurité et de mieux maîtriser l'ensemble de leurs opérations de fabrication.
