Pourquoi les systèmes de distribution de gaz pour semi-conducteurs nécessitent des vannes à membrane ultra-pures

Pourquoi les systèmes de distribution de gaz pour semi-conducteurs nécessitent des vannes à membrane ultra-pures

La fabrication des semi-conducteurs repose sur un environnement de production extrêmement contrôlé. Du nettoyage des plaquettes et du dépôt de gaz à la gravure, au dopage, à l'oxydation et au nettoyage des chambres, les procédés de fabrication avancés utilisent une large gamme de gaz spéciaux soumis à des exigences strictes en matière de pureté, de stabilité de la pression, de contrôle du débit et de prévention de la contamination. Dans ces applications, même une infime quantité de contaminants indésirables peut affecter le rendement des plaquettes, les performances des dispositifs et la fiabilité globale de la production.

Le système de distribution de gaz est donc l'un des composants d'infrastructure les plus critiques d'une usine de semi-conducteurs. Il doit stocker, réguler, distribuer et contrôler les gaz de procédé en toute sécurité, tout en maintenant leur pureté spécifiée tout au long du circuit. Parmi les nombreux composants d'un système de gaz pour semi-conducteurs, la vanne est particulièrement importante car elle contrôle directement le débit de gaz et constitue une source potentielle de génération de particules, de dégazage, de fuites et de contamination croisée.

C’est pourquoi les systèmes d’alimentation en gaz pour semi-conducteurs nécessitent généralement des vannes à membrane à ultra-haute pureté (UHP) plutôt que des vannes industrielles classiques. Conçues spécifiquement pour les applications exigeantes de manipulation de gaz, les vannes à membrane UHP offrent une étanchéité exceptionnelle, une faible génération de particules, un volume mort minimal, une résistance à la corrosion et une isolation fiable des gaz.

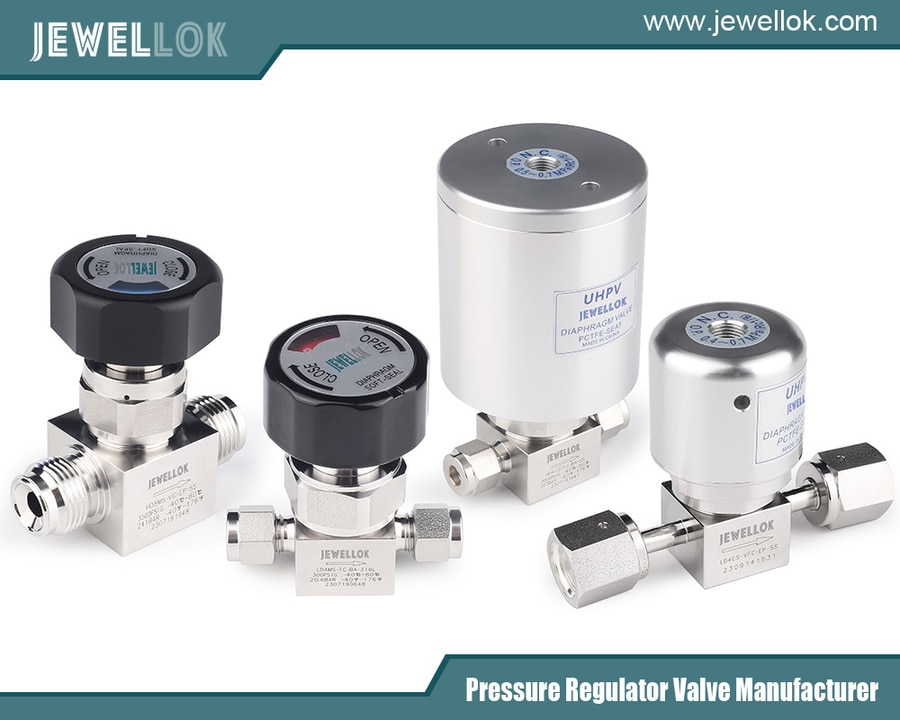

Vannes de bouteilles de gaz ultra-pur
1. Le rôle crucial des vannes dans la distribution de gaz pour semi-conducteurs
Un système d'alimentation en gaz pour semi-conducteurs comprend généralement des bouteilles de gaz ou des sources de gaz en vrac, des armoires à gaz, des régulateurs de pression, des filtres, des collecteurs de vannes, des panneaux de distribution de gaz, des tuyauteries, des régulateurs de débit massique et des outils de process. Chaque composant doit fonctionner en harmonie pour fournir le gaz adéquat à la pression et au débit requis.

Des vannes sont installées à plusieurs endroits du système. Elles peuvent servir à :

Isolation de la source de gaz
Contrôle et régulation de pression
Opérations de purge
Changement de gaz
Arrêt d'urgence
Distribution de gaz de procédé
Séquençage automatique
Isolation de maintenance
Les vannes, qui s'ouvrent et se ferment fréquemment pendant la production, sont soumises à des contraintes mécaniques et chimiques continues. Une vanne mal conçue peut devenir une source de contamination ou créer une voie de fuite compromettant l'ensemble du système de distribution de gaz.

Les vannes à membrane UHP résolvent nombre de ces problèmes grâce à une conception spécifique : une membrane métallique flexible sépare le gaz de procédé du mécanisme de commande de la vanne. Cette conception est particulièrement avantageuse pour la manipulation des gaz de procédé sensibles utilisés dans la fabrication de semi-conducteurs.

2. Pourquoi les vannes conventionnelles ne suffisent pas
Les vannes industrielles classiques sont généralement conçues en fonction d'exigences générales telles que la durabilité, la rentabilité et la manipulation de produits chimiques ou de gaz. La fabrication de semi-conducteurs requiert un niveau de performance bien supérieur.

L'un des principaux problèmes est la contamination interne. Les structures de vannes classiques peuvent contenir des composants mobiles, des cavités, des joints, des lubrifiants ou des matériaux susceptibles d'introduire des particules et des substances volatiles dans le flux gazeux.

Un autre problème est le volume mort. Les cavités internes peuvent emprisonner des gaz résiduels, de l'humidité ou des contaminants. Lorsque la vanne bascule entre les gaz de procédé et les gaz de purge, ces substances emprisonnées peuvent être libérées dans le flux gazeux.

Les fuites constituent un autre problème critique. Les gaz utilisés dans les semi-conducteurs peuvent contenir des substances toxiques, corrosives, pyrophoriques, oxydantes ou dangereuses. Même une très petite fuite externe peut engendrer un risque important pour la sécurité, tandis qu'une fuite interne peut provoquer un mélange indésirable de gaz.

Les vannes à membrane UHP sont conçues spécifiquement pour minimiser ces risques.

3. Technologie des diaphragmes métalliques pour les applications UHP
La caractéristique principale d'une vanne à membrane UHP est sa membrane métallique. Au lieu d'utiliser un système de garniture de tige classique pour isoler le gaz de procédé, la membrane forme une barrière entre le gaz et l'actionneur de la vanne.

Cette configuration présente plusieurs avantages.

Premièrement, le gaz de procédé n'entre généralement pas en contact avec la tige de la vanne ni avec le mécanisme de l'actionneur. Cela réduit considérablement le risque de contamination du flux gazeux par du lubrifiant, des particules ou des éléments mécaniques.

Deuxièmement, le diaphragme assure une étanchéité extrêmement fiable. Correctement conçue et fabriquée, la vanne permet d'atteindre des taux de fuite internes et externes extrêmement faibles.

Troisièmement, la conception du diaphragme permet de réduire le nombre de pièces mobiles internes exposées à l'environnement du procédé. Ceci est particulièrement important pour les gaz corrosifs et réactifs.

Pour les applications semi-conductrices, les matériaux et la géométrie du diaphragme doivent être soigneusement sélectionnés en fonction de la pression, de la température, de la chimie du gaz, des exigences de cycle et de la durée de vie prévue.

4. Des matériaux d'ultra-haute pureté sont essentiels
Le choix des matériaux est un facteur primordial lors de la conception d'un système d'alimentation en gaz pour semi-conducteurs. Même un acier inoxydable de haute qualité n'est pas systématiquement adapté aux applications UHP.

De nombreux systèmes de gaz pour semi-conducteurs utilisent l'acier inoxydable 316L de haute qualité en raison de sa résistance à la corrosion, de sa robustesse mécanique et de sa compatibilité avec les applications nécessitant des gaz de haute pureté. Cependant, la qualité de fabrication du matériau est tout aussi importante.

Les vannes UHP peuvent utiliser de l'acier inoxydable spécialement traité, fabriqué selon des normes de composition, d'inclusions, d'état de surface et de propreté rigoureusement contrôlées. Pour les applications exigeantes, des technologies de pointe en matière de traitement des matériaux, telles que la fusion sous vide et la refusion, peuvent être mises en œuvre afin d'améliorer l'homogénéité du matériau.

Les surfaces internes en contact avec le fluide sont également traitées avec soin. L'électropolissage est une technique courante pour obtenir des surfaces internes lisses et propres, présentant une rugosité réduite. Une surface plus lisse contribue à minimiser la rétention de particules, à améliorer la facilité de nettoyage et à réduire les zones où l'humidité ou les contaminants pourraient s'accumuler.

5. Contrôle des particules et prévention de la contamination
La contamination particulaire est l'un des problèmes les plus sérieux dans la fabrication des semi-conducteurs. Les dispositifs semi-conducteurs modernes contiennent des structures extrêmement petites, ce qui signifie que des particules qui peuvent sembler insignifiantes dans les applications industrielles conventionnelles peuvent devenir des défauts majeurs sur une plaquette.

Chaque composant du circuit de distribution de gaz peut potentiellement contribuer à la présence de particules par corrosion, usure mécanique, mauvaise finition de surface ou assemblage incorrect.

Les vannes à membrane UHP sont conçues pour minimiser ces risques grâce à :

Construction interne à faible teneur en particules
Surfaces électropolies lisses
Volume mort interne réduit
Matériaux métalliques de haute qualité
Environnements d'assemblage contrôlés
procédés de fabrication propres
Mouvement fiable du diaphragme
Réduction des frottements entre les composants du processus
L'objectif n'est pas simplement de fabriquer une vanne fonctionnelle. L'objectif est de garantir que la vanne ne compromette pas la pureté du gaz qui la traverse.

6. Étanchéité et sécurité des procédés
Les usines de fabrication de semi-conducteurs utilisent fréquemment des gaz qui nécessitent un confinement strict. On peut citer par exemple les gaz spéciaux utilisés pour la gravure, le dépôt, le dopage, le nettoyage et le conditionnement des chambres.

Une vanne de distribution de gaz doit donc assurer une étanchéité externe parfaite. Toute fuite peut entraîner la contamination du produit, des dommages matériels, une exposition à l'environnement ou de graves incidents de sécurité.

Les vannes à membrane UHP sont conçues pour assurer une étanchéité métal-métal ou à base de métal d'une grande fiabilité. Grâce à une fabrication et des tests appropriés, elles peuvent atteindre des performances de fuite extrêmement faibles.

Les fabricants de vannes peuvent effectuer des tests d'étanchéité à l'hélium, des tests de pression, des tests d'étanchéité des sièges et des tests de cycle fonctionnel pour vérifier les performances.

Pour les systèmes de gaz automatisés, la fiabilité de l'actionnement des vannes est tout aussi importante. Une vanne doit s'ouvrir et se fermer de manière constante en fonction du signal de commande, sans blocage, délai excessif ni fermeture incomplète.

7. Un faible volume mort améliore la pureté du gaz.
Le volume mort désigne les zones à l'intérieur d'un composant gazeux où le gaz de procédé peut se retrouver piégé. Dans les applications semi-conductrices, la minimisation du volume mort est particulièrement importante car des gaz résiduels peuvent subsister dans le système après une étape de traitement.

Par exemple, lors du passage d'un panneau de distribution de gaz d'un gaz spécial à un autre, le gaz emprisonné dans les cavités internes peut se mélanger au gaz entrant. Même après purge, un volume mort excessif peut allonger la durée de purge et augmenter la consommation de gaz.

Les vannes à membrane UHP peuvent être conçues avec des conduits internes compacts et des cavités réduites au minimum. Ceci permet une purge plus efficace et un échange gazeux plus rapide.

Un faible volume mort permet également un contrôle plus précis des gaz de procédé, notamment dans les systèmes où la composition des gaz doit changer rapidement entre les étapes du procédé.

8. Compatibilité avec les gaz corrosifs et réactifs
Les procédés de fabrication des semi-conducteurs utilisent des gaz aux caractéristiques chimiques très diverses. Certains sont corrosifs, tandis que d'autres peuvent réagir avec l'humidité, les métaux ou les matières organiques.

Les matériaux des vannes doivent donc être sélectionnés en fonction de la chimie spécifique du gaz.

L'acier inoxydable 316L est couramment utilisé pour de nombreuses applications de gaz UHP, tandis que des alliages spéciaux ou des traitements de surface peuvent être nécessaires pour des environnements particulièrement agressifs. Le matériau de la membrane, le corps de la vanne, les joints et les autres composants en contact avec le fluide doivent tous être évalués dans le cadre d'une stratégie globale de compatibilité des matériaux.

Une vanne performante avec un gaz donné peut ne pas convenir à un autre. Par conséquent, les ingénieurs doivent évaluer la compatibilité des gaz, la température, la pression, la concentration, la fréquence des cycles et les exigences de nettoyage avant de choisir une vanne.

9. Stabilité de la pression et du débit
Les équipements de traitement des semi-conducteurs nécessitent souvent une pression et un débit de gaz extrêmement stables. Les variations dans l'alimentation en gaz peuvent affecter l'uniformité du processus et, en fin de compte, la qualité des plaquettes.

Bien qu'une vanne à membrane ne soit pas nécessairement le principal dispositif de régulation de débit, sa capacité à fournir des caractéristiques d'ouverture et de fermeture répétables est essentielle au bon fonctionnement du système.

Associées aux régulateurs de pression, aux contrôleurs de débit massique, aux capteurs et aux systèmes de contrôle automatisés, les vannes à membrane UHP constituent un élément important de l'architecture globale de contrôle des gaz.

La vitesse d'actionnement, la répétabilité, les caractéristiques Cv et la pression nominale de la vanne doivent donc être adaptées aux exigences du processus spécifique.

10. Automatisation et systèmes intelligents de distribution de gaz
Les systèmes modernes de distribution de gaz pour semi-conducteurs sont de plus en plus automatisés. Les armoires et panneaux à gaz peuvent utiliser des vannes pneumatiques, des capteurs électroniques, des automates programmables et des dispositifs de sécurité automatisés.

Les vannes à membrane UHP sont parfaitement adaptées à ces systèmes car elles peuvent être configurées pour un fonctionnement automatique.

Par exemple, un panneau de commande de gaz automatisé peut utiliser des vannes pour contrôler :

Isolation des bouteilles de gaz
Livraison de gaz de procédé
Alimentation en gaz de purge
Opérations de ventilation
Évacuation par aspiration
Arrêt d'urgence
commutation de la source de gaz
L'automatisation améliore la régularité et réduit le besoin d'intervention manuelle. Cependant, les systèmes automatisés nécessitent également des vannes dont la durée de vie est prévisible et dont le retour d'information ou l'actionnement est fiable.

11. La qualité du nettoyage et de la fabrication est essentielle.
Les performances d'une vanne à membrane UHP dépendent non seulement de sa conception, mais aussi de sa fabrication et de son nettoyage.

Les composants utilisés dans les systèmes d'alimentation en gaz pour semi-conducteurs sont généralement fabriqués dans des conditions contrôlées. Après usinage, traitement de surface, nettoyage, assemblage et tests, la vanne doit être protégée de toute contamination lors de l'emballage et du transport.

Les contrôles de qualité en production peuvent inclure l'inspection dimensionnelle, la mesure de la rugosité de surface, la vérification de la propreté, le test d'étanchéité à l'hélium, le test de pression et le test fonctionnel.

Pour les clients du secteur des semi-conducteurs, la documentation est également essentielle. Les certificats de matériaux, les rapports d'inspection, les résultats des tests d'étanchéité et les informations de traçabilité permettent aux ingénieurs de vérifier que les composants sont conformes aux spécifications du projet.

12. Choisir la bonne vanne à membrane UHP
Lors du choix d'une vanne à membrane UHP, les ingénieurs doivent prendre en compte plus que la taille du raccordement et la pression nominale.

Les paramètres importants incluent :

Compatibilité avec le type de gaz et les produits chimiques
Pression de service
Plage de température
Exigences de débit
Valve CV
Volume interne
Spécifications relatives aux fuites externes et au siège
Matériel de qualité
État de surface
Type de connexion
Méthode d'actionnement
Cycle de vie
Norme de nettoyage
Environnement d'installation
Certifications et documents requis
Les technologies de raccordement telles que les raccords de type VCR sont couramment utilisées dans les systèmes de gaz de haute pureté car elles offrent des connexions étanches au métal fiables et répondent à des exigences strictes en matière d'étanchéité.

La vanne doit également être évaluée dans le cadre du système complet de distribution de gaz plutôt que comme un composant isolé.

13. Applications dans la fabrication de semi-conducteurs
Les vannes à membrane UHP sont largement utilisées dans les processus de fabrication des semi-conducteurs.

Dans les systèmes de dépôt, ils permettent de contrôler l'apport de gaz précurseurs et de gaz de procédé. Dans les systèmes de gravure, ils peuvent être utilisés avec des gaz corrosifs et réactifs. Dans les applications de nettoyage de chambres, ils assurent une isolation et une commutation précises des gaz.

Ils sont également couramment utilisés dans :

Armoires à gaz
panneaux de distribution de gaz
Boîtes de distributeur de soupape
systèmes de distribution de gaz en vrac
Systèmes de gaz spéciaux
panneaux de gaz de procédé
Installations de fabrication de semi-conducteurs
Fabrication de LED
Production de cellules solaires
fabrication de MEMS
Production électronique avancée
À mesure que les géométries des semi-conducteurs se miniaturisent et que les exigences des procédés deviennent plus strictes, l'importance du contrôle de la contamination et de la stabilité de l'approvisionnement en gaz ne cesse de croître.


fabricants de raccords de très haute pureté en Chine
Conclusion
Les vannes à membrane ultra-pure sont un composant essentiel des systèmes d'alimentation en gaz fiables pour semi-conducteurs. Leur membrane métallique, leur faible volume mort, leur étanchéité élevée, leur résistance à la corrosion, leur état de surface contrôlé et leur faible génération de particules les rendent particulièrement adaptées aux applications exigeantes dans le domaine des semi-conducteurs.

La vanne est bien plus qu'un simple dispositif marche/arrêt. Elle constitue un élément essentiel de la barrière de contrôle de la contamination entre la source de gaz et la chambre de traitement. Une vanne à membrane UHP correctement conçue contribue à maintenir la pureté du gaz, à améliorer la stabilité du procédé, à réduire les risques de fuite et à garantir une alimentation en gaz automatisée et fiable.

Pour les fabricants de semi-conducteurs et les intégrateurs de systèmes de gaz, le choix des vannes doit donc reposer sur l'application complète et non sur le seul prix. La qualité des matériaux, le traitement de surface, l'étanchéité, le volume interne, la compatibilité avec les gaz, la fiabilité de l'actionnement, la propreté de la fabrication et la traçabilité sont autant d'éléments à prendre en compte.

À mesure que la fabrication des semi-conducteurs évolue vers des nœuds de processus de plus en plus avancés et des applications de gaz spéciaux plus complexes, les vannes à membrane UHP haute performance resteront une technologie essentielle pour maintenir la pureté, la sécurité et la précision requises par les systèmes modernes de distribution de gaz pour semi-conducteurs.

Pour en savoir plus sur les raisons pour lesquelles les systèmes d'alimentation en gaz pour semi-conducteurs nécessitent des vannes à membrane d'une pureté ultra-élevée, vous pouvez consulter le site web de Jewellok : https://www.jewellok.com/.
