Un module de distribution de produits chimiques (CDM) est un sous-système essentiel utilisé pour stocker, conditionner, doser et distribuer les produits chimiques utilisés dans la fabrication de semi-conducteurs, la production électronique, la fabrication de cellules photovoltaïques, les matériaux avancés, l'industrie pharmaceutique et d'autres applications industrielles de haute précision. Les procédés de fabrication modernes exigeant un contrôle toujours plus précis de la concentration, du débit, de la pression, de la température et des niveaux de contamination des produits chimiques, les performances du CDM influent directement sur la stabilité des procédés, la qualité des produits, la sécurité des opérations et l'efficacité d'utilisation des produits chimiques.

Contrairement aux équipements de transfert chimique classiques, un module de gestion des fluides (CDM) moderne est conçu comme une plateforme intégrée de traitement des fluides. Il combine, au sein d'un système coordonné, le stockage ou le raccordement des produits chimiques, les pompes, les vannes, les filtres, les régulateurs, les capteurs, la tuyauterie, les systèmes de contrôle, la détection des fuites et les dispositifs de sécurité. Selon les propriétés chimiques et les exigences de l'application, le module peut être configuré pour les produits corrosifs, toxiques, volatils, de haute pureté ou sensibles.

Il est donc essentiel, pour les ingénieurs qui conçoivent des systèmes de distribution de produits chimiques et pour les fabricants qui sélectionnent des équipements adaptés aux environnements de production avancés, de comprendre les composants clés et le mécanisme de fonctionnement d'un module de distribution de produits chimiques.

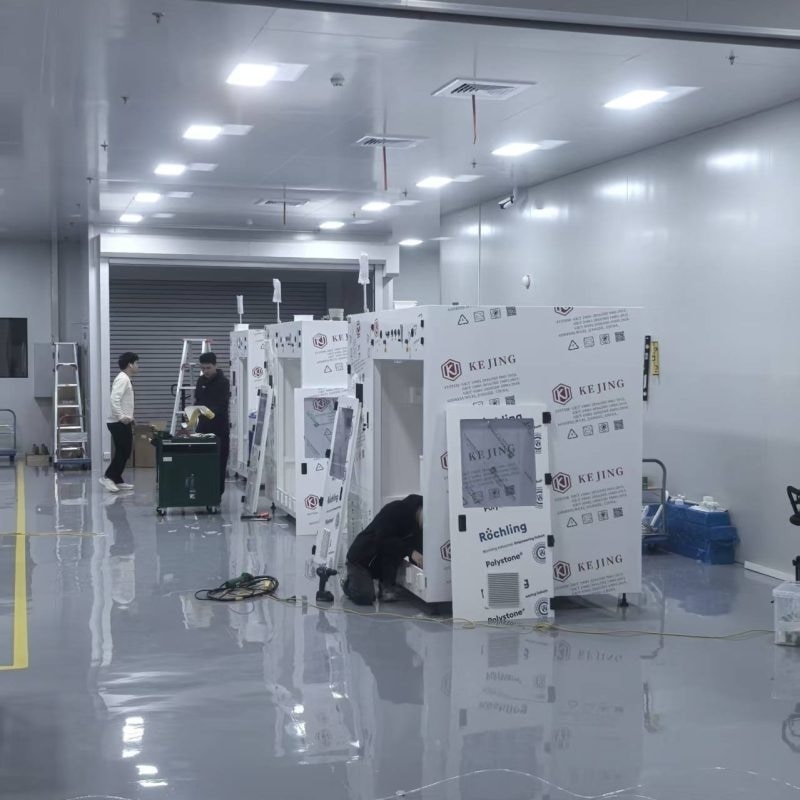

Système automatisé de distribution de produits chimiques en vrac avec CDU ultra-pure pour un contrôle précis des fluides industriels
1. Qu'est-ce qu'un module de distribution de produits chimiques ?
Un module de distribution de produits chimiques est un ensemble conçu pour contrôler le transfert de produits chimiques liquides d'un récipient source vers un outil de traitement en aval. La source du produit chimique peut être un fût, une bouteille, une cuve, un conteneur IBC ou un système d'alimentation centralisé.

L'objectif principal d'un CDM est de garantir que le produit chimique requis parvienne à l'équipement de traitement avec le débit, la pression, la température, la concentration et la pureté appropriés.

Une séquence typique de délivrance de produits chimiques peut être simplifiée comme suit :

Source chimique → Vanne d'isolement → Pompe → Filtre → Régulation de la pression/du débit → Surveillance par capteur → Conduite de distribution → Équipement de traitement

Dans les systèmes pratiques, la configuration peut être considérablement plus complexe. Plusieurs sources chimiques peuvent être connectées à un seul module, tandis que des vannes automatiques et des commandes programmables gèrent la commutation, la circulation, la purge et la distribution des produits chimiques.

Pour les semi-conducteurs et autres applications de haute pureté, le CDM doit également minimiser la génération de particules, la contamination métallique, la dégradation chimique, le volume mort et l'exposition indésirable à l'environnement.

2. Interface source chimique et approvisionnement
L'interface de la source chimique est le point de départ du CDM. Elle assure une connexion contrôlée entre le conteneur chimique et le système de distribution.

Selon l'application, les configurations de source courantes comprennent des fûts chimiques, des bidons, des réservoirs de stockage et des conteneurs remplaçables. Les composants de raccordement peuvent inclure des tubes, des raccords, des vannes, des systèmes de connexion rapide, des tubes plongeurs et des ensembles d'extraction.

La compatibilité des matériaux est primordiale. Les acides, les bases, les solvants, les oxydants et les produits chimiques utilisés dans les procédés spéciaux peuvent attaquer les métaux, les élastomères ou les plastiques conventionnels. C'est pourquoi les composants CDM sont généralement fabriqués à partir de matériaux chimiquement compatibles tels que le PTFE, le PFA, le PVDF, le PP, l'acier inoxydable de haute pureté ou d'autres matériaux spécifiques à l'application.

Pour les applications de haute pureté, l'interface de la source doit également empêcher les particules externes et l'humidité de pénétrer dans le flux chimique.

3. Pompes chimiques
La pompe est l'un des composants actifs les plus importants d'un système de traitement des produits chimiques (CDM). Sa fonction principale est d'acheminer le produit chimique de sa source vers l'équipement de traitement tout en maintenant le débit et la pression requis.

Différents produits chimiques requièrent différentes technologies de pompage. Les pompes à membrane sont largement utilisées car leur mécanisme de pompage isole le produit chimique des composants mécaniques en mouvement. Les pompes à entraînement magnétique et d'autres technologies de pompage spécialisées peuvent également être choisies en fonction de la compatibilité chimique, des exigences de débit, de la plage de pression et des exigences de pureté.

Une pompe correctement sélectionnée doit assurer un débit stable avec un minimum de pulsations. Des pulsations excessives peuvent perturber les procédés en aval, notamment lorsque le produit chimique est utilisé pour des applications de revêtement de précision, de nettoyage, de gravure, de dépôt ou de dosage.

Les matériaux utilisés pour la pompe sont également essentiels. Les pièces en contact avec le fluide doivent résister à une exposition chimique prolongée sans gonflement, fissuration, corrosion ni contamination.

4. Vannes et composants de régulation de débit
Les vannes déterminent quand, où et comment les produits chimiques circulent dans le CDM. Un module typique peut contenir plusieurs types de vannes, notamment des vannes d'isolement, des vannes pneumatiques, des clapets anti-retour, des vannes de régulation de pression et des vannes de régulation de débit proportionnelles.

Les vannes pneumatiques automatiques sont particulièrement utiles dans les systèmes automatisés de distribution de produits chimiques car elles peuvent être commandées à distance et intégrées dans une séquence programmable.

Les vannes d'isolement permettent de fermer des sections individuelles lors de la maintenance ou en cas d'urgence. Les clapets anti-retour empêchent le reflux, tandis que les vannes de régulation de pression régulent la pression du système.

Pour les produits chimiques corrosifs ou de haute pureté, la conception interne de la vanne doit minimiser le volume mort et éviter les zones d'accumulation de résidus chimiques. Le choix des matériaux d'étanchéité de la vanne doit également tenir compte de la compatibilité chimique, de la température, de la pression et de la durée de vie.

5. Filtres et contrôle des particules
La pureté chimique est un facteur essentiel dans de nombreuses applications CDM. Même des particules très fines peuvent nuire aux procédés de fabrication avancés.

Des filtres sont donc installés pour éliminer les particules et protéger les équipements situés en aval. Selon le procédé, les éléments filtrants peuvent être fabriqués en PTFE, PFA, polypropylène ou autres matériaux chimiquement compatibles.

Le degré de filtration est choisi en fonction des exigences du procédé. Les applications dans le domaine des semi-conducteurs peuvent nécessiter une filtration extrêmement fine, tandis que les applications industrielles moins exigeantes peuvent utiliser des degrés de filtration plus élevés.

Il convient également de surveiller la perte de charge du filtre. L'accumulation de particules entraîne une augmentation de la pression différentielle à travers le filtre. Une hausse significative de cette pression peut indiquer la nécessité de remplacer le filtre.

6. Capteurs de pression et de débit
Un système CDM moderne s'appuie fortement sur des capteurs pour surveiller les conditions de fonctionnement en temps réel.

Les capteurs de pression mesurent la pression aux points critiques du système, aidant ainsi le contrôleur à détecter les anomalies telles que les conduites obstruées, les problèmes de pompe ou une pression excessive.

Les capteurs de débit fournissent des informations sur le débit réel de produit chimique. La comparaison du débit mesuré avec la valeur cible permet au système de contrôle d'identifier les écarts et d'ajuster la vitesse de la pompe ou la position de la vanne.

Parmi les autres capteurs possibles, on peut citer les capteurs de température, les capteurs de niveau de liquide, les capteurs de conductivité, les capteurs de concentration et les détecteurs de fuites.

Le choix du capteur doit prendre en compte la compatibilité chimique, la précision, le temps de réponse, la plage de température et la stabilité à long terme.

7. Chauffage chimique et contrôle de la température
Certains produits chimiques nécessitent un contrôle précis de la température car leur viscosité, leur solubilité, leur pression de vapeur et leurs caractéristiques de réaction peuvent varier considérablement en fonction de la température.

Un système de gestion du chauffage et de la climatisation (CDM) peut donc comprendre des éléments chauffants, des échangeurs de chaleur, une isolation thermique, des capteurs de température et des boucles de régulation.

Par exemple, augmenter la température d'un produit chimique à haute viscosité peut réduire sa viscosité et améliorer les performances de pompage. Cependant, une surchauffe peut entraîner une dégradation chimique ou une augmentation de la production de vapeur.

Le système de régulation de température doit donc concilier les exigences du procédé avec la stabilité chimique et la sécurité.

8. Tubes, tuyauteries et raccords
Les tubes et les raccords constituent le circuit physique du fluide à l'intérieur du CDM. Bien que ces composants puissent paraître simples, ils ont une influence majeure sur la fiabilité et la pureté du système.

La finition de surface interne, le matériau, la technologie de connexion et la géométrie doivent être soigneusement étudiés.

Pour les systèmes chimiques de haute pureté, les tubes en PFA et PTFE sont fréquemment choisis en raison de leur excellente résistance chimique. Dans certaines applications, l'acier inoxydable de haute pureté peut être utilisé lorsque la résistance mécanique et les exigences spécifiques du procédé le justifient.

Les raccords doivent minimiser les fuites et les volumes morts. Une conception inadéquate des réseaux de tuyauterie peut créer des zones de stagnation où s'accumulent des résidus chimiques, augmentant ainsi la contamination et les besoins de maintenance.

9. Système de contrôle et automatisation
Le système de contrôle est le « cerveau » d'un module moderne de distribution de produits chimiques. Il coordonne les pompes, les vannes, les capteurs, les alarmes et les dispositifs de sécurité.

Un automate programmable (PLC) ou un système de contrôle industriel peut exécuter des séquences prédéfinies de distribution de produits chimiques. Une séquence typique peut comprendre l'initialisation du système, la vérification de la source, l'ouverture des vannes, le démarrage de la pompe, la stabilisation de la pression, la vérification du débit, la distribution des produits chimiques, le rinçage et l'arrêt.

Le système de contrôle compare en permanence les conditions de fonctionnement réelles aux limites prédéfinies. Si la pression, le débit, la température ou une fuite dépasse la plage autorisée, le système peut déclencher une alarme ou interrompre automatiquement la distribution de produits chimiques.

Les CDM avancés peuvent également communiquer avec les systèmes d'automatisation des usines via des protocoles de communication industriels, permettant une surveillance centralisée et la collecte de données de production.

10. Système de détection des fuites et de sécurité
Étant donné que de nombreux produits chimiques utilisés dans les procédés industriels sont corrosifs, toxiques, inflammables ou présentent d'autres dangers, la sécurité est un élément essentiel de la conception des systèmes de gestion des déchets dangereux.

Des capteurs de détection de fuites peuvent être installés à l'intérieur du boîtier ou autour des points de raccordement critiques. En cas de fuite, le système de contrôle peut fermer automatiquement les vannes et arrêter la pompe.

Un confinement secondaire peut également être intégré pour empêcher les produits chimiques qui fuient de se répandre dans les équipements ou les zones de travail environnantes.

Les fonctions d'arrêt d'urgence offrent une protection supplémentaire. Les opérateurs ou les systèmes de sécurité de l'installation peuvent déclencher un arrêt d'urgence en cas d'anomalie.

Le CDM peut également intégrer des systèmes de ventilation, d'évacuation des gaz, de détection chimique, de décompression et de verrouillage, en fonction des exigences chimiques et des installations.

11. Mécanisme de fonctionnement d'un CDM
Le mécanisme de fonctionnement d'un module de distribution de produits chimiques peut généralement être divisé en plusieurs étapes.

Étape 1 : Approvisionnement en produits chimiques
Le produit chimique est raccordé au CDM via l'interface source désignée. Le système vérifie l'état de la source et confirme le bon fonctionnement des vannes et capteurs requis.

Étape 2 : Extraction chimique
La pompe commence à aspirer le produit chimique à la source. Des vannes automatiques établissent le circuit d'écoulement adéquat tout en empêchant tout reflux indésirable ou contamination croisée.

Étape 3 : Filtration
Le produit chimique traverse le système de filtration. Les particules et les contaminants indésirables sont éliminés avant que le produit chimique n'atteigne les équipements sensibles situés en aval.

Étape 4 : Régulation de la pression et du débit
Le système de contrôle surveille la pression et le débit. La vitesse de la pompe ou l'ouverture de la vanne est ajustée pour maintenir les conditions de refoulement requises.

Étape 5 : Livraison du processus
Le produit chimique conditionné circule dans la tubulure de distribution jusqu'à l'outil de traitement. Un système de capteurs assure un contrôle continu des paramètres de distribution afin de garantir qu'ils restent dans la plage de fonctionnement spécifiée.

Étape 6 : Recirculation ou purge
Certaines applications utilisent la recirculation de produits chimiques pour maintenir l'homogénéité et éviter la stagnation. Après la distribution, le système peut effectuer un rinçage ou une purge afin d'éliminer les résidus chimiques de certaines sections.

Étape 7 : Arrêt et vérification de sécurité
Une fois la livraison terminée, les vannes se ferment selon une séquence prédéfinie et la pompe s'arrête. La pression et l'étanchéité sont vérifiées avant la mise en veille du système.

12. Pourquoi la conception CDM est importante pour la fabrication des semi-conducteurs
La fabrication de semi-conducteurs impose des exigences particulièrement strictes aux systèmes d'administration de produits chimiques. Les produits chimiques utilisés lors des procédés peuvent avoir une incidence directe sur le nettoyage, la gravure, le dépôt, la lithographie et le traitement de surface des plaquettes.

De faibles variations de concentration chimique, de débit, de pression ou de température peuvent affecter l'homogénéité du procédé. La contamination particulaire peut également réduire le rendement.

Par conséquent, les CDM pour semi-conducteurs mettent souvent l'accent sur des matériaux en contact avec le fluide de haute pureté, un faible volume mort, un contrôle précis du flux, une automatisation fiable, la prévention des fuites et une surveillance complète.

Le système doit également être facile à entretenir. Les composants tels que les filtres, les pompes, les vannes et les conteneurs de produits chimiques doivent être remplaçables sans risque de contamination inutile ni d'arrêt de production prolongé.

13. Facteurs clés lors du choix d'un gestionnaire de la sécurité des données (CDM)
Lors de la sélection ou de la conception d'un module de distribution de produits chimiques, les ingénieurs doivent évaluer plusieurs facteurs.

Premièrement, la compatibilité chimique de chaque composant en contact avec le fluide doit être vérifiée. Deuxièmement, le débit et la plage de pression requis doivent correspondre aux caractéristiques de la pompe et des composants de contrôle. Troisièmement, les exigences de filtration doivent être déterminées en fonction de la sensibilité du procédé.

Il convient également de tenir compte du niveau d'automatisation requis. Un système industriel simple peut nécessiter des commandes manuelles de base, tandis qu'une usine de semi-conducteurs peut exiger un fonctionnement entièrement automatisé, une surveillance à distance, des interverrouillages et un enregistrement des données.

Enfin, l'évaluation doit prendre en compte les exigences de maintenance, l'encombrement, l'environnement d'installation, les normes de sécurité et le coût total d'exploitation.


Conclusion
Un module de distribution de produits chimiques est bien plus qu'une simple unité de transfert de produits chimiques. Il s'agit d'un système intégré combinant interfaces d'alimentation en produits chimiques, pompes, vannes, filtres, capteurs, tuyauterie, régulation de température, automatisation et fonctions de sécurité.

Son principe de fonctionnement fondamental consiste à déplacer des produits chimiques à partir d'une source contrôlée à travers un circuit de fluides soigneusement conçu, tout en surveillant et en régulant en permanence des paramètres critiques tels que le débit, la pression, la température et la pureté.

Pour les applications de fabrication avancées, un CDM bien conçu peut améliorer la stabilité de la distribution des produits chimiques, réduire les risques de contamination, accroître la répétabilité des processus, améliorer la sécurité des opérateurs et réduire les déchets chimiques.

Avec le développement continu de la fabrication de semi-conducteurs, de l'électronique de pointe, du photovoltaïque et d'autres industries de précision, les modules de distribution de produits chimiques exigeront une pureté accrue, un contrôle plus précis, une automatisation plus poussée et une sécurité renforcée. Le choix judicieux des matériaux, des composants de gestion des fluides, des capteurs, des technologies de contrôle et des systèmes de sécurité est donc essentiel à la mise en place d'une infrastructure de distribution de produits chimiques fiable et performante.
