Systèmes de commutation de gaz fiables pour une alimentation en gaz continue et sûre

Systèmes de commutation de gaz fiables pour une alimentation en gaz continue et sûre

Dans de nombreuses applications industrielles, un approvisionnement en gaz stable et continu est essentiel à la sécurité des opérations, à l'efficacité des processus et à la qualité des produits. Des secteurs tels que la fabrication de semi-conducteurs, l'industrie pharmaceutique, les laboratoires, la chimie, la production électronique et les systèmes énergétiques dépendent de gaz de haute pureté et de gaz spéciaux qui doivent être livrés en continu, sans fluctuations de pression ni interruption d'approvisionnement. Toute coupure d'approvisionnement en gaz peut entraîner des arrêts de production, des dommages matériels, des risques pour la sécurité et des pertes financières importantes.

Un système de commutation de gaz est une solution de gestion des gaz avancée conçue pour basculer automatiquement ou manuellement entre deux sources de gaz, garantissant ainsi une alimentation continue même lorsque la bouteille ou la source principale est épuisée. Grâce à l'intégration de vannes haute performance, de régulateurs de pression, de capteurs, de systèmes de contrôle et de dispositifs de sécurité, les systèmes de commutation de gaz modernes assurent une distribution de gaz fiable, efficace et sûre pour les applications critiques.

Cet article explique les principes de fonctionnement, les composants clés, les avantages, les applications et les critères de sélection des systèmes de commutation de gaz fiables pour les applications industrielles et les gaz de haute pureté.


Qu'est-ce qu'un système de commutation de gaz ?
Un système de commutation de gaz est un dispositif ou un panneau de commande de gaz intégré qui gère la transition entre deux ou plusieurs sources d'alimentation en gaz. Son rôle principal est de garantir un débit de gaz continu en basculant automatiquement d'une source de gaz vide ou à basse pression vers une source de gaz de secours.

Les systèmes d'alimentation en gaz traditionnels exigent que les opérateurs remplacent manuellement les bouteilles vides, ce qui peut interrompre la production et accroître les risques opérationnels. Un système de commutation de gaz élimine ce problème en surveillant en permanence la pression du gaz et en basculant automatiquement l'alimentation en gaz en cas de besoin.

Un système typique de commutation gaz à deux cylindres comprend :

Source de gaz primaire
Source de gaz de secours
Vannes d'isolement haute pression
Régulateurs de pression
Clapets anti-retour
Vannes de contrôle
Capteurs de pression
Systèmes d'alarme
dispositifs de surveillance des gaz
Panneau de commande ou système PLC
Le système peut être configuré pour différents gaz, pressions, débits et exigences d'application, ce qui le rend adapté aussi bien aux gaz industriels qu'aux gaz spéciaux de très haute pureté.

Comment fonctionne un système de commutation de gaz ?
Le principe de fonctionnement d'un système de commutation de gaz repose sur la surveillance de la pression et la commutation contrôlée entre les sources de gaz.

1. Fonctionnement normal de l'alimentation en gaz
En fonctionnement normal, la source de gaz principale alimente les équipements situés en aval. Le régulateur de pression réduit la pression élevée de la bouteille à la pression de service requise, assurant ainsi une alimentation en gaz stable.

Le système de contrôle surveille en permanence :

Pression d'entrée
Pression de sortie
Pression du cylindre
taux de consommation de gaz
État du système
Lorsque la source de gaz principale présente une pression suffisante, la source de gaz de secours reste isolée et prête à l'emploi.

2. Détection de basse pression
Lorsque la pression du cylindre principal diminue en dessous d'une valeur prédéfinie, le système de commutation de gaz détecte la basse pression grâce à des capteurs de pression ou à des mécanismes de commutation mécaniques.

Le système évalue l'état de l'approvisionnement en gaz et prépare la source de secours à son activation.

Les systèmes automatiques avancés peuvent fournir :

Alarmes de basse pression
signaux de surveillance à distance
Enregistrement des données
Communication des équipements via des protocoles industriels
Cela permet aux opérateurs de connaître l'état de l'approvisionnement en gaz avant qu'un arrêt complet ne survienne.

3. Commutation automatique du gaz
Une fois que la source de gaz principale atteint la pression de commutation, le système bascule automatiquement sur la source de gaz secondaire.

Le processus de commutation est soigneusement contrôlé afin d'éviter :

Interruption du flux de gaz
Choc de pression
contamination par reflux
Instabilité du processus
Les systèmes de commutation de gaz de haute qualité sont conçus pour maintenir une pression de sortie constante pendant la commutation, assurant ainsi un fonctionnement ininterrompu pour les processus de fabrication sensibles.

4. Remplacement de la source de gaz vide
Une fois la source de gaz de secours activée, les opérateurs peuvent remplacer en toute sécurité la bouteille principale vide sans interrompre l'alimentation en gaz.

Une fois le nouveau cylindre installé, le système le remet en mode veille, prêt pour le prochain cycle de commutation.

Cette rotation continue améliore considérablement l'efficacité opérationnelle et réduit l'intervention manuelle.

Composants clés d'un système de commutation de gaz fiable
Un système de commutation de gaz performant dépend de la qualité et de la conception de chaque composant.

1. Vannes à gaz de haute pureté
Les vannes à gaz sont des composants essentiels qui contrôlent le flux de gaz et l'isolation.

Dans les secteurs des semi-conducteurs, de la pharmacie et des laboratoires, on utilise couramment des vannes ultra-pures. Fabriquées à partir de matériaux résistants à la corrosion, comme l'acier inoxydable 316L, ces vannes sont conçues pour minimiser la production de particules et la contamination.

Les principales caractéristiques de la vanne comprennent :

intégrité de fuite élevée
faible volume interne
Excellente résistance à la corrosion
Longue durée de vie
Compatibilité avec les salles blanches
Pour les gaz spéciaux, les vannes à membrane sont souvent privilégiées car elles offrent d'excellentes performances d'étanchéité et minimisent les risques de contamination.

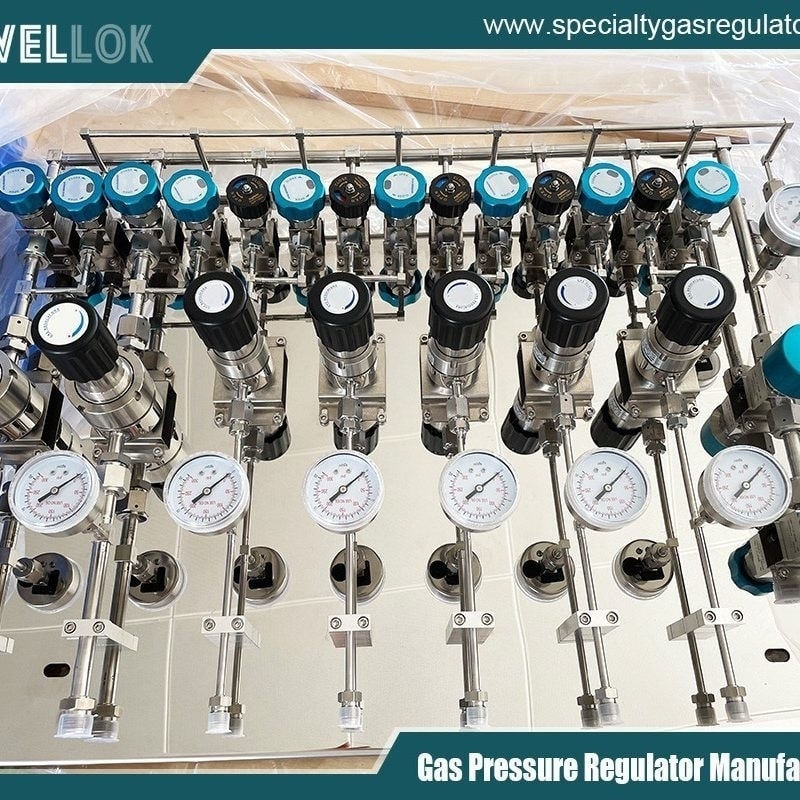

2. Régulateurs de pression
Les régulateurs de pression réduisent la pression du gaz à haute pression provenant des bouteilles à une pression de fonctionnement stable requise par les équipements en aval.

Un système de commutation de gaz fiable nécessite des régulateurs dotés de :

Contrôle précis de la pression
fluctuation de basse pression
Répétabilité élevée
Excellentes performances d'étanchéité
Pour les applications de gaz de haute pureté, les régulateurs en acier inoxydable avec membrane métallique sont largement utilisés car ils offrent un meilleur contrôle de la contamination par rapport aux régulateurs conventionnels.

3. Capteurs de pression et dispositifs de surveillance
Les systèmes modernes de commutation de gaz utilisent des capteurs de pression électroniques pour surveiller en temps réel les conditions d'approvisionnement en gaz.

Ces capteurs fournissent des informations importantes, notamment :

niveau de pression du cylindre
État de commutation
Alarmes système
Exigences de maintenance
L'intégration aux systèmes de contrôle industriels permet la surveillance à distance et le fonctionnement automatique.

4. Système de contrôle
Le système de contrôle est le centre d'intelligence d'un système de commutation automatique de gaz.

Selon les exigences de l'application, les options de contrôle comprennent :

Commutation automatique mécanique
Les systèmes mécaniques utilisent les principes d'équilibre de pression pour commuter les sources de gaz sans alimentation électrique.

Avantages :

Structure simple
Grande fiabilité
Peu d'entretien
Convient aux applications de base
Contrôle électronique automatique
Les systèmes électroniques utilisent des automates programmables, des capteurs et des interfaces de communication.

Avantages :

La surveillance à distance
fonctions d'alarme avancées
Enregistrement des données
Intégration aux systèmes d'automatisation d'usine
Pour les usines de semi-conducteurs et les installations de fabrication de pointe, les systèmes de contrôle électronique offrent une visibilité opérationnelle et une sécurité accrues.

Avantages de l'utilisation des systèmes de commutation de gaz
1. Alimentation continue en gaz
Le principal avantage d'un système de commutation de gaz est son fonctionnement ininterrompu.

Les procédés de fabrication nécessitant un flux de gaz continu peuvent ainsi éviter les arrêts inattendus causés par des bouteilles vides ou des interruptions d'approvisionnement.

Ceci est particulièrement important pour :

Fabrication de semi-conducteurs
Traitement chimique
Expériences de laboratoire
Production pharmaceutique
2. Sécurité améliorée
Le remplacement manuel des bouteilles de gaz comporte des risques opérationnels, notamment lors de la manipulation de gaz dangereux ou toxiques.

Un système de commutation de gaz améliore la sécurité en :

Réduire la manutention manuelle
Minimiser les risques d'exposition aux gaz
Assurer la régulation automatique de la pression
Prévention du mauvais fonctionnement des vannes
Pour les gaz dangereux tels que les gaz corrosifs, toxiques ou réactifs, la commutation automatisée offre une couche de protection supplémentaire.

3. Réduction des temps d'arrêt de production
Des pénuries de gaz inattendues peuvent interrompre la production et entraîner des arrêts de production coûteux.

Les systèmes de commutation de gaz assurent automatiquement la disponibilité de l'approvisionnement, aidant ainsi les fabricants à améliorer leur productivité et l'utilisation de leurs équipements.

L'approvisionnement continu en gaz est particulièrement précieux dans les industries où une interruption de processus peut endommager les produits ou nécessiter de longues procédures de remise en état des équipements.

4. Meilleure efficacité de la gestion du gaz
Un système de commutation correctement conçu permet aux entreprises d'optimiser l'utilisation des bouteilles de gaz et les programmes de maintenance.

Les avantages comprennent:

Planification plus efficace du remplacement des cylindres
Réduction de la charge de travail des opérateurs
Meilleure gestion des stocks
Amélioration de l'utilisation du gaz
Applications des systèmes de commutation de gaz
Fabrication de semi-conducteurs
L'industrie des semi-conducteurs exige des systèmes de distribution de gaz d'une qualité extrêmement élevée pour des procédés tels que :

Dépôt chimique en phase vapeur (CVD)
Dépôt de couche atomique (ALD)
Gravure
Implantation ionique
Traitement des couches minces
Les systèmes de commutation de gaz sont couramment intégrés aux armoires à gaz pour semi-conducteurs et aux systèmes de distribution de gaz afin de garantir un approvisionnement stable en gaz spéciaux.

Systèmes de gaz de laboratoire
Les laboratoires de recherche utilisent des systèmes de commutation de gaz pour des applications impliquant :

Instruments d'analyse
Spectrométrie de masse
Flash
Équipement de recherche
Un approvisionnement fiable en gaz garantit des résultats de test précis et protège les instruments sensibles.

Fabrication pharmaceutique
La production pharmaceutique exige un contrôle précis des gaz pour des procédés tels que :

Emballage
Protection contre les gaz inertes
Analyse de laboratoire
Environnements de production
Les systèmes de commutation de gaz contribuent à maintenir des conditions d'approvisionnement en gaz propres et stables.

Applications chimiques et industrielles
Les usines chimiques utilisent des systèmes de commutation de gaz pour :

gaz de procédé
Systèmes de purge
Gaz de soudage
Gaz d'instrumentation
Ces systèmes améliorent la fiabilité et réduisent les interruptions opérationnelles.

Comment choisir le bon système de commutation de gaz
Le choix du système de commutation de gaz approprié nécessite l'évaluation de plusieurs facteurs.

1. Compatibilité avec les types de gaz
Les différents gaz ont des propriétés chimiques différentes.

Considérer:

Gaz corrosifs
Gaz toxiques
Gaz inflammables
Des gaz inertes
Gaz de haute pureté
Les matériaux et les technologies d'étanchéité doivent être compatibles avec les caractéristiques du gaz.

2. Exigences en matière de pression
Le système doit correspondre :

Pression du cylindre
Pression de sortie
Exigences de débit
Précision du contrôle de la pression
Un choix de pression incorrect peut affecter les performances et la sécurité de l'équipement.

3. Exigences de pureté
Les industries de haute pureté nécessitent des systèmes conçus pour prévenir toute contamination.

Les principales caractéristiques de conception comprennent :

Tubes en acier inoxydable électropoli
composants à faible volume mort
Scellement à haute intégrité
procédés de fabrication propres
4. Niveau d'automatisation
Les utilisateurs doivent choisir entre :

Systèmes manuels
Systèmes semi-automatiques
Systèmes entièrement automatiques
Le choix dépend des exigences de production, des normes de sécurité et de la complexité opérationnelle.

Tendances futures de la technologie de commutation des gaz
Face à la demande croissante d'automatisation et de fabrication intelligente, les systèmes de commutation de gaz deviennent plus intelligents.

Les développements futurs comprennent :

Surveillance Intelligente
Les systèmes avancés intégreront :

Capteurs IoT
Surveillance en nuage
La maintenance prédictive
Analyse des données en temps réel
Exigences de pureté plus élevées
Les industries des semi-conducteurs et de la fabrication de pointe continuent d'exiger des systèmes de gaz plus propres, avec :

Génération de particules plus faible
Performances d'étanchéité améliorées
Meilleure compatibilité des matériaux
Contrôle de sécurité intégré
Les futures plateformes de gestion du gaz combineront :

Détection de gaz
Arrêt automatique
Contrôle à distance
Verrouillages de sécurité
Cela permettra de créer des environnements de distribution de gaz plus sûrs et plus efficaces.


régulateur de pression vs soupape de surpression
Conclusion
Un système de commutation de gaz fiable est essentiel pour les industries exigeant un approvisionnement en gaz continu, sûr et stable. En basculant automatiquement entre les sources de gaz principales et de secours, ces systèmes minimisent les temps d'arrêt, améliorent la sécurité opérationnelle et optimisent la gestion du gaz.

Grâce à des composants de pointe tels que des vannes de haute pureté, des régulateurs de pression de précision, des capteurs de surveillance intelligents et des systèmes de contrôle automatisés, les systèmes modernes de commutation de gaz offrent des performances fiables pour la fabrication de semi-conducteurs, les laboratoires, l'industrie pharmaceutique, le traitement chimique et les applications industrielles.

Face à la demande croissante des industries en matière de fiabilité, de pureté et d'automatisation, la technologie de commutation de gaz demeure un élément essentiel des infrastructures de distribution de gaz de pointe. Le choix d'une conception de système, de matériaux et d'une configuration de contrôle adaptés garantit la sécurité, l'efficacité et la stabilité de fonctionnement à long terme des applications critiques d'approvisionnement en gaz.

Pour en savoir plus sur les systèmes de commutation de gaz fiables pour une alimentation en gaz continue et sûre, vous pouvez consulter le site de Jewellok à l' adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ pour plus d'informations.
