Systèmes de lavage industriels pour les installations de fabrication de semi-conducteurs

Systèmes de lavage industriels pour les installations de fabrication de semi-conducteurs

La fabrication de semi-conducteurs exige des environnements de production extrêmement contrôlés où même de faibles variations de concentration chimique, de température, de pression ou de contaminants atmosphériques peuvent affecter la stabilité du procédé et le rendement. Lors de la fabrication des plaquettes, les usines de semi-conducteurs utilisent une large gamme de gaz et de produits chimiques, notamment des substances corrosives, toxiques, inflammables et soumises à des réglementations environnementales. Ces matériaux peuvent générer des gaz d'échappement dangereux qui doivent être captés, traités et rejetés en toute sécurité dans l'atmosphère.

Les systèmes d'épuration industrielle sont donc un élément essentiel des installations modernes de fabrication de semi-conducteurs. Un système de traitement des gaz d'échappement correctement conçu permet d'éliminer les gaz nocifs des flux d'échappement, de protéger les travailleurs et les équipements, de réduire l'impact environnemental et d'aider les fabricants de semi-conducteurs à se conformer aux normes d'émissions de plus en plus strictes.


Qu'est-ce qu'un système de lavage industriel ?

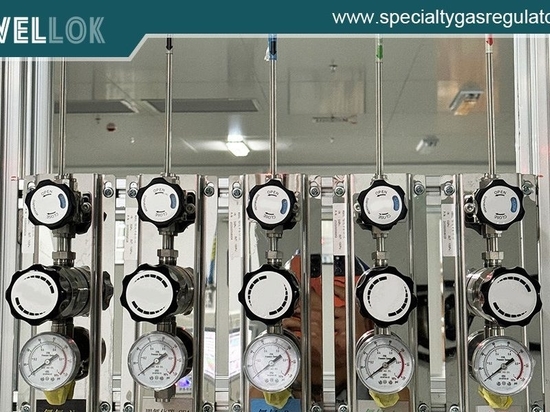

Un épurateur industriel est une solution de traitement des gaz d'échappement conçue pour éliminer ou neutraliser les contaminants dangereux présents dans les gaz de procédés industriels. Dans la fabrication de semi-conducteurs, les épurateurs sont généralement installés en aval des équipements de traitement, des systèmes d'alimentation en gaz, des pompes à vide et des collecteurs d'échappement.

Selon le procédé de fabrication, les gaz d'échappement peuvent contenir des gaz acides, des composés alcalins, des substances toxiques, des composés organiques volatils (COV), des particules et d'autres sous-produits réactifs. Un épurateur utilise des méthodes de traitement physiques, chimiques ou thermiques pour réduire ces contaminants à des niveaux acceptables.

Un système complet de nettoyage de semi-conducteurs peut comprendre plusieurs composants majeurs :

Entrée d'échappement du procédé
Chambre de lavage ou chambre de réaction
Système de dosage chimique
buses de pulvérisation ou matériaux d'emballage
Pompes de circulation
équipement de séparation gaz-liquide
Éliminateur de brouillard
Ventilateur d'extraction
Capteurs et instruments de surveillance
Chambre de contrôle
Système de drainage et de gestion des eaux usées
Sortie de gaz traité
La configuration dépend de la chimie du procédé, du débit d'échappement, de la concentration du contaminant, de la température et de l'efficacité d'élimination requise.

Pourquoi les installations de semi-conducteurs ont besoin de systèmes de lavage avancés
Les procédés de fabrication des semi-conducteurs génèrent des flux d'échappement complexes. Des procédés tels que la gravure, le dépôt, le nettoyage, la diffusion et l'implantation ionique peuvent libérer différents types de gaz dangereux.

Par exemple, les procédés de gravure chimique et chimique peuvent générer des composés acides ou corrosifs. Le dépôt chimique en phase vapeur (CVD), le dépôt de couches atomiques (ALD) et les procédés apparentés peuvent produire des sous-produits gazeux réactifs. Les opérations de nettoyage peuvent introduire des composés corrosifs ou volatils supplémentaires dans le système d'échappement.

Le simple rejet direct de ces gaz dans l'atmosphère est inacceptable du point de vue de la sécurité et de l'environnement.

Un épurateur industriel assure une étape de traitement contrôlée entre les équipements de production de semi-conducteurs et la cheminée d'évacuation des gaz. En traitant les gaz au plus près de leur source ou via un système de traitement centralisé, les fabricants peuvent réduire considérablement les émissions dangereuses.

Les systèmes de lavage de gaz de pointe contribuent également au bon fonctionnement des usines de semi-conducteurs en assurant une stabilité optimale malgré des conditions de production en constante évolution. Ceci est particulièrement important car les installations de production de semi-conducteurs fonctionnent souvent 24 heures sur 24 et 7 jours sur 7.

Technologies courantes de nettoyage pour la fabrication de semi-conducteurs
Aucune technologie de lavage de gaz n'est universellement adaptée à toutes les applications d'échappement des semi-conducteurs. Les concepteurs de systèmes choisissent généralement la méthode de traitement en fonction des caractéristiques des gaz d'échappement.

Systèmes d'épuration humide
Les épurateurs à voie humide utilisent une solution liquide pour absorber, neutraliser ou réagir avec les contaminants présents dans les gaz d'échappement.

Le gaz contaminé pénètre dans la chambre de lavage et entre en contact avec le liquide de lavage. Selon la conception, ce contact peut être optimisé par des buses de pulvérisation, des lits garnis, des sections Venturi ou d'autres structures de contact gaz-liquide.

Les laveurs de gaz par voie humide sont particulièrement adaptés aux gaz hydrosolubles et réactifs. Le traitement des gaz acides, le traitement des gaz alcalins et certaines applications d'élimination des particules peuvent tirer profit de cette technologie.

Un système de dosage chimique peut être utilisé pour maintenir le pH et la concentration chimique requis. Une surveillance continue permet de garantir l'efficacité de la solution de lavage.

Systèmes de lavage à sec
Les épurateurs à sec utilisent des adsorbants solides ou des matériaux réactifs plutôt qu'un liquide en circulation.

Les gaz d'échappement contaminés traversent un milieu de traitement qui capture ou réagit chimiquement avec les contaminants ciblés. Les épurateurs à sec peuvent s'avérer avantageux lorsqu'il est nécessaire de minimiser la production d'eaux usées ou lorsque certains composés gazeux requièrent des matériaux d'adsorption spécifiques.

Les épurateurs à sec sont fréquemment envisagés pour les gaz toxiques ou réactifs qui peuvent être efficacement capturés à l'aide de supports d'adsorption techniques.

Systèmes de lavage thermique
Les systèmes de traitement thermique utilisent une oxydation contrôlée à haute température pour décomposer certains composés combustibles ou réactifs.

Les épurateurs thermiques sont particulièrement utiles pour les effluents gazeux contenant des gaz qui ne peuvent être traités efficacement par absorption humide classique. Le procédé de traitement transforme les composés ciblés en produits plus faciles à gérer, qui peuvent ensuite être traités lors d'étapes supplémentaires.

Pour les applications semi-conductrices, le traitement thermique peut être combiné à un lavage humide pour créer un système de traitement en plusieurs étapes.

Systèmes de lavage hybrides
De nombreuses usines de semi-conducteurs de pointe utilisent des systèmes hybrides combinant plusieurs technologies de traitement.

Par exemple, un système peut utiliser l'oxydation thermique pour détruire les composés réactifs, suivie d'un lavage humide pour éliminer les gaz acides et les sous-produits solubles. Cette configuration permet au système de traiter plusieurs contaminants au sein d'une seule chaîne de traitement des gaz d'échappement.

Les systèmes hybrides peuvent offrir une plus grande flexibilité lorsque les procédés de fabrication des semi-conducteurs génèrent des compositions d'échappement complexes.

Considérations clés en matière de conception
La conception d'un épurateur industriel pour une usine de fabrication de semi-conducteurs nécessite une analyse détaillée du procédé et du système d'échappement.

Composition des gaz d'échappement
La première considération est la composition chimique des gaz d'échappement.

Les ingénieurs doivent identifier les gaz présents, leurs concentrations, leurs propriétés chimiques, la température et les interactions potentielles. Ces informations déterminent si le système doit recourir à l'absorption, l'adsorption, l'oxydation, la neutralisation ou une combinaison de ces technologies.

Étant donné que les procédés de fabrication des semi-conducteurs peuvent évoluer avec le temps, le système de lavage des gaz doit également être capable de gérer les variations de composition des gaz.

Débit d'échappement
Le débit de gaz influe directement sur la capacité du laveur de gaz.

Un système sous-dimensionné peut présenter un contact gaz-liquide insuffisant ou un temps de séjour inadéquat, ce qui réduit son efficacité d'élimination. À l'inverse, un système surdimensionné peut augmenter le coût de l'équipement, la consommation d'énergie et les exigences d'installation.

Des données précises sur le débit des gaz d'échappement du procédé sont donc essentielles pour choisir la taille du laveur de gaz.

Efficacité d'élimination
L'efficacité d'élimination est l'un des paramètres de performance les plus importants.

L'efficacité requise dépend du contaminant, de la chimie du procédé, des exigences environnementales locales et des objectifs d'émissions de l'installation. Les ingénieurs peuvent être amenés à évaluer la concentration à l'entrée, la concentration à la sortie, la perte de charge, le temps de séjour, la consommation de produits chimiques et la température de fonctionnement.

Pour les applications critiques dans le domaine des semi-conducteurs, le système doit être conçu avec des marges de sécurité appropriées plutôt que de fonctionner en continu à sa capacité maximale théorique.

Matériaux de construction
Les systèmes d'échappement des semi-conducteurs peuvent contenir des produits chimiques hautement corrosifs, ce qui rend le choix des matériaux extrêmement important.

Les matériaux de construction courants peuvent inclure l'acier inoxydable, le polypropylène (PP), le polychlorure de vinyle (PVC), le polychlorure de vinyle chloré (CPVC), le PVDF, le PTFE et d'autres matériaux chimiquement résistants.

Le matériau approprié dépend de l'environnement chimique spécifique, de la température, de la pression et de la durée de vie prévue.

Pour les applications de semi-conducteurs de haute pureté, la maîtrise de la contamination est également essentielle. Les surfaces internes, les joints, la tuyauterie, les vannes, les pompes et autres composants doivent être sélectionnés de manière à minimiser les réactions indésirables et la génération de particules.

Fonctions de sécurité et de surveillance
La sécurité est une exigence fondamentale des systèmes de nettoyage de semi-conducteurs.

Les systèmes modernes peuvent intégrer des capteurs de pression, des capteurs de température, des débitmètres, des capteurs de niveau de liquide, un système de surveillance du pH, un système de surveillance de la pression différentielle, un système de détection des fuites et d'autres instruments de mesure.

Des alarmes automatiques peuvent avertir les opérateurs lorsque des paramètres de fonctionnement critiques sortent des plages prédéfinies.

Par exemple, une pression anormale peut indiquer une restriction à l'échappement, tandis qu'un faible débit de circulation peut révéler un problème de pompe ou de tuyauterie. Des variations de pH peuvent indiquer la nécessité d'ajuster le dosage des produits chimiques.

Un automate programmable (PLC) peut intégrer ces signaux et coordonner les pompes, les ventilateurs, les vannes, les systèmes de dosage, les alarmes et les fonctions d'arrêt d'urgence.

Intégration aux systèmes d'échappement des semi-conducteurs
Un épurateur ne doit pas être considéré comme un équipement isolé. Ses performances dépendent fortement de son intégration à l'architecture globale d'évacuation des gaz de l'usine de semi-conducteurs.

Le système peut être raccordé aux systèmes d'échappement des outils de traitement, aux systèmes d'échappement locaux, aux sorties de pompes à vide, aux collecteurs d'échappement et aux systèmes de ventilation de l'ensemble de l'installation.

Un dimensionnement adéquat des conduits et un contrôle précis de la pression sont essentiels. Une chute de pression excessive peut affecter les équipements de traitement, tandis qu'une capacité d'évacuation insuffisante peut entraîner une capture inadéquate des contaminants.

Les ingénieurs doivent donc évaluer l'intégralité du circuit d'échappement, depuis la chambre de traitement des semi-conducteurs jusqu'au point de rejet final.

Automatisation et surveillance intelligente
Les systèmes de lavage de gaz de pointe utilisent de plus en plus l'automatisation et la surveillance des données pour améliorer leur fiabilité.

La surveillance en temps réel peut fournir des informations sur :

Débit d'échappement
pH du liquide de nettoyage
Température
Pression différentielle
État de la pompe
État du ventilateur
Consommation chimique
Niveau de liquide
Conditions d'alarme
État d'entretien
Les données peuvent être intégrées dans un environnement de gestion des installations ou d'exécution de la production, permettant aux opérateurs de surveiller plusieurs systèmes de réduction des émissions depuis une salle de contrôle centralisée.

La maintenance prédictive peut également aider à identifier les tendances de fonctionnement anormales avant qu'elles ne se transforment en pannes majeures d'équipement.

Exigences d'entretien
Un entretien régulier est essentiel pour maintenir les performances de l'épurateur.

Les activités de maintenance typiques comprennent l'inspection des pompes, des buses de pulvérisation, des matériaux d'emballage, des filtres, des séparateurs de brouillard, des capteurs, des équipements de dosage chimique, des conduits, des vannes et des systèmes de drainage.

L'accumulation de solides ou de sous-produits de réaction peut réduire l'efficacité du contact gaz-liquide et augmenter la perte de charge. Un étalonnage des capteurs peut également s'avérer nécessaire pour garantir une surveillance précise.

Les programmes de maintenance préventive doivent être basés sur les heures de fonctionnement, la chimie du procédé, la charge de contaminants et les recommandations du fabricant.

Optimisation des coûts énergétiques et d'exploitation
Bien que la protection de l'environnement soit la fonction première d'un épurateur, l'efficacité énergétique est devenue de plus en plus importante pour les usines de semi-conducteurs.

Les grandes usines de semi-conducteurs peuvent faire fonctionner en continu de nombreuses unités de traitement des gaz d'échappement. Les ventilateurs d'extraction, les pompes, les réchauffeurs et autres équipements auxiliaires peuvent donc consommer des quantités d'énergie importantes.

Les variateurs de fréquence (VFD), le fonctionnement optimisé des pompes, la sélection efficace des ventilateurs, le dosage automatique des produits chimiques et les stratégies de contrôle intelligentes peuvent contribuer à réduire les coûts d'exploitation.

L'optimisation de la perte de charge est particulièrement importante car même une réduction relativement faible de la résistance du système peut engendrer des économies d'énergie significatives sur de longues périodes de fonctionnement.


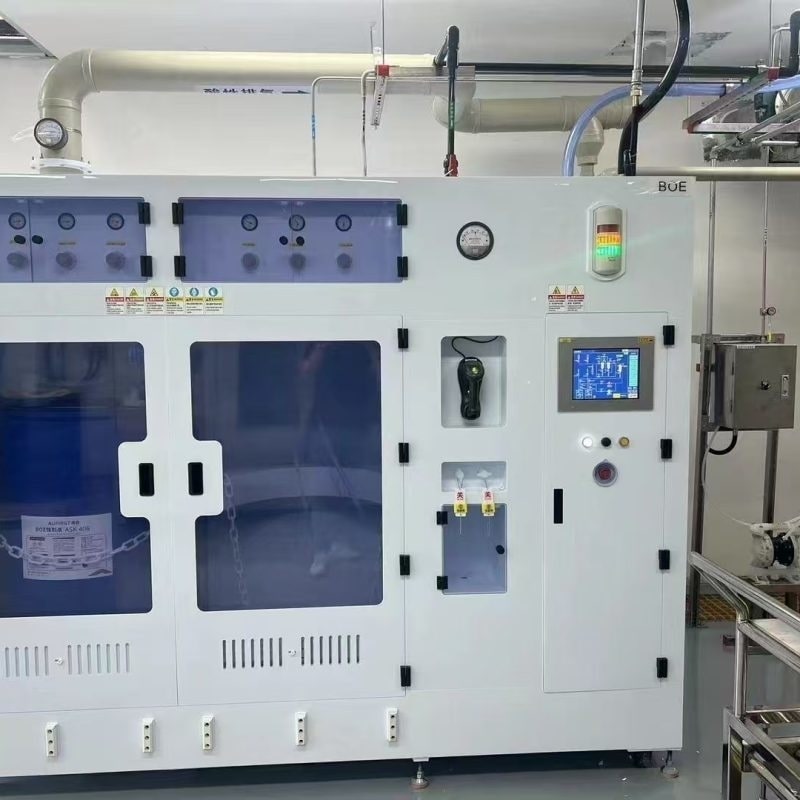

Systèmes de distribution de produits chimiques en vrac de haute pureté
Conclusion
Les systèmes de lavage industriels sont un élément essentiel des installations de fabrication de semi-conducteurs, assurant un traitement contrôlé des gaz d'échappement dangereux tout en garantissant la sécurité des travailleurs, la protection des équipements, la conformité environnementale et un fonctionnement stable de l'usine.

La solution la plus efficace ne réside pas simplement dans un épurateur à grande capacité, mais dans un système de traitement des gaz d'échappement correctement conçu et adapté au procédé de fabrication des semi-conducteurs. La composition des gaz d'échappement, leur débit, la concentration des contaminants, l'efficacité d'élimination, la résistance à la corrosion, l'automatisation, la régulation de la pression, la maintenance et la consommation d'énergie doivent tous être pris en compte lors du développement du système.

Avec la miniaturisation croissante des procédés de fabrication des semi-conducteurs, l'utilisation de matériaux plus complexes et des environnements de production toujours plus exigeants, le traitement des gaz d'échappement devient également plus sophistiqué. Les technologies de lavage avancées (humide, sec, thermique et hybride) offrent des solutions flexibles adaptées aux différents gaz de procédé et conditions de fonctionnement.

Pour les fabricants de semi-conducteurs, il est essentiel de choisir un fournisseur expérimenté de systèmes de lavage de gaz, maîtrisant les techniques de traitement des gaz d'échappement, la compatibilité chimique, l'automatisation et le génie environnemental. Un système de lavage industriel bien conçu garantit un fonctionnement fiable et durable, tout en contribuant à une production plus sûre, à des émissions réduites, à une efficacité opérationnelle accrue et à une meilleure performance environnementale des installations de production de semi-conducteurs.
