Les gaz ultra-purs (UHP) sont essentiels à la fabrication moderne des semi-conducteurs. Des gaz de procédé tels que l'azote (N₂), l'argon (Ar), l'hydrogène (H₂), l'oxygène (O₂), le dioxyde de carbone (CO₂) et divers gaz spéciaux sont utilisés tout au long de la fabrication des plaquettes, notamment pour les étapes de dépôt, de gravure, d'implantation ionique, de nettoyage, de dopage et de purge des chambres. Les procédés de fabrication des semi-conducteurs fonctionnant avec des tolérances extrêmement faibles, même une contamination à l'état de traces ou une pression de gaz instable peuvent affecter la qualité des plaquettes, la reproductibilité des procédés et la fiabilité des équipements.

Au cœur d'un système de distribution de gaz haute performance se trouve le régulateur de gaz ultra-pur de qualité semi-conducteurs. Contrairement aux régulateurs industriels classiques, les régulateurs de gaz UHP sont spécialement conçus pour maintenir une pression stable et minimiser la génération de particules, la contamination par l'humidité, le dégazage et les fuites de gaz. Leur finition de surface interne, le choix des matériaux, la conception du diaphragme, la technologie d'étanchéité et les procédés de fabrication doivent tous répondre aux exigences rigoureuses des semi-conducteurs et autres applications de haute pureté.

Un régulateur de gaz UHP correctement sélectionné assure un contrôle précis de la pression entre la source de gaz et l'outil de traitement, tout en protégeant les équipements en aval des fluctuations de pression excessives. Cet article explique la construction, les principes de fonctionnement, les matériaux, les caractéristiques de performance, les applications et les critères de sélection des régulateurs de gaz UHP de qualité semi-conducteurs.


Les 10 meilleurs fabricants de vannes régulatrices de pression de gaz spécialisées en Chine
Qu'est-ce qu'un régulateur de gaz UHP de qualité semi-conducteur ?
Un régulateur de gaz UHP de qualité semi-conducteur est un dispositif de contrôle de pression de précision conçu pour les systèmes de distribution de gaz de haute et ultra-haute pureté. Sa fonction principale est de réduire et de contrôler la pression du gaz provenant d'une source haute pression afin d'obtenir une pression stable en aval, adaptée aux équipements de traitement des semi-conducteurs.

Une bouteille de gaz ou un système de gaz en vrac classique peut fonctionner à une pression nettement supérieure à celle requise par l'outil de traitement. Le régulateur assure une réduction de pression contrôlée tout en compensant les variations de pression d'entrée et la demande de gaz en aval.

Dans les applications semi-conducteurs, la simple régulation de la pression ne suffit pas. Le régulateur doit également préserver la pureté du gaz tout au long du processus de distribution. Les composants internes requièrent donc des matériaux soigneusement sélectionnés, des états de surface contrôlés, un faible volume mort et des systèmes d'étanchéité fiables.

Les régulateurs UHP typiques sont installés dans les armoires à gaz, les panneaux à gaz, les boîtes de collecteurs de vannes (VMB), les systèmes de distribution de produits chimiques et les systèmes de gaz au point d'utilisation.

Pourquoi la réglementation des gaz UHP est essentielle dans la fabrication des semi-conducteurs
La fabrication des semi-conducteurs exige des conditions de procédé rigoureusement contrôlées. La pression du gaz influe directement sur des paramètres tels que le débit de gaz, la pression dans la chambre, la concentration des réactifs et l'uniformité du procédé.

Par exemple, lors du dépôt chimique en phase vapeur (CVD) ou du dépôt de couches atomiques (ALD), les variations d'apport de gaz peuvent influencer l'épaisseur et l'uniformité du film. En gravure plasma, une pression de gaz instable peut affecter les caractéristiques du plasma et les profils de gravure.

La contamination constitue une autre préoccupation majeure. Les régulateurs industriels classiques peuvent contenir des matériaux ou présenter des géométries internes susceptibles d'introduire des particules, de l'humidité, des hydrocarbures ou d'autres contaminants dans le flux gazeux. Ces contaminants peuvent nuire aux procédés de fabrication des semi-conducteurs, qui sont très sensibles.

Un régulateur UHP de qualité semi-conducteur est donc conçu pour fournir :

Pression aval stable et reproductible
Contamination interne extrêmement faible
Génération minimale de particules
Faible perméation et dégazage des gaz
Performances fiables et étanches
Haute résistance à la corrosion
faible volume mort interne
Performances constantes sur de longues périodes de fonctionnement
Ces caractéristiques font des régulateurs UHP un élément important pour maintenir la stabilité des procédés et la pureté des gaz.

Matériaux utilisés dans les régulateurs de gaz UHP
Le choix des matériaux est un facteur primordial dans la conception des régulateurs de gaz pour semi-conducteurs. Les composants en contact avec le fluide sont généralement fabriqués en acier inoxydable de haute qualité, notamment en acier inoxydable 316L, en raison de sa résistance à la corrosion, de sa robustesse mécanique et de son aptitude à être utilisé avec des gaz de haute pureté.

Pour les applications exigeantes dans le domaine des semi-conducteurs, l'acier inoxydable 316L peut être fabriqué par des procédés de fusion contrôlée, puis soumis à des procédures de nettoyage et de finition spécifiques. L'électropolissage permet d'améliorer les caractéristiques de surface internes et de réduire les zones d'accumulation de contaminants.

La membrane est un autre composant essentiel. Selon le gaz, la plage de pression et les exigences de l'application, les fabricants peuvent utiliser des matériaux métalliques pour les membranes, offrant une excellente résistance à la fatigue et à la corrosion.

Le choix des matériaux d'étanchéité doit également être effectué avec soin. La compatibilité des élastomères dépend de la composition chimique du gaz, de la température, de la pression et du degré de pureté requis. Pour les gaz agressifs ou très réactifs, la compatibilité des matériaux est particulièrement importante, car des matériaux d'étanchéité inadaptés peuvent se dégrader, laisser passer les gaz ou générer des contaminants.

Finition de surface interne et électropolissage
La qualité des surfaces internes influe directement sur la pureté du gaz. Des surfaces internes rugueuses peuvent créer des zones microscopiques où l'humidité, les particules et autres contaminants peuvent s'accumuler.

C’est pourquoi les régulateurs de gaz utilisés dans les semi-conducteurs sont souvent fabriqués avec des finitions de surface internes très contrôlées. L’électropolissage est couramment utilisé pour améliorer l’état de surface des composants en acier inoxydable en contact avec le fluide.

Le procédé d'électropolissage enlève une quantité contrôlée de matière de la surface, ce qui contribue à réduire les irrégularités microscopiques et à améliorer la résistance à la corrosion. Une surface interne plus lisse facilite également le nettoyage et l'utilisation de gaz de haute pureté.

Les exigences précises en matière de rugosité de surface dépendent de la conception et de l'application du régulateur. Les clients du secteur des semi-conducteurs doivent donc vérifier la valeur Ra ​​spécifiée par le fabricant, la certification des matériaux, la procédure de nettoyage et la norme d'inspection, plutôt que de se fier uniquement à des affirmations générales telles que « haute pureté ».

Contrôle de pression à diaphragme
De nombreux régulateurs UHP pour semi-conducteurs utilisent des mécanismes de contrôle de pression à membrane. La membrane isole le flux de gaz des composants de contrôle mécanique, réduisant ainsi les risques de contamination par les pièces mécaniques mobiles.

Lorsque la pression en aval varie, la membrane réagit à la différence de pression et ajuste la position de la vanne interne du régulateur. Ceci permet au régulateur de maintenir une pression de sortie relativement stable malgré les variations de consommation de gaz.

Un diaphragme métallique peut offrir des avantages dans les applications de haute pureté car il offre une excellente résistance à la perméation et à l'exposition chimique lorsqu'il est correctement sélectionné.

La conception du diaphragme influe également sur la sensibilité du régulateur, son débit, la stabilité de la pression et sa durée de vie. Par conséquent, le régulateur doit être choisi en fonction du type de gaz, de la pression d'entrée, de la pression de sortie, du débit et des conditions de fonctionnement.

Test d'étanchéité et de fuite à l'hélium
La prévention des fuites est essentielle pour les systèmes de gaz utilisés dans l'industrie des semi-conducteurs, en particulier lorsque des gaz de procédé toxiques, corrosifs, inflammables ou coûteux sont impliqués.

Les régulateurs UHP sont généralement soumis à des tests d'étanchéité à l'hélium lors de leur fabrication. L'hélium est utilisé en raison de sa petite taille moléculaire et de son inertie, ce qui le rend très efficace pour détecter les fuites, même minimes.

L'étanchéité d'un régulateur dépend non seulement du matériau du corps, mais aussi de la construction du diaphragme, des joints, des raccords, des soudures et de la qualité de fabrication.

Pour les applications critiques en semi-conducteurs, les clients doivent exiger des spécifications documentées concernant le taux de fuite et les procédures de test. Il est également important de distinguer les fuites externes des fuites internes au niveau du siège, car les deux peuvent affecter les performances du système de différentes manières.

Conception à faible volume mort
Le volume mort désigne les zones internes où le gaz peut rester piégé ou subir un échange de flux limité. Dans les systèmes de gaz de haute pureté, un volume mort excessif peut accroître les besoins de purge et potentiellement favoriser la contamination croisée.

Les régulateurs UHP intègrent donc souvent des circuits d'écoulement internes compacts et des géométries de vannes optimisées. La réduction du volume interne inutile contribue à améliorer l'efficacité de la purge et le renouvellement du gaz.

La conception à faible volume mort est particulièrement avantageuse pour les systèmes traitant plusieurs gaz de procédé ou des gaz aux propriétés chimiques différentes. Elle permet de raccourcir les temps de transition entre les étapes du procédé et de réduire la quantité de gaz nécessaire à la purge.

Applications dans les systèmes de distribution de gaz pour semi-conducteurs
Les régulateurs de gaz UHP de qualité semi-conducteur sont utilisés dans une large gamme d'applications de distribution de gaz.

Armoires à gaz
Les armoires à gaz permettent le stockage et la distribution contrôlés des bouteilles de gaz de procédé. Les régulateurs situés à l'intérieur de l'armoire réduisent la pression des bouteilles et assurent une distribution contrôlée du gaz aux composants situés en aval.

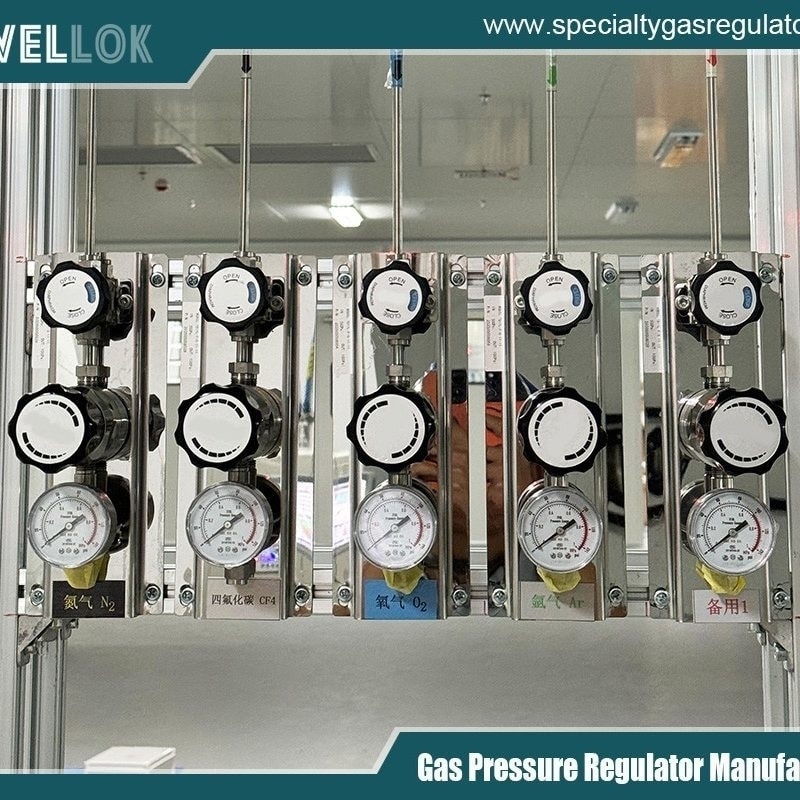

Panneaux à gaz
Les panneaux de gaz intègrent des régulateurs, des vannes, des capteurs de pression, des filtres, des clapets anti-retour et d'autres composants. Un régulateur UHP de précision assure la régulation de pression nécessaire à une alimentation stable en gaz de procédé.

Boîtes de collecteurs de vannes
Les systèmes VMB distribuent les gaz de procédé à de multiples équipements de semi-conducteurs. Des régulateurs fiables assurent une pression constante dans l'ensemble du réseau de distribution.

Systèmes de gaz au point d'utilisation
Les régulateurs de pression au point d'utilisation sont installés à proximité des équipements de traitement des semi-conducteurs. Leur fonction est d'assurer un contrôle précis de la pression finale avant l'entrée du gaz dans l'outil de traitement.

Systèmes ALD et CVD
Les procédés de dépôt nécessitent un contrôle précis de l'apport de gaz précurseurs et vecteurs. Un contrôle stable de la pression contribue à des conditions de procédé constantes et à une formation de film reproductible.

Systèmes de gravure
L'alimentation en gaz de gravure doit être contrôlée afin de maintenir des conditions de procédé optimales à l'intérieur de la chambre. Un régulateur de haute qualité permet de minimiser les fluctuations de pression dans le système d'alimentation en gaz.

Paramètres de performance clés
Lors du choix d'un régulateur de gaz UHP de qualité semi-conducteur, les ingénieurs doivent évaluer plusieurs paramètres techniques.

Pression d'entrée : La pression d'entrée maximale et la pression d'entrée de fonctionnement déterminent si le régulateur est adapté à la source de gaz.

Pression de sortie : Le régulateur doit fournir la plage de pression aval requise avec une résolution de réglage suffisante.

Capacité de débit : Les exigences en matière de débit doivent être prises en compte conjointement avec la perte de charge et les caractéristiques du gaz.

Compatibilité avec les gaz : Les matériaux en contact avec le fluide doivent être compatibles avec le gaz de procédé spécifique.

Taux de fuite : Les spécifications relatives aux fuites externes et internes doivent être examinées pour les applications critiques.

Finition de surface : La rugosité de la surface interne et les procédés de finition sont des indicateurs importants de la performance en matière de pureté élevée.

Plage de températures : La température de fonctionnement influe sur les performances des matériaux, la stabilité de la pression et la fiabilité de l'étanchéité.

Type de connexion : Les systèmes de gaz pour semi-conducteurs utilisent généralement des raccords de tubes de haute pureté, des connexions soudées ou d’autres configurations de connexion spécialisées.

Guide de sélection des régulateurs UHP
Le choix du régulateur approprié nécessite une évaluation au niveau du système plutôt qu'une simple sélection du régulateur en fonction de la plage de pression.

Il convient tout d'abord d'identifier précisément le gaz ou le mélange gazeux. La compatibilité chimique de chaque composant en contact avec le fluide doit ensuite être évaluée.

Ensuite, il convient de déterminer la pression d'entrée maximale, la pression de sortie requise, le débit de fonctionnement normal et le débit maximal. Les ingénieurs doivent également tenir compte de la stabilité de la pression lors des variations de consommation de gaz.

Le type et la taille du raccord du régulateur doivent correspondre à ceux du panneau de gaz ou de la tuyauterie de process. Pour les applications critiques, les raccords soudés permettent de réduire les risques de fuite, tandis que des raccords mécaniques de haute pureté peuvent être privilégiés lorsque la maintenance ou la modularité sont nécessaires.

Enfin, évaluez la qualité de fabrication, les procédures de nettoyage, les certificats des matériaux, les tests d'étanchéité à l'hélium, les spécifications de finition de surface et la traçabilité. Ces facteurs sont particulièrement importants lorsque le régulateur est utilisé dans la fabrication de semi-conducteurs de pointe.

Exigences de fabrication et de nettoyage
Les performances d'un régulateur de gaz UHP dépendent fortement de la rigueur de sa fabrication. Les composants utilisés dans le circuit de gaz doivent être produits dans un environnement contrôlé et nettoyés selon des procédures adaptées aux applications à haute pureté.

Après usinage, les composants peuvent subir des traitements tels que l'ébavurage, le nettoyage de précision, la passivation, l'électropolissage, le nettoyage par ultrasons et le séchage contrôlé.

L'assemblage doit minimiser l'exposition à l'huile, à la poussière, à l'humidité et autres contaminants. L'emballage est également important, car un régulateur parfaitement propre peut être contaminé lors d'une manipulation ou d'un stockage inadéquats.

Les fabricants du secteur des semi-conducteurs doivent assurer la traçabilité des matériaux, des lots de production, des résultats d'inspection et des procédés de nettoyage. Cette documentation renforce la confiance des clients dans les performances à long terme des systèmes de gaz.

Avantages des régulateurs UHP à semi-conducteurs de haute qualité
Un régulateur UHP correctement conçu offre plusieurs avantages aux systèmes d'alimentation en gaz pour semi-conducteurs.

Premièrement, une régulation stable de la pression améliore la reproductibilité du processus. Deuxièmement, des matériaux en contact avec le fluide de haute qualité et une finition de surface soignée réduisent les risques de contamination. Troisièmement, une technologie d'étanchéité fiable contribue à prévenir les fuites de gaz dangereux. Quatrièmement, une conception à faible volume mort permet d'améliorer l'efficacité de la purge et de réduire la consommation de gaz.

De plus, une construction durable peut réduire les besoins en maintenance et améliorer la durée de vie globale du système de distribution de gaz.

Pour les fabricants de semi-conducteurs, ces avantages peuvent se traduire par une meilleure disponibilité des équipements, des performances de processus plus constantes et des risques opérationnels moindres.


Conclusion
Le régulateur de gaz ultra-pur de qualité semi-conducteur est un composant essentiel des systèmes modernes de contrôle des gaz de procédé. Son rôle dépasse largement la simple réduction de pression. Un régulateur UHP haute performance doit maintenir une pression stable tout en préservant la pureté, la sécurité et la fiabilité de l'alimentation en gaz.

Des matériaux tels que l'acier inoxydable 316L de haute qualité, des membranes de précision, des finitions de surface internes contrôlées, des circuits d'écoulement à faible volume mort et des technologies d'étanchéité fiables sont essentiels aux performances des régulateurs UHP. Un nettoyage rigoureux, des tests d'étanchéité à l'hélium, une inspection et une traçabilité appropriés sont tout aussi importants.

Avec la miniaturisation croissante des procédés de fabrication des semi-conducteurs et l'exigence accrue de conditions de production toujours plus strictes, les systèmes d'alimentation en gaz requièrent une précision et une fiabilité accrues. Le choix d'un régulateur de gaz UHP de qualité semi-conducteur, basé sur la compatibilité avec les gaz, les exigences de pression, le débit, l'état de surface, l'étanchéité et la qualité de fabrication, permet aux usines de semi-conducteurs d'assurer une alimentation en gaz stable et reproductible.

Pour les fabricants d'équipements pour semi-conducteurs, les intégrateurs de panneaux à gaz et les ingénieurs de systèmes de gaz industriels, investir dans des régulateurs de pression UHP correctement conçus est une étape essentielle vers la construction d'une infrastructure de distribution de gaz fiable et à contamination contrôlée.
