Dans les laboratoires modernes, les centres de recherche, les laboratoires de semi-conducteurs, les usines pharmaceutiques, les centres d'analyse et les environnements de production de pointe, les systèmes de distribution de gaz doivent garantir un contrôle précis du débit, une coupure fiable et une excellente résistance à la contamination. Pour les applications critiques, même une petite fuite, un rejet de particules ou une incompatibilité de matériaux peut compromettre les résultats expérimentaux, endommager les équipements sensibles ou engendrer des risques importants pour la sécurité.

Les vannes à gaz de laboratoire en acier inoxydable 316L sont largement utilisées dans ces environnements exigeants grâce à leur résistance à la corrosion, leur robustesse mécanique, leur facilité d'entretien et leur compatibilité avec une vaste gamme de gaz de procédé. Comparées aux vannes industrielles classiques, les vannes à gaz de laboratoire sont conçues avec une attention particulière portée à la qualité des surfaces internes, à l'étanchéité, au volume mort, à la compatibilité des matériaux et à la fiabilité des connexions.

Cet article explique la construction, les avantages, les critères de sélection, les applications et les considérations de performance des vannes à gaz de laboratoire en acier inoxydable 316L pour les systèmes critiques de manipulation de gaz.


Fabricants de régulateurs de gaz spéciaux de haute pureté
Pourquoi l'acier inoxydable 316L est-il utilisé pour les vannes de gaz critiques ?
L'acier inoxydable 316L est un acier inoxydable austénitique contenant du chrome, du nickel et du molybdène. L'ajout de molybdène lui confère une meilleure résistance à la corrosion par piqûres et à la corrosion caverneuse que l'acier inoxydable 304 courant.

Le « L » dans 316L indique une faible teneur en carbone. Cette faible teneur réduit le risque de précipitation de carbures lors du soudage et contribue à maintenir la résistance à la corrosion autour des zones soudées. De ce fait, l'acier inoxydable 316L est particulièrement adapté à la fabrication de panneaux à gaz, de collecteurs de gaz pour laboratoires, d'assemblages tubulaires et de systèmes de vannes.

Pour les applications critiques liées aux gaz, le choix des matériaux ne se limite pas à la résistance à la corrosion. Le matériau de la vanne doit également conserver son intégrité mécanique sous pression, lors de variations de température, de cycles répétés et d'exposition à différents gaz.

Une vanne en acier inoxydable 316L correctement fabriquée peut fournir :

Haute résistance à la corrosion
Bonne résistance mécanique
Excellente durabilité
faible potentiel de contamination
Bonne soudabilité
Compatibilité avec de nombreux gaz de laboratoire et industriels
Longue durée de vie en conditions d'utilisation exigeantes
Pour les applications de très haute pureté, des procédés de fabrication de qualité supérieure peuvent également être nécessaires, notamment le nettoyage contrôlé, l'électropolissage, l'usinage de précision et l'assemblage en salle blanche.

Construction des vannes à gaz de laboratoire
Une vanne de laboratoire pour gaz se compose généralement d'un corps, d'un mécanisme de manœuvre, de joints d'étanchéité, de raccords d'entrée et de sortie, et de composants internes de régulation de débit. Sa conception exacte dépend du type de vanne : à membrane, à pointeau, à bille, à soufflet ou autre configuration spécifique.

Le corps de la vanne est généralement fabriqué en acier inoxydable 316L lorsque la résistance à la corrosion et la propreté sont des critères importants. L'usinage de précision permet de contrôler les dimensions internes et d'améliorer la répétabilité.

Pour les applications critiques, la géométrie interne est également importante. Un passage interne mal conçu peut créer des zones mortes inutiles où l'humidité, les particules ou les gaz résiduels peuvent s'accumuler. Minimiser le volume mort interne est donc un facteur essentiel pour les systèmes de gaz de laboratoire de haute pureté.

Le système d'étanchéité est tout aussi important. Selon l'application, les fabricants peuvent utiliser des joints métalliques, des joints en élastomère, des matériaux à base de PTFE ou d'autres technologies d'étanchéité spécifiques. Le joint choisi doit être compatible avec le gaz, la pression, la température et l'environnement d'utilisation.

Vannes à membrane pour le contrôle des gaz de haute pureté
Les vannes à membrane sont couramment choisies pour les applications de gaz de haute pureté et critiques car la membrane sépare le mécanisme de fonctionnement du gaz de procédé.

Cette conception permet de réduire considérablement le risque de contamination du flux de gaz par du lubrifiant, des particules ou des éléments mécaniques. Elle garantit également une coupure fiable et un fonctionnement reproductible.

Les vannes à membrane en acier inoxydable 316L sont fréquemment utilisées dans les réseaux de distribution de gaz où la propreté et l'étanchéité sont primordiales. Selon l'application, la membrane peut être fabriquée en acier inoxydable ou en un alliage spécifique choisi en fonction de la composition chimique du gaz et des conditions de fonctionnement.

Les applications typiques comprennent les panneaux de gaz de laboratoire, les systèmes de gaz de traitement des semi-conducteurs, les instruments d'analyse, les installations de recherche pharmaceutique et les systèmes de distribution de gaz spéciaux.

Vannes à pointeau pour un réglage précis du débit
Lorsqu'un réglage manuel précis du débit est nécessaire, une vanne à aiguille en acier inoxydable 316L peut constituer une solution efficace.

Les vannes à pointeau utilisent un élément interne conique pour réguler le débit. Ceci permet un réglage relativement précis, contrairement aux vannes marche/arrêt classiques. En laboratoire, elles s'avèrent utiles pour le contrôle des gaz vecteurs, des gaz de purge, des gaz d'étalonnage ou d'autres flux de process à faible débit.

Toutefois, une vanne à pointeau ne saurait remplacer un régulateur de débit massique dédié. Le choix de la vanne doit se fonder sur la plage de débit requise, la différence de pression, la précision, la répétabilité et le mode de régulation.

Pour les applications critiques de gaz, l'usinage de précision de l'aiguille et de son siège est primordial. La qualité de surface et la régularité dimensionnelle influent directement sur les performances et la répétabilité de la vanne.

Vannes à bille pour une isolation fiable
Les vannes à bille en acier inoxydable 316L sont largement utilisées lorsqu'une isolation rapide et fiable est requise.

Une vanne à bille utilise une bille rotative traversée en son centre. Lorsque ce passage est aligné avec la conduite de gaz, la vanne est ouverte. Une rotation de la bille d'environ 90 degrés ferme le passage du gaz.

Le principal avantage d'une vanne à bille réside dans sa simplicité d'utilisation et sa faible résistance à l'écoulement en position ouverte. On les utilise couramment comme vannes d'isolement sur les conduites de gaz de laboratoire, les lignes d'alimentation des équipements, les armoires à gaz, les collecteurs et les réseaux utilitaires.

Toutefois, pour les applications de gaz ultra-purs, la conception interne et les matériaux d'étanchéité doivent être soigneusement évalués. Les vannes à boisseau sphérique industrielles classiques peuvent ne pas offrir la propreté, l'étanchéité et le faible volume mort requis par les systèmes de gaz sensibles.

Types de connexion et intégration système
Le raccordement des vannes est un facteur important de la fiabilité des systèmes de gaz. Les configurations de raccordement courantes comprennent les raccords à compression de tubes, les raccords de type VCR, les raccords soudés et d'autres interfaces spécialisées à haute intégrité.

Pour les applications critiques de gaz, les raccords à joint frontal sont souvent choisis car ils peuvent fournir une intégrité mécanique solide et une étanchéité fiable lorsqu'ils sont correctement installés.

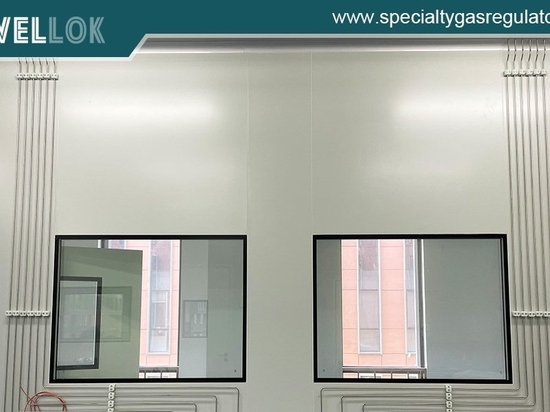

Le soudage orbital peut également être utilisé dans les systèmes de canalisations de gaz de haute pureté permanents. Les assemblages soudés éliminent de nombreux joints mécaniques potentiels et offrent une excellente propreté et une étanchéité optimale lorsque le processus de soudage est correctement maîtrisé.

Le fournisseur de vannes doit donc être en mesure de fournir le type de raccordement requis, le diamètre du tube, la pression nominale et la configuration d'installation.

Étanchéité et propreté
La prévention des fuites est l'une des exigences les plus importantes pour les vannes de gaz de laboratoire.

Une fuite de gaz peut entraîner la perte de gaz spéciaux coûteux, des conditions expérimentales inexactes, la contamination de l'environnement du laboratoire ou de graves problèmes de sécurité, selon le gaz concerné.

Les vannes de gaz critiques doivent donc faire l'objet de tests d'étanchéité appropriés, conformément aux exigences de l'application. Le test d'étanchéité à l'hélium est couramment utilisé dans les systèmes de gaz à haute intégrité, car l'hélium permet de détecter les fuites les plus infimes.

La propreté est un autre facteur de performance essentiel. La contamination interne peut inclure des résidus d'usinage, des huiles, des particules, de l'humidité ou d'autres substances introduites lors de la fabrication et de l'assemblage.

Pour les applications de gaz de haute pureté, les vannes peuvent nécessiter des procédures de nettoyage et d'emballage spécifiques. L'objectif est de minimiser la présence de particules, d'hydrocarbures, d'humidité et autres contaminants avant l'installation de la vanne dans le système de distribution de gaz.

Finition de surface et électropolissage
L'état de finition de la surface interne d'une vanne à gaz en acier inoxydable peut avoir une incidence significative sur la propreté du système.

Une surface interne plus lisse réduit les risques d'accumulation de contaminants. Pour les applications exigeant une très grande pureté des gaz, un polissage électrolytique peut être préconisé.

L'électropolissage est un traitement de surface électrochimique qui enlève une quantité contrôlée de matière de la surface métallique. Correctement réalisé, il permet d'améliorer la rugosité de la surface et sa résistance à la corrosion tout en réduisant les irrégularités microscopiques.

Toutefois, le polissage électrolytique seul ne garantit pas une vanne de haute pureté. La qualité de fabrication, le nettoyage, l'assemblage, les tests, l'emballage et les pratiques d'installation contribuent tous à la performance finale du système de gaz.

Compatibilité des gaz
L'acier inoxydable 316L offre une large compatibilité, mais aucun matériau de vanne ne doit être considéré comme universellement compatible avec tous les gaz.

La compatibilité des gaz dépend de facteurs tels que la chimie du gaz, sa concentration, la pression, la température, la teneur en humidité, la construction de la vanne et le matériau d'étanchéité.

Par exemple, les gaz inertes comme l'azote, l'argon et l'hélium sont généralement plus faciles à manipuler que les gaz hautement réactifs ou corrosifs. Les gaz spéciaux utilisés dans les semi-conducteurs, la chimie et la recherche peuvent exiger une sélection beaucoup plus rigoureuse des matériaux et des joints.

Avant de choisir une vanne, les ingénieurs doivent évaluer la configuration complète des matériaux en contact avec le fluide plutôt que de ne considérer que le corps de la vanne.

Considérations relatives à la pression et à la température
Une vanne à gaz de laboratoire doit être dimensionnée pour les conditions de fonctionnement réelles du système.

Les paramètres importants incluent :

Pression de service maximale
Température de fonctionnement
Type de gaz
Différence de pression
Le débit (Anglais)
Nombre de cycles de fonctionnement
Performances d'arrêt requises
Type de connexion
La pression maximale admissible ne doit jamais être évaluée indépendamment de la température et de la configuration du raccordement. L'ensemble de la vanne doit être adapté à la plage de fonctionnement prévue.

Pour les systèmes de gaz spéciaux à haute pression, les régulateurs de pression, les dispositifs de décharge, les vannes d'isolement et autres composants doivent être sélectionnés dans le cadre d'une stratégie intégrée de contrôle de la pression.

Applications des vannes à gaz de laboratoire en acier inoxydable 316L
Les vannes à gaz de laboratoire en acier inoxydable 316L peuvent être utilisées dans une large gamme d'applications critiques pour les gaz.

Laboratoires de semi-conducteurs
Les installations de recherche et de fabrication de semi-conducteurs utilisent des gaz de haute pureté pour le dépôt, la gravure, le nettoyage, le dopage et d'autres procédés. Les vannes de gaz doivent garantir une propreté irréprochable et une étanchéité fiable du flux afin de protéger les procédés sensibles.

Analytical Instruments
La chromatographie en phase gazeuse, la spectrométrie de masse, la spectroscopie et d'autres systèmes analytiques peuvent nécessiter des gaz vecteurs, des gaz d'étalonnage, des gaz de purge ou des mélanges gazeux spéciaux. Un contrôle stable et étanche des gaz contribue à maintenir la précision analytique.

Recherche pharmaceutique et biotechnologique
Les laboratoires de recherche pharmaceutique et biotechnologique peuvent utiliser de l'azote, du dioxyde de carbone, de l'oxygène et d'autres gaz. Un contrôle précis des gaz est essentiel pour maintenir des environnements de processus contrôlés et protéger les expériences sensibles.

Recherche chimique
Les laboratoires chimiques peuvent manipuler des gaz corrosifs, réactifs, toxiques ou spéciaux. Les matériaux des vannes et les composants d'étanchéité doivent être choisis en fonction des caractéristiques chimiques spécifiques de chaque gaz.

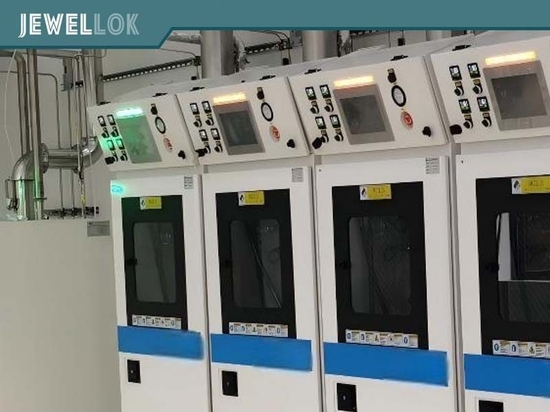

Armoires à gaz et panneaux de distribution

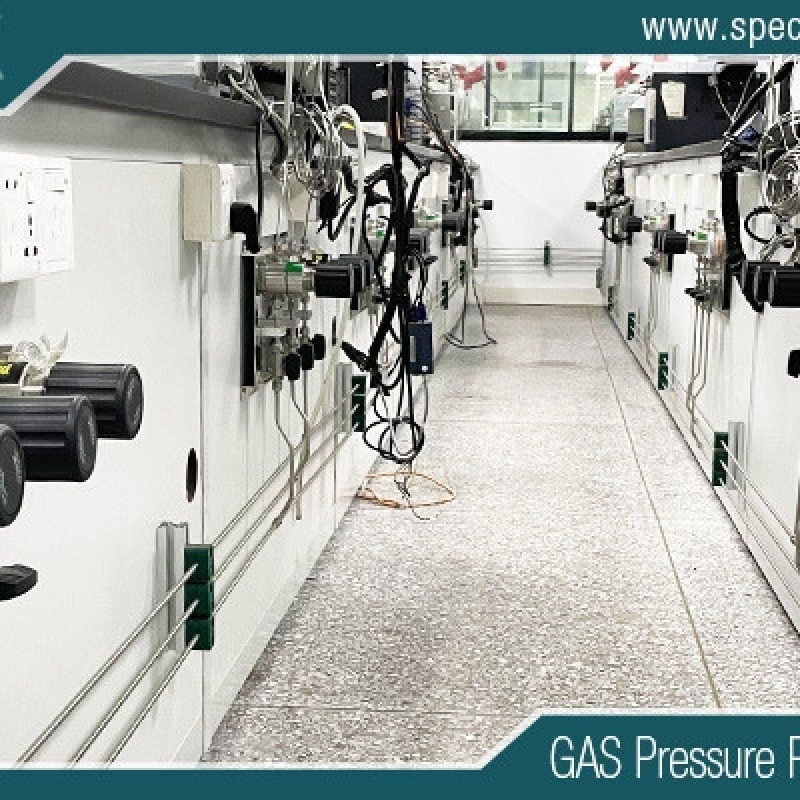

Les vannes à gaz de laboratoire sont également largement intégrées dans les armoires à gaz, les panneaux à gaz, les systèmes de collecteurs, les panneaux de point d'utilisation et les systèmes de distribution de gaz centralisés.

Comment choisir la vanne à gaz de laboratoire appropriée
Choisir la vanne appropriée ne se résume pas à opter pour un corps en acier inoxydable 316L.

Il convient tout d'abord d'identifier le type de gaz et le niveau de pureté requis. Ensuite, il faut déterminer la pression de service, la température, le débit, la configuration des raccordements et la fonction requise des vannes.

Les ingénieurs doivent également évaluer :

Matériaux mouillés
Matériaux d'étanchéité
Finition de surface intérieure
Volume mort
Taux de fuite
Procédure de nettoyage
Technologie de connexion
Note de pression
exigences du cycle d'exploitation
Certifications et documents de test requis
Pour les applications extrêmement sensibles, il est conseillé de travailler avec un fabricant capable de fournir la traçabilité, les certificats de matériaux, les rapports d'inspection, les résultats des tests d'étanchéité et la documentation relative au nettoyage.


Conclusion
Les vannes à gaz de laboratoire en acier inoxydable 316L constituent une base fiable pour les systèmes critiques de manipulation de gaz où la résistance à la corrosion, la propreté, l'intégrité en cas de fuite et les performances à long terme sont essentielles.

Le choix de la vanne appropriée dépend de l'application complète. Les vannes à membrane sont parfaitement adaptées à l'isolation des gaz de haute pureté, les vannes à pointeau permettent un réglage manuel précis du débit et les vannes à boisseau sphérique offrent une fermeture pratique et fiable. La technologie de raccordement, la finition des surfaces internes, les matériaux d'étanchéité, les procédures de nettoyage et les tests d'étanchéité sont tout aussi importants lors de la conception d'un système de gaz à haute intégrité.

Pour les laboratoires, les installations de semi-conducteurs, les environnements de recherche pharmaceutique, les équipements analytiques et les systèmes de distribution de gaz spéciaux, le choix d'une vanne à gaz en acier inoxydable 316L correctement conçue peut contribuer à réduire les risques de contamination, à améliorer la fiabilité du système et à maintenir une distribution de gaz stable.

En définitive, la meilleure vanne de gaz de laboratoire n'est pas simplement celle dont les matériaux sont les plus résistants. C'est celle dont les matériaux, la géométrie, la technologie d'étanchéité, le niveau de propreté, la pression nominale, les raccords et les procédures de test sont parfaitement adaptés aux exigences de l'application critique.
