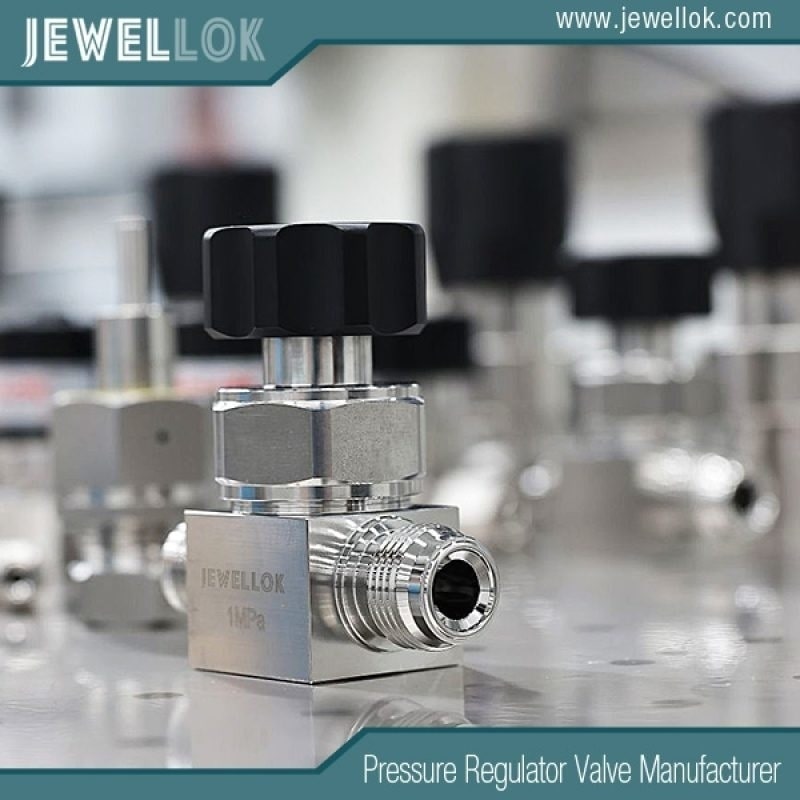

À quoi sert une vanne à membrane manuelle basse pression ?

À quoi sert une vanne à membrane manuelle basse pression ?

Dans le domaine des systèmes de contrôle des fluides, les vannes jouent un rôle essentiel dans la régulation du débit, de la pression et de la direction des liquides, des gaz et des boues dans de nombreux secteurs industriels. Parmi les différents types de vannes disponibles, les vannes à membrane se distinguent par leur conception unique qui assure l'isolation entre le fluide et le mécanisme de commande. Cet article explore les spécificités des vannes à membrane manuelles basse pression , en présentant leur construction, leur fonctionnement, leurs applications et leurs avantages.

Une vanne à membrane manuelle basse pression est un type de vanne spécialisé, conçu pour gérer des fluides à des pressions relativement basses, généralement inférieures à 10 bar (145 psi), et fonctionne manuellement sans actionneurs automatisés. Ces vannes sont particulièrement appréciées dans les environnements où l'hygiène, la résistance à la corrosion et un contrôle précis sont primordiaux. Contrairement aux vannes à boisseau sphérique ou à guillotine traditionnelles, les vannes à membrane utilisent une membrane flexible – la membrane – pour assurer l'étanchéité et contrôler le débit, empêchant tout contact direct entre le fluide de procédé et les composants internes de la vanne. Cette conception minimise les risques de contamination et améliore la durabilité en milieux corrosifs ou abrasifs.

La question principale de cet article est : à quoi sert une vanne manuelle à membrane basse pression ? Pour y répondre, il faut d'abord comprendre l'anatomie et les principes de fonctionnement de la vanne, puis examiner ses applications concrètes. À la fin de cet article, les lecteurs comprendront pourquoi ces vannes sont indispensables dans des secteurs tels que l'industrie pharmaceutique, la biotechnologie, la transformation des aliments et des boissons et le traitement de l'eau. Cette exploration technique vise à fournir un aperçu complet, en soulignant les avantages de la vanne tout en abordant ses limites potentielles et les considérations relatives à sa maintenance.




Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques de très haute pureté (UHP)
Comprendre les valves à membrane : les bases

Les vannes à membrane remontent au début du XXe siècle, initialement conçues pour la manipulation de produits chimiques corrosifs en milieu industriel. Leur composant principal est la membrane, une feuille flexible fabriquée à partir de matériaux tels que le caoutchouc, le PTFE (polytétrafluoroéthylène) ou des élastomères comme l'EPDM (éthylène-propylène-diène monomère). Cette membrane agit à la fois comme joint et comme régulateur de débit, fléchissant pour ouvrir ou fermer l'orifice de la vanne.

Dans une vanne à membrane standard, le corps est généralement divisé en deux parties principales : le chapeau (partie supérieure contenant le mécanisme de commande) et le corps (partie inférieure en contact avec le fluide). La membrane est serrée entre ces parties, créant une barrière isolant le fluide de la tige et du volant. Lorsque la vanne est fermée, la membrane appuie contre un déversoir ou un siège du corps, formant ainsi une étanchéité parfaite. L'ouverture de la vanne implique la rétraction de la membrane, permettant ainsi le passage du fluide.

Les vannes à membrane manuelles se distinguent par leur mécanisme manuel, généralement un volant ou un levier qui actionne une tige filetée pour comprimer ou relâcher la membrane. Cette simplicité les rend fiables et faciles à entretenir, notamment dans les situations de basse pression où des forces d'actionnement élevées ne sont pas nécessaires.

Les versions basse pression sont optimisées pour les applications où la pression du système ne dépasse pas des niveaux modérés. Ces vannes sont souvent fabriquées avec des matériaux plus légers et des membranes plus fines afin de réduire les coûts et d'améliorer la sensibilité aux réglages manuels. Les matériaux de corps courants incluent le PVC (polychlorure de vinyle), le PP (polypropylène), l'acier inoxydable ou la fonte, choisis en fonction de la compatibilité chimique du fluide.

La désignation « basse pression » implique que la vanne n'est pas adaptée aux environnements à haute pression, où des membranes plus épaisses ou des corps renforcés seraient nécessaires pour éviter toute rupture ou fuite. Ces vannes sont en revanche parfaitement adaptées aux systèmes fonctionnant à la pression atmosphérique ou à des pressions légèrement supérieures, garantissant une manipulation sûre et efficace des fluides sans risque de surpression endommageant les composants.



Principe de fonctionnement des vannes à membrane manuelles basse pression

Le fonctionnement d'une vanne à membrane manuelle basse pression est à la fois simple et ingénieux. Analysons-le étape par étape.

Position fermée : En position fermée par défaut, le volant est tourné dans le sens horaire, entraînant le compresseur (fixé à la tige) vers le bas. Cette action presse la membrane contre le déversoir du corps de la vanne, créant ainsi une étanchéité parfaite. Le déversoir est une saillie transversale au passage de l'écoulement qui améliore l'étanchéité en offrant une surface de contact définie. La membrane étant flexible, elle épouse la forme du déversoir, empêchant tout passage de fluide, même à basse pression.
Ouverture de la vanne : Pour permettre l’écoulement, l’opérateur tourne le volant dans le sens inverse des aiguilles d’une montre, ce qui rétracte le compresseur et permet à la membrane de se soulever du déversoir. L’élasticité inhérente de la membrane facilite ce mouvement, créant un passage libre pour le fluide. Dans les systèmes basse pression, cela nécessite un couple minimal, ce qui permet une manipulation manuelle sans outils ni effort excessif.
Contrôle du débit : Contrairement aux vannes tout ou rien, les vannes à membrane peuvent réguler le débit en comprimant partiellement la membrane. Cela permet un contrôle précis, essentiel dans les applications exigeant un dosage précis, comme le mélange de produits chimiques ou les configurations de laboratoire. La relation linéaire entre les tours de volant et la position de la membrane garantit des débits prévisibles.
Mécanisme d'étanchéité : La double fonction de la membrane, joint et actionneur, élimine le besoin de presse-étoupe ou de joints toriques autour de la tige, réduisant ainsi les risques de fuite. Dans les versions manuelles basse pression, l'étanchéité est assurée par la résilience du matériau plutôt que par des forces de compression élevées, ce qui permet de conserver l'énergie et de prolonger la durée de vie des composants.
Les facteurs influençant les performances incluent le choix du matériau de la membrane. Par exemple, les membranes en PTFE offrent une excellente résistance chimique, mais peuvent être moins flexibles à basse température, tandis que celles en caoutchouc offrent une meilleure élasticité pour des cycles fréquents. La taille de la vanne, généralement comprise entre 1/2 et 12 pouces de diamètre, influence également la capacité de débit, mesurée en Cv (coefficient de débit).

En termes de résistance à la pression, ces vannes sont conçues pour des pressions de service maximales admissibles (PSMA) adaptées aux applications basse pression. Un dépassement de cette valeur peut entraîner une fatigue ou une rupture de la membrane. Les ingénieurs doivent donc adapter les spécifications des vannes aux exigences du système. Des dispositifs de sécurité, tels que des indicateurs de pression ou des indicateurs de position visuels sur le volant, sont parfois intégrés pour éviter toute mauvaise utilisation.



Applications clés dans diverses industries

Les vannes à membrane manuelles basse pression sont largement utilisées grâce à leur conception hygiénique et à leur fiabilité. Voici quelques applications importantes :

Industries Pharmaceutiques et Biotechnologiques

Dans la fabrication pharmaceutique, le maintien de la stérilité est crucial. Ces vannes sont utilisées dans des procédés tels que la fermentation, la purification et les lignes de remplissage, où elles contrôlent le flux de milieux de culture, de tampons et de principes actifs pharmaceutiques (API). L'isolation du diaphragme prévient la contamination croisée, conformément aux réglementations strictes telles que les Bonnes Pratiques de Fabrication Actuelles (BPF) de la FDA. Le fonctionnement manuel permet aux opérateurs d'effectuer des ajustements instantanés pendant le traitement des lots, garantissant ainsi un dosage précis sans complexité d'automatisation.

Par exemple, dans les systèmes de bioréacteurs, les vannes à membrane basse pression régulent l'apport de nutriments à des pressions d'environ 2 à 5 bars, empêchant ainsi tout reflux susceptible d'introduire des micro-organismes. Leur compatibilité avec le nettoyage en place (NEP) facilite la stérilisation à la vapeur ou par voie chimique, réduisant ainsi les temps d'arrêt.

Transformation des aliments et des boissons

L'hygiène est tout aussi essentielle dans la production alimentaire. Ces vannes traitent les fluides visqueux tels que les sauces, les produits laitiers et les boissons lors des opérations de mélange, de pasteurisation et d'embouteillage. Leur circuit d'écoulement fluide et sans fissures minimise la prolifération bactérienne, conformément aux normes HACCP (Analyse des risques et maîtrise des points critiques).

Dans les brasseries, les vannes à membrane manuelles contrôlent le transfert du moût à basse pression, permettant aux maîtres brasseurs d'ajuster manuellement le débit lors du brassage ou du filtrage. Leur résistance aux acides et aux agents nettoyants garantit leur longévité dans les environnements difficiles.

Traitement de l'eau et systèmes environnementaux

Les stations d'épuration municipales et industrielles utilisent ces vannes pour le dosage des produits chimiques, la filtration et le traitement des boues. Dans les installations d'osmose inverse basse pression, elles gèrent les flux de perméat et de concentré, empêchant ainsi l'encrassement des membranes. Les versions manuelles sont idéales pour les installations isolées ou de petite taille où l'automatisation est trop coûteuse.

Les applications environnementales incluent le traitement des eaux usées, où les vannes contrôlent les floculants ou les désinfectants. Leur résistance à la corrosion au chlore et à d'autres produits chimiques les rend adaptées à une utilisation prolongée en milieu humide.

Traitement chimique et laboratoires

En laboratoire, les vannes à membrane manuelles basse pression sont utilisées dans les instruments d'analyse, les systèmes de chromatographie et les réacteurs. Elles acceptent les solvants corrosifs comme les acides ou les bases à des pressions comparables à celles du banc d'essai, garantissant un fonctionnement sûr et sans fuite.

Les usines chimiques les utilisent pour les lignes d'échantillonnage ou les installations pilotes, où le contrôle manuel facilite l'expérimentation. Pour la manipulation de boues ou de suspensions, la conception de la vanne empêche le colmatage, car la membrane fléchit pour déloger les particules.

Autres utilisations de niche

Dans les systèmes CVC, ces vannes régulent les débits de liquide de refroidissement dans les circuits basse pression. Dans la fabrication de semi-conducteurs, elles contrôlent l'eau et les gaz ultra-purs, garantissant ainsi l'absence de contamination particulaire. Même en agriculture, elles sont utilisées dans les systèmes d'irrigation pour la distribution d'engrais.

Dans l’ensemble, la polyvalence découle de la capacité de la vanne à gérer une large gamme de fluides, des produits chimiques agressifs aux produits biologiques sensibles, tout en maintenant l’intégrité à basse pression.



Avantages et Désavantages

Avantages

Conception hygiénique : la barrière à membrane élimine le contact du fluide avec les pièces métalliques, réduisant ainsi les risques de contamination.
Résistance à la corrosion : les options de matériaux permettent une utilisation avec des supports agressifs sans dégradation.
Faible entretien : aucun joint ni lubrification requis ; le remplacement du diaphragme est simple.
Contrôle précis : Excellentes capacités d'étranglement pour la régulation du débit.
Rentable pour basse pression : une construction plus simple réduit les coûts initiaux et opérationnels par rapport aux vannes automatisées.
Sécurité : Le fonctionnement manuel réduit les risques de panne dus aux pannes de courant ou aux dysfonctionnements électroniques.
Désavantages

Limitations de pression : Ne convient pas aux applications à haute pression, risque de défaillance de la membrane.
Restrictions de débit : la conception du déversoir peut provoquer des chutes de pression, réduisant ainsi l'efficacité dans les scénarios à débit élevé.
Usure du diaphragme : des cycles fréquents peuvent nécessiter des remplacements réguliers, augmentant ainsi les coûts à long terme.
Effort manuel : Dans les grandes tailles, l'opération peut être laborieuse sans aides ergonomiques.
Sensibilité à la température : certains matériaux de diaphragme se dégradent à des températures extrêmes.
Malgré ces inconvénients, les avantages l’emportent souvent sur eux dans les applications ciblées.



Directives d'entretien et de sélection

Un entretien approprié garantit la longévité du moteur. Des inspections régulières pour détecter les fissures et les fuites de la membrane sont essentielles. Le remplacement consiste à démonter le chapeau, à retirer l'ancienne membrane et à en installer une nouvelle, généralement tous les 6 à 12 mois selon l'utilisation.

Les protocoles de nettoyage incluent le rinçage avec des solvants compatibles ou la stérilisation à la vapeur. La lubrification est minimale, se concentrant sur le filetage de la tige.

Lors de la sélection d'une vanne, tenez compte des éléments suivants :

– Propriétés des fluides (viscosité, corrosivité, température).

– Exigences de pression et de débit du système.

– Compatibilité des matériaux.

– Dimensions et raccordements d’extrémité (à brides, filetés, etc.).

– Conformité réglementaire.

Il est conseillé de consulter les spécifications du fabricant et d'effectuer des tests de compatibilité.




Top 10 des meilleurs fournisseurs et entreprises de régulateurs de pression de gaz ultra-pur en Thaïlande
Conclusion

Les vannes à membrane manuelles basse pression sont des outils essentiels pour le contrôle des fluides, appréciés pour leur simplicité, leur hygiène et leur fiabilité. Largement utilisées dans les industries pharmaceutiques, agroalimentaires, le traitement des eaux, etc., elles offrent des solutions efficaces pour les environnements basse pression où la prévention de la contamination est essentielle. Bien que présentant certaines limites, leurs avantages de conception en font un choix incontournable pour les ingénieurs et les opérateurs.

Comprendre leurs principes de fonctionnement et leurs applications permet d'optimiser la conception et l'exploitation des systèmes. À mesure que les industries évoluent, ces vannes s'adaptent, garantissant une gestion sûre et efficace des fluides dans un monde de plus en plus exigeant.
