À quoi sert une vanne de réduction de pression de gaz spéciale ?

À quoi sert une vanne de réduction de pression de gaz spéciale ?

Dans les domaines industriel, scientifique et médical, les gaz jouent un rôle essentiel dans des processus aussi variés que l'analyse chimique et les traitements médicaux vitaux. Les gaz spéciaux, notamment les gaz de haute pureté, rares, corrosifs ou toxiques, sont indispensables. Or, leur manipulation sûre et efficace exige un contrôle précis de leur pression et de leur débit. C'est là qu'intervient le détendeur de pression pour gaz spéciaux , également appelé régulateur de pression.

Un détendeur pour gaz spéciaux est un dispositif spécialisé conçu pour réduire la pression élevée du gaz stocké dans des bouteilles ou des canalisations à un niveau inférieur et plus gérable, adapté aux équipements et procédés en aval. Contrairement aux détendeurs à usage général, ces détendeurs sont conçus pour répondre aux exigences strictes des gaz spéciaux, garantissant pureté, sécurité et fiabilité. Ils empêchent la surpression, maintiennent une pression de distribution constante et protègent les systèmes sensibles contre les dommages.

L'utilisation principale d'une vanne de surpression pour gaz spéciaux est de faciliter la libération sûre et contrôlée de gaz dans les applications où même de légères fluctuations de pression peuvent compromettre les résultats ou présenter des risques. Par exemple, dans les laboratoires, ces vannes assurent un approvisionnement constant en gaz d'étalonnage pour les instruments d'analyse. Dans l'industrie des semi-conducteurs, elles traitent des gaz de très haute pureté, essentiels aux procédés de fabrication. Les établissements médicaux les utilisent pour l'oxygène et d'autres gaz thérapeutiques, tandis que les milieux industriels les utilisent pour le soudage ou les réactions chimiques impliquant des gaz réactifs.

Cet article explore les subtilités des détendeurs de gaz spéciaux, en explorant leur conception, leurs fonctionnalités, leurs types, leurs applications et les meilleures pratiques de sélection, d'installation et de maintenance. La compréhension de ces composants permet aux utilisateurs d'apprécier leur rôle indispensable dans les technologies et l'industrie modernes. Grâce aux progrès des matériaux et de l'ingénierie, ces détendeurs continuent d'évoluer, prenant en charge des applications de plus en plus sophistiquées.

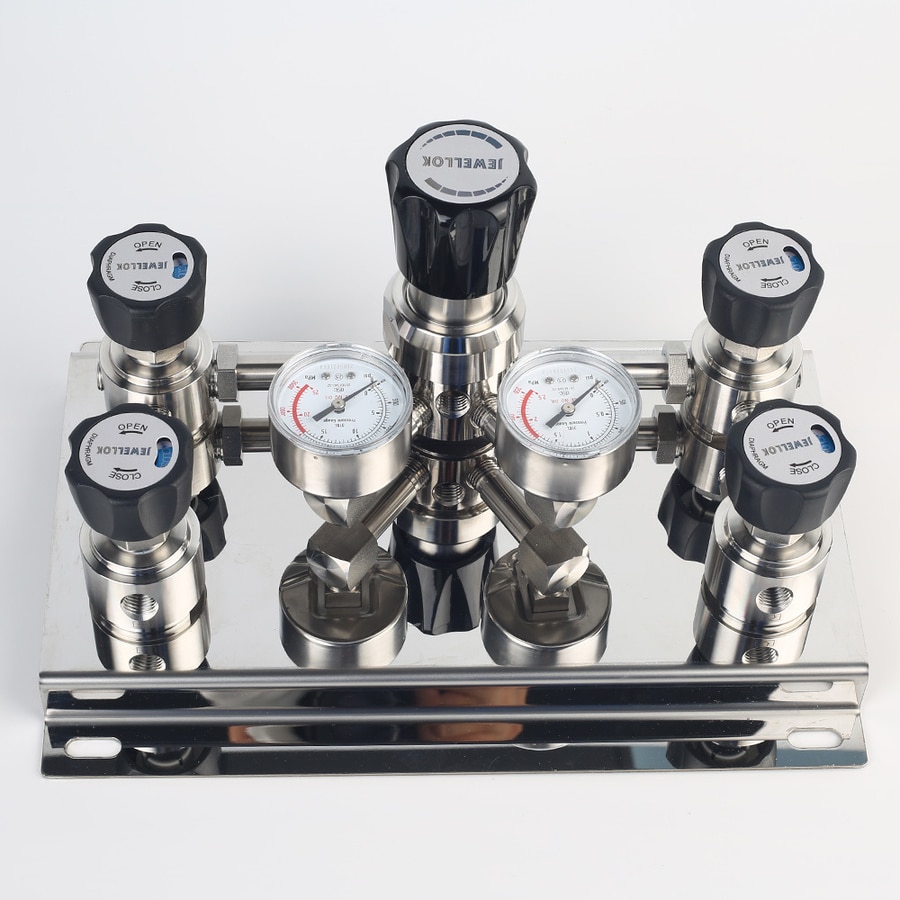

panneau collecteur d'azote pour armoire à gaz individuelle et boîte de collecteur de vannes
Comprendre les réducteurs de pression

Les réducteurs de pression sont généralement des dispositifs mécaniques qui ajustent automatiquement la pression d'un fluide – en l'occurrence un gaz – d'une pression d'entrée élevée à une pression de sortie plus basse. Ils font partie intégrante des systèmes de régulation des fluides et garantissent le fonctionnement des composants en aval dans des limites de pression sûres. Leur principe de base consiste à équilibrer les forces pour maintenir une pression de sortie définie malgré les variations de pression d'entrée ou de débit.

Dans le cas des gaz, les détendeurs-régulateurs de pression diffèrent de ceux utilisés pour les liquides en raison de la nature compressible des gaz, qui peut entraîner des pertes de charge et des variations de débit plus importantes. Un détendeur-régulateur de pression (DPR) typique se compose de trois éléments principaux : un mécanisme de charge, un capteur et un élément de commande. Le mécanisme de charge, souvent un ressort, règle la pression de sortie souhaitée. L'élément de commande, généralement une membrane, détecte les variations de pression de sortie. L'élément de commande, un siège de vanne et un clapet, module le débit pour obtenir une réduction de pression.

Pour les gaz spéciaux, ces vannes doivent aller au-delà des fonctionnalités de base. Les gaz spéciaux sont définis comme des gaz préparés selon des niveaux ou compositions de pureté spécifiques, dépassant souvent 99.999 %, et comprennent des mélanges tels que des étalons, des gaz de mise à zéro ou des composés réactifs comme l'ammoniac, le chlore ou le silane. Ces gaz sont utilisés dans des environnements où la contamination pourrait compromettre les expériences ou les produits, ou où les fuites pourraient être dangereuses.

Le besoin de soupapes de surpression pour gaz spéciaux découle des pressions de stockage élevées dans les bouteilles, qui peuvent atteindre 3 000 psig ou plus. Connecter directement l'équipement à de telles pressions risquerait de l'endommager ou de compromettre sa sécurité. Par conséquent, les soupapes de surpression réduisent généralement cette pression à 0-500 psig, selon l'application. De plus, elles intègrent des caractéristiques telles que des membranes métalliques pour empêcher la perméation du gaz et garantir sa pureté.

Historiquement, les régulateurs de pression sont utilisés depuis le début du XXe siècle pour la manipulation des gaz industriels, mais des versions spécialisées sont apparues avec l'essor de la chimie analytique et de l'électronique au milieu du XXe siècle. Aujourd'hui, ils sont fabriqués conformément aux normes telles que celles de la Compressed Gas Association (CGA), garantissant ainsi compatibilité et sécurité.



Gaz spéciaux et leurs exigences uniques

Les gaz spéciaux englobent une vaste catégorie de gaz, allant au-delà des gaz industriels courants comme l'oxygène ou l'azote. Ils comprennent des versions haute pureté de gaz inertes (par exemple, l'hélium, l'argon), de gaz réactifs (par exemple, le sulfure d'hydrogène, le monoxyde de carbone) et de mélanges sur mesure adaptés à des usages spécifiques. Ces gaz sont essentiels dans des secteurs tels que l'industrie pharmaceutique, la surveillance environnementale, l'agroalimentaire et l'aérospatiale.

Les exigences spécifiques à la manipulation des gaz spéciaux découlent de leurs propriétés. Les gaz de haute pureté doivent rester non contaminés pour éviter toute interférence avec des procédés tels que la chromatographie en phase gazeuse ou les opérations laser. Les gaz corrosifs, comme le chlorure d'hydrogène, peuvent dégrader les matériaux standard, nécessitant des vannes en alliages résistants comme l'Hastelloy ou le Monel. Les gaz toxiques ou inflammables nécessitent des conceptions étanches pour prévenir les risques sanitaires ou les explosions.

Les détendeurs pour ces gaz doivent répondre à ces exigences. Par exemple, ils sont souvent dotés de surfaces électropolies afin de minimiser la formation de particules et les sites d'adsorption. Les joints et les sièges sont fabriqués à partir de matériaux comme le PTFE ou le Viton® pour résister aux attaques chimiques tout en assurant une étanchéité parfaite. Dans les applications à très haute pureté, telles que la fabrication de semi-conducteurs, les régulateurs utilisent des conceptions compatibles avec le vide pour empêcher le dégazage.

De plus, les gaz spéciaux sont souvent fournis en bouteilles dotées de sorties de soupape spécifiques normalisées par des raccords CGA. La soupape de surpression doit correspondre à ces sorties pour garantir un ajustement sûr. Pour les gaz liquéfiés comme le dioxyde de carbone ou le protoxyde d'azote, les détendeurs peuvent inclure des éléments chauffants pour éviter le gel lors de la détente.

Dans ce contexte, le rôle des vannes de surpression (PRV) ne se limite pas à la réduction de pression, mais vise également à protéger le système. Elles intègrent des soupapes de décharge pour évacuer la surpression et prévenir les ruptures. Dans les applications à haut débit, elles maintiennent la stabilité afin d'éviter les surpressions susceptibles de perturber les procédés.



Conception et composants des vannes de régulation de pression pour gaz spéciaux

La conception d'un détendeur de gaz spécial est un chef-d'œuvre d'ingénierie de précision, adapté aux exigences des applications gazeuses sensibles. Le corps du détendeur est généralement fabriqué en laiton, en acier inoxydable ou en alliages spéciaux afin de garantir sa compatibilité avec le gaz et sa résistance à la corrosion.

Les composants clés comprennent :

– Orifices d'entrée et de sortie : L'entrée est reliée à la source haute pression via un raccord CGA, tandis que la sortie mène au système en aval. Ces orifices sont conçus pour minimiser le volume mort afin de réduire les risques de contamination.

– Manomètres : Deux manomètres surveillent les pressions d'entrée et de sortie. Les modèles haute pureté utilisent des manomètres à tube de Bourdon avec parties en contact avec le fluide isolées.

Mécanisme de réglage : Une molette ou une vis comprime le ressort de charge pour régler la pression de sortie. Dans les systèmes automatisés, ce mécanisme peut être pneumatique ou électronique.

– Diaphragme : l’élément de détection, souvent en acier inoxydable ou en Hastelloy, fléchit en réponse aux changements de pression, isolant le gaz de la chambre à ressort pour éviter toute contamination.

Siège et clapet de soupape : L'élément de commande, où le clapet se déplace contre le siège pour réguler le débit. Les sièges souples comme le Kel-F sont utilisés pour une fermeture étanche dans les applications basse pression.

– Soupape de décharge : une fonction de sécurité intégrée qui s’ouvre à une pression prédéfinie pour protéger le système.

– Filtres et orifices de purge : Certains modèles incluent des filtres d’entrée pour piéger les particules et des vannes de purge pour évacuer l’air ou les gaz résiduels lors du démarrage.

Les détails techniques varient selon le modèle. Par exemple, les plages de pression de refoulement peuvent s'étendre du vide à 6 000 psig, avec des débits pouvant atteindre plusieurs centaines de pieds cubes par minute (SCFM). Les taux de fuite d'hélium sont souvent spécifiés à 10^-9 cc/sec pour les conceptions à haute intégrité.

Dans les régulateurs à deux étages, une chambre intermédiaire réduit la pression par paliers, améliorant ainsi la stabilité. Les modèles à piston sont utilisés pour les applications haute pression où les membranes peuvent être défaillantes.



Comment fonctionnent les PRV pour gaz spéciaux

Le fonctionnement d'une soupape de surpression pour gaz spéciaux repose sur un équilibre des forces. Lorsque la vanne est fermée, la pression de sortie est nulle. En tournant le bouton de réglage, le ressort de charge est comprimé, ce qui exerce une pression sur la membrane. Cette force déplace le clapet de son siège, permettant ainsi au gaz de circuler de l'entrée haute pression vers la sortie.

À mesure que la pression de sortie augmente, elle agit contre la membrane, s'opposant à la force du ressort. Lorsque ces forces s'équilibrent, le clapet se stabilise, maintenant la pression de consigne. Si la demande augmente (par exemple, un débit plus important), la pression de sortie diminue légèrement, ce qui entraîne une ouverture supplémentaire de la vanne par la membrane. À l'inverse, une demande réduite la ferme.

Dans les soupapes de surpression à un étage, lorsque la pression du cylindre diminue, la pression de sortie augmente légèrement en raison de l'effet de pression d'alimentation, ce qui nécessite des ajustements. Les modèles à deux étages atténuent ce phénomène en réduisant d'abord la pression à une pression intermédiaire fixe, puis en affinant le réglage au deuxième étage.

Pour les applications spécialisées, des caractéristiques telles que les sièges compensés minimisent la chute de pression (perte de charge avec augmentation du débit). Les régulateurs électroniques utilisent des capteurs et des actionneurs pour un contrôle précis, en s'intégrant aux systèmes PLC.



Types de PRV pour gaz spéciaux

Les PRV de gaz spéciaux sont classés par conception, application et caractéristiques :

– Régulateurs mono-étagés : Simples et économiques pour les applications tolérantes aux variations de pression. Idéals pour les utilisations de courte durée ou les faibles pressions d'entrée (< 1 000 psig).

– Régulateurs à deux étages : ils offrent un débit stable pour des pressions d'entrée élevées ou des besoins précis. Courants dans les laboratoires d'analyse.

Régulateurs haute pureté : Corps en barre, diaphragmes métalliques et finitions électropolies pour une contamination minimale. Utilisés dans les semi-conducteurs et l'industrie pharmaceutique.

– Régulateurs résistants à la corrosion : fabriqués à partir de matériaux tels que le PVC ou le Téflon pour les gaz agressifs.

– Régulateurs ultra haute pression : gèrent des pressions jusqu’à 10 000 psig pour des tests spécialisés.

– Régulateurs de ligne : dispositifs de point d’utilisation pour les systèmes de pipelines, souvent avec des limites d’entrée basses.

– Régulateurs de contre-pression : Maintiennent la pression en amont, utiles pour la ventilation ou la recirculation.

Chaque type répond à des besoins spécifiques, avec des hybrides disponibles pour des configurations personnalisées.



Applications dans tous les secteurs

Les PRV à gaz spéciaux sont largement utilisés dans divers secteurs :

– Laboratoire et analyse : en chromatographie en phase gazeuse, en spectrométrie de masse et en étalonnage, ils fournissent des pressions précises pour les gaz vecteurs comme l’hélium.

– Fabrication de semi-conducteurs : les régulateurs de très haute pureté gèrent les dopants comme l’arsine, garantissant un dépôt sans contamination.

– Médical et santé : Pour l’oxygénothérapie, l’anesthésie et les équipements respiratoires, les PRV de qualité médicale sont conformes aux normes ISO.

– Surveillance environnementale : Réglementation des gaz pour les analyseurs de qualité de l’air et les tests d’émissions.

– Procédés industriels : En soudage avec des mélanges d’argon ou en synthèse chimique avec des gaz réactifs.

– Aérospatiale et Défense : Pour les essais de propulsion avec des gaz à haute pression.

– Alimentation et boissons : Contrôle du CO2 pour la carbonatation ou de l’azote pour le conditionnement.

Ces applications mettent en évidence la polyvalence de la vanne, permettant une utilisation sûre et efficace du gaz.



Critères de Sélection

Choisir le bon PRV de gaz spécial implique d'évaluer :

– Compatibilité gaz : Résistance du matériau à la corrosion ou à la réaction.

– Plages de pression : entrée max., point de consigne de sortie et capacité de débit.

– Exigences de pureté : conceptions de haute pureté pour les applications sensibles.

– Facteurs environnementaux : température, vibrations et espace d’installation.

– Caractéristiques de sécurité : soupapes de décharge, manomètres et certifications.

– Coût et entretien : équilibrez le coût initial avec la longévité.

La consultation des spécifications des fabricants garantit une sélection optimale.



Installation, fonctionnement et maintenance

L'installation nécessite des connexions propres, un couple de serrage correct et des tests d'étanchéité. L'opération comprend une pressurisation lente, un réglage à la pression de consigne et la surveillance des manomètres.

L'entretien comprend des inspections périodiques pour détecter les fuites, l'usure de la membrane et le nettoyage avec des solvants approuvés. Évitez toute lubrification et stockez dans un environnement propre.



Considérations de sécurité

La sécurité est primordiale : utiliser uniquement les gaz prévus, ventiler correctement et intégrer des systèmes de purge. Les risques incluent l'asphyxie, la toxicité et l'incendie ; la réduction des risques passe par la formation et l'utilisation d'équipements tels que des soupapes de décharge.




fabricant de systèmes de gaz intégrés en Chine
Conclusion

Les détendeurs de gaz spéciaux sont essentiels au contrôle des gaz haute pression dans les applications exigeantes, garantissant sécurité, pureté et performance. Leur conception sophistiquée favorise l'innovation dans tous les secteurs, ce qui en fait des outils indispensables pour la science et l'ingénierie modernes.

Pour en savoir plus sur l'utilisation d'une vanne spéciale de réduction de pression de gaz , vous pouvez consulter le site web de Jewellok : https://www.jewellok.com/products/.
