Connaissez-vous les utilisations cachées du régulateur de pression à deux étages ?

Connaissez-vous les utilisations cachées du régulateur de pression à deux étages ?

Dans le vaste et complexe univers du génie industriel, où la précision peut faire la différence entre un fonctionnement sans faille et une panne catastrophique, peu d'appareils sont aussi essentiels, bien que souvent méconnus, que le régulateur de pression à deux étages . Fréquemment négligé au profit de systèmes d'automatisation sophistiqués et de capteurs de haute technologie, ce composant, aussi modeste que performant, représente le summum de la technologie de stabilisation de la pression. Mais qu'est-ce qu'un régulateur de pression à deux étages exactement, et pourquoi mérite-t-il une telle reconnaissance ? Fondamentalement, un régulateur de pression à deux étages est un dispositif conçu pour réduire la pression d'entrée élevée d'une source de gaz ou de fluide à une pression de sortie stable et utilisable, grâce à un processus en deux étapes. Contrairement aux régulateurs plus simples, il garantit une constance sans faille, même en cas de fluctuations de la pression à la source, ce qui le rend indispensable dans les environnements où la fiabilité est primordiale.

Imaginez une usine de fabrication dynamique où des gaz comme l'oxygène, l'azote ou le propane alimentent tout, des chalumeaux de soudage aux instruments d'analyse. Sans un contrôle précis de la pression, les processus pourraient être perturbés, entraînant des inefficacités, des risques pour la sécurité ou des produits endommagés. Le régulateur à deux étages résout ce problème en divisant la réduction de pression en deux phases : la première étape abaisse la pression à un niveau intermédiaire, et la seconde l'ajuste avec précision au débit souhaité. Cette conception minimise les variations dues à l'épuisement des bouteilles ou aux variations de la demande, assurant un débit constant que les solutions à un seul étage ne peuvent souvent pas égaler. Alors que les industries recherchent une efficacité et une durabilité accrues, comprendre le rôle de ce régulateur devient crucial, non seulement pour les ingénieurs, mais aussi pour tous ceux qui s'intéressent aux avancées industrielles modernes.

Pourtant, au-delà des apparences, se cachent des applications cachées qui étendent leur portée à des secteurs de niche, de la recherche de pointe aux solutions environnementales. Cet article explore en profondeur la mécanique, les avantages, les applications et les déploiements moins connus des régulateurs de pression à deux étages, révélant pourquoi ils sont véritablement les héros méconnus de la stabilisation de pression. À la fin de cet article, vous comprendrez non seulement leur fonctionnement fondamental, mais découvrirez également les façons innovantes dont ils façonnent l'avenir de l'industrie.

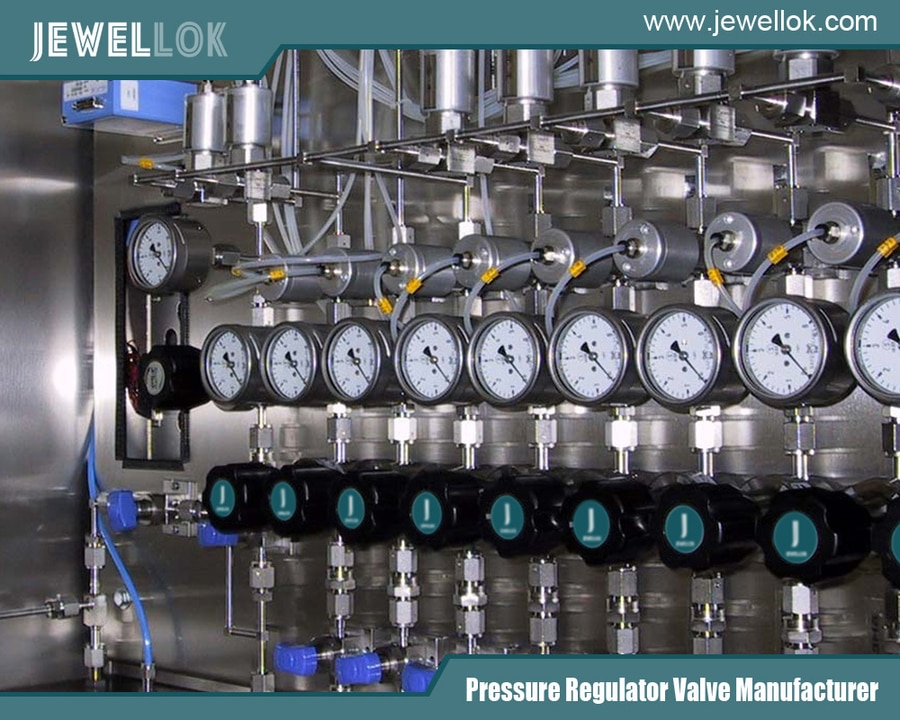

fabricant chinois de régulateurs de gaz de très haute pureté


Comprendre les régulateurs de pression à deux étages

Pour apprécier l'ingéniosité des détendeurs à deux étages, il faut d'abord comprendre leur principe de fonctionnement. Ces appareils fonctionnent comme deux détendeurs intégrés dans un seul corps, réduisant la pression par étapes successives pour une stabilité accrue. Le processus commence à l'entrée, où le gaz haute pression – souvent provenant de bouteilles de plus de 2 000 psi – pénètre dans le premier étage. À cet endroit, un ensemble ressort-membrane non réglable et préréglé en usine réduit la pression à un niveau intermédiaire, généralement autour de 200-500 psi. Cet étage absorbe l'essentiel de la perte de pression, protégeant ainsi le second étage des fluctuations extrêmes.

La pression intermédiaire s'écoule ensuite vers le deuxième étage, réglable par l'utilisateur via un bouton ou une poignée. Similaire à un détendeur mono-étage, il utilise un autre ressort, une membrane et un siège de soupape pour abaisser la pression jusqu'au niveau de sortie souhaité, souvent aussi bas que 0 à 50 psi pour des applications précises. L'innovation clé réside dans cette séparation : alors que les détendeurs mono-étage gèrent directement les variations de pression d'entrée, ce qui entraîne des dérives de sortie (appelées « statisme » ou effet de pression d'alimentation), les modèles bi-étages maintiennent un débit quasi constant. Par exemple, lorsqu'une bouteille de gaz se vide et que la pression d'entrée chute de 2 500 psi à 500 psi, un détendeur bi-étage peut ne connaître qu'une variation minimale de 0.2 psi à la sortie, grâce au premier étage tampon.

En revanche, les régulateurs mono-étagés réduisent la pression en une seule étape, ce qui les rend plus simples et plus économiques, mais ils sont sujets à des variations de pression. Ils conviennent aux tâches simples où de légères fluctuations sont tolérées, comme le soudage ou le chauffage occasionnels. Cependant, dans les situations exigeantes, comme lorsque la pression d'admission diminue naturellement dans les bouteilles, les régulateurs mono-étagés nécessitent des réajustements fréquents. Les régulateurs bi-étagés éliminent ce problème et offrent une fiabilité « configurable et oubliable », essentielle pour les installations isolées ou à enjeux élevés.

Techniquement, la magie réside dans la gestion de l'effet de pression d'alimentation (SPE), où la pression de sortie réagit inversement aux variations d'entrée. Dans une configuration mono-étagée, une chute de pression d'entrée de 100 psi peut entraîner une augmentation de 1 psi en sortie si le SPE est de 1 %. Les conceptions à deux étages aggravent ce phénomène de manière minimale : l'augmentation de pression en sortie du premier étage se répercute sur le second sous forme d'une légère augmentation d'entrée, ce qui entraîne une variation globale négligeable. Des matériaux comme le laiton, l'acier inoxydable ou les versions nickelées garantissent une durabilité dans les environnements corrosifs ou de haute pureté, avec des pressions de distribution maximales souvent plafonnées à 500 psi pour des raisons de sécurité.

Ce double mécanisme stabilise non seulement la pression, mais améliore également la sécurité en réduisant le risque de surpression en aval. À mesure que les industries évoluent, intégrant des fonctionnalités telles que des filtres intégrés ou des commandes électroniques, les détendeurs à deux étages continuent de s'adapter, confirmant ainsi leur rôle fondamental dans la gestion de la pression.



Avantages des régulateurs à deux étages

La supériorité des régulateurs de pression à deux étages sur leurs homologues à un étage se manifeste par plusieurs avantages clés, ce qui en fait le choix idéal pour les opérations de précision. Le principal avantage réside dans leur stabilité exceptionnelle : en amortissant les variations à l'entrée, ils fournissent une pression de sortie constante, essentielle pour les procédés où même de légers écarts peuvent fausser les résultats ou endommager l'équipement. Par exemple, en chromatographie gazeuse, où la pression doit rester constante pour des séparations précises, les modèles à deux étages surpassent les modèles à un étage, dont la pression peut fluctuer avec l'épuisement des bouteilles.

Un autre avantage réside dans la réduction de la maintenance. Les régulateurs mono-étagés nécessitent souvent des réglages manuels pour compenser les variations de pression, tandis que les unités bi-étagées nécessitent moins de réajustements, ce qui permet de gagner du temps et de la main-d'œuvre dans les endroits difficiles d'accès comme les canalisations isolées ou les réservoirs surélevés. Cette fiabilité se traduit par des économies de coûts, car la réduction des interventions se traduit par une réduction des temps d'arrêt opérationnels.

La sécurité est également renforcée. La réduction progressive minimise les risques de pics de pression soudains et, dans les systèmes au propane, prévient le gel par temps froid en maintenant des débits constants. La polyvalence du système permet de gérer de larges plages d'admission, des bouteilles haute pression aux canalisations basse pression, sans compromettre la précision du débit.

En termes de performances dans des conditions fluctuantes, les régulateurs à deux étages excellent en atténuant le SPE, garantissant ainsi une dérive minimale en sortie. Bien que leur coût initial soit plus élevé en raison de leur complexité, les gains d'efficacité à long terme en termes de consommation d'énergie et de précision du procédé compensent souvent largement ce manque. Globalement, ces avantages font des régulateurs à deux étages un outil essentiel pour les industries privilégiant la précision, la sécurité et l'efficacité.



Applications industrielles courantes

Les détendeurs à deux étages sont des incontournables dans de nombreux secteurs industriels, où leur capacité à fournir une pression stable est essentielle aux opérations critiques. Dans le secteur manufacturier, ils sont essentiels à l'alimentation en gaz des procédés de soudage et de coupage. Pour le soudage de haute précision, comme dans la fabrication de composants aéronautiques, ils assurent un débit de gaz constant pour les torches, évitant ainsi les défauts dus aux variations de pression. De même, dans les applications de brasage et de chauffage, si un seul étage peut suffire pour les applications de base, les modèles à deux étages sont privilégiés pour les lignes de production soutenues et à grande échelle.

Les laboratoires et les environnements analytiques en dépendent fortement pour l'alimentation en gaz des instruments. En chromatographie gazeuse et en spectrométrie de masse, une pression d'alimentation constante est essentielle pour éviter les dérives de la ligne de base ou les mesures inexactes. Les systèmes de gaz haute pureté utilisés dans la fabrication de semi-conducteurs utilisent des régulateurs à deux étages pour maintenir des débits ultra-propres et stables, évitant ainsi toute contamination lors de la production de plaquettes.

Dans le secteur de l'énergie, la distribution de propane et de gaz naturel présente d'énormes avantages. Pour les appareils électroménagers, les régulateurs à deux étages préviennent le gel des systèmes par temps froid en gérant mieux les taux de dilatation, garantissant ainsi un chauffage et une cuisson fiables. Les bouteilles de gaz industrielles utilisées dans des procédés comme la métallurgie ou la synthèse chimique les utilisent pour contrer la chute de pression et maintenir leur efficacité lorsque les réservoirs se vident.

Les industries pharmaceutique et agroalimentaire les utilisent pour des environnements gazeux contrôlés, comme l'inertage d'azote pour prévenir l'oxydation dans les réservoirs de stockage. Dans ces domaines à enjeux élevés, la précision des régulateurs garantit le respect de normes de sécurité strictes. Globalement, leur rôle dans la stabilisation de la pression dans diverses applications souligne leur omniprésence industrielle.



Utilisations cachées ou moins connues

Bien que les détendeurs à deux étages soient bien connus dans les industries de base, leurs applications cachées révèlent une polyvalence accrue, souvent dans la recherche, le secteur médical et les technologies émergentes. Dans les systèmes de gaz médicaux, par exemple, ils assurent une administration précise d'oxygène ou de protoxyde d'azote dans les hôpitaux. Leur conception à deux étages réduit les pressions élevées des bouteilles en toute sécurité, assurant des débits stables pour les respirateurs ou les appareils d'anesthésie, là où les fluctuations pourraient mettre les patients en danger. Cette adaptation médicale met en évidence leur rôle, au-delà de la puissance industrielle, dans une précision vitale.

Dans la recherche de pointe, ils jouent un rôle crucial dans les expériences sur fluides supercritiques. Dans des universités comme l'Université de Washington, des régulateurs à deux étages (ou des configurations similaires) contrôlent les pressions lors de l'oxydation de l'eau supercritique pour la destruction des déchets toxiques, permettant un fonctionnement continu dans des conditions difficiles. De même, dans les études d'encrassement par osmose inverse au MIT, des variantes de contre-pression, souvent associées en configurations à deux étages, stabilisent les pressions membranaires, améliorant ainsi la précision des données pour la recherche sur la purification de l'eau.

Une utilisation moins connue émerge dans les pipelines de gaz naturel mélangé à l'hydrogène (GNMH), un élément clé de la transition énergétique durable. Des études montrent que l'adaptation des régulateurs au GNMH nécessite un réglage de paramètres tels que les gains proportionnels et intégraux lorsque le ratio d'hydrogène atteint 30 %, compensant ainsi la baisse de densité et maintenant la stabilité. Cette application pourrait révolutionner le transport de carburants verts, les régulateurs garantissant un écoulement sûr et efficace malgré les variations des propriétés des fluides.

Dans les secteurs aérospatial et environnemental, ils sont utilisés pour tester les piles à combustible et la séquestration du carbone. À l'Université Charles, ils contrôlent les pressions dans les piles à combustible à hydrogène pour le développement de catalyseurs, contribuant ainsi aux avancées en matière d'énergie propre. Pour la géoséquestration du carbone à l'Université nationale australienne, ils gèrent les pressions supercritiques de CO₂ dans les simulations de roches, contribuant ainsi à l'atténuation du changement climatique.

Même dans des applications spécifiques comme les aquariums plantés, les aquariophiles les utilisent pour l'injection de CO2 afin d'éviter les rejets en fond de cuve, bien qu'à échelle réduite. Ces utilisations cachées illustrent l'adaptabilité du régulateur, des paillasses de laboratoire aux initiatives mondiales de développement durable.



Études de cas

Des études de cas concrets illustrent l'impact transformateur des régulateurs de pression à deux étages . Dans un système de distribution de gaz de type Swagelok destiné aux laboratoires d'analyse, une configuration à deux étages a permis de minimiser les pertes de charge, en maintenant la pression de sortie à moins de 0.2 psi malgré une chute de pression d'entrée de 2 000 psi, ce qui a amélioré la fiabilité des instruments et réduit les coûts de maintenance.

À l'Université de Caroline du Sud, des chercheurs les ont utilisés dans des expériences sur le CO₂ supercritique pour la production de carburant synthétique à partir d'émissions captées, obtenant ainsi des pressions stables permettant des réactions de décharge électrique révolutionnaires. Ce cas souligne leur rôle dans l'innovation en matière d'énergie propre.

Dans le traitement des eaux usées industrielles, l'usine de Gloversville-Johnstown a utilisé des régulateurs pour contrôler le moteur à biogaz, stabilisant ainsi les flux de méthane basse pression afin d'alimenter efficacement des générateurs de 350 kW. Parallèlement, une étude de synthèse de peroxyde d'hydrogène menée à l'Université de Zhengzhou s'est appuyée sur ces régulateurs pour assurer la stabilité du réacteur et produire des oxydants écologiques avec un contrôle précis.

Ces exemples démontrent comment les régulateurs à deux niveaux favorisent l’efficacité, la sécurité et l’innovation dans tous les secteurs.


Régulateur d'azote à haut débit et haute pureté


Conclusion

Le régulateur de pression à deux étages incarne la stabilisation de pression industrielle, offrant une fiabilité et une polyvalence inégalées. Des applications courantes en fabrication aux innovations les plus insoupçonnées en recherche et développement durable, son impact est considérable. À mesure que la technologie progresse, l'adoption de ces dispositifs ouvrira des perspectives encore plus vastes, assurant un avenir stable aux industries du monde entier.
