Régulateur de pression ultra-haute pureté pour systèmes à gaz de qualité électronique

Régulateur de pression ultra-haute pureté pour systèmes à gaz de qualité électronique

Dans la fabrication de semi-conducteurs, la production de cellules photovoltaïques, la fabrication de LED, la production d'écrans plats et d'autres industries électroniques de pointe, les gaz de procédé doivent être fournis avec une pureté, une stabilité et une précision exceptionnelles. Même des traces d'humidité, d'oxygène, d'hydrocarbures, de particules ou de contaminants métalliques peuvent affecter les procédés de fabrication sensibles et réduire le rendement. C'est pourquoi le régulateur de pression est devenu un composant essentiel des systèmes modernes de distribution de gaz pour l'électronique.

Un régulateur de pression à ultra-haute pureté est spécialement conçu pour réduire et contrôler la pression des gaz tout en minimisant la contamination et en maintenant des conditions de processus stables. Contrairement aux régulateurs industriels classiques, les régulateurs UHP nécessitent des matériaux, des finitions de surface, des configurations internes, des technologies d'étanchéité et des procédés de fabrication rigoureusement contrôlés.

Pour les gaz de qualité électronique tels que l'azote (N₂), l'hydrogène (H₂), l'oxygène (O₂), l'argon (Ar), l'hélium (He), le dioxyde de carbone (CO₂) et les gaz de procédés spéciaux, le choix du régulateur de pression approprié est essentiel pour maintenir la qualité du gaz et assurer le fonctionnement fiable de l'ensemble du système de distribution de gaz.


Qu'est-ce qu'un régulateur de pression à ultra-haute pureté ?
Un régulateur de pression ultra-pur est un dispositif de contrôle de pression de précision utilisé pour réduire une pression de gaz d'entrée élevée à une pression aval contrôlée. Il est couramment installé dans les armoires à gaz, les panneaux de distribution de gaz, les systèmes de livraison de gaz en vrac, les systèmes de point d'utilisation et les équipements de traitement des semi-conducteurs.

Le régulateur se compose généralement d'un corps de pression, d'un diaphragme ou d'un capteur, d'un ensemble ressort, d'un siège de soupape, de raccords d'entrée et de sortie, et d'un mécanisme de réglage. En fonctionnement, il équilibre automatiquement la pression d'entrée, la pression de sortie et la force de détection interne afin de maintenir la pression aval souhaitée.

Pour les applications de gaz de qualité électronique, le régulateur doit assurer bien plus qu'un simple contrôle de la pression. Il doit également prévenir la contamination externe, minimiser la génération de particules internes, réduire l'adsorption et la désorption des gaz et garantir des performances constantes sur de longues périodes de fonctionnement.

Cette combinaison de contrôle de la pression et de contrôle de la contamination distingue les régulateurs UHP des régulateurs de gaz industriels standard.

Pourquoi la régulation de la pression est essentielle dans les systèmes de gaz électroniques
Les procédés de fabrication électronique nécessitent souvent l'acheminement des gaz à des pressions et des débits précisément contrôlés. Des fluctuations de pression excessives peuvent affecter les régulateurs de débit massique, les chambres de traitement, les vitesses de dépôt, les conditions de gravure et les réactions chimiques.

Par exemple, les procédés de fabrication de semi-conducteurs tels que le dépôt chimique en phase vapeur (CVD), le dépôt de couches atomiques (ALD), la gravure plasma, l'implantation ionique et le nettoyage peuvent nécessiter un contrôle rigoureux de l'alimentation en gaz. Un régulateur dont la pression de sortie est instable peut entraîner des variations de débit de gaz, susceptibles d'affecter la régularité du procédé.

Un régulateur de pression UHP correctement sélectionné offre plusieurs avantages importants :

Pression aval stable
Répétabilité du processus améliorée
Risque de contamination réduit
Livraison de gaz fiable
Meilleure compatibilité avec les équipements de process sensibles
Risque réduit de dommages matériels liés à la pression
Amélioration de la sécurité globale du système de gaz
Dans un environnement de fabrication de semi-conducteurs de haute précision, même un petit problème de régulation de pression peut avoir des conséquences opérationnelles importantes. Par conséquent, le régulateur doit être considéré comme un élément essentiel de l'architecture complète de distribution de gaz, et non comme un composant isolé.

Matériaux pour régulateurs de très haute pureté
Le choix des matériaux influe directement sur la propreté, la durabilité et la compatibilité chimique d'un régulateur de pression.

L'acier inoxydable 316L est largement utilisé pour les composants des systèmes de gaz UHP en raison de sa résistance à la corrosion, de sa robustesse mécanique et de son aptitude aux applications de haute pureté. Pour les applications exigeantes dans le domaine des semi-conducteurs, un acier inoxydable de qualité supérieure et un traitement des matériaux contrôlé peuvent être préconisés afin de minimiser les impuretés et d'améliorer les caractéristiques de surface.

Les surfaces internes en contact avec le fluide sont particulièrement importantes car elles sont directement exposées au gaz de procédé. Des matériaux mal choisis peuvent introduire des contaminants par corrosion, génération de particules, dégazage ou réactions chimiques.

Selon l'application, les fabricants de régulateurs peuvent également utiliser des matériaux spécifiques pour les membranes, les joints, les sièges de soupape et d'autres composants techniques. Ces matériaux doivent être sélectionnés en fonction du type de gaz, de la plage de pression, de la température, de la compatibilité chimique et du niveau de pureté requis.

Pour les gaz spéciaux corrosifs ou réactifs, la compatibilité des matériaux est primordiale. Le régulateur doit être évalué en fonction de la chimie spécifique du gaz et non sélectionné uniquement selon ses spécifications de pression.

Finition de surface et propreté intérieure
L'état de surface est un autre facteur critique dans les applications des gaz UHP.

Les surfaces internes rugueuses peuvent créer des zones microscopiques où l'humidité, les particules et les contaminants peuvent s'accumuler. Ces contaminants peuvent ensuite être libérés dans le flux gazeux et transportés vers les équipements de traitement sensibles.

Les régulateurs UHP de haute qualité utilisent donc des finitions de surface internes rigoureusement contrôlées. L'électropolissage peut être employé dans les applications exigeantes pour améliorer la régularité de la surface, sa résistance à la corrosion et sa facilité de nettoyage.

La propreté du processus de fabrication est tout aussi importante. Un régulateur fabriqué à partir de matériaux de haute qualité peut néanmoins compromettre un système de gaz s'il est assemblé dans un environnement non contrôlé ou contaminé lors de sa production.

La fabrication de produits UHP requiert généralement des procédures contrôlées de nettoyage, d'assemblage, d'inspection, d'emballage et de manutention. Les composants peuvent être nettoyés à l'aide de procédés spécialisés afin d'éliminer les huiles, les particules, l'humidité et autres résidus avant l'assemblage final.

Le régulateur doit alors être protégé de toute contamination pendant le stockage et le transport, souvent grâce à un emballage scellé et une manipulation contrôlée.

Conception du diaphragme et contrôle de la pression
Le diaphragme est l'un des composants les plus importants d'un régulateur de pression de précision. Il isole le mécanisme de détection du flux de gaz et contrôle le mouvement de la vanne de régulation.

Dans les applications de haute pureté, les régulateurs à membrane sont souvent préférés car la conception de la membrane permet de minimiser l'utilisation de joints coulissants et de réduire les voies de contamination potentielles.

La membrane doit garantir une sensibilité fiable tout en conservant son intégrité mécanique lors de cycles de pression répétés. Ses caractéristiques influent sur la réponse du régulateur, la stabilité de la pression et sa fiabilité à long terme.

Un ensemble de diaphragme correctement conçu permet un contrôle précis de la pression tout en minimisant le volume mort et les risques de contamination. Ceci est particulièrement important dans les systèmes de gaz pour semi-conducteurs où le temps de séjour du gaz et le volume interne peuvent influencer les performances du système.

Stabilité de la pression et performances d'écoulement
La stabilité de la pression est un paramètre de performance majeur lors du choix d'un régulateur de gaz électronique.

Deux concepts importants sont l'effet de la pression d'alimentation et la chute de pression. L'effet de la pression d'alimentation décrit comment les variations de la pression d'entrée peuvent influencer la pression de sortie. La chute de pression désigne les variations de la pression en aval lorsque la demande en gaz augmente.

Un régulateur UHP haute performance doit maintenir une pression de sortie stable sur toute la plage de fonctionnement prévue.

Par exemple, si la consommation de gaz varie rapidement lors d'un processus de fabrication de semi-conducteurs, le régulateur doit réagir de manière appropriée sans engendrer de fluctuations de pression excessives. Une mauvaise régulation de la pression peut entraîner une instabilité du débit en aval et nuire au bon fonctionnement des équipements de production.

Le dimensionnement du régulateur est donc essentiel. Il doit être choisi en fonction de la pression d'entrée, de la pression de sortie, du débit requis, des propriétés du gaz, de la température et des conditions de fonctionnement prévues.

Un surdimensionnement ou un sous-dimensionnement du régulateur peuvent tous deux entraîner des performances indésirables.

Technologies de connexion pour les systèmes de gaz UHP
La conception des raccordements est un autre élément clé à prendre en compte. Les systèmes à gaz de qualité électronique utilisent généralement des raccordements soudés ou des raccords à étanchéité frontale haute intégrité.

Les raccords à joint frontal, notamment les configurations de type VCR, assurent une étanchéité métal-métal fiable pour les applications de gaz de haute pureté. Une installation correcte contribue à réduire les risques de fuite et de contamination.

Les raccords soudés permettent de minimiser davantage les risques de fuites et les volumes morts. Ils sont fréquemment utilisés dans les panneaux de distribution de gaz et les conduites de distribution installés de façon permanente, où l'intégrité à long terme est primordiale.

Le choix entre les raccords à joint frontal amovible et les configurations soudées dépend de l'architecture du système, des exigences de maintenance, des conditions d'installation et des spécifications du processus.

Quel que soit le type de raccordement, le respect des procédures d'installation est essentiel. Un assemblage incorrect, un couple de serrage excessif, des surfaces d'étanchéité endommagées ou une contamination lors de l'installation peuvent compromettre l'ensemble du système de gaz.

Étanchéité et contrôle de la contamination
La prévention des fuites est fondamentale pour la distribution de gaz de qualité électronique.

Un régulateur de pression doit conserver une étanchéité parfaite tout au long de sa durée de vie. Une fuite externe peut permettre à des contaminants atmosphériques de pénétrer dans le système de gaz, tandis qu'une fuite interne peut affecter la stabilité de la pression et la consommation de gaz.

Pour les applications semi-conductrices, le test d'étanchéité à l'hélium est couramment utilisé comme méthode d'évaluation de l'intégrité des composants gazeux de haute pureté.

Outre l'étanchéité, la propreté interne doit être prise en compte. Les particules générées à l'intérieur du régulateur peuvent se déplacer en aval et potentiellement contaminer les filtres, les régulateurs de débit massique, les chambres de traitement ou les plaquettes.

C’est pourquoi les régulateurs UHP doivent être fabriqués, nettoyés, testés et emballés conformément aux exigences de propreté de l’application cible.

Applications dans la fabrication de semi-conducteurs et de produits électroniques
Les régulateurs de pression à ultra-haute pureté sont utilisés dans de nombreuses applications de fabrication électronique.

Fabrication de semi-conducteurs

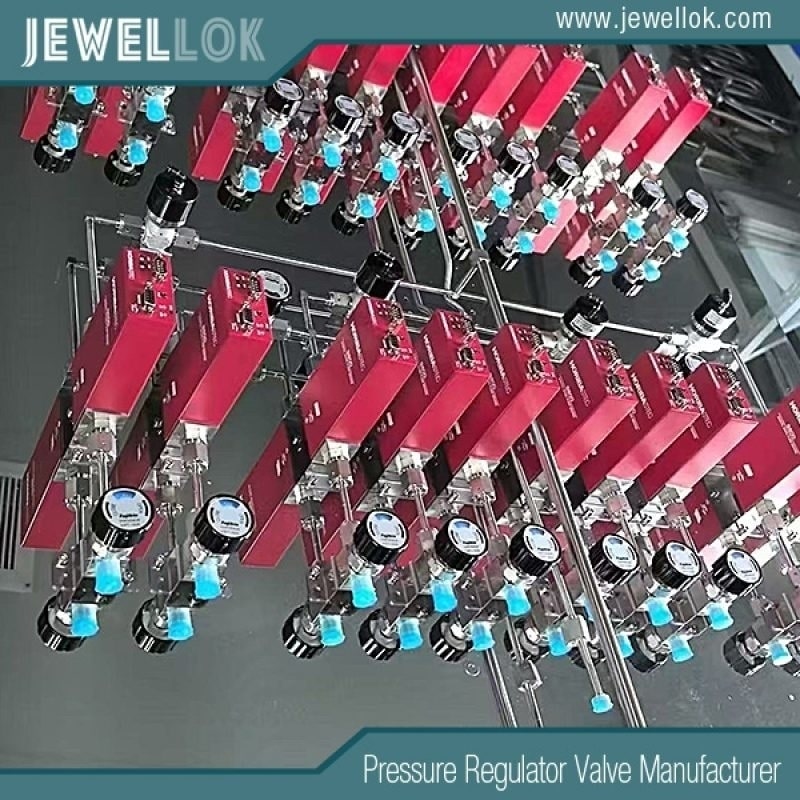

Les usines de semi-conducteurs utilisent des régulateurs de précision dans les armoires à gaz, les boîtiers de distribution de vannes, les panneaux de gaz et les systèmes de distribution au point d'utilisation. Ils peuvent être utilisés avec des gaz vecteurs, des gaz de procédé, des gaz de purge et des mélanges de gaz spéciaux.

Systèmes CVD et ALD
Les procédés CVD et ALD nécessitent un apport de gaz contrôlé pour obtenir un dépôt de couches minces reproductible. Une régulation stable de la pression permet de maintenir un apport constant de précurseur et de gaz vecteur.

Systèmes de gravure
Les procédés de gravure plasma utilisent des gaz spécifiques dans des conditions rigoureusement contrôlées. Une régulation fiable de la pression garantit une alimentation en gaz stable et une bonne reproductibilité du procédé.

Fabrication de LED et d'écrans
La fabrication des écrans LED, OLED et plats exige également des gaz de haute pureté pour le dépôt, le nettoyage et d'autres procédés de production. Les régulateurs UHP contribuent à maintenir un approvisionnement en gaz stable tout en minimisant les risques de contamination.

Fabrication de cellules solaires
Les gaz de haute pureté sont également utilisés dans les procédés de fabrication des cellules photovoltaïques. Les régulateurs de pression permettent de contrôler l'acheminement des gaz pour le dépôt, le nettoyage et les procédés connexes.

Comment choisir le régulateur de pression UHP adapté
Le choix d'un organisme de réglementation doit commencer par un examen complet de la demande.

Les principaux paramètres de sélection sont les suivants :

Type de gaz : Vérifier la compatibilité avec le gaz électronique ou le gaz spécial requis.
Pression d'entrée: Déterminer la pression d'alimentation maximale et normale.
Pression de sortie: Identifier la pression de fonctionnement en aval requise.
Débit: Tenez compte de la demande de gaz normale et de pointe.
Température: Vérifiez la plage de températures de fonctionnement.
Compatibilité matérielle : Évaluer tous les matériaux mouillés.
Type de connexion: Choisissez des raccords à joint frontal, soudés ou autres raccords de haute pureté appropriés.
Taux de fuite : Établir les spécifications requises en matière d'étanchéité externe et interne.
Finition de surface: Tenir compte de la qualité de surface interne requise.
Propreté: Vérifier les normes de nettoyage, d'assemblage et d'emballage.
Stabilité de la pression : Évaluer l'effet de la pression d'alimentation et les caractéristiques de chute de pression.
Exigences d'entretien : Vérifiez si le régulateur doit être entretenu ou remplacé périodiquement.
Le choix approprié doit se fonder sur l'environnement d'exploitation complet plutôt que de simplement choisir un régulateur en fonction de sa pression nominale.

Importance de la fabrication et du contrôle de la qualité
Le contrôle qualité est particulièrement important pour les régulateurs de pression UHP car leurs performances dépendent à la fois de la conception et de la constance de la fabrication.

Un fabricant professionnel doit contrôler la traçabilité des matériaux, la précision d'usinage, la finition de surface, le nettoyage, l'assemblage, les tests de pression, les tests d'étanchéité et l'inspection finale.

Les procédures de contrôle qualité classiques peuvent inclure le contrôle dimensionnel, les essais de pression, les tests d'étanchéité à l'hélium, le contrôle de propreté et les tests de performance fonctionnelle.

Pour les applications critiques dans le domaine des semi-conducteurs, les clients peuvent également exiger des certificats de matériaux, des rapports de test, des dossiers d'inspection et une traçabilité des lots.

Ces mesures de contrôle de la qualité permettent d'avoir une plus grande confiance dans le fonctionnement constant de chaque régulateur dans des environnements de distribution de gaz exigeants.

fabricant de systèmes de gaz intégrés en Chine
fabricant de systèmes de gaz intégrés en Chine
Conclusion
Les régulateurs de pression ultra-purs sont des composants essentiels des systèmes de gaz électroniques modernes. Leur rôle dépasse largement la simple réduction de la pression du gaz. Un régulateur performant doit assurer une régulation stable de la pression tout en minimisant les risques de contamination par les particules, l'humidité, le dégazage, les fuites et autres risques de contamination.

La construction en acier inoxydable 316L, la conception optimisée du diaphragme, les finitions de surface internes de haute qualité, la technologie d'étanchéité fiable, les processus de fabrication contrôlés et les tests complets contribuent tous aux performances du régulateur.

Avec la miniaturisation des semi-conducteurs et la sensibilité croissante des procédés de fabrication à la contamination, les exigences relatives aux systèmes d'alimentation en gaz seront de plus en plus strictes. Le choix d'un régulateur de pression ultra-pur correctement conçu permet aux fabricants d'améliorer la stabilité de l'alimentation en gaz, de protéger les équipements en aval, de garantir la constance des procédés et d'assurer une production fiable.

Pour les usines de semi-conducteurs, les fabricants d'électronique et les intégrateurs de systèmes de gaz spéciaux, la meilleure approche consiste à évaluer le régulateur dans le cadre du système complet de distribution de gaz UHP. La compatibilité avec les gaz, la plage de pression, les exigences de débit, la technologie de raccordement, le niveau de propreté et les normes de test garantissent que le régulateur offre la fiabilité requise par la fabrication électronique de pointe.
