Comment choisir les propriétés des matériaux du noyau d'une vanne à bille ?

Comment choisir les propriétés des matériaux du noyau d'une vanne à bille ?

Les vannes à bille sont des composants indispensables des systèmes de contrôle des fluides, largement utilisés dans des secteurs tels que le pétrole et le gaz, la chimie, le traitement de l'eau, l'industrie pharmaceutique et la production d'énergie. Leur conception repose sur un noyau sphérique, communément appelé bille, percé en son centre et qui pivote de 90 degrés pour ouvrir ou fermer le passage du fluide. Ce mécanisme simple et efficace assure une fermeture rapide, une faible perte de charge et un fonctionnement fiable, faisant des vannes à bille un choix privilégié pour les applications d'isolation et de contrôle. Toutefois, les performances, la durée de vie et la sécurité d'une vanne à bille dépendent fortement du matériau choisi pour son noyau, car la bille est en contact direct avec le fluide, les sièges et les contraintes de fonctionnement.

Le choix du matériau approprié pour l'obus de valve est une décision technique cruciale, influencée par des facteurs tels que la composition chimique du fluide, la température, la pression, le débit et les conditions environnementales. Les matériaux courants incluent l'acier inoxydable, l'acier au carbone, le laiton, le bronze, les plastiques comme le PVC ou les revêtements en PTFE, ainsi que des alliages spéciaux comme le Duplex ou l'Inconel pour les environnements extrêmes. Chaque matériau offre une combinaison unique de propriétés, mais tous ne sont pas adaptés à toutes les applications. Des inadéquations peuvent entraîner des défaillances prématurées, des fuites, une contamination, voire des pannes catastrophiques du système. Par exemple, dans les environnements corrosifs, un mauvais choix de matériau est responsable d'importantes pertes industrielles, les dommages liés à la corrosion étant estimés à des milliards de dollars par an rien qu'aux États-Unis.

Parmi les différentes propriétés des matériaux, telles que la résistance mécanique, la dureté, la résistance thermique, la résistance à l'usure et la ductilité, la question se pose : laquelle privilégier lors du choix d'un obus de vanne à boisseau sphérique ? D'après les normes industrielles, les analyses d'experts et les applications pratiques, la résistance à la corrosion apparaît comme la propriété primordiale. En effet, la corrosion peut compromettre toutes les autres propriétés ; une sphère robuste mais corrodée finira par se rompre, entraînant des inefficacités opérationnelles et des risques pour la sécurité. La résistance à la corrosion garantit l'intégrité de l'obus au fil du temps, même en milieu agressif, permettant ainsi aux autres propriétés de fonctionner comme prévu.

Cet article explore la logique derrière cette priorisation, détaillant les propriétés clés, les matériaux courants et les considérations spécifiques à l'application pour guider une sélection éclairée.

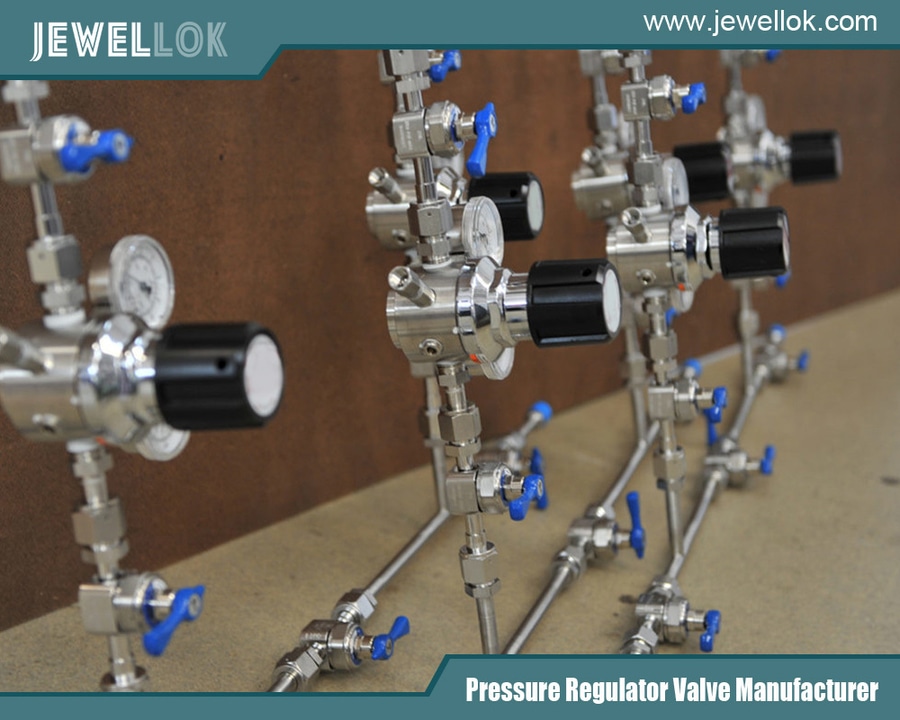

Top 10 des meilleurs fournisseurs et entreprises de régulateurs de pression de gaz ultra-pur en Thaïlande
Top 10 des meilleurs fournisseurs et entreprises de régulateurs de pression de gaz ultra-pur en Thaïlande
Le rôle du noyau de la vanne à bille

Le corps de la vanne, ou bille, est le cœur d'une vanne à boisseau sphérique. Il contrôle le débit du fluide et assure l'étanchéité. En fonctionnement, la bille tourne grâce à une tige reliée à un actionneur ou une poignée, alignant son alésage avec la canalisation pour un débit ouvert ou perpendiculairement à celle-ci pour une fermeture. La surface de la bille doit épouser parfaitement les sièges, généralement fabriqués en matériaux souples comme le PTFE ou les élastomères, pour assurer une fermeture étanche, souvent conforme aux normes ANSI de classe VI.

Le noyau est exposé en permanence au fluide de procédé, qui peut être abrasif, corrosif ou soumis à des vitesses élevées provoquant l'érosion. Il subit également des contraintes mécaniques dues aux différences de pression, au couple lors de l'actionnement et aux dilatations thermiques. Dans les conceptions à bille flottante, la bille « flotte » entre ses sièges, s'appuyant sur la pression en amont pour assurer l'étanchéité, tandis que les billes montées sur tourillon sont fixes pour assurer la stabilité à haute pression. Quel que soit le type, le matériau du noyau doit résister à ces exigences sans se déformer, se fissurer ou se dégrader.

Les modes de défaillance proviennent souvent du cœur de la vanne : corrosion par piqûres entraînant des fuites, grippage dû à une faible dureté, ou fatigue thermique à des températures extrêmes. Le choix des matériaux a donc un impact direct sur la fiabilité des vannes, les intervalles de maintenance et le coût total de possession. Des normes comme les spécifications API 608 et ASTM définissent les exigences relatives aux matériaux du cœur de la vanne, en mettant l'accent sur les propriétés adaptées aux conditions de service.

En donnant la priorité à la bonne propriété, le noyau non seulement fonctionne mais prolonge également la durée de vie de la vanne dans des environnements difficiles.



Matériaux couramment utilisés pour les noyaux de vannes à boisseau sphérique

Les obus de vannes à boisseau sphérique sont fabriqués à partir d'une gamme variée de matériaux, chacun adapté à des besoins spécifiques. L'acier inoxydable, notamment les nuances SS304, SS316 et SS316L, est le plus répandu en raison de ses propriétés équilibrées. Le SS316 offre une résistance accrue à la corrosion grâce à l'ajout de molybdène, idéal pour les environnements riches en chlorures comme l'eau de mer ou les usines chimiques.

Les aciers inoxydables duplex (par exemple, le 2205) offrent une résistance mécanique et une résistance aux piqûres supérieures pour les applications offshore. L'acier au carbone, tel que l'ASTM A105 ou l'A216 WCB, est privilégié pour les applications non corrosives à haute pression dans le secteur pétrolier et gazier, offrant une excellente résistance mécanique à moindre coût. Cependant, il nécessite des revêtements ou des alliages pour lutter contre l'oxydation.

Les noyaux en laiton et en bronze, alliages de cuivre et de zinc/étain, sont courants dans les systèmes à basse pression à base d'eau en raison de leur usinabilité et de leur résistance modérée à la corrosion, bien que sensibles à la dézincification dans les solutions chlorées. Les matières plastiques comme le PVC, le PP ou le PVDF sont utilisées pour les applications corrosives à basse température dans le traitement de l'eau ou les acides, offrant une inertie chimique mais des performances de pression et de température limitées.

Pour les applications à haute température, des alliages comme l'Inconel ou l'Hastelloy résistent aux températures extrêmes et à la corrosion dans les réacteurs pétrochimiques. Les revêtements en céramique ou en carbure de tungstène améliorent la résistance à l'usure dans les boues abrasives. Le choix repose sur l'équilibre entre propriétés et coût, mais la résistance à la corrosion dicte souvent le choix du matériau de base.



Principales propriétés des matériaux pour les noyaux de valve

Lors de l'évaluation des matériaux pour les obus de vannes à boisseau sphérique, plusieurs propriétés doivent être prises en compte, chacune contribuant à la performance globale. Résistance à la corrosion : Il s'agit de la capacité à résister aux attaques chimiques du fluide, empêchant ainsi la formation de piqûres, la corrosion caverneuse ou la dégradation uniforme. Des matériaux comme l'acier inoxydable excellent dans ce domaine grâce à leurs couches d'oxyde passives. En environnement corrosif, une faible résistance entraîne des pertes de matériau, des fuites et une contamination, problèmes responsables de jusqu'à 60 % des défaillances des équipements chimiques. Des normes comme la NACE MR0175 guident le choix pour les applications acides.

Résistance mécanique : Elle inclut la résistance à la traction, à la limite d'élasticité et à la compression, garantissant que le noyau résiste à la pression sans se déformer. Des matériaux à haute résistance comme l'acier au carbone ou le Duplex sont essentiels pour les classes ANSI 1500+, où les pressions dépassent 250 bars. Cependant, la résistance seule ne suffit pas si la corrosion fragilise la structure au fil du temps.

Dureté et résistance à l'usure : Mesurée selon les échelles Rockwell ou Vickers, la dureté prévient les rayures, le grippage et l'érosion par les particules. Les revêtements en carbure de tungstène atteignent un HRC de 68 à 72 pour les applications en boues. La résistance à l'usure prolonge la durée de vie des fluides dans les écoulements à grande vitesse, mais elle est secondaire si la corrosion expose les points faibles.

Propriétés thermiques : Le coefficient de dilatation thermique, la conductivité et les limites de température influencent les performances en conditions extrêmes. Les matériaux doivent résister à la fragilité à des températures cryogéniques (-196 °C) ou au ramollissement à haute température (jusqu'à 1 035 °C pour le SUS310S). Des discordances au niveau des sièges peuvent entraîner des fuites dues à une dilatation différentielle.

Compatibilité chimique et ductilité : La compatibilité empêche les réactions avec les milieux, tandis que la ductilité autorise une légère déformation sans fissuration. Les plastiques offrent une excellente compatibilité avec les acides, mais manquent de ductilité sous contrainte.

Coût et usinabilité : Bien qu'ils ne soient pas des propriétés de performance, ces éléments influencent le choix. Le laiton est abordable et facile à usiner, mais pour les applications critiques, des alliages plus coûteux sont justifiés. Ces propriétés interagissent, mais la résistance à la corrosion est fondamentale, car la dégradation due à la corrosion amplifie les défaillances dans d'autres domaines.



Pourquoi privilégier la résistance à la corrosion ?

Dans la hiérarchie des propriétés des matériaux des noyaux de vannes à bille , la résistance à la corrosion est primordiale car elle garantit l'intégrité de la vanne contre le mode de défaillance le plus courant et insidieux. Le matériau de la sphère détermine directement sa stabilité à long terme en milieu chimique, et un mauvais choix est une cause majeure de défaillance prématurée. Des industries comme la chimie et le pétrole/gaz sont exposées à des fluides agressifs (acides, sels, H₂S) qui attaquent les métaux non protégés, provoquant des piqûres qui compromettent l'étanchéité et la résistance structurelle.

Par exemple, dans les applications en eau de mer, le laiton peut subir une dézincification, tandis que l'acier inoxydable 316 résiste à la corrosion induite par les chlorures. L'acier au carbone, mécaniquement résistant, s'oxyde rapidement sans protection, ce qui le rend inadapté aux environnements humides. Privilégier la corrosion permet de préserver la forme, l'état de surface et l'étanchéité du noyau, garantissant ainsi résistance et dureté.

Les impacts économiques renforcent ce constat : la corrosion coûte aux industries américaines 276 milliards de dollars par an, en grande partie à cause des défaillances de vannes. Dans les secteurs à enjeux élevés, les fuites provenant de noyaux corrodés peuvent entraîner des risques environnementaux ou des fermetures d'usines. Si la résistance est essentielle à la pression, une bille corrodée s'affaiblit malgré tout. La résistance thermique est importante, mais la corrosion s'accélère à haute température.

Les données d'application le confirment : dans la pétrochimie, l'acier inoxydable ou les alliages sont privilégiés pour la corrosion, contrairement aux matériaux purement résistants. Même en milieu non corrosif, la résistance à la corrosion assure une longue durée de vie face à l'humidité et aux impuretés.



Considérations spécifiques à l'application

La priorité peut varier légèrement selon l'application. Dans les oléoducs haute pression, la résistance mécanique prime sur la résistance à la corrosion de base, privilégiant l'acier au carbone. Pour le GNL cryogénique, la stabilité thermique et la ductilité à basse température sont essentielles, mais avec un acier inoxydable résistant à la corrosion.

Dans les boues abrasives (exploitation minière), la résistance à l'usure grâce à la céramique est primordiale, mais la protection anticorrosion sous-jacente est essentielle. L'industrie agroalimentaire et pharmaceutique privilégie l'acier inoxydable non réactif et résistant à la corrosion pour des raisons d'hygiène. Dans tous les cas, la corrosion reste le principal obstacle.



Intégration avec d'autres composants de vannes

Le matériau du noyau doit s'aligner avec les sièges et le corps. Les sièges souples comme le PTFE s'associent à des billes dures et résistantes à la corrosion pour éviter le grippage. Une sélection complète garantit la compatibilité.

application d'un régulateur de pression de gaz de très haute pureté
application d'un régulateur de pression de gaz de très haute pureté
Conclusion

Lors du choix d'un obus de vanne à boisseau sphérique, privilégiez la résistance à la corrosion pour garantir des performances durables face à divers défis. Cette propriété est essentielle pour minimiser les pannes et les coûts. En évaluant les applications et en appliquant des normes, les ingénieurs peuvent optimiser leurs choix en termes de fiabilité et d'efficacité.
