Comment fonctionne un collecteur de gaz SiH4 ?

Comment fonctionne un collecteur de gaz SiH4 ?

Dans le domaine de la fabrication des semi-conducteurs et du traitement des matériaux avancés, le silane (SiH4) joue un rôle essentiel. Ce gaz incolore et pyrophorique est indispensable au dépôt de couches minces de silicium sur des substrats, permettant ainsi la création de composants microélectroniques complexes. Cependant, la manipulation du SiH4 est complexe en raison de sa grande réactivité : il peut s'enflammer spontanément au contact de l'air et présente des risques de toxicité importants. Afin de maîtriser ces risques tout en garantissant une distribution précise et fiable, des collecteurs de gaz spécialisés sont utilisés. Ces systèmes constituent l'épine dorsale de la distribution de gaz en salles blanches, contrôlant le débit, la pression et la pureté du SiH4, du stockage jusqu'au point d'utilisation.

Un collecteur de gaz SiH4 est un assemblage sophistiqué de tuyaux, de vannes, de régulateurs et de capteurs, conçu pour transporter et réguler le gaz en toute sécurité. Il intègre de multiples composants pour prévenir les fuites, maintenir un approvisionnement constant et intégrer des dispositifs de sécurité contre les accidents. Comprendre le fonctionnement de ces collecteurs est crucial pour les ingénieurs, les techniciens et les professionnels de la sécurité dans des secteurs tels que les semi-conducteurs, le photovoltaïque et les écrans plats. Cet article explore la mécanique des collecteurs de gaz SiH4, en explorant leurs composants, leurs principes de fonctionnement, leurs dispositifs de sécurité, leurs applications et leurs exigences de maintenance. À la fin de cet article, les lecteurs auront acquis une compréhension approfondie de cette technologie essentielle, soulignant la nécessité d'une conception rigoureuse pour manipuler une substance aussi volatile.

L'importance des collecteurs SiH4 est indéniable. Dans la fabrication de semi-conducteurs, où des procédés comme le dépôt chimique en phase vapeur (CVD) exigent une pureté ultra-élevée et un contrôle précis, toute perturbation ou contamination peut entraîner des plaquettes défectueuses et des pertes financières substantielles. Les collecteurs garantissent que le SiH4 est délivré à la pression et au débit adéquats, souvent mélangé à des gaz inertes comme l'azote pour diluer sa concentration et améliorer la sécurité. Alors que l'industrie s'oriente vers des nœuds plus petits et une production plus efficace, les progrès technologiques en matière de collecteurs continuent d'évoluer, intégrant l'automatisation et la surveillance en temps réel.

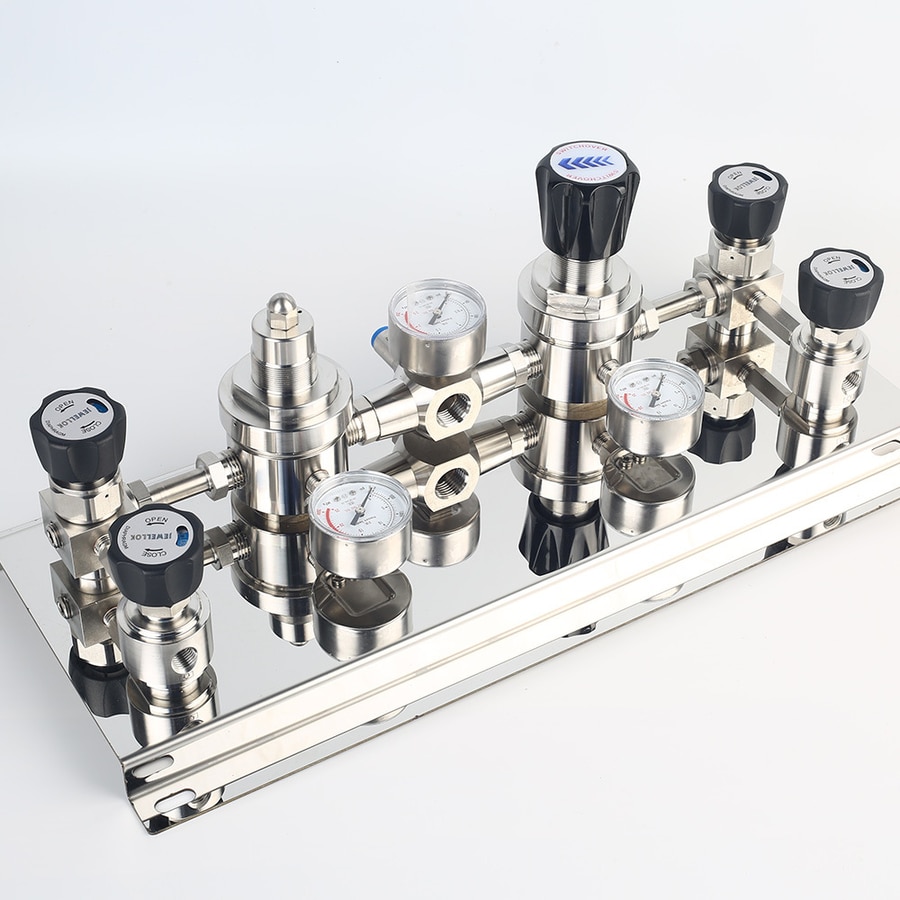

conception de collecteur entièrement automatisée avec des collecteurs de très haute pureté
conception de collecteur entièrement automatisée avec des collecteurs de très haute pureté
Notions de base sur le gaz silane (SiH4)

Le silane, chimiquement appelé tétrahydrure de silicium (SiH4), est un gaz hydrure composé d'un atome de silicium lié à quatre atomes d'hydrogène. Sa structure ressemble à celle du méthane, mais présente des propriétés beaucoup plus réactives. À température ambiante, le SiH4 est un gaz dont le point d'ébullition est de -112 °C et le point de fusion de -185 °C. Sa principale caractéristique est la pyrophoricité : il s'auto-enflamme dans l'air à des concentrations comprises entre 1.37 % et 96 % vol., sans source d'inflammation. Cette large plage d'inflammabilité le rend extrêmement dangereux, car même de petites fuites peuvent provoquer des incendies ou des explosions.

Dans les applications industrielles, le SiH4 est généralement fourni dans des bouteilles de gaz comprimé en acier ou en aluminium haute résistance, souvent d'une capacité comprise entre 10 et 50 litres. Le gaz est stocké à des pressions allant jusqu'à 1 500 psi, et les bouteilles sont équipées de vannes spéciales pour éviter toute fuite accidentelle. Le niveau de pureté est crucial ; le SiH4 de qualité électronique dépasse 99.999 % de pureté afin d'éviter les impuretés susceptibles de compromettre les performances des semi-conducteurs.

La toxicité ajoute un autre facteur de préoccupation. Le SiH4 est hautement toxique par inhalation, avec une CL50 (concentration létale pour 50 % des sujets testés) d'environ 9 600 ppm chez le rat sur quatre heures. L'exposition peut provoquer une irritation respiratoire, des maux de tête et, dans les cas graves, un œdème pulmonaire. Les effets à long terme incluent une silicose potentielle due au dépôt de silicium dans les poumons. Compte tenu de ces risques, la manipulation du SiH4 nécessite le respect de réglementations strictes, telles que celles de l'OSHA et de la NFPA, qui imposent des systèmes fermés et le port d'équipements de protection individuelle.

La réactivité du SiH4 provient de la faiblesse des liaisons Si-H, qui se rompent facilement pour former des siloxanes ou du dioxyde de silicium lorsqu'elles sont exposées à l'oxygène ou à l'humidité. Cette propriété est exploitée en fabrication, mais nécessite des environnements inertes pendant le stockage et le transport. Des mélanges avec de l'azote ou de l'hélium sont courants pour réduire l'inflammabilité, généralement à des concentrations inférieures à 2 % de SiH4 afin de rester en dessous de la limite inférieure d'explosivité.



Aperçu des collecteurs de gaz dans l'industrie des semi-conducteurs

Dans les usines de semi-conducteurs , les collecteurs de gaz sont des plateformes de distribution centralisées qui gèrent plusieurs gaz, notamment des toxiques comme le SiH4, des corrosifs comme le HCl et des inertes comme l'Ar. Pour le SiH4 en particulier, le collecteur est souvent installé dans une armoire à gaz ou un bunker afin de l'isoler de la zone de production principale. Ces systèmes sont conçus pour une haute fiabilité, avec une redondance permettant de garantir un approvisionnement continu lors des changements de bouteilles.

Une configuration typique comprend un collecteur source relié aux cylindres, un collecteur de distribution pour plusieurs sorties et des panneaux de contrôle pour l'automatisation. Dans les usines de semi-conducteurs, les collecteurs alimentent des outils de traitement tels que les réacteurs CVD, où le SiH4 se décompose à haute température (environ 600-800 °C) pour déposer des couches de silicium. Le rôle du collecteur est de réguler la pression entre les niveaux des cylindres (élevés) et les exigences de l'outil (faibles, souvent de 10 à 50 psi), tout en maintenant la pureté grâce à des tubes en acier inoxydable électropoli pour minimiser la génération de particules.

Les collecteurs peuvent être manuels, semi-automatiques ou entièrement automatiques. Les systèmes manuels nécessitent l'intervention d'un opérateur pour le changement de bouteilles, tandis que les systèmes automatiques utilisent des capteurs de pression pour une commutation fluide entre les bancs. Pour le SiH4, la commutation automatique est privilégiée afin de minimiser l'exposition humaine. L'intégration aux systèmes de gestion des installations permet une surveillance à distance, améliorant ainsi l'efficacité opérationnelle.



Composants du collecteur de gaz SiH4

Le collecteur de gaz SiH4 comprend plusieurs composants interconnectés, chacun remplissant une fonction spécifique dans la manipulation du gaz.

1. Bouteilles de gaz et raccords : La principale source de gaz est constituée de bouteilles remplies de SiH4 comprimé. Les raccords sont conformes aux normes CGA (Compressed Gas Association), comme le CGA 350 pour le silane, afin de garantir la compatibilité et l'étanchéité. Des orifices restrictifs sont souvent installés au niveau du robinet de la bouteille pour limiter le débit et éviter ainsi les fuites rapides pouvant entraîner des explosions.

2. Régulateurs de pression : Ils réduisent la pression élevée du cylindre à des niveaux utilisables. Les régulateurs à deux étages sont courants pour un contrôle précis, le premier étage abaissant la pression à une valeur intermédiaire et le second l'ajustant avec précision. Des matériaux comme l'acier inoxydable 316L résistent à la corrosion due aux produits de décomposition potentiels.

3. Vannes : Diverses vannes contrôlent le débit de gaz. Les vannes d'isolement ferment les sections pour la maintenance, les clapets anti-retour empêchent le reflux et les vannes pneumatiques automatisent les opérations grâce à l'air comprimé. Les vannes de surpression (EFV) s'activent si le débit dépasse un seuil, indiquant une fuite.

4. Panneaux de distribution : L'assemblage principal où se connectent plusieurs bouteilles. Un panneau de distribution à vannes (VMP) permet de commuter entre les bouteilles actives et de réserve. Pour le SiH4, ces panneaux sont souvent enfermés dans des armoires ventilées à dépression pour contenir les fuites.

5. Systèmes de purge : Essentielles pour la sécurité, les conduites de purge utilisent un gaz inerte (par exemple, N₂) pour rincer le système avant et après le changement de bouteille, éliminant ainsi le SiH₂ résiduel et empêchant toute entrée d'air. Des générateurs de vide ou des éjecteurs facilitent l'évacuation.

6. Filtres et purificateurs : les filtres au point d’utilisation éliminent les particules, tandis que les purificateurs éliminent l’humidité et l’oxygène, qui pourraient réagir avec SiH4.

7. Capteurs et équipements de surveillance : Les transducteurs de pression, les débitmètres et les détecteurs de gaz surveillent les paramètres. Les détecteurs de flamme UV/IR détectent l'inflammation, tandis que les détecteurs de gaz toxiques alertent en cas de fuite.

Ces composants sont soudés ou soudés orbitalement afin de minimiser les joints et de réduire les risques de fuite. L'ensemble du système est soumis à des tests d'étanchéité à l'hélium à des débits inférieurs à 10^-9 atm-cc/s.



Principe de fonctionnement du collecteur de gaz SiH4

Le fonctionnement d'un collecteur de gaz SiH4 suit une séquence structurée afin de garantir une distribution sûre et efficace.

Tout d'abord, les bouteilles sont raccordées au collecteur dans une chambre à gaz ou un bunker. Le système est d'abord purgé à l'azote pour chasser l'air. Une fois le système sécurisé, la vanne de la bouteille est ouverte, permettant au SiH4 de s'écouler dans le régulateur, où la pression est abaissée.

Dans un collecteur de commutation automatique, les capteurs de pression détectent lorsque la bouteille active est presque vide (par exemple, en dessous de 100 psi). Le système bascule alors vers la bouteille de réserve via des électrovannes, déclenchant une alarme de remplacement. Pendant la commutation, une brève purge assure la continuité.

Le gaz traverse ensuite des filtres et des régulateurs de débit, qui utilisent des régulateurs de débit massique (MFC) pour un dosage précis, souvent en centimètres cubes par minute (SCCM). Le collecteur distribue le gaz vers plusieurs lignes, chacune équipée de vannes d'isolement pour le contrôle individuel des outils.

La purge est essentielle : avant de déconnecter une bouteille, la ligne est vidée et remplie de N₂ à plusieurs reprises. Ce cycle élimine les résidus de SiH₂, empêchant ainsi l'auto-inflammation au contact de l'air.

Lors de la livraison, le SiH4 peut être mélangé à des gaz vecteurs dans un collecteur de mélange pour des recettes spécifiques. Le gaz atteint la chambre de traitement, où il est chauffé ou activé par plasma pour le dépôt.

Le système de contrôle, souvent basé sur un automate programmable (API), surveille les variables. En cas d'anomalies telles que des chutes de pression ou des fuites, des vannes d'arrêt d'urgence (VAU) isolent la source.

Ce principe garantit des temps d'arrêt minimes, avec des collecteurs prenant en charge les opérations 24h/24 et 7j/7 dans les usines.



Caractéristiques de sécurité des collecteurs de gaz SiH4

Compte tenu des dangers du SiH4, les collecteurs intègrent des dispositifs de sécurité multicouches.

1. Enceinte et ventilation : Les armoires à gaz maintiennent une pression négative avec des débits d'évacuation de 200 à 300 pi³/min, diluant ainsi les fuites potentielles en dessous des limites d'inflammabilité. Des épurateurs traitent les gaz d'échappement pour neutraliser le silane.

2. Systèmes de détection : La surveillance continue utilise des capteurs électrochimiques pour le SiH4 à des niveaux ppm, avec des alarmes à 5 ppm (TLV). Des détecteurs de flamme déclenchent des arrêts dès l'allumage.

3. Isolation d'urgence : Les vannes ESV pneumatiques se ferment automatiquement en cas d'alarme, isolant ainsi le collecteur. Des alimentations redondantes assurent le fonctionnement en cas de panne.

4. Restriction du débit : les orifices limitent les taux de libération à moins de 1 scfm, ce qui laisse le temps de réagir.

5. Extinction des incendies : les systèmes à poudre chimique ou au CO2 éteignent les incendies sans réagir avec SiH4.

6. Verrouillages et alarmes : les portes se verrouillent pour empêcher leur ouverture pendant le fonctionnement ; des alarmes sonores/visuelles avertissent le personnel.

7. Protection personnelle : Bien que ne faisant pas partie du collecteur, les protocoles incluent un appareil respiratoire autonome et une formation.

Ces fonctionnalités sont conformes aux codes tels que NFPA 318, minimisant ainsi les risques.



Applications des collecteurs de gaz SiH4

Principalement dans les semi-conducteurs pour le dépôt de polysilicium, de silicium amorphe et de nitrure de silicium. Dans les cellules solaires pour les systèmes photovoltaïques à couches minces. Également dans les écrans plats et les laboratoires de recherche sur les nanomatériaux.



Maintenance et bonnes pratiques

Des inspections régulières permettent de détecter les fuites, d'étalonner les capteurs trimestriellement et de remplacer les composants annuellement. Les bonnes pratiques incluent la formation des opérateurs, les exercices d'urgence et l'utilisation de matériaux compatibles.



Systèmes de collecteurs de changement de gaz spéciaux
Systèmes de collecteurs de changement de gaz spéciaux
Conclusion

Les collecteurs de gaz SiH4 illustrent l'ingéniosité de l'ingénierie dans la manipulation de matières dangereuses. Grâce à des composants robustes, des commandes précises et une sécurité avancée, ils favorisent l'innovation dans les industries de haute technologie. Face à la demande croissante, les futurs collecteurs pourraient intégrer l'IA pour la maintenance prédictive, améliorant ainsi encore la fiabilité.
