Dans le domaine des applications industrielles et scientifiques, la gestion des gaz spéciaux – substances de haute pureté comme l'hélium, l'argon, l'azote et divers mélanges gazeux – joue un rôle essentiel pour garantir l'efficacité opérationnelle, la qualité des produits et la sécurité au travail. Les collecteurs de gaz spéciaux constituent l'épine dorsale des systèmes de distribution de gaz, facilitant le transfert fluide de ces gaz des bouteilles de stockage aux points d'utilisation. Conçus pour traiter des gaz dont la pureté dépasse souvent 99.999 %, ces systèmes sont indispensables dans des secteurs tels que la fabrication de semi-conducteurs, l'industrie pharmaceutique, les laboratoires et la pétrochimie.

Le titre « Collecteur de gaz spéciaux : distribution précise et sécurité antidéflagrante » met en avant deux aspects essentiels : la précision de la distribution des gaz et des mesures de sécurité robustes, notamment celles conçues pour atténuer les risques d’explosion. Une distribution précise garantit une pression et un débit constants, évitant ainsi les interruptions susceptibles de compromettre des procédés tels que la découpe laser ou la synthèse chimique. Parallèlement, les caractéristiques antidéflagrantes permettent de gérer les risques inhérents à la manipulation de gaz inflammables, comburants ou toxiques, grâce à des conceptions qui limitent les risques d’inflammation et préviennent les défaillances catastrophiques.

Avec l'évolution des industries, la demande de collecteurs de gaz de pointe a explosé. Par exemple, les systèmes de commutation automatique minimisent les temps d'arrêt en alternant facilement entre les sources de gaz, tandis que les protocoles de sécurité intégrés, comme la détection des fuites et les alarmes, améliorent la fiabilité. Conformément aux normes industrielles, ces collecteurs doivent être conformes aux réglementations telles que les normes ISO 7291 et SEMI S2, garantissant ainsi le respect de critères rigoureux de pureté et de sécurité. Cet article explore les subtilités des collecteurs de gaz spéciaux, en explorant leur conception, leurs caractéristiques, leurs applications et l'équilibre crucial entre précision et sécurité.

L'évolution de ces systèmes reflète des avancées technologiques plus larges. Les premiers collecteurs étaient manuels et sujets aux erreurs humaines, mais les versions modernes intègrent l'automatisation, la télémétrie et des matériaux résistants aux explosions. Dans les environnements dangereux, où des gaz comme l'ammoniac ou le chlorure d'hydrogène sont utilisés, les collecteurs antidéflagrants sont non seulement préférables, mais essentiels, car ils réduisent les risques dans les zones classées selon des normes telles que DIN EN ISO 80079-36. L'examen de ces éléments permet de comprendre comment les collecteurs de gaz spéciaux contribuent à des opérations plus sûres et plus efficaces dans divers domaines.

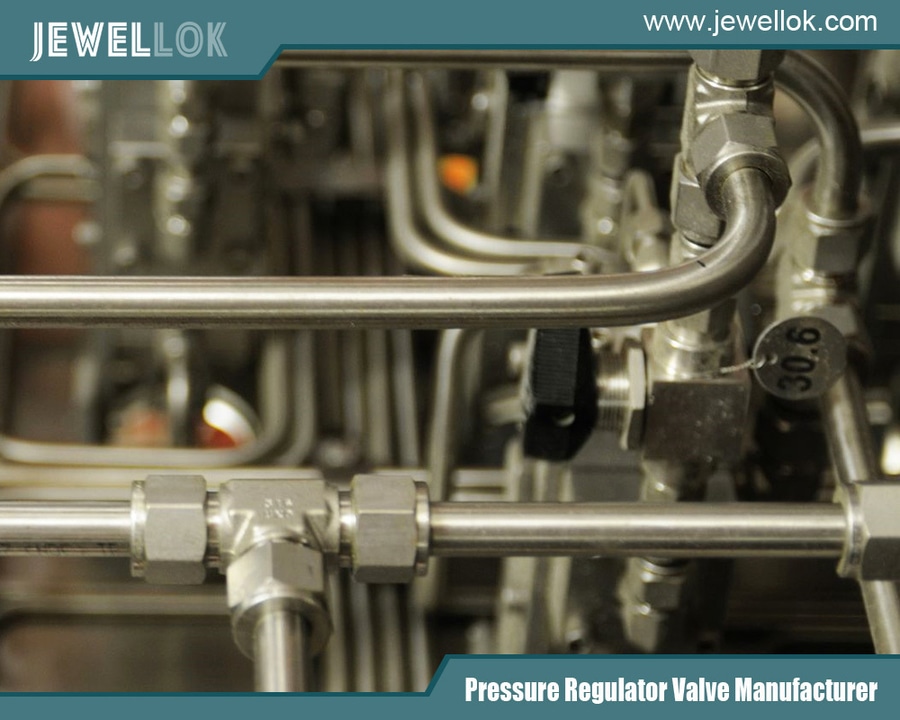

application d'un régulateur de pression de gaz de très haute pureté
Qu'est-ce qu'un collecteur de gaz spécial?

Un collecteur de gaz spéciaux est un ensemble sophistiqué de vannes, de régulateurs, de manomètres et de tuyauteries, conçu pour contrôler et distribuer des gaz de haute pureté provenant de plusieurs bouteilles ou de sources en vrac vers les équipements des utilisateurs finaux. Contrairement aux systèmes de distribution de gaz standard, ces collecteurs sont conçus pour les gaz spéciaux, qui nécessitent une pureté ultra-élevée afin d'éviter toute contamination susceptible de compromettre les processus sensibles. Ils comprennent généralement des raccords d'entrée pour les bouteilles de gaz, des régulateurs de pression pour abaisser les pressions élevées des bouteilles et des conduites de sortie pour la distribution. Les types de collecteurs varient selon les besoins de l'application. Les collecteurs à commutation automatique, tels que les modèles S7000 et S9000, assurent une alimentation ininterrompue en basculant automatiquement d'une batterie primaire épuisée vers une batterie de réserve lorsque la pression descend en dessous d'un seuil.

Ces manifolds sont idéaux pour les bouteilles de gaz comprimé et sont équipés de composants tels que des clapets anti-retour pour éviter les retours d'eau et des régulateurs de ligne pour une pression de refoulement stable. Les manifolds à deux étages, comme la série DruvaPUR 20 m³, offrent une précision accrue grâce à deux niveaux de régulation : le premier réduit considérablement la pression d'entrée, tandis que le second ajuste finement la pression de sortie pour une régulation constante. Cette conception est particulièrement adaptée aux gaz purs, inertes et oxydants jusqu'à un degré de pureté de 3.

Les collecteurs pour bouteilles de liquide, tels que les modèles SLIQ et S7000L, sont adaptés aux applications cryogéniques et intègrent des circuits d'économie de gaz pour exploiter le gaz d'évaporation des réserves, minimisant ainsi le gaspillage. Les systèmes en vrac, comme la gamme Megaturion™, traitent de grands volumes de gaz dangereux comme le NH₃ ou le HCl, grâce à des contrôleurs PLC pour une distribution automatisée. Les collecteurs mono-étagés offrent des configurations plus simples pour les besoins à faible débit, tandis que les panneaux de gaz de laboratoire comme la série 3500 offrent une régulation modulaire au point d'utilisation pour les environnements intérieurs.

Les matériaux sont essentiels : le laiton, l'acier inoxydable (souvent 316L pour sa résistance à la corrosion) et les joints comme le Téflon ou le Viton garantissent la compatibilité avec divers gaz. Les raccordements sont conformes aux normes CGA et les manomètres surveillent les pressions avec précision. Globalement, ces collecteurs transforment une gestion des gaz potentiellement chaotique en un processus simplifié et fiable, s'adaptant aux exigences industrielles spécifiques.



Fonctionnalités de distribution précises

La précision de la distribution de gaz est primordiale pour les applications où même des fluctuations minimes peuvent entraîner des défauts ou des inefficacités. Les manifolds pour gaz spéciaux y parviennent grâce à une combinaison de composants avancés et à une conception intelligente, garantissant des débits, des pressions et des niveaux de pureté constants. Le système de régulation est au cœur d'une distribution précise. Les régulateurs à deux étages, comme ceux des manifolds haute pureté, offrent une excellente stabilité de pression en réduisant la variabilité à la source. Par exemple, avec des pressions d'entrée allant jusqu'à 300 bars, la distribution peut être maintenue à des niveaux précis, entre 2 et 14 bars, supportant des débits d'azote de 20 m³/h. Les mécanismes de commutation automatique améliorent cette performance en surveillant les pressions des bancs et en commutant en toute fluidité, souvent via une simple commande à bouton ou levier désignant les côtés primaire et réserve. Cela évite les interruptions, un élément crucial dans les processus continus comme la fabrication de semi-conducteurs.

Les clapets anti-retour et les vannes d'arrêt optimisent la distribution en orientant le flux de manière unidirectionnelle et en permettant l'isolement de sections pour la maintenance sans arrêt du système. Dans les systèmes de vrac, les contrôleurs PLC GigaGuard™ avec interfaces tactiles permettent des réglages en temps réel, optimisant ainsi la distribution pour les débits élevés. Les fonctions de télémétrie, comme la surveillance sans fil de la série SX®, signalent les niveaux et les pressions de gaz à distance, permettant ainsi une maintenance prédictive pour une précision optimale.

Pour les gaz liquides, des fonctionnalités telles que le circuit économiseur de gaz des collecteurs cryogéniques exploitent la pression résiduelle des réserves, garantissant une utilisation efficace et une distribution précise. Les systèmes à balance automatisent le remplissage pondéral, garantissant ainsi la précision du remplissage des vases Dewar. Dans les installations spécialisées, les économiseurs réduisent les pertes de gaz lors des transitions, tandis que les modules de contrôle amovibles permettent des mises à niveau sans perturber la distribution. Les avantages de ces fonctionnalités sont multiples : la réduction des changements de bouteilles diminue les coûts de main-d'œuvre, la réduction des déchets favorise la durabilité et la distribution constante améliore les rendements des procédés. Dans l'industrie pharmaceutique, des collecteurs précis préviennent la contamination lors de la croissance des cultures, tandis que dans les lasers, ils maintiennent la qualité du faisceau. Les collecteurs avancés intègrent également des éléments chauffants pour éviter le gel dans les systèmes au CO2, garantissant ainsi la stabilité du débit. Globalement, ces innovations rendent les collecteurs de gaz spéciaux indispensables aux industries de précision, transformant la gestion complexe des gaz en une science fiable.



Caractéristiques de sécurité mettant l'accent sur la conception antidéflagrante

La sécurité est la pierre angulaire de la conception des collecteurs de gaz spéciaux, compte tenu des risques associés aux gaz haute pression, inflammables ou toxiques. Ces systèmes intègrent plusieurs niveaux de protection, du choix des matériaux aux dispositifs de sécurité automatisés, avec une attention particulière portée aux configurations antidéflagrantes pour les environnements dangereux. L'étanchéité est essentielle, souvent assurée par des membranes en Hastelloy/Elgiloy qui assurent une fermeture étanche et empêchent les fuites de gaz. Des soupapes de décharge intégrées côté refoulement évacuent la surpression, tandis que des clapets anti-retour aux entrées bloquent le flux inverse. Des systèmes d'alarme, tels que la détection de fuite 24h/XNUMX dans les collecteurs avancés, surveillent les anomalies et déclenchent des alertes par SMS ou télémétrie. Les alarmes temporisées permettent de brèves fluctuations sans arrêts inutiles, conciliant ainsi sécurité et continuité opérationnelle.

Les conceptions antidéflagrantes renforcent la sécurité dans les environnements instables. Des options comme le code EX sur certains collecteurs incluent des boîtiers et des alarmes antidéflagrants, certifiés pour une utilisation en zones classées. Ces derniers sont conformes aux normes DIN EN ISO 80079-36 et IEC TS 60079-32-1, permettant un fonctionnement en zones EX 1 et 2 avec des gaz des groupes de risque I à IIC. Des matériaux comme l'acier inoxydable 316L résistent à la corrosion et à l'inflammation, tandis que les tests de charge électrostatique préviennent les explosions provoquées par des étincelles. Dans les systèmes de distribution de gaz dangereux, la conformité SEMI S2 garantit une sécurité complète, avec notamment des boutons d'arrêt d'urgence et des verrouillages contrôlés par PLC. La séparation des batteries permet une ventilation et une purge sécurisées d'un côté pendant que l'autre fonctionne, réduisant ainsi les risques d'exposition. Pour les applications médicales et de laboratoire, les conceptions modulaires facilitent une installation intérieure sûre, avec des pressostats indiquant les faibles réserves.

Les fonctionnalités supplémentaires incluent les tests d'inflammation à l'O2 conformément à la norme EN ISO 10297, garantissant la résistance des composants aux contraintes oxydatives. La télémétrie sans fil offre une surveillance en temps réel, permettant des interventions proactives. Ces mesures atténuent les risques et protègent le personnel et les équipements. Dans les usines pétrochimiques, les collecteurs antidéflagrants préviennent les incidents liés aux gaz inflammables, tandis que dans les semi-conducteurs, ils protègent contre les fuites toxiques. En privilégiant ces fonctionnalités, les fabricants garantissent que les collecteurs distribuent les gaz avec précision et respectent les normes de sécurité les plus strictes.



Applications et études de cas

Les collecteurs de gaz spéciaux sont largement utilisés dans les industries où la pureté et la fiabilité des gaz sont primordiales. Dans la fabrication de semi-conducteurs, les systèmes de distribution en vrac comme Megaturion™ acheminent des gaz tels que l'AsH₃ pour les procédés de dopage, garantissant une pureté ultra-élevée et évitant ainsi les défauts des puces. Les commutations automatiques minimisent les temps d'arrêt, un facteur critique pour un fonctionnement continu (24 h/24 et 7 j/7). Dans les industries pharmaceutiques et les laboratoires, les collecteurs alimentent les cultures cellulaires et les instruments d'analyse. La série SX® avec détection de fuites est idéale pour la recherche militaire, où la précision est essentielle pour prévenir les échecs expérimentaux.

Les applications médicales incluent la distribution d'oxygène et de protoxyde d'azote, grâce à des collecteurs assurant une alimentation sûre et constante des blocs opératoires. Les secteurs pétrochimique et automobile utilisent des collecteurs à deux étages pour la découpe laser et les procédés plasma, où un débit précis améliore la qualité de la découpe. Une étude de cas réalisée dans une usine de semi-conducteurs a montré que la mise en œuvre de collecteurs antidéflagrants réduisait les taux d'incidents de 40 %, grâce à des alarmes intégrées et à une construction robuste. Les applications agricoles, comme l'enrichissement en CO2 dans les serres, bénéficient de collecteurs spécialisés qui maintiennent des niveaux de gaz optimaux pour la croissance des plantes. Globalement, ces systèmes s'adaptent à divers besoins, favorisant l'efficacité et la sécurité.



Installation, maintenance et meilleures pratiques

Une installation correcte commence par une évaluation du site, afin de garantir la compatibilité avec les types de gaz et les conditions environnementales. Les collecteurs doivent être montés solidement, avec des plaques fendues pour plus de facilité, et raccordés via des raccords CGA. Une installation professionnelle comprend les tests de pression et l'étalonnage.

La maintenance comprend des inspections régulières pour détecter les fuites, la précision des jauges et le fonctionnement des vannes. La télémétrie facilite la maintenance prédictive, tandis que les conceptions modulaires permettent le remplacement des composants sans arrêt complet. Les bonnes pratiques incluent la formation des opérateurs, le respect des protocoles de purge et la planification de certifications annuelles pour garantir le respect des normes de sécurité.


Fabricants de régulateurs de pression en Chine
Conclusion

Les manifolds pour gaz spéciaux incarnent la fusion de la précision et de la sécurité dans la manipulation des gaz. Grâce à des fonctionnalités telles que les commutations automatiques, la régulation à deux étages et la conception antidéflagrante, ils assurent une distribution fiable tout en réduisant les risques. À mesure que les industries progressent, ces systèmes continueront d'évoluer, garantissant des opérations plus sûres et plus efficaces dans le monde entier.
