Comment les fabricants de vannes à membrane industrielles peuvent-ils optimiser leurs vannes pour une utilisation dans des industries de haute pureté telles que les industries pharmaceutiques et des semi-conducteurs ?

Comment les fabricants de vannes à membrane industrielles peuvent-ils optimiser leurs vannes pour une utilisation dans des industries de haute pureté telles que les industries pharmaceutiques et des semi-conducteurs ?

Les vannes à membrane industrielles sont des composants essentiels des systèmes de contrôle des fluides, notamment dans les environnements exigeant une pureté et une précision élevées. Leur fonctionnement repose sur une membrane flexible qui isole le fluide de process du mécanisme de la vanne, empêchant ainsi toute contamination et garantissant une fermeture fiable. La membrane, généralement en élastomère comme le PTFE ou l'EPDM, se déforme pour ouvrir ou fermer le passage du fluide, ce qui rend ces vannes idéales pour la manipulation de fluides corrosifs, visqueux ou chargés de particules.

Un aspect crucial de la conception des vannes à membrane est la gestion du « volume mort » ou « espace mort » au sein de la cavité de la vanne. Le volume mort désigne les zones stagnantes où le fluide peut s'accumuler sans être évacué lors du fonctionnement normal. Ceci peut engendrer des problèmes tels que la contamination, la prolifération bactérienne, un nettoyage inefficace et une baisse des performances du système. Dans les industries de haute pureté comme l'industrie pharmaceutique et celle des semi-conducteurs, la minimisation du volume mort est primordiale pour préserver l'intégrité du produit, se conformer aux normes réglementaires et optimiser l'efficacité opérationnelle.

En 2025, les fabricants de vannes à membrane industrielles ont adopté diverses mesures d'optimisation de conception pour réduire le volume mort. Ces innovations découlent des progrès réalisés en science des matériaux, en dynamique des fluides numérique (CFD) et en techniques de fabrication. Cet article explore ces mesures en détail et examine leur impact significatif sur l'applicabilité des vannes à membrane dans les secteurs pharmaceutique et des semi-conducteurs. En nous appuyant sur des études industrielles récentes et des développements technologiques, nous analyserons comment ces optimisations permettent non seulement de réduire le volume mort, mais aussi d'améliorer les performances des vannes dans des applications exigeantes. La discussion est structurée de manière à offrir une compréhension globale, étayée par des analyses d'experts et des exemples concrets.

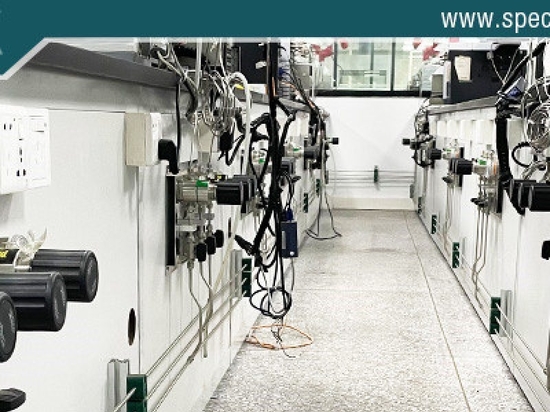

Régulateur et vannes de débitmètre de gaz argon
Régulateur et vannes de débitmètre de gaz argon


Comprendre le volume mort dans les vannes à membrane

Le volume mort des vannes à membrane provient principalement de la configuration géométrique du corps de vanne et de l'interaction de la membrane avec celui-ci. Dans les conceptions traditionnelles, telles que les vannes à déversoir ou à passage direct, des poches ou des interstices se forment à l'endroit où la membrane rencontre le siège ou les parois du corps. Ces zones retiennent le fluide résiduel, qui peut se mélanger aux lots suivants et entraîner une contamination croisée. Par exemple, dans une vanne à membrane à déversoir standard, le déversoir crée une barrière qui, tout en assurant une excellente étanchéité, peut engendrer de petits espaces morts sur les bords.

Les conséquences d'un volume mort élevé sont multiples. Dans les systèmes de production, il accroît le risque de prolifération microbienne, notamment dans l'industrie biopharmaceutique où la stérilité est impérative. Il entrave également les procédés de nettoyage en place (NEP) et de stérilisation en place (SEP), car les résidus piégés nécessitent des cycles de nettoyage plus intensifs, entraînant une consommation accrue de temps, d'eau et de produits chimiques. Quantitativement, des volumes morts de quelques microlitres seulement peuvent compromettre les exigences d'ultra-haute pureté (UHP) dans le secteur des semi-conducteurs, où même des traces d'impuretés peuvent ruiner la production de plaquettes.

Les fabricants quantifient le volume mort à l'aide de paramètres tels que le volume de rétention ou le volume interne mouillé, souvent mesurés en microlitres (µL). L'optimisation vise à réduire ce volume à un niveau quasi nul, certaines conceptions avancées permettant des réductions de 50 à 80 %. Parmi les facteurs influençant le volume mort figurent la taille de la vanne, l'élasticité du matériau, les pressions nominales et la géométrie du circuit d'écoulement. En le minimisant, les vannes deviennent plus efficaces, plus durables et conformes aux normes telles que l'ASME BPE (Équipements de bioprocédés) et les réglementations de la FDA.





Mesures d'optimisation de la conception pour minimiser le volume mort

Les fabricants de vannes à membrane industrielles mettent en œuvre diverses stratégies de conception sophistiquées afin de minimiser le volume mort. Ces mesures s'appuient sur l'analyse par éléments finis (AEF), des essais expérimentaux et les retours d'expérience des utilisateurs finaux dans des secteurs à forts enjeux. Nous présentons ci-dessous les optimisations les plus couramment adoptées, en soulignant leurs mécanismes et leurs avantages.



Conception optimisée de la cavité et de la génératrice
Une approche courante consiste à redessiner la forme de la cavité de la vanne, une technique souvent appelée optimisation de la génératrice, c'est-à-dire la courbe qui définit le profil de la cavité. Les cavités traditionnelles peuvent présenter des contours irréguliers créant des zones mortes. Les fabricants utilisent désormais des simulations CFD pour optimiser la géométrie interne, garantissant ainsi des transitions fluides et des creux minimaux.

Par exemple, les recherches sur les systèmes à membrane haute pression proposent une méthode d'adaptation du volume de la cavité qui tient compte de la compressibilité du fluide. Dans une étude, une conception intégrant un piston hydraulique mobile ajuste dynamiquement le volume de la cavité, exploitant les propriétés de l'huile hydraulique pour atteindre une phase de « pression nulle » en fonctionnement. Ceci réduit le volume mort en optimisant l'espace de la cavité, les résultats expérimentaux montrant des gains d'efficacité volumétrique de 0.19 à 0.64 dans des scénarios de très haute pression. Ces optimisations permettent également de réduire les contraintes radiales de 8 à 13.9 %, prolongeant ainsi la durée de vie de la membrane.

En pratique, des entreprises comme Saunders® appliquent ce procédé aux vannes aseptiques, en usinant les corps à partir de barres solides pour éliminer les soudures internes et les crevasses, réduisant ainsi les volumes de rétention.



Configurations de vannes en tandem et en grappe
Les vannes tandem intègrent une vanne principale et une vanne d'accès secondaire, minimisant ainsi les zones mortes (courts tronçons de tuyauterie stagnants). Cette conception réduit de moitié, voire plus, le nombre de raccords, de membranes et de soudures, diminuant directement le volume mort. Par exemple, les vannes tandem usinées offrent une géométrie compacte avec des angles d'auto-vidange (2 à 3 degrés), garantissant une évacuation complète du fluide.

Ces configurations optimisent le drainage en orientation verticale et horizontale, grâce notamment à des repères facilitant l'alignement lors de l'installation. En personnalisant les groupes de vannes pour des procédés spécifiques, les fabricants respectent les normes ASME BPE et réduisent les risques de contamination dans les systèmes multiports.



Matériaux pour sièges de soupapes et diaphragmes en élastomère souple
Le choix de matériaux innovants, comme l'utilisation de perfluoroélastomères souples (FFKM) pour les sièges de soupape, permet à la membrane de se comprimer entièrement contre le corps, éliminant ainsi les espaces résiduels. Les sièges rigides classiques laissent des volumes résiduels (par exemple, 87 μL), tandis que les modèles souples les réduisent à 34 μL, voire moins. Cette approche « zéro volume mort » prévient la contamination croisée et accélère le rinçage, un point crucial pour les instruments d'analyse.

De plus, les membranes à rétraction positive des vannes à membrane de grande capacité (BDV) minimisent la surface et le piégeage des particules, réduisant ainsi le volume mort. Les fabricants optimisent la flexibilité et l'épaisseur de la membrane afin d'assurer une étanchéité optimale tout en minimisant la distorsion de la cavité.



Technologies alternatives et conceptions hybrides
Certains fabricants délaissent les membranes traditionnelles au profit d'alternatives comme les vannes à joint à lèvres purgées (PLSV), qui éliminent le volume mort et les pertes de charge inhérents aux membranes. La vanne PLSV utilise un insert rigide, évitant ainsi la déformation élastique et la formation de poches, ce qui garantit des valeurs de référence stables et des mesures précises.

Les optimisations hybrides comprennent des surfaces électropolies (jusqu'à une finition de 10 Ra) et un nombre réduit de composants dans les systèmes, comme on le voit dans les vannes de chromatographie où la rétention est divisée par deux.



Optimisations des entrées/sorties et de l'actionnement
Le positionnement précis des entrées et sorties est synchronisé avec le mouvement du diaphragme, optimisant ainsi la dynamique des fluides. Des actionneurs pneumatiques ou électriques à commande précise minimisent la surcompression, préservant l'intégrité de la cavité. La conception basse pression contribue également à la réduction du volume mort en optimisant le flux dans l'ensemble du système.

Ces mesures permettent collectivement de réduire le volume mort de 50 à 90 %, selon l'application, améliorant ainsi la fiabilité et les intervalles de maintenance.





Impact sur l'applicabilité dans l'industrie pharmaceutique

Dans le secteur pharmaceutique, où les procédés impliquent des produits biologiques, des vaccins et des injectables stériles, les vannes à membrane à faible volume mort améliorent considérablement leur applicabilité en atténuant les risques de contamination et en rationalisant les opérations.

La fabrication pharmaceutique exige le respect des BPF (Bonnes Pratiques de Fabrication) et de la norme USP Classe VI. Un volume mort important peut favoriser la prolifération bactérienne et entraîner des échecs de lots coûteux. Des conceptions optimisées, comme les vannes à déversoir à faible volume mort, réduisent la croissance bactérienne en minimisant le piégeage du milieu. Ceci permet un nettoyage en place (NEP) et une stérilisation en place (SEP) efficaces, où des vannes tandem autonettoyantes garantissent une stérilisation complète sans résidus.

Pour les procédés de bioprocédés tels que la fermentation et la purification, les vannes à volume mort nul préviennent la contamination croisée entre les lots, améliorant ainsi le rendement et la pureté. Une étude de cas sur les systèmes de chromatographie a démontré que la réduction des volumes morts augmentait les rendements en éliminant les zones de stagnation. Cette optimisation permet de réduire les volumes d'échantillon, diminuant ainsi les coûts de développement des médicaments.

De plus, sur les lignes de remplissage aseptique, le faible volume mort permet des cycles plus rapides et une meilleure évolutivité. Les fabricants font état de réductions de 15 à 30 % des temps de nettoyage, ce qui améliore la durabilité en diminuant la consommation d'eau. Globalement, ces vannes élargissent leur champ d'application aux thérapies de pointe comme la thérapie cellulaire et génique, où la pureté est essentielle.





Impact sur l'applicabilité dans l'industrie des semi-conducteurs

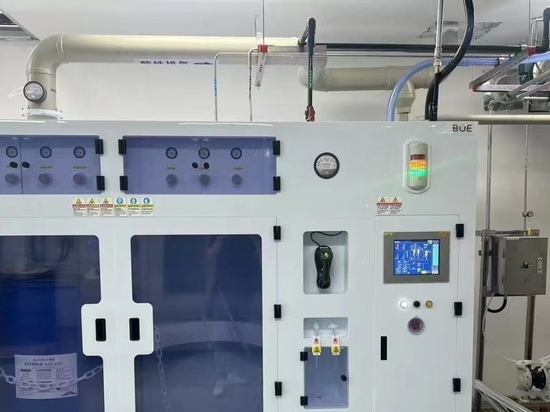

L'industrie des semi-conducteurs dépend des gaz à ultra-haute pression et d'un contrôle précis des fluides pour des procédés tels que le dépôt de couches atomiques (ALD) et le dépôt chimique en phase vapeur (CVD). Dans ce contexte, l'optimisation du volume mort des vannes à membrane est cruciale, car elle permet d'éviter la contamination particulaire susceptible d'endommager les puces.

Les semi-conducteurs exigent une pureté de gaz supérieure à 99.9999 %, les volumes morts entraînant stagnation et accumulation d'impuretés. Les vannes de distribution à faible volume mort minimisent les espaces internes, garantissant une distribution précise du gaz dans les systèmes de distribution en vrac et les boîtes de distribution. Leurs surfaces électropolies et leurs membranes liées réduisent le piégeage des particules, maintenant des coefficients de débit (Cv) jusqu'à 2.8 pour les applications à haut débit.

En ALD, les vannes améliorées offrent une stabilité thermique jusqu'à 200 °C et des débits plus élevés (1.7 Cv), permettant l'utilisation de nouveaux gaz précurseurs sans problème de résidus. Ceci favorise la fabrication de nœuds inférieurs à 5 nm, où même des volumes morts de l'ordre du microlitre peuvent entraîner des incohérences de dosage.

La prévention des fuites (≤ 1 x 10⁻⁹ scc/s He) et la longue durée de vie renforcent la fiabilité dans les environnements de sous-fabrication. Des optimisations telles que les raccords sans volume mort complètent les vannes, réduisant ainsi la diffusion du système. Par conséquent, ces vannes permettent un débit plus élevé, des taux de défauts plus faibles et l'innovation en lithographie EUV, ce qui les rend indispensables pour les nœuds technologiques avancés de 2025.

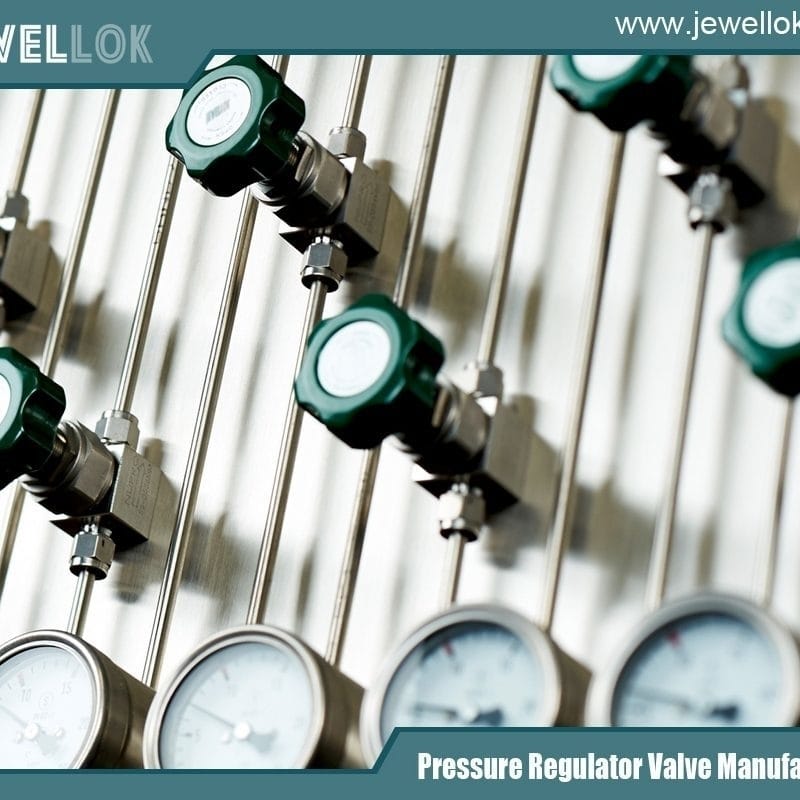

Fabricants de régulateurs de pression en Chine
Fabricants de régulateurs de pression en Chine
Conclusion

La réduction du volume mort dans les vannes à membrane industrielles, grâce à des optimisations telles que la redéfinition de la cavité, les configurations en tandem, les sièges souples et les technologies alternatives, constitue un pilier de la fabrication moderne. Ces mesures permettent non seulement de pallier les limitations inhérentes à la conception, mais aussi d'améliorer considérablement l'applicabilité des vannes dans les secteurs exigeant une pureté élevée.

Dans l'industrie pharmaceutique, elles garantissent la stérilité, la conformité et l'efficacité, soutenant ainsi la transition du secteur vers la médecine personnalisée. Dans le domaine des semi-conducteurs, elles permettent la précision et l'innovation, ouvrant la voie à la prochaine génération d'électronique. À mesure que les technologies évoluent, les fabricants continueront d'intégrer des capteurs intelligents et des matériaux durables, réduisant ainsi les volumes morts et élargissant les applications.

En définitive, ces optimisations soulignent la synergie entre l'ingéniosité de l'ingénierie et les besoins de l'industrie, favorisant des processus plus sûrs et plus efficaces en 2025 et au-delà.
