Comment les fabricants de vannes à membrane industrielles équilibrent-ils la capacité de débit (valeur Cv) de la vanne et ses performances d'étanchéité ?

Comment les fabricants de vannes à membrane industrielles équilibrent-ils la capacité de débit (valeur Cv) de la vanne et ses performances d'étanchéité ?

Les vannes à membrane industrielles sont des composants essentiels dans des secteurs tels que la chimie, la pharmacie, le traitement de l'eau et l'exploitation minière, où elles gèrent des fluides corrosifs, abrasifs ou de haute pureté. Ces vannes utilisent une membrane flexible pour isoler le fluide de procédé des pièces mécaniques, assurant ainsi une étanchéité fiable et un contrôle précis du débit. La capacité de débit, quantifiée par le coefficient de débit (Cv), qui représente le volume d'eau par minute à 15,5 °C (60 °F) traversant la vanne avec une chute de pression de 0,07 bar (1 psi), doit être optimisée en fonction des performances d'étanchéité pour garantir efficacité, sécurité et longévité.

Les fabricants sont confrontés à un compromis inhérent : maximiser le coefficient de débit (Cv) pour un débit élevé peut compromettre l’étanchéité de la vanne, notamment sous des pressions, des températures ou des conditions de fluide variables. Inversement, les conceptions privilégiant l’étanchéité peuvent restreindre le débit, entraînant des pertes de charge plus importantes et une efficacité système réduite. Cet équilibre est atteint grâce à une sélection rigoureuse des matériaux, des optimisations géométriques et des fonctionnalités innovantes qui améliorent ces deux paramètres sans compromis significatifs.

Cet article examine comment les fabricants relèvent ce défi, en s'appuyant sur des normes industrielles telles que l'ASME BPE et la MSS SP-88. Il explore des éléments de conception clés, comme la forme des membranes et les conduits d'écoulement du corps de vanne, qui améliorent simultanément le coefficient de débit (Cv) et l'étanchéité. En analysant les configurations à déversoir et à passage direct, ainsi que les matériaux de pointe et les innovations de fabricants leaders comme Saunders (Crane), GEMÜ, ITT Pure-Flo et Dia-Flo, nous mettons en lumière des stratégies pratiques pour optimiser les performances des vannes dans les applications exigeantes.

Vannes de bouteilles de gaz ultra-pur
Vannes de bouteilles de gaz ultra-pur


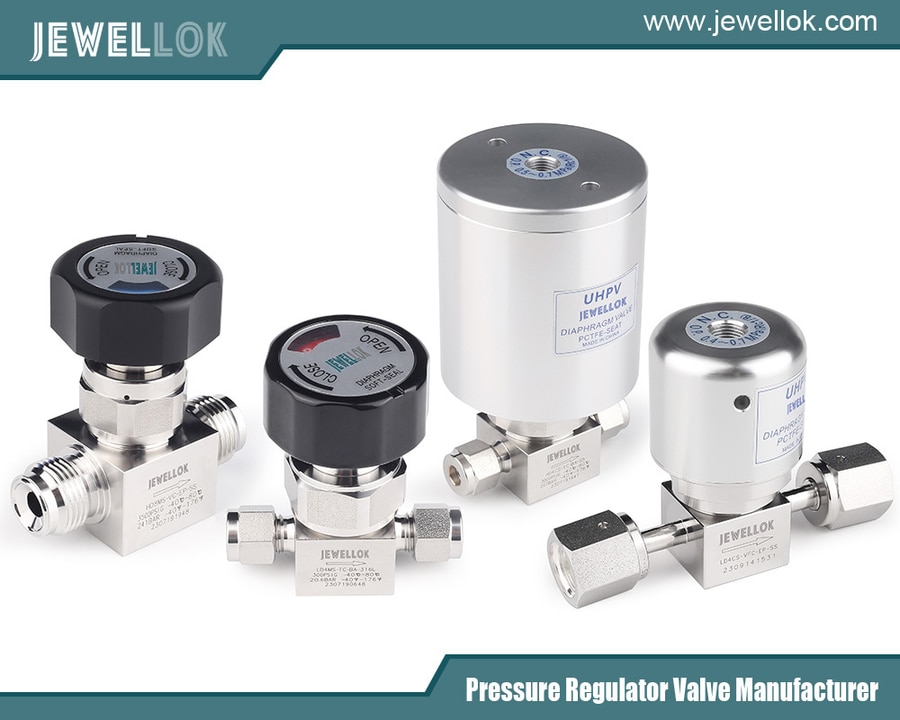

Comprendre les vannes à membrane industrielles et leurs composants principaux

Les vannes à membrane fonctionnent par la flexion d'une membrane contre un siège ou un déversoir afin de réguler ou d'interrompre le débit. Contrairement aux vannes à globe ou à boisseau sphérique, elles ne comportent pas de garniture de tige, ce qui élimine les risques de fuite et les rend idéales pour les environnements sanitaires ou dangereux. La membrane assure à la fois l'étanchéité et la régulation du débit ; elle est comprimée par un compresseur relié à une tige ou un actionneur.

Il existe deux principaux types de vannes : à déversoir et à passage direct (plein axe). Les vannes à déversoir sont dotées d'un déversoir surélevé dans le corps, contre lequel la membrane assure l'étanchéité. Elles offrent un réglage précis du débit et une excellente étanchéité, mais avec une certaine restriction de flux. Les vannes à passage direct offrent un passage sans obstruction, optimisant le coefficient de débit (Cv) pour les boues ou les fluides à haute viscosité, même si elles peuvent sacrifier une partie de la précision d'étanchéité sous vide ou à basse pression.

Les fabricants optimisent ces aspects en sélectionnant des matériaux comme l'EPDM, le Viton® ou le PTFE pour les membranes, qui offrent résistance chimique et durabilité. Par exemple, les membranes en PTFE avec support en élastomère réduisent le fluage à froid (déformation permanente) tout en conservant la flexibilité nécessaire à l'étanchéité. Les corps de vannes, en acier inoxydable 316L, en fonte ou revêtus de PFA/ETFE, améliorent la résistance à la corrosion sans entraver le débit. Les actionneurs – manuels, pneumatiques ou électriques – permettent un réglage plus précis, avec des fonctionnalités telles que les butées de course empêchant la surcompression susceptible d'endommager l'étanchéité, tout en préservant le coefficient de débit (Cv). Capacité de débit des vannes à membrane :



Le rôle du CV

Le coefficient de débit (Cv) est un paramètre essentiel pour évaluer l'efficacité d'une vanne. Dans les vannes à membrane, le Cv est généralement inférieur à celui des vannes à guillotine ou à boisseau sphérique en raison de l'interaction de la membrane avec le fluide, mais des optimisations permettent de l'augmenter significativement. Par exemple, une vanne à seuil de 2 pouces peut présenter un Cv de 150 sans revêtement, chutant à 9 à 10 % d'ouverture pour un contrôle précis, tandis qu'une vanne équivalente à passage direct atteint un Cv de 275 en pleine ouverture, idéal pour une perte de charge minimale dans les applications avec des fluides chargés.

Les fabricants améliorent le coefficient de débit (Cv) en optimisant le corps de vanne afin de réduire les turbulences et les zones mortes (zones de stagnation). Dans les modèles de haute pureté, comme le Pure-Flo d'ITT, les corps forgés à surface électropolie (Ra 0.25-0.8 μm) minimisent les frottements, augmentant ainsi le Cv de 10 à 20 % par rapport aux vannes moulées. Les matériaux de revêtement, tels que l'ETFE ou le PFA, offrent un intérieur lisse qui maintient un Cv élevé tout en résistant à l'abrasion.

Cependant, un coefficient de débit (Cv) élevé peut compromettre la stabilité du système s'il n'est pas équilibré. Un Cv surestimé conduit à des vannes sous-dimensionnées et à des pertes de charge excessives, tandis qu'une sous-estimation entraîne un surdimensionnement et des pertes d'efficacité. Les outils de dimensionnement prennent en compte des facteurs tels que la vitesse du fluide (8 à 10 pieds par seconde pour les boues, 15 à 20 pieds par seconde pour les fluides propres) et la pression nominale (jusqu'à 150 à 200 psi). Dans les vannes GEMÜ, le Cv intrinsèque plus faible est compensé par des conceptions adaptées aux fluides visqueux, où l'isolation de la membrane empêche la contamination sans sacrifier le débit nécessaire.

L'intégration de l'actionneur joue également un rôle ; les modèles pneumatiques avec positionneurs permettent un Cv variable grâce au réglage de la course, permettant un contrôle dynamique du débit sans restrictions permanentes.



Performance d'étanchéité : Garantir une étanchéité parfaite

L'étanchéité des vannes à membrane est assurée par la compression de la membrane contre son siège, garantissant une isolation hermétique. Cette conception élimine les fuites externes, un point crucial pour la manipulation de fluides toxiques ou stériles, avec des performances dépassant souvent 1 × 10⁻⁶ atm·cm³/s en fuite interne pour les élastomères.

L'étanchéité repose essentiellement sur la résilience du matériau. Les membranes en PTFE offrent une résistance chimique supérieure, mais peuvent se déformer à froid ; le renforcement par des coussinets en EPDM ou en Viton répartit les contraintes, prolongeant ainsi leur durée de vie à des milliers de cycles. Dans les vannes Saunders, les doubles nervures d'étanchéité des membranes en PTFE réduisent le couple de fermeture tout en garantissant une étanchéité parfaite, conforme à la norme MSS SP-88, même en présence de particules.

Les joints à déversoir excellent en étanchéité grâce au support du déversoir, permettant un fonctionnement sous vide jusqu'à 0.1 micron, tandis que les joints à passage direct reposent uniquement sur la résilience du diaphragme, les limitant aux pressions positives. Des innovations telles que le système de compensation thermique EnviZion d'ITT maintiennent une force d'étanchéité constante lors des cycles de température (jusqu'à 300 °C), évitant ainsi toute dégradation sans resserrage.

Les essais comprennent des tests hydrostatiques de la coque (par exemple, 240 psi pour les petites tailles) et des tests d'étanchéité du siège. Les revêtements en butyle ou en néoprène améliorent l'étanchéité dans les environnements abrasifs en absorbant les chocs, tandis que les orifices d'évacuation permettent de détecter rapidement les défaillances.



Équilibre entre le coefficient de débit et l'étanchéité : stratégies des fabricants

L'équilibre entre le coefficient de débit (Cv) et l'étanchéité exige une approche globale, car l'amélioration de l'un peut nuire à l'autre. Les fabricants utilisent la conception itérative, la simulation et la science des matériaux pour optimiser ces paramètres. Par exemple, les vannes à déversoir privilégient l'étanchéité avec un Cv contrôlé pour la régulation du débit (par exemple, des réductions de Cv de 11 à 25 % dans les configurations à blocs), tandis que les vannes à passage direct maximisent le Cv (jusqu'à 10 300 pour un DN350) pour les applications à haut débit, au détriment de la capacité de vide.

Le choix des matériaux est primordial : les membranes renforcées (tissu EPDM) résistent à des pressions élevées (jusqu’à 16 bars) sans compromettre la flexibilité nécessaire à l’étanchéité ni restreindre le débit. Dans les conceptions GEMÜ, l’isolation contre les fluides corrosifs garantit l’étanchéité sans faire dépasser le coefficient de débit (Cv) des valeurs limites.

Les actionneurs assurent l'équilibrage ; les unités pneumatiques de sécurité avec positionneurs ajustent la course pour un Cv variable, garantissant l'étanchéité à la fermeture. Les vannes à double plage, comme celles de Dia-Flo, utilisent deux compresseurs : un compresseur interne pour une étanchéité de précision à faible Cv, et un compresseur externe pour un débit à Cv élevé, supportant une pression jusqu'à 100 psi.

Les compromis sont atténués par des choix spécifiques à l'application. Dans le secteur pharmaceutique, un faible coefficient de variation (Cv) est acceptable pour une étanchéité optimale (par exemple, conformité à la norme ASME BPE avec des segments morts L/D = 2:1). Pour les boues minières, les modèles à passage direct à Cv élevé intègrent des membranes résilientes (par exemple, Ultimate XA) pour assurer l'étanchéité malgré une teneur en solides allant jusqu'à 30 %.

L'équilibre entre coût et performance est essentiel ; le surdimensionnement pour un coefficient de frottement maximal augmente le coût des matériaux, tandis qu'une étanchéité insuffisante accroît les coûts de maintenance. Des fabricants comme ITT utilisent des conceptions modulaires pour une maintenance rapide, préservant ainsi ces deux indicateurs dans le temps.



Conceptions structurelles spécifiques pour des améliorations simultanées

Certains modèles améliorent efficacement à la fois le coefficient de variation (Cv) et l'étanchéité :

Forme et matériaux des membranes : Les membranes profilées et moulées (par exemple, la membrane Dia-Flo en PTFE deux pièces avec support EPDM) épousent parfaitement la forme du corps pour une étanchéité optimale tout en minimisant la résistance en position ouverte, ce qui augmente le coefficient de débit (Cv) en réduisant les turbulences. Leur installation inversée évite le délaminage. Les membranes Saunders en PTFE à double nervure répartissent la force, réduisant le couple (améliorant ainsi la facilité d'utilisation) et prolongeant la durée de vie, maintenant ainsi un Cv élevé sans usure du joint. Les membranes ITT en TMZ avec support renforcé optimisent la résistance à l'usure, supportant un Cv jusqu'à 46 pour les vannes de 2 pouces tout en assurant une étanchéité thermiquement stable. Les écrous de tube flottants répartissent uniformément la charge sur la membrane, évitant les contraintes ponctuelles susceptibles de réduire le Cv ou de provoquer des fuites.
Circuit de fluide du corps de vanne : Les circuits profilés et sans cavités des vannes à déversoir (par exemple, de type Saunders A) réduisent les pertes de charge et les turbulences, augmentant ainsi le coefficient de débit (Cv) (par exemple, Cv 80 pour un DN50) et facilitant le nettoyage pour une meilleure étanchéité. La conception à passage intégral des vannes à passage direct de type KB atteint un Cv de 588 pour un DN100, grâce à des nervures de dynamisation sur les membranes qui assurent l'étanchéité malgré un flux non obstrué. Les corps forgés des vannes Pure-Flo, avec des angles de drainage de 30°, minimisent les zones mortes, améliorant ainsi la vidange (intégrité de l'étanchéité) et l'efficacité du débit. Le déversoir profilé des vannes Dia-Flo minimise les poches, favorisant l'étanchéité sous vide et des valeurs de Cv telles que 310 dans les configurations à double plage.
Innovations : La compensation thermique d'EnviZion applique une force constante à 360°, évitant ainsi les jeux d'étanchéité pendant les cycles et maintenant le coefficient de débit (Cv) même à haute température. Le montage et la rotation sans outil réduisent les temps d'arrêt et préservent les performances. Les revêtements Line-Lok empêchent la flexion au niveau des déversoirs, alliant résistance à l'abrasion (Cv élevé) et étanchéité parfaite. La conception isolante de GEMÜ pour les fluides visqueux offre un équilibre optimal entre un faible Cv et une étanchéité sans contamination. Ces caractéristiques, conformes aux normes FDA/USDA, permettent des gains simultanés : par exemple, une amélioration du Cv de 10 à 25 % grâce à des revêtements lisses, sans perte d'étanchéité.


Exemples pratiques et études de cas

Dans les usines de chlore-soude, les vannes à déversoir Saunders à membrane PTFE offrent un coefficient de viscosité (Cv) de 1980 (DN250) pour le passage des acides, tout en garantissant une étanchéité parfaite contre les agents corrosifs. Les procédés SIP pharmaceutiques utilisent les vannes ITT EnviZion, dont la compensation thermique assure l'étanchéité lors de cycles à 150 °C, avec un Cv de 46 pour un transfert efficace des fluides sans contamination. Les boues minières sont traitées avec les vannes Dia-Flo à passage direct, atteignant un Cv de 209 (2 pouces revêtues) grâce à des membranes en butyle résilientes garantissant l'étanchéité même en présence de 30 % de matières solides. Dans l'industrie agroalimentaire, les vannes GEMÜ gèrent les fluides visqueux avec un faible Cv et une étanchéité supérieure, réduisant ainsi les temps d'arrêt. Ces exemples illustrent comment des conceptions sur mesure optimisent ces deux paramètres.

fabricants de raccords de très haute pureté en Chine
fabricants de raccords de très haute pureté en Chine
Conclusion

Les fabricants de vannes à membrane industrielles optimisent le coefficient de débit (Cv) et l'étanchéité grâce à des conceptions stratégiques qui tirent parti des matériaux, de la géométrie et des innovations pour trouver le juste équilibre. Les vannes à seuil privilégient l'étanchéité avec un Cv maîtrisé, tandis que les vannes à passage direct maximisent le débit ; les modèles hybrides, comme les vannes à double plage, offrent une grande polyvalence. Les améliorations structurelles – membranes profilées, conduits d'écoulement optimisés et compensation thermique – permettent d'améliorer simultanément ces deux aspects, comme en témoignent les produits de Saunders, GEMÜ, ITT et Dia-Flo.

Les développements futurs pourraient intégrer des capteurs intelligents pour une surveillance en temps réel, optimisant ainsi cet équilibre. Les ingénieurs devront effectuer leur sélection en fonction du fluide, de la pression et de l'application, en utilisant les calculs et les normes de coefficient de débit (Cv) pour garantir des performances optimales. En définitive, ces vannes améliorent la fiabilité des systèmes, réduisant les coûts et l'impact environnemental dans les industries critiques.
