Comment choisir un régulateur de gaz azote haute pression adapté aux systèmes d'azote haute pureté

Comment choisir un régulateur de gaz azote haute pression adapté aux systèmes d'azote haute pureté

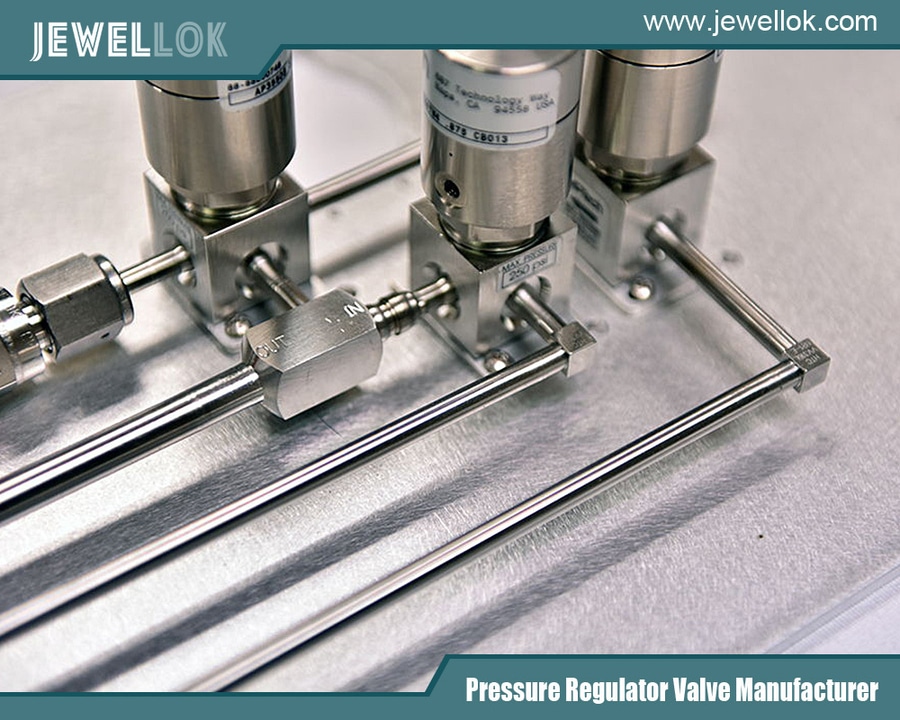

Dans le domaine des applications industrielles, de laboratoire et scientifiques, l'azote gazeux joue un rôle essentiel grâce à son inertie chimique, ce qui le rend idéal pour les procédés nécessitant un environnement exempt d'oxygène. Les systèmes d'azote de haute pureté sont indispensables dans des secteurs tels que la fabrication de semi-conducteurs, la production pharmaceutique, l'emballage alimentaire et la chimie analytique, où même des traces de contaminants peuvent compromettre les résultats ou la qualité des produits. Un régulateur d'azote haute pression est l'élément critique qui contrôle le débit et la pression de l'azote provenant des bouteilles ou des conduites d'alimentation jusqu'au point d'utilisation, garantissant ainsi une distribution sûre, constante et pure.

Choisir le régulateur adapté à ces systèmes n'est pas chose aisée. Il faut trouver un équilibre entre des facteurs tels que les pressions nominales, la compatibilité des matériaux, les niveaux de pureté et les exigences opérationnelles. Un mauvais choix peut engendrer des pertes d'efficacité, des risques pour la sécurité ou des problèmes de contamination. Par exemple, les systèmes haute pression fonctionnent souvent avec des pressions d'entrée supérieures à 3 000 psi, ce qui nécessite des régulateurs capables de supporter de telles contraintes sans défaillance. Les applications de haute pureté exigent des régulateurs qui minimisent le dégazage, la génération de particules et la diffusion des impuretés.

Cet article propose un guide complet pour choisir un régulateur d'azote haute pression adapté aux systèmes de haute pureté. Nous y aborderons les principes fondamentaux, les critères de sélection clés, les types de régulateurs, les spécificités d'application, les pièges courants et les bonnes pratiques de maintenance. À la fin de votre lecture, vous disposerez des connaissances nécessaires pour faire un choix éclairé, susceptible de réduire vos coûts et d'améliorer les performances de votre système. Que vous soyez technicien de laboratoire, ingénieur ou responsable des achats, la compréhension de ces éléments est essentielle pour optimiser votre système de distribution d'azote.

.

Les régulateurs d'azote se déclinent en différents modèles, des modèles de base à un étage aux versions avancées à deux étages ou à ultra-haute pureté. Le processus de sélection commence par l'évaluation des besoins de votre système : quelle est la pression de sortie requise ? Quel niveau de pureté doit être maintenu ? Le système est-il exposé à des agents corrosifs ou à des températures extrêmes ? Les normes réglementaires d'organismes tels que la Compressed Gas Association (CGA) et l'ISO contribuent également à garantir la conformité. Le marché mondial des régulateurs de gaz étant en pleine croissance, notamment en raison de la demande croissante des industries de haute technologie, il est essentiel de se tenir informé des dernières innovations.

Régulateurs et vannes de pression d'hydrogène
Régulateurs et vannes de pression d'hydrogène


Comprendre les systèmes d'azote à haute pression et à haute pureté

Les systèmes à azote haute pression fonctionnent généralement avec des pressions de bouteilles comprises entre 2 000 et 6 000 psi, nécessitant des régulateurs capables d'abaisser cette pression à des niveaux utilisables, souvent inférieurs à 500 psi pour la plupart des applications. L'azote de haute pureté, quant à lui, désigne un gaz dont le taux d'impuretés est aussi faible que des parties par milliard (ppb), ce qui est essentiel pour les procédés sensibles comme la chromatographie en phase gazeuse ou la découpe laser, où les contaminants pourraient entraîner des erreurs ou des dommages.

Dans les systèmes à haute pureté, le régulateur ne doit introduire aucune impureté. Cela implique l'utilisation de matériaux qui ne réagissent pas avec l'azote et ne libèrent pas de composés organiques volatils (COV). L'azote lui-même est non corrosif, mais dans les installations à haute pureté, même des interactions mineures avec les composants du régulateur peuvent poser problème. Par exemple, les régulateurs en laiton standard peuvent convenir à un usage courant, mais pour l'ultra-haute pureté, l'acier inoxydable ou des alliages spéciaux sont préférables afin d'empêcher la diffusion des gaz atmosphériques à travers les joints.

L'interaction entre haute pression et haute pureté complexifie le système. Les environnements à haute pression peuvent aggraver les fuites ou la fatigue des matériaux, tandis que le maintien de la pureté exige des composants testés à l'hélium pour l'étanchéité et des surfaces électropolies afin de réduire l'adhérence des particules. Les systèmes comprennent souvent des filtres, des purificateurs et des manomètres intégrés au régulateur pour surveiller et préserver leur intégrité.

Considérons les principes physiques de base : les régulateurs de pression fonctionnent selon le principe de l’équilibre des forces entre une membrane à ressort et la pression du gaz. En haute pression, ce mécanisme doit résister à des forces extrêmes sans dérive ni fluage (phénomènes où la pression de sortie varie dans le temps). Pour les gaz de haute pureté, la conception minimise le volume mort (zones où le gaz peut stagner et accumuler des impuretés) et utilise des joints étanches comme le Viton® ou le Kalrez®.

Les applications sont très variées. En laboratoire, les régulateurs garantissent un débit précis pour les instruments d'analyse. En production, ils permettent de contrôler les procédés de protection contre l'oxydation. Comprendre la taille de votre système (qu'il s'agisse d'un simple cylindre ou d'un ensemble de collecteurs) vous aidera à affiner votre choix. Les contraintes budgétaires, les conditions environnementales (par exemple, une plage de températures de -40 °C à 60 °C) et l'espace disponible pour l'installation sont également des facteurs importants.





Facteurs clés dans le choix d'un détendeur de gaz azote haute pression

Choisir le régulateur idéal implique d'évaluer progressivement plusieurs paramètres. Commencez par les exigences de pression : déterminez la pression d'entrée maximale de votre source d'azote, généralement jusqu'à 6 000 psi pour les bouteilles haute pression. Spécifiez ensuite la plage de pression de sortie, par exemple de 0 à 500 psi, afin de garantir que la plage de débit du régulateur corresponde aux besoins de votre application sans risque de surpression.

Le débit est tout aussi crucial. Les régulateurs sont conçus pour des débits spécifiques, exprimés en pieds cubes standard par heure (SCFH) ou en litres par minute (LPM). Pour les systèmes à haute pureté, privilégiez les modèles assurant un débit stable et sans pulsation, notamment pour l'alimentation d'équipements sensibles. Si votre application requiert un débit variable, optez pour des régulateurs à molette ou à commande numérique pour plus de précision.

La compatibilité des matériaux est primordiale. L'azote étant inerte, les détendeurs à corps en laiton et membrane en acier inoxydable sont couramment utilisés pour les applications haute pression générales. Cependant, pour une haute pureté, l'acier inoxydable 316L est recommandé en raison de sa résistance à la corrosion et de ses faibles propriétés de dégazage. Les joints et les joints toriques doivent être fabriqués dans des matériaux tels que le PTFE ou l'EPDM, qui ne se dégradent pas et ne contaminent pas le flux de gaz. Évitez les détendeurs en matériaux poreux susceptibles de retenir des impuretés.

Le niveau de pureté détermine la classe du régulateur. Les régulateurs à usage général conviennent jusqu'à une pureté de 99.5 %, mais pour une pureté de 99.999 % ou plus, les modèles haute pureté ou ultra-haute pureté (UHP) sont indispensables. Ces derniers sont dotés de composants internes électropolis, de raccords VCJ pour une étanchéité parfaite et sont souvent nettoyés et conditionnés en salle blanche afin d'éviter toute contamination. Pour les applications semi-conducteurs, privilégiez les régulateurs certifiés conformes aux normes SEMI.

Le choix entre un régulateur à un étage et un régulateur à deux étages est crucial. Les régulateurs à un étage réduisent la pression en une seule étape, ce qui convient aux pressions d'entrée stables, mais les rend sensibles à l'effet de pression d'alimentation (EPA), où la pression de sortie varie en fonction des variations de la pression d'entrée. Les régulateurs à deux étages atténuent ce problème grâce à un étage intermédiaire, assurant une pression de sortie plus constante – idéal pour les systèmes de haute pureté où les fluctuations pourraient introduire des impuretés.

Les dispositifs de sécurité ne doivent pas être négligés. Les soupapes de décharge de pression, les disques de rupture et les manomètres pour la surveillance de l'entrée/sortie sont des équipements standard. Pour les applications haute pression, assurez-vous que les raccords CGA sont compatibles avec votre bouteille (par exemple, CGA-580 pour l'azote). L'azote ne présente pas de risque de toxicité, mais les risques d'asphyxie en espaces confinés imposent une ventilation adéquate des installations.

Les certifications et les normes garantissent la fiabilité. Les régulateurs doivent être conformes à la norme ISO 9001 pour la qualité, à la norme ASME pour les appareils à pression et aux directives CGA pour les raccords spécifiques aux gaz. Pour l'hélium de haute pureté, un taux de fuite inférieur à 1 × 10⁻⁹ cm³/s est souhaitable.

Compromis entre coût et performance : les régulateurs haute pression d’entrée de gamme coûtent entre 100 et 200 $, tandis que les modèles UHP à deux étages peuvent dépasser 1 000 $. Il convient de prendre en compte les coûts du cycle de vie, notamment la maintenance et la prévention des temps d’arrêt.

Facteurs environnementaux : La température de fonctionnement influe sur l’étanchéité ; choisissez des régulateurs adaptés à vos conditions d’utilisation. Les environnements sujets aux vibrations peuvent nécessiter des modèles robustes.

Enfin, consultez les fiches techniques du fabricant pour les courbes de chute de pression (chute de pression en fonction du débit) et les spécifications de fluage afin de prédire les performances.





Types de régulateurs de gaz azote haute pression

Les régulateurs sont classés selon leur conception et leur fonction. Les régulateurs mono-étagés sont compacts et économiques, idéaux pour les applications de courte durée où la pression d'entrée est constante. Ils excellent en cas de fortes pertes de charge, mais peuvent présenter une erreur de phase statique (SPE) allant jusqu'à 10 %.

Les régulateurs à deux étages, avec réduction primaire et secondaire, offrent une stabilité supérieure, réduisant l'évaporation à moins de 1 %, un point crucial pour la chromatographie de haute pureté ou le soudage. Plus volumineux, ils garantissent une pression constante même lorsque le cylindre se vide.

Les régulateurs de ligne contrôlent la pression dans les canalisations, tandis que les régulateurs de point d'utilisation permettent un réglage précis directement sur l'équipement. Pour les fluides de haute pureté, les modèles à montage sur panneau ou à dôme permettent une commande à distance et minimisent la contamination.

Les types spécialisés comprennent les régulateurs de contre-pression pour le maintien de la pression en amont et les régulateurs électroniques pour les systèmes automatisés avec boucles de rétroaction.





Considérations spécifiques à l'application

En laboratoire, privilégiez les régulateurs UHP à faible volume mort pour les instruments d'analyse. Dans les environnements industriels, comme la métallurgie, les modèles en laiton robustes peuvent être privilégiés pour des raisons économiques. Les usines de semi-conducteurs exigent de l'acier inoxydable à revêtement VCJ pour une propreté extrême.

Pour l'azote cryogénique, des régulateurs isolés empêchent le gel. Dans l'industrie alimentaire, des matériaux conformes aux normes de la FDA garantissent la sécurité.





Erreurs courantes à éviter

Ne négligez pas la compatibilité : l’utilisation d’un détendeur basse pression sur des bouteilles haute pression présente un risque d’explosion. Ignorer la pureté du fluide peut contaminer les échantillons. Négliger l’entretien peut entraîner des fuites. Veillez à toujours utiliser des raccords CGA compatibles pour éviter tout filetage croisé.





Bonnes pratiques en matière de maintenance et de sécurité

Il est essentiel de procéder régulièrement à des inspections de fuites à l'aide de solutions savonneuses ou de détecteurs. Nettoyez les régulateurs haute pureté uniquement avec des gaz inertes. Stockez-les dans des endroits secs et propres. Une formation à la sécurité sur les risques d'asphyxie et de pression est indispensable. Dépressurisez les systèmes avant toute intervention.

Meilleurs fournisseurs de vannes à membrane en acier inoxydable
Meilleurs fournisseurs de vannes à membrane en acier inoxydable


Conclusion

Le choix d'un régulateur d'azote haute pression pour les systèmes de haute pureté exige une analyse approfondie de la pression, des matériaux, de la pureté et des besoins de l'application. Ce guide vous permettra de garantir des performances optimales, une sécurité maximale et une longue durée de vie. Pour des conseils personnalisés répondant à vos exigences spécifiques, n'hésitez pas à consulter des experts ou des fournisseurs.
