Quels sont les principaux paramètres techniques qui définissent les performances d'un régulateur de gaz argon haute pression ?

Quels sont les principaux paramètres techniques qui définissent les performances d'un régulateur de gaz argon haute pression ?

Les régulateurs de pression d'argon sont des composants essentiels dans de nombreux environnements industriels. Ils contrôlent le débit et la pression de l'argon stocké dans les bouteilles haute pression jusqu'aux applications en aval. L'argon, un gaz rare inerte, est largement utilisé pour ses propriétés d'inertie, ce qui le rend idéal pour les procédés où l'oxydation ou la contamination doivent être évitées. En soudage, par exemple, l'argon sert de gaz de protection pour préserver le métal en fusion des gaz atmosphériques, tandis qu'en laboratoire d'analyse, il est utilisé comme gaz vecteur en chromatographie. Les régulateurs haute pression sont spécialement conçus pour supporter les pressions élevées présentes dans les bouteilles d'argon, qui peuvent dépasser 3 000 livres par pouce carré (psig), et les ramener à des niveaux plus sûrs et utilisables.

Les performances de ces régulateurs sont définies par plusieurs paramètres techniques clés, notamment la plage de pression d'entrée, la précision de la pression de sortie et le débit. Ces paramètres déterminent non seulement l'efficacité et la fiabilité du régulateur, mais aussi sa compatibilité avec des applications industrielles spécifiques. Choisir un régulateur inadapté peut engendrer des pertes d'efficacité, des risques pour la sécurité ou des défaillances de processus. Par exemple, dans des environnements critiques comme la fabrication de semi-conducteurs, même de faibles fluctuations de pression peuvent compromettre la qualité des produits. Cet article explore ces paramètres en détail, en s'appuyant sur les normes industrielles et les connaissances techniques, et examine leur influence sur l'adéquation des régulateurs à différents secteurs tels que le soudage, les analyses de laboratoire et la production industrielle. La compréhension de ces facteurs permet aux ingénieurs et aux techniciens de prendre des décisions éclairées pour optimiser les opérations.

Les régulateurs d'argon haute pression se déclinent en différents modèles, notamment à un étage et à deux étages, chacun adapté à des besoins spécifiques. Les régulateurs à un étage réduisent la pression en une seule étape et sont plus simples, tandis que les versions à deux étages offrent une pression de sortie plus stable grâce à une réduction en deux phases. Le choix des matériaux, comme le laiton ou l'acier inoxydable, dépend des exigences de pureté : bien que l'argon soit non corrosif, certaines applications peuvent nécessiter une pureté élevée afin d'éviter toute contamination. Le marché mondial des régulateurs de gaz, y compris ceux pour l'argon, est porté par des industries qui privilégient la précision et la sécurité, les progrès technologiques visant à réduire les fuites et à améliorer le contrôle du débit.

régulateur de pression pneumatique à hélium de haute pureté
régulateur de pression pneumatique à hélium de haute pureté


Paramètres techniques clés des régulateurs de gaz argon haute pression

Plage de pression d'entrée
La plage de pression d'entrée, également appelée pression d'admission, correspond aux pressions maximales et minimales que le régulateur peut accepter en toute sécurité de la source de gaz, généralement une bouteille. Pour les régulateurs d'argon haute pression, cette plage s'étend souvent de 0 à 10 000 psig, les modèles standard supportant jusqu'à 3 000 psig et les versions haute pression spécialisées pouvant supporter des pressions de 6 000 à 7 500 psig, voire plus. Ce paramètre est crucial car les bouteilles d'argon sont remplies à haute pression afin d'optimiser leur capacité de stockage ; les remplissages courants atteignent 2 200 à 3 000 psig, mais les options haute pression, comme les raccords CGA 677 ou 680, supportent jusqu'à 6 000 psig.

La plage de pression d'entrée influe sur l'intégrité structurelle du régulateur et sa compatibilité avec les sources de gaz. Les régulateurs doivent être dimensionnés pour une pression supérieure à la pression maximale de la bouteille afin d'éviter toute rupture ou défaillance. Par exemple, un dépassement de la pression d'entrée nominale peut endommager des composants internes tels que le siège de soupape ou la membrane. Le choix des matériaux est également important : les corps en laiton forgé sont couramment utilisés pour les régulateurs d'usage général en raison de leur robustesse et de leur rapport coût-efficacité, tandis que l'acier inoxydable en barres est privilégié pour les applications nécessitant une haute pureté afin de résister à des pressions plus élevées sans corrosion ni émission de particules.

En pratique, la plage de pression d'entrée influe sur la « caractéristique de décroissance de la pression d'entrée », où la pression de refoulement augmente lorsque la pression dans le cylindre diminue dans les régulateurs à un étage. Ceci nécessite des ajustements fréquents dans les applications avec des pressions d'alimentation variables. Les régulateurs à deux étages atténuent ce problème en maintenant une stabilité accrue, ce qui les rend préférables pour les fonctionnements prolongés.

La température interagit également avec la pression d'entrée ; les régulateurs sont généralement conçus pour des températures allant de -40 °F à 165 °F, car les conditions extrêmes peuvent modifier la densité du gaz et les valeurs nominales de pression.



Précision de la pression de sortie
La précision de la pression de sortie mesure la capacité du régulateur à maintenir la pression de refoulement souhaitée avec exactitude et constance, malgré les variations de débit ou de pression d'entrée. Elle est quantifiée par des paramètres tels que la chute de pression (la diminution de la pression de sortie lorsque le débit augmente), le blocage (la légère remontée de pression à l'arrêt du débit) et l'effet de la pression d'alimentation (variations dues aux changements de pression d'entrée). Les régulateurs de haute précision présentent une chute de pression minimale, souvent inférieure à 5-10 % sur leur plage de débit, garantissant ainsi une pression de sortie stable.

Pour les régulateurs d'argon, les plages de pression de sortie varient : les modèles basse pression délivrent de 0.1 à 15 psig, les modèles standard de 0 à 500 psig et les modèles haute pression jusqu'à 6 000 psig. La précision est optimisée par l'élément de détection, généralement une membrane en acier inoxydable pour les argons de haute pureté ou en élastomères comme le néoprène pour les usages courants. Dans les modèles à deux étages, le premier étage réduit la pression à un niveau intermédiaire (par exemple, trois fois la pression de service maximale), permettant ainsi au second étage d'ajuster la pression de sortie avec une plus grande précision.

Le taux de fuite est un autre aspect crucial de la précision ; les tests d'étanchéité à l'hélium, internes et externes, garantissent des taux inférieurs à 1 × 10⁻⁹ atm cm³/s He afin de prévenir toute contamination. Une précision insuffisante peut engendrer une instabilité du processus ; par exemple, en soudage, les fluctuations de pression peuvent provoquer une instabilité de l'arc. Les régulateurs à membranes liées améliorent la sécurité et la précision pour les gaz toxiques ou corrosifs, bien que l'inertie de l'argon réduise ce besoin.



Capacité de débit
Le débit, souvent exprimé en pieds cubes standard par minute (scfm) ou en litres par minute (slpm), indique le volume de gaz que le régulateur peut fournir pour une chute de pression donnée. Il est lié au coefficient de débit (Cv), qui quantifie la taille de l'orifice et l'efficacité. Les régulateurs d'argon à haut débit peuvent gérer jusqu'à 250 scfm, adaptés aux opérations à grande échelle, tandis que les modèles à faible débit (par exemple, 0 à 3 slpm) sont destinés à des applications de précision comme l'étalonnage.

Ce paramètre est influencé par l'élément de contrôle : une soupape à clapet qui ajuste l'orifice en fonction de la rétroaction du diaphragme. Lorsque le débit augmente, une chute de pression se produit si la capacité est dépassée. Les courbes de débit représentent la pression de sortie en fonction du débit, avec une ligne plate pour un fonctionnement stable à faible débit et une chute abrupte à débits élevés. Pour l'argon, la capacité de débit doit correspondre aux exigences de l'application ; une capacité trop faible limite la productivité, tandis que des régulateurs surdimensionnés peuvent manquer de précision à faible débit.

D'autres facteurs entrent en jeu, comme le volume interne (les conceptions à faible volume mort minimisent la stagnation du gaz pour une meilleure pureté) et les options de débit prédéfini ou variable. Sur les modèles haute pression, le débit est limité par mesure de sécurité afin d'éviter une dépressurisation rapide.



Autres paramètres importants
Au-delà des trois éléments de base, plusieurs paramètres optimisent les performances. La qualité des matériaux garantit la compatibilité : le laiton assure un fonctionnement économique et non corrosif, tandis que l’acier inoxydable garantit une grande pureté et réduit l’adsorption de contaminants comme l’humidité. Les joints (par exemple, en PTFE) préviennent les fuites, et les raccords CGA (580 pour l’argon) standardisent les connexions.

La plage de températures influe sur les joints et les membranes ; le froid extrême peut fragiliser les matériaux, tandis que la chaleur dilate les gaz. Des dispositifs de sécurité, comme les soupapes de décharge, protègent contre les surpressions, et les niveaux de pureté (généralement < 99.995 %, élevés ≥ 99.995 %) déterminent la conception. La répétabilité garantit des réglages constants dans le temps, ce qui est essentiel pour les processus automatisés.





Comment ces paramètres influencent l'adéquation à différentes applications industrielles



Soudage et fabrication de métaux
En soudage TIG (Tungsten Inert Gas) et MIG (Metal Inert Gas), les régulateurs d'argon doivent assurer un débit stable (généralement de 15 à 30 scfh) pour protéger le bain de fusion. La plage de pression d'entrée doit correspondre aux valeurs nominales des bouteilles (2 000 à 3 000 psig) afin de compenser les variations de pression sans réglage. La précision du débit est primordiale ; une chute de pression minimale évite les dérives de l'arc et garantit des soudures propres sur des métaux comme l'aluminium ou l'acier inoxydable. Le débit doit permettre un fonctionnement continu ; les modèles à haut débit sont recommandés pour la fabrication à l'échelle industrielle, où un faible débit pourrait entraîner un manque de gaz et des porosités.

Les régulateurs à un étage suffisent pour les travaux de courte durée avec surveillance, mais les régulateurs à deux étages sont préférables pour les longues sessions afin de compenser les effets de la décroissance de la pression d'entrée. En soudage plasma, les pressions élevées (jusqu'à 500 psig) exigent des plages d'entrée robustes. Une précision insuffisante dans ce domaine augmente le taux de défauts et, par conséquent, les coûts dans les secteurs de la fabrication automobile et aérospatiale.



Applications de laboratoire et analytiques
Les laboratoires utilisent l'argon comme gaz vecteur en chromatographie en phase gazeuse (CPG) ou pour la purge, ce qui exige des régulateurs de très haute pureté à faible volume mort afin d'éviter toute contamination. La précision du débit doit être exceptionnelle (par exemple, ±0.5 psig) pour garantir des performances constantes des détecteurs FID ou MSD. Le débit est souvent faible (0.3 à 2.5 slpm) mais précis, avec un blocage minimal pour éviter les pics de pression susceptibles de fausser les résultats.

La plage d'entrée est compatible avec les bouteilles standard, mais les modèles à double étage sont indispensables pour maintenir une pression constante lors de la vidange des bouteilles, un point crucial pour les analyses de longue durée. En matière de surveillance des émissions, une grande précision garantit la conformité réglementaire. L'acier inoxydable empêche le dégazage, rendant ces régulateurs adaptés aux environnements où le laiton pourrait introduire des impuretés.



Fabrication de semi-conducteurs et de haute technologie
Les usines de semi-conducteurs utilisent l'argon pour la pulvérisation cathodique ou comme atmosphère inerte, ce qui exige des régulateurs avec une plage de pression d'entrée allant jusqu'à 6 000 psig pour une alimentation haute pression et une précision de sortie inférieure à 1 % de chute de pression afin de garantir l'uniformité du processus. Le débit varie de faible pour la gravure de précision à élevé pour la purge en masse. Les modèles à très haute pureté avec joints métal-métal minimisent la génération de particules, car même des contaminants à l'échelle du ppm peuvent endommager les plaquettes.

Les systèmes à double étage et à faible fuite sont indispensables ; les variations de pression d’alimentation peuvent perturber le fonctionnement des chambres à vide. La résistance aux variations de température est essentielle dans les salles blanches.



Autres applications industrielles
Dans le secteur de l'emballage alimentaire (atmosphère modifiée), les régulateurs de pression basse et de précision prolongent la durée de conservation en éliminant l'oxygène. Dans l'industrie chimique, leur débit élevé alimente les réacteurs de grande capacité, avec des plages d'entrée robustes pour les réseaux de distribution. Pour les étalons de calibration, la répétabilité et la faible chute de tension garantissent la traçabilité des mesures.

Dans toutes les applications, des paramètres inadaptés entraînent des inefficacités : un débit surdimensionné gaspille du gaz, une précision insuffisante provoque de la variabilité et une plage d’entrée inadéquate met en danger la sécurité.

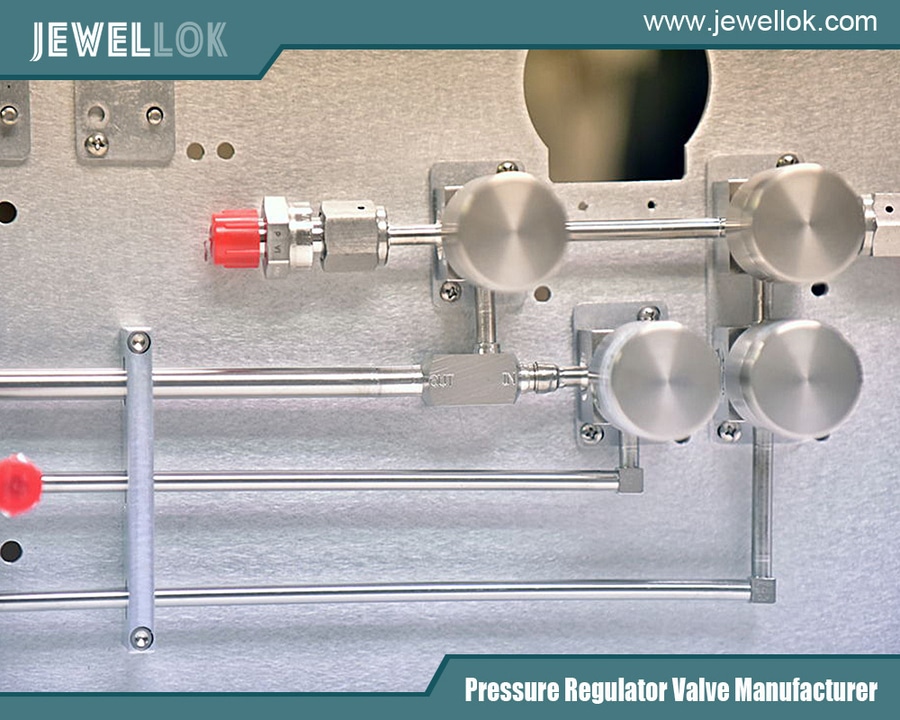

Fabricants de régulateurs de gaz spéciaux
Fabricants de régulateurs de gaz spéciaux


Conclusion

Les paramètres clés des régulateurs de gaz argon haute pression — plage de pression d'entrée, précision de la pression de sortie, débit et facteurs associés tels que les matériaux et l'étagement — définissent collectivement leurs performances et déterminent leur adéquation aux applications industrielles. En soudage, la stabilité prévient les défauts ; en laboratoire, la précision garantit l'intégrité des données ; dans le secteur des semi-conducteurs, la pureté assure les rendements. Le choix d'un régulateur implique de trouver un équilibre entre ces paramètres et les exigences de l'application, le budget et la sécurité. Avec l'évolution des industries, les progrès technologiques en matière de régulateurs, tels que les capteurs plus intelligents pour la surveillance en temps réel, amélioreront encore leur adaptabilité. En définitive, une évaluation approfondie de ces paramètres garantit des performances optimales, réduisant les temps d'arrêt et améliorant la productivité des procédés utilisant l'argon.
