Armoire à gaz spéciale haute performance pour applications de gaz dangereux

Armoire à gaz spéciale haute performance pour applications de gaz dangereux

Dans la fabrication de semi-conducteurs, la production photovoltaïque, l'électronique de pointe, la fabrication de semi-conducteurs composés et d'autres industries de haute technologie, les gaz spéciaux sont indispensables à des procédés tels que le dépôt, la gravure, le nettoyage, le dopage et le traitement de surface. Nombre de ces gaz sont toxiques, corrosifs, pyrophoriques, oxydants ou présentent d'autres dangers. Par conséquent, le stockage, la distribution, la régulation de pression, la surveillance et l'isolation d'urgence des gaz spéciaux nécessitent des équipements de manipulation de gaz de haute précision.

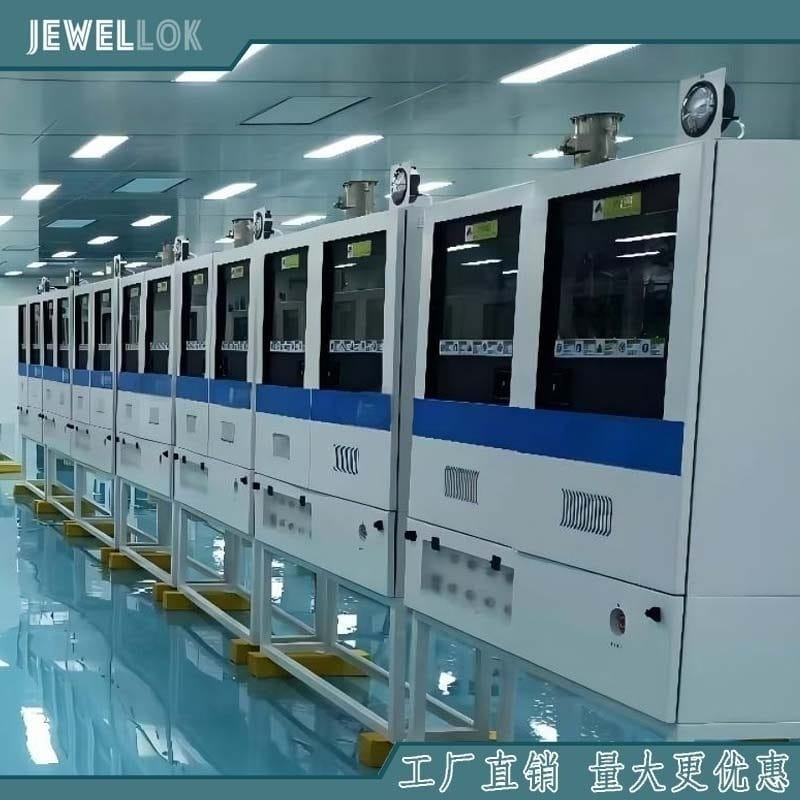

Une armoire à gaz haute performance spéciale pour applications avec gaz dangereux offre un environnement contrôlé et clos pour les bouteilles de gaz et leurs composants de distribution. En intégrant la régulation de pression, la commande automatique des vannes, la détection de gaz, la ventilation, les fonctions de purge et les dispositifs de sécurité dans un système unique, cette armoire à gaz améliore considérablement la fiabilité des procédés tout en réduisant les risques liés à la manipulation des gaz dangereux.


Qu'est-ce qu'une armoire à gaz spécialisée ?
Une armoire à gaz spéciaux est un système fermé conçu pour abriter des bouteilles de gaz et contrôler l'acheminement de ces gaz vers les équipements de production. Contrairement à une simple armoire de stockage de gaz, une armoire à gaz haute performance intègre de multiples fonctions, notamment la régulation de la pression et du débit, l'arrêt automatique, la gestion des purges, la détection des fuites, la ventilation des gaz d'échappement et la surveillance du système.

Pour les applications impliquant des gaz dangereux, l'armoire fonctionne normalement comme un espace confiné. En cas de fuite à l'intérieur de l'armoire, le système de ventilation contribue à prévenir toute accumulation incontrôlée de gaz dangereux dans les locaux environnants. Des détecteurs de gaz et des dispositifs de surveillance de la pression permettent une alerte précoce, tandis que des soupapes de sécurité automatiques coupent l'alimentation en gaz en cas d'anomalie.

L'armoire peut être configurée pour une ou plusieurs bouteilles, selon les exigences du procédé. Elle peut également être intégrée à des systèmes de commutation de gaz automatiques ou semi-automatiques afin de garantir une alimentation continue en gaz des outils de production.

Pourquoi les applications de gaz dangereux nécessitent des armoires haute performance
Les gaz spéciaux utilisés dans la fabrication de pointe peuvent présenter différents défis en matière de sécurité. Les gaz toxiques peuvent engendrer des risques d'exposition importants, les gaz corrosifs peuvent endommager les composants et la tuyauterie, tandis que les gaz pyrophoriques peuvent réagir rapidement avec l'air. Certains gaz exigent également un contrôle rigoureux de la pression, du débit, de la température et des niveaux de contamination.

Une armoire à gaz haute performance répond à ces défis grâce à plusieurs niveaux de protection technique.

Premièrement, la bouteille de gaz et les composants de distribution de gaz sont physiquement enfermés. Deuxièmement, une ventilation par extraction contrôlée assure un débit d'air adéquat dans l'enceinte. Troisièmement, des systèmes de détection de gaz surveillent l'atmosphère de l'enceinte. Quatrièmement, des vannes automatiques et des systèmes de contrôle programmables réagissent aux anomalies. Enfin, des séquences de purge permettent d'éliminer les gaz résiduels de certaines sections du système de distribution de gaz.

Cette approche par couches est particulièrement importante dans les usines de semi-conducteurs, où la sécurité du personnel et le contrôle de la contamination des procédés sont essentiels.

Composants clés d'une armoire à gaz spécialisée haute performance
Les performances d'une armoire à gaz spéciale dépendent de la qualité et de la compatibilité de ses composants internes. Une configuration typique peut comprendre des bouteilles de gaz, des détendeurs haute pureté, des vannes automatiques, des vannes pneumatiques, des capteurs de pression, des filtres, des clapets anti-retour, des vannes de purge, des détecteurs de gaz, des raccords d'échappement et un système de contrôle à automate programmable.

1. Régulation de la pression des gaz de haute pureté
La régulation de la pression est une fonction essentielle d'une armoire à gaz spéciale. Le régulateur abaisse la pression de la bouteille à une pression de distribution contrôlée, adaptée aux équipements situés en aval.

Pour les applications nécessitant un gaz de haute pureté, les régulateurs doivent être fabriqués à partir de matériaux compatibles avec le gaz utilisé. L'acier inoxydable, et plus particulièrement l'acier inoxydable 316L de haute qualité, est couramment utilisé dans les systèmes de distribution de gaz de haute pureté en raison de sa résistance à la corrosion et de son aptitude à recevoir des finitions de surface contrôlées.

La conception du régulateur doit minimiser le volume mort interne et les risques de génération de particules. Selon l'application, les régulateurs à membrane étanche peuvent être privilégiés car ils assurent une séparation efficace entre le gaz de procédé et le mécanisme de fonctionnement.

2. Vannes d'arrêt automatiques
Les vannes d'arrêt automatiques constituent une protection essentielle en cas d'urgence. Si le système de détection de gaz identifie une concentration de gaz dangereux, ou si le système de contrôle détecte des anomalies de pression ou de ventilation, l'armoire peut déclencher une procédure d'isolement automatique du gaz.

Les vannes à commande pneumatique sont fréquemment utilisées dans les systèmes d'alimentation en gaz des semi-conducteurs car elles peuvent être intégrées à des architectures de contrôle automatisées. Le choix d'une vanne doit prendre en compte la compatibilité avec les gaz, la pression nominale, la plage de températures, l'étanchéité, la durée de vie et le niveau de propreté requis.

3. Système de purge
Un système de purge correctement conçu permet d'éliminer les gaz spéciaux résiduels de certaines sections de la conduite de livraison avant le remplacement, la maintenance ou d'autres opérations sur les bouteilles.

Des gaz inertes comme l'azote peuvent être utilisés pour la purge lorsqu'ils sont compatibles avec les exigences du procédé et de sécurité. Une séquence de purge contrôlée peut comprendre l'isolation du gaz de procédé, l'introduction du gaz de purge, l'évacuation par le conduit d'échappement approprié et la vérification de l'état requis du système.

La procédure de purge exacte doit être déterminée par une analyse technique et en fonction des exigences de sécurité applicables à l'installation.

4. Détection de gaz
La détection des gaz est essentielle pour les applications impliquant des gaz dangereux. Les capteurs installés dans ou autour de l'armoire peuvent surveiller les concentrations anormales de gaz et transmettre des signaux au système de contrôle.

Lorsqu'un événement de détection se produit, le système peut déclencher des actions de sécurité prédéfinies telles que la fermeture des vannes de gaz automatiques, l'activation des alarmes, le maintien ou l'augmentation du fonctionnement de l'échappement et la notification du système de surveillance de l'installation.

Le type et l'emplacement des capteurs de gaz doivent être choisis en fonction des propriétés du gaz, de la conception de l'armoire, des caractéristiques de ventilation et des normes de sécurité applicables.

5. Ventilation par extraction
La ventilation est une caractéristique fondamentale d'une armoire à gaz dangereux. L'armoire doit être raccordée à un système d'extraction d'air adapté, capable de maintenir le débit d'air requis.

Une ventilation efficace permet de contrôler l'environnement de l'armoire et de diriger les gaz potentiellement dangereux vers le système de traitement ou d'élimination des gaz d'échappement de l'établissement, plutôt que de les laisser migrer dans les zones occupées.

La conception de l'armoire doit donc prendre en compte le flux d'évacuation, l'équilibre de pression, la configuration des conduits, les portes d'accès, la surveillance du flux d'air et la capacité d'évacuation de l'installation.

Contrôle et automatisation basés sur les automates programmables industriels (API)
Les armoires à gaz spécialisées modernes utilisent de plus en plus des systèmes de contrôle à base d'automates programmables pour coordonner la distribution de gaz et les fonctions de sécurité. Un automate programmable peut surveiller en continu les capteurs de pression, les détecteurs de gaz, l'état des vannes, l'état des portes de l'armoire, les conditions d'évacuation des gaz et d'autres signaux critiques.

L'automate programmable peut exécuter des séquences prédéfinies pour le démarrage, l'arrêt, le changement de cylindre, la purge, la gestion des alarmes et l'isolation d'urgence.

Une interface homme-machine (IHM) peut fournir aux opérateurs l'état du système, les informations d'alarme, les relevés de pression, l'état des vannes et les notifications de maintenance. La communication avec un système de surveillance d'usine permet également aux ingénieurs d'observer l'état des armoires à gaz depuis une plateforme de contrôle centralisée.

L'automatisation réduit la dépendance à l'égard des opérations manuelles et peut améliorer la cohérence entre les différentes armoires à gaz d'une usine de fabrication.

Sélection des matériaux pour les services de gaz dangereux
La compatibilité des matériaux est un critère essentiel lors de la conception d'une armoire à gaz spéciale. Les composants internes en contact avec le gaz doivent être sélectionnés en fonction des caractéristiques chimiques de ce dernier.

L'acier inoxydable 316L est largement utilisé pour la tuyauterie, les vannes, les régulateurs et les raccords de gaz de haute pureté. Selon l'application, les fabricants peuvent opter pour des surfaces électropolies et une rugosité interne contrôlée afin de réduire la formation de particules et d'améliorer la nettoyabilité.

Pour les gaz corrosifs, la compatibilité des matériaux doit être évaluée avec soin. Les élastomères, les joints, les sièges de soupapes, les régulateurs, les tubes et autres composants peuvent présenter des caractéristiques de résistance différentes. Le choix des matériaux basé uniquement sur la résistance générale à la corrosion est insuffisant ; la compatibilité doit être évaluée en fonction du gaz, de la pression, de la température, de la concentration et des conditions de fonctionnement spécifiques.

Technologie de tuyauterie et de raccordement de haute pureté
Le système de tuyauterie de l'armoire à gaz influe directement sur la pureté du gaz et la fiabilité du système. Les applications nécessitant une haute pureté exigent généralement une tuyauterie soigneusement contrôlée, un soudage orbital lorsque cela est approprié et des connexions fiables et de haute intégrité.

Les raccords de type VCR sont couramment utilisés dans les systèmes de gaz haute pureté nécessitant des connexions amovibles. Une installation, un nettoyage, une inspection et un test d'étanchéité corrects sont essentiels pour garantir l'intégrité du système.

La configuration interne doit minimiser les coudes inutiles, les zones mortes et les dérivations inutilisées. Une bonne conception de la tuyauterie contribue à réduire les risques de contamination et à améliorer l'efficacité de la purge.

Dispositifs de sécurité et fonctions d'urgence
Une armoire à gaz dangereux haute performance doit intégrer plusieurs dispositifs de sécurité plutôt que de s'appuyer sur un seul mécanisme de protection.

Les conditions d'interverrouillage typiques peuvent inclure :

Détection des gaz dangereux
Perte d'évacuation de l'armoire
Pression anormale dans le cylindre ou la conduite
état de la porte d'armoire
Retour d'information sur la position de la vanne
Perte de contrôle
Activation de l'arrêt d'urgence
Conditions de purge anormales
En cas de défaillance critique, le système de contrôle peut placer l'armoire dans un état de sécurité prédéfini. La procédure exacte doit être définie par une analyse des risques documentée et une conception de sécurité des installations.

Les systèmes d'arrêt d'urgence doivent être conçus de manière à ce que les opérateurs puissent rapidement comprendre l'état de l'armoire et identifier la réponse appropriée.

Tests d'étanchéité et contrôle de la qualité
L'étanchéité est particulièrement importante pour les systèmes de gaz spéciaux dangereux. Même une petite fuite peut engendrer un risque important pour la sécurité, selon la toxicité, la réactivité ou les propriétés physiques du gaz.

Avant l'expédition et la mise en service, les armoires à gaz peuvent subir des tests de pression, des tests d'étanchéité, des tests fonctionnels, une vérification des vannes, des tests de capteurs et une validation du système de contrôle.

Pour les applications de haute pureté, les fabricants doivent également établir des procédures de nettoyage et d'assemblage contrôlées afin de minimiser les particules, l'humidité, les hydrocarbures et autres contaminants.

La documentation constitue un autre volet important du contrôle qualité. Un fournisseur professionnel doit être en mesure de fournir les plans, les spécifications des composants, les rapports d'essais, les instructions d'utilisation et les informations de maintenance nécessaires, conformément aux exigences du projet.

Applications dans le domaine de la fabrication de pointe
Les armoires à gaz spéciales haute performance sont largement utilisées dans les industries nécessitant des gaz dangereux ou de haute pureté.

Dans la fabrication de semi-conducteurs, les enceintes à gaz peuvent prendre en charge des procédés tels que le dépôt, la gravure, l'implantation ionique, le nettoyage des chambres et d'autres opérations de fabrication de plaquettes. Dans la fabrication de semi-conducteurs composés, elles peuvent être utilisées pour les procédés nécessitant des gaz spécifiques pour des matériaux comme le nitrure de gallium et les structures semi-conductrices apparentées.

Parmi les autres applications, citons la fabrication de cellules photovoltaïques, la production de LED, la fabrication d'écrans, les laboratoires de recherche et le traitement avancé des matériaux.

Pour chaque application, la configuration de l'armoire doit être personnalisée en fonction du type de gaz, du nombre de bouteilles, de la pression de distribution requise, des exigences de débit, de la séquence de processus, du système d'évacuation des gaz de l'installation et des réglementations applicables.

Comment choisir la bonne armoire à gaz spécialisée
Lors du choix d'une armoire à gaz spécialisée, les acheteurs doivent prendre en compte plus que les dimensions extérieures de l'armoire ou le nombre de bouteilles.

Les points importants à prendre en compte sont la compatibilité avec les gaz, la pression maximale du cylindre, la pression de refoulement, le débit requis, les spécifications des vannes et des régulateurs, les exigences en matière de détection des gaz, la capacité d'échappement, la configuration de purge, l'architecture de contrôle, les protocoles de communication et l'accessibilité pour la maintenance.

Les compétences d'ingénierie du fournisseur sont tout aussi importantes. La conception d'une armoire à gaz sur mesure exige une coordination entre la conception mécanique, la tuyauterie de procédé, l'instrumentation, la commande électrique, l'ingénierie de sécurité et les interfaces avec les installations.

Pour les semi-conducteurs et autres applications de haute pureté, le fournisseur doit également comprendre le contrôle de la contamination et les exigences liées à la livraison de gaz UHP.

fournisseur de systèmes de distribution de gaz spéciaux pour laboratoires
fournisseur de systèmes de distribution de gaz spéciaux pour laboratoires
Conclusion
Une armoire à gaz spéciale haute performance pour applications avec gaz dangereux est bien plus qu'un simple conteneur de bouteilles. Il s'agit d'une plateforme intégrée de sécurité et de distribution de gaz combinant des composants de haute pureté, un système de contrôle de pression, des vannes automatiques, des systèmes de purge, la détection de gaz, la ventilation par extraction, l'automatisation par automate programmable et des dispositifs de sécurité.

Une armoire bien conçue permet aux fabricants d'assurer une distribution fiable de gaz spéciaux, tout en améliorant le contrôle opérationnel et en réduisant les risques potentiels liés aux gaz dangereux. La solution la plus efficace est celle qui tient compte des caractéristiques du gaz, des exigences du procédé, de l'infrastructure de l'installation et des normes de sécurité applicables.

Pour les usines de semi-conducteurs, les installations d'électronique de pointe, les fabricants de cellules photovoltaïques et les environnements de recherche, investir dans une armoire à gaz spécialisée et bien conçue constitue un gage essentiel de distribution de gaz sûre, stable et reproductible. Grâce à l'association de composants en acier inoxydable 316L de haute qualité, d'une technologie de vannes fiable, d'une commande intelligente par automate programmable, d'une détection de gaz efficace et d'une ingénierie professionnelle, les armoires à gaz modernes répondent aux exigences rigoureuses des procédés de fabrication avancés actuels.
