Explication détaillée du fonctionnement d'un régulateur de propane à un étage

Explication détaillée du fonctionnement d'un régulateur de propane à un étage

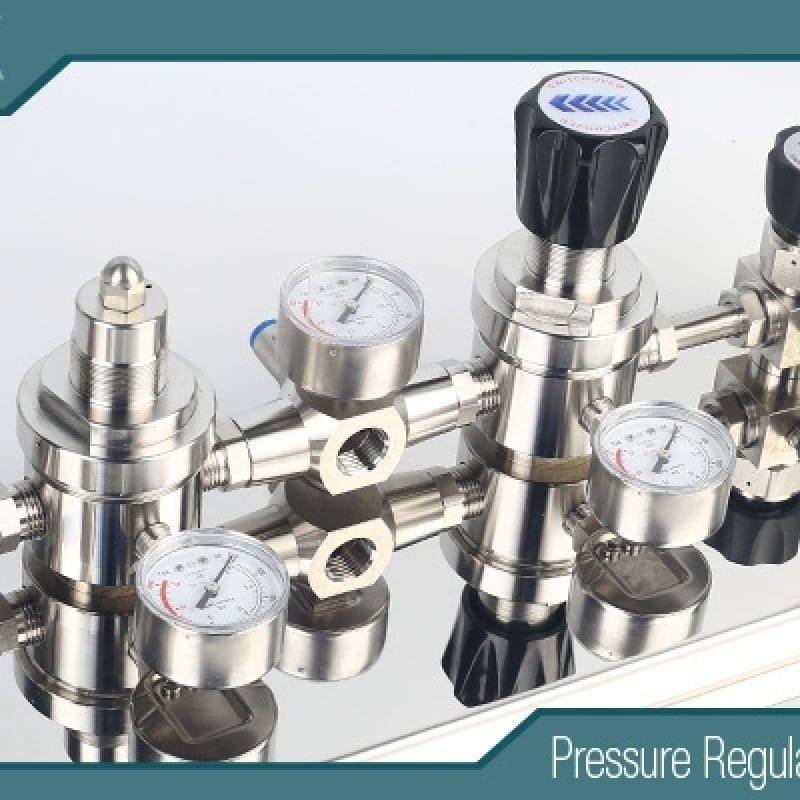

Dans le monde des appareils fonctionnant au gaz, des barbecues de jardin aux chauffages portables, en passant par certains équipements industriels, le propane constitue une source d'énergie polyvalente et efficace. Au cœur de tout système au propane sûr et performant se trouve le détendeur : un dispositif d'apparence anodine, mais essentiel pour garantir que le gaz haute pression stocké dans la bonbonne soit distribué à une pression basse et constante, adaptée à un usage quotidien. Le détendeur de propane monobloc est l'un des modèles les plus courants dans les applications résidentielles et commerciales légères. Cet article examine en détail le fonctionnement de ces détendeurs, en analysant leurs composants, leur mécanisme et leurs implications pratiques.

Le propane, également appelé gaz de pétrole liquéfié (GPL), est stocké sous haute pression dans des réservoirs afin de le maintenir à l'état liquide pour un stockage et un transport efficaces. Lors de sa libération, il se vaporise en un gaz qui peut être brûlé pour produire de la chaleur ou de l'énergie. Cependant, la pression à l'intérieur d'un réservoir de propane standard peut varier de 100 à 200 livres par pouce carré (psi), selon la température et la capacité du réservoir ; une pression beaucoup trop élevée pour la plupart des appareils, qui nécessitent environ 0.4 à 0.5 psi (soit environ 11 pouces de colonne d'eau) pour fonctionner de manière sûre et efficace. Sans réglementation, cette pression élevée pourrait endommager les équipements, provoquer des fuites, voire des explosions.





Un régulateur à un étage résout ce problème en réduisant la pression d'entrée en une seule étape, fournissant ainsi une pression de sortie stable directement à l'appareil. Contrairement aux régulateurs à deux étages, qui effectuent la réduction de pression en deux phases pour une plus grande précision dans les grands systèmes, les modèles à un étage sont plus simples, plus compacts et plus économiques pour les petites installations. Comprendre leur fonctionnement permet non seulement de démystifier cette technologie, mais aussi de donner aux utilisateurs les moyens d'assurer la maintenance, le dépannage et la sécurité en toute confiance. Dans cette exploration, nous examinerons les principes fondamentaux, analyserons les composants clés, expliquerons le mécanisme de fonctionnement étape par étape, aborderons les avantages et les limites, et présenterons des conseils essentiels de maintenance. À la fin de cette exploration, vous aurez une compréhension complète de cet appareil indispensable.

L'importance des régulateurs dépasse leur simple fonction pratique ; ils constituent un élément fondamental de la sécurité des systèmes au propane. Conformément aux normes industrielles, un contrôle précis de la pression empêche toute surpression, susceptible d'entraîner des défaillances catastrophiques. Par exemple, lors de l'utilisation d'un barbecue à domicile, un régulateur défectueux pourrait laisser passer une quantité excessive de gaz, augmentant ainsi le risque de flambées soudaines ou d'incendies. À l'inverse, une pression insuffisante pourrait provoquer une combustion incomplète, produisant du monoxyde de carbone, un gaz nocif. Nous nous appuierons sur des principes d'ingénierie éprouvés et des exemples pratiques pour illustrer clairement le fonctionnement de ces régulateurs.





Contexte et évolution

Le concept de régulation de pression dans les systèmes à gaz remonte au XIXe siècle, coïncidant avec l'essor de l'éclairage et du chauffage au gaz dans les zones urbaines. Les premiers régulateurs étaient rudimentaires, utilisant souvent des membranes lestées ou de simples vannes pour contrôler le débit. Le régulateur de propane moderne à un étage est issu de ces conceptions, perfectionné grâce aux progrès réalisés dans le domaine des matériaux et de l'ingénierie de précision au cours du XXe siècle.

Le propane s'est largement répandu comme combustible dans les années 1920, notamment dans les zones rurales non desservies par le gaz naturel. Dès le départ, les régulateurs étaient indispensables pour adapter la pression élevée des réservoirs aux besoins des appareils. Les modèles monoblocs actuels sont généralement fabriqués à partir de matériaux durables comme le laiton ou l'aluminium, conçus pour résister aux intempéries et à la corrosion. Des organismes tels que la National Fire Protection Association (NFPA) et l'American Society of Mechanical Engineers (ASME) ont établi des normes, comme la norme NFPA 58 pour les systèmes de GPL, afin de garantir que les régulateurs respectent les critères de sécurité.

Comparativement aux régulateurs à gaz naturel, les modèles pour propane doivent supporter des pressions d'entrée plus élevées et les propriétés spécifiques du GPL, notamment la présence possible de traces d'humidité ou d'impuretés susceptibles d'affecter leurs performances. La conception monobloc a séduit par sa simplicité – absence de tuyauterie intermédiaire et d'unités multiples – la rendant idéale pour les applications portables telles que les camping-cars, les réchauds de camping et les groupes électrogènes de secours. Au fil du temps, des fonctionnalités comme des évents intégrés et une protection contre les surpressions ont été ajoutées, renforçant ainsi sa fiabilité.





Principes de base de la régulation de la pression

La régulation de pression repose fondamentalement sur l'équilibre des forces au sein d'un système fermé. En dynamique des fluides, la pression est définie comme la force par unité de surface, et les régulateurs la manipulent pour obtenir le débit souhaité. Pour le propane, le régulateur agit comme un papillon des gaz, détectant les variations de la demande en aval et ajustant le débit en conséquence.

Le principe fondamental repose sur la régulation par rétroaction : le régulateur surveille en permanence la pression de sortie et réagit aux variations. Ceci est rendu possible par un équilibre mécanique entre des forces opposées : généralement un ressort qui pousse à ouvrir une vanne et la pression du gaz qui la ferme. Lorsque la demande augmente (par exemple, lors de l’allumage d’un brûleur), la pression de sortie diminue, ce qui permet au ressort d’ouvrir davantage la vanne et d’accroître le débit. Lorsque la demande diminue, la pression augmente, fermant la vanne et limitant le débit.

Les régulateurs à un étage effectuent cette opération dans une seule chambre, contrairement aux systèmes à deux étages qui utilisent une réduction initiale de la pression élevée suivie d'un réglage fin. Cette approche en une seule étape est efficace mais sensible aux variations de pression d'entrée ; par exemple, lorsque la pression du réservoir diminue en raison de l'utilisation ou du refroidissement, le régulateur doit compenser sans fluctuations importantes de la pression de sortie.

Le comportement du propane complexifie son fonctionnement. Gaz liquéfié, sa pression de vapeur varie avec la température : plus élevée par temps chaud, plus faible par temps froid. Un bon régulateur assure un débit constant malgré cette variation, généralement avec une plage de températures allant de -40 °F à 160 °F. Des notions comme la « chute de pression » (la diminution de la pression de sortie lorsque le débit augmente) et le « verrouillage » (la légère augmentation de pression nécessaire pour fermer complètement la vanne) sont des paramètres essentiels. Une chute de pression plus faible indique de meilleures performances, notamment en cas de variation de la demande.

En termes d'ingénierie, le régulateur fonctionne selon le principe de Bernoulli, qui stipule que la vitesse et la pression du fluide sont inversement proportionnelles, mais son action porte davantage sur le contrôle de l'orifice que sur la vitesse du fluide. Des dispositifs de sécurité, tels que les soupapes de décharge, évacuent la surpression afin d'éviter toute accumulation et de garantir le maintien du système dans des limites de sécurité.





Composants d'un régulateur de propane à un étage

Un régulateur de propane monobloc est un ensemble compact de pièces interconnectées, chacune contribuant au contrôle de la pression. Examinons-les en détail :

Raccord d'entrée : Il s'agit du port fileté qui se fixe à la vanne de sortie de la bouteille de propane, généralement à l'aide d'un raccord POL (Prest-O-Lite) ou d'un filetage ACME pour une connexion étanche et sécurisée. Il est conçu pour supporter des pressions d'entrée élevées, jusqu'à 250 psi.
Élément restrictif ou réducteur : généralement un clapet ou un orifice. Le clapet est un piston à ressort muni d'un joint élastomère qui s'appuie contre l'orifice de la vanne. Ouvert, il laisse passer le gaz ; fermé, il obture le passage. Des matériaux comme le Buna-N garantissent la compatibilité avec le propane.
Élément sensible : La membrane est le « cerveau » du régulateur. Souple et généralement en caoutchouc ou en tissu synthétique, elle divise le corps du régulateur en deux parties : haute et basse pression. Elle détecte les variations de pression de sortie et s’adapte en conséquence. Dans certains modèles, un piston remplace la membrane pour les pressions élevées, mais cette dernière est privilégiée pour sa précision, grâce à un frottement moindre.
Élément de force de référence : Un ressort hélicoïdal exerce une force opposée à la membrane. Fixé à une vis ou un bouton de réglage, il permet de régler la pression de sortie souhaitée. Comprimer le ressort augmente la pression ; le détendre la diminue. Les ressorts sont calibrés pour des plages spécifiques, par exemple de 5 à 15 psi.
Bouton de commande ou mécanisme de réglage : permet à l’utilisateur d’ajuster la pression de sortie. Sur les modèles fixes, ce réglage est préréglé ; sur les modèles réglables, il est accessible à l’utilisateur.
Orifice de ventilation ou de décharge : Petite ouverture permettant d’égaliser la pression atmosphérique de part et d’autre du diaphragme et d’évacuer l’excès de gaz en cas de surpression. Essentiel pour la sécurité, il est souvent muni d’une grille pour empêcher l’entrée d’insectes.
Corps et boîtier : généralement en zinc, laiton ou aluminium moulé sous pression pour une durabilité et une résistance à la corrosion optimales. Le corps renferme tous les composants et comporte des orifices d’entrée, de sortie et parfois de manomètres.
Raccordement de sortie : Filetages ou embouts cannelés pour les tuyaux menant aux appareils, assurant une distribution à basse pression.
Des fonctionnalités supplémentaires peuvent inclure des filtres pour retenir les impuretés, des soupapes de sécurité contre la surpression (OPSO) qui se ferment en cas de dépassement des limites de pression, et des soupapes de sécurité contre la sous-pression (UPSO) pour la détection des faibles débits. Pour le propane, les composants doivent être conçus pour résister aux gaz inflammables, en évitant les matériaux susceptibles de provoquer des étincelles.

Ces composants fonctionnent en harmonie, le diaphragme et le ressort assurant un équilibre dynamique. La conception minimise les pièces mobiles pour une fiabilité accrue, mais l'usure des joints ou des ressorts peut engendrer des problèmes tels que des fuites ou une pression irrégulière.





Mécanisme de fonctionnement étape par étape

Pour comprendre le fonctionnement d'un régulateur de propane à un étage, il est nécessaire de visualiser le flux de gaz et les interactions entre les forces en jeu. Voici une explication détaillée, étape par étape :

Raccordement initial et mise sous pression : Le régulateur est fixé à la bouteille de propane. À l’ouverture du robinet de la bouteille, le gaz haute pression (100-200 psi) pénètre par l’orifice d’entrée et remplit la chambre haute pression. Au repos, le clapet est fermé par défaut, empêchant tout débit immédiat.
Réglage de la pression : À l’aide du bouton de commande, l’utilisateur comprime le ressort, ce qui appuie sur le diaphragme (ou piston). Cette force est transmise à la soupape par une tringlerie, l’ouvrant légèrement. Le gaz commence alors à circuler par l’orifice vers la chambre basse pression, puis vers l’appareil.
Montée en pression et détection : Lorsque le gaz pénètre par la sortie, la pression augmente contre la face inférieure du diaphragme. Cette force ascendante s'oppose à la force descendante du ressort. Le diaphragme se soulève lorsque la pression de sortie atteint le seuil de consigne, tirant le clapet vers son siège et limitant le débit.
Atteinte de l'équilibre : Le système atteint l'équilibre lorsque la force du ressort est égale au produit de la pression de sortie et de la surface du diaphragme. Par exemple, si la pression est réglée à 11 pouces de colonne d'eau (environ 0.4 psi), la vanne s'ouvre juste assez pour maintenir cet équilibre. La pression atmosphérique, évacuée vers le haut du diaphragme, sert de référence, ce qui fait du régulateur un régulateur à « pression relative ».
Réponse aux variations de la demande : Si un appareil consomme plus de gaz (par exemple, pour allumer un brûleur), la pression à la sortie chute momentanément. La membrane détecte cette variation et, sous l’effet d’un ressort, s’abaisse, ouvrant davantage la vanne pour augmenter le débit jusqu’à ce que la pression se stabilise. Inversement, si la demande diminue, la pression augmente, repoussant la membrane vers le haut pour fermer la vanne.
Gestion des variations de pression d'entrée : La pression dans le réservoir fluctue en fonction de la température ou du niveau de gaz. Une pression d'entrée plus élevée tend à forcer le passage d'un plus grand volume de gaz, mais le diaphragme compense en fermant davantage la vanne. Cependant, dans les modèles à un seul étage, d'importantes variations peuvent entraîner une chute de pression (affaissement de la pression de sortie en cas de débit élevé) ou une surpression (gonflement de la pression de sortie en cas de faible débit).
Dispositif de sécurité : Si la pression de sortie dépasse les seuils de sécurité (par exemple, en cas d’obstruction), une soupape de décharge s’ouvre pour évacuer le gaz en toute sécurité. Les modèles sans soupape de décharge contiennent de la pression interne et sont adaptés au propane inflammable afin d’éviter tout rejet dans l’atmosphère.
Arrêt : Lorsque l'appareil est éteint et que la vanne du réservoir est fermée, la pression résiduelle s'équilibre et le clapet se ferme complètement, empêchant les fuites.
Ce mécanisme est autorégulé et ne nécessite aucune alimentation externe ; son fonctionnement est purement mécanique. Dans les applications au propane, il garantit une distribution de vapeur sans entraînement de liquide, condition essentielle à une combustion propre. Des facteurs comme la taille de l'orifice influent sur sa capacité ; les orifices plus larges supportent des débits plus élevés, mais sont plus sensibles aux variations. Exemple concret : dans un barbecue à gaz, le régulateur maintient une hauteur de flamme constante malgré le refroidissement de la bouteille lors d'une utilisation prolongée.





Applications, avantages et inconvénients

Les régulateurs de propane à un étage sont particulièrement performants pour les applications portables et à petite échelle : barbecues, chalumeaux, chauffages et camping-cars. Compacts et pesant moins de 500 g, ils s’installent facilement sans nécessiter de tuyauterie complexe.

Leurs avantages comprennent un prix abordable (souvent entre 10 et 50 dollars), une conception simple avec moins de pièces pour un taux de panne réduit, et une réponse rapide aux variations de la demande. Ils sont idéaux lorsque la pression d'entrée est stable, comme dans les réservoirs pleins.

Inconvénients : Moins précis qu’un compresseur à deux étages, avec une chute de pression plus importante en conditions variables. Ne convient pas aux longues distances ni aux grands systèmes où les pertes de charge s’accumulent. Par temps froid, il peut rencontrer des difficultés en cas de faible pression dans le réservoir.

Comparé aux systèmes à deux étages, le système à un seul étage convient à la plupart des maisons, mais il est inadéquat pour les systèmes alimentant toute une maison et nécessitant une pression constante sur une certaine distance.





Entretien et sécurité

Un contrôle régulier est essentiel : vérifiez l’étanchéité à l’eau savonneuse, assurez-vous que les orifices de ventilation sont dégagés et remplacez les pièces tous les 5 à 10 ans ou après tout dommage. Évitez de trop serrer les raccords pour prévenir l’endommagement du filetage.

Consignes de sécurité : Installez l’appareil à l’extérieur, loin de toute source d’inflammation ; utilisez uniquement des régulateurs certifiés ; fermez le réservoir lorsqu’il n’est pas utilisé. Les signes de dysfonctionnement incluent un sifflement, des flammes irrégulières ou la présence de givre sur l’appareil (indiquant des fuites).

Pour les réglages, confiez l'entretien à un professionnel ; ne touchez jamais aux composants internes. Respectez les normes telles que la norme NFPA 58.





Conclusion

Un régulateur de propane monobloc est un chef-d'œuvre d'ingénierie mécanique. Grâce à un équilibre parfait entre les forces en présence et à la précision des composants, il transforme le gaz dangereux à haute pression en une ressource sûre et utilisable. En comprenant son fonctionnement, on peut apprécier son utilité au quotidien et privilégier la sécurité. Que ce soit pour griller ou chauffer, cet appareil garantit une fiabilité à toute épreuve, prouvant ainsi que, parfois, les solutions les plus simples sont les plus efficaces.
