Principales considérations de conception technique pour les systèmes de vannes et de tuyauterie de gaz médicaux hospitaliers

Principales considérations de conception technique pour les systèmes de vannes et de tuyauterie de gaz médicaux hospitaliers

Les réseaux de gaz médicaux hospitaliers constituent une infrastructure essentielle au bon fonctionnement des soins aux patients, notamment les urgences, la chirurgie, les soins intensifs, la thérapie respiratoire et d'autres activités cliniques. Contrairement aux réseaux de canalisations de gaz industriels classiques, les systèmes de vannes et de canalisations de gaz médicaux hospitaliers doivent répondre à des exigences strictes en matière de sécurité, de propreté, de stabilité de la pression, de fiabilité, d'identification, de maintenabilité et de continuité d'approvisionnement. Un défaut de conception peut interrompre les services médicaux critiques ou engendrer de graves risques pour la sécurité.

Par conséquent, la conception d'un réseau de canalisations de gaz médicaux en milieu hospitalier ne se limite pas au simple choix des tuyaux et des vannes. Les ingénieurs doivent prendre en compte les caractéristiques de chaque gaz médical, la consommation de gaz, la pression de service, le tracé du réseau, le zonage des vannes, l'alimentation de secours, la régulation de la pression, la surveillance, les essais et les possibilités d'extension future. Cet article aborde les principaux aspects à considérer lors de la conception des systèmes de canalisations et de vannes de gaz médicaux en milieu hospitalier.


1. Comprendre les exigences relatives aux différents gaz médicaux
La première étape de la conception d'un système consiste à identifier les gaz médicaux qui seront fournis et leurs lieux d'utilisation. Les gaz couramment utilisés en milieu hospitalier comprennent l'oxygène, l'air médical, le protoxyde d'azote, le dioxyde de carbone, l'azote et les systèmes de vide. Chacun présente des exigences de fonctionnement et des applications cliniques spécifiques.

L'oxygène est généralement utilisé dans les chambres des patients, les blocs opératoires, les unités de soins intensifs, les services d'urgence et autres zones cliniques. L'air médical peut être nécessaire pour les ventilateurs, le matériel d'anesthésie et les traitements respiratoires. Le protoxyde d'azote est couramment utilisé en anesthésie, tandis que l'azote peut servir pour certains équipements médicaux ou de laboratoire.

Ces gaz présentant des caractéristiques physiques et opérationnelles différentes, le réseau de canalisations ne doit pas être conçu selon un modèle unique. Les ingénieurs doivent déterminer le débit requis, la pression de service, la perte de charge, la capacité de la source et les normes de raccordement pour chaque service de gaz.

La conception doit également empêcher toute interconnexion entre différents réseaux de gaz. L'identification du gaz, la configuration des raccordements, le choix des vannes et les procédures de mise en service doivent être rigoureusement contrôlés afin de réduire le risque d'acheminer un gaz inapproprié vers une zone clinique.

2. Sélectionner les matériaux appropriés pour la tuyauterie des gaz médicaux
Le choix des matériaux est un élément primordial dans la conception des canalisations de gaz hospitalières. Les matériaux utilisés doivent offrir une résistance mécanique suffisante tout en garantissant une propreté interne adéquate et une bonne résistance à la corrosion.

Les tubes en cuivre sont largement utilisés dans les installations de gaz médicaux en raison de leur propreté, de leur résistance à la corrosion, de leur surface interne relativement lisse et de leur compatibilité avec de nombreuses applications de gaz médicaux. Dans certains cas, la tuyauterie en acier inoxydable peut également être envisagée lorsque des exigences spécifiques en matière de mécanique, d'environnement ou de propreté s'appliquent.

Le matériau choisi doit être compatible avec le gaz prévu et les conditions de fonctionnement. Une attention particulière est requise pour les systèmes à oxygène. Les composants utilisés dans ces systèmes doivent être nettoyés et manipulés avec soin afin de minimiser toute contamination par de l'huile, de la graisse, des particules ou d'autres matières combustibles.

Le dimensionnement des canalisations doit être déterminé en fonction du débit de gaz calculé, de la perte de charge admissible, de la longueur du pipeline, des raccords, des variations d'altitude et de la demande future prévue. Un surdimensionnement peut augmenter les coûts du projet, tandis qu'un sous-dimensionnement peut entraîner une perte de charge excessive et une alimentation en gaz insuffisante aux points de sortie des terminaux.

3. Concevoir le pipeline en fonction de la demande en gaz
Un calcul précis de la demande est essentiel au bon fonctionnement des systèmes de gaz médicaux hospitaliers . Les ingénieurs ne doivent pas se contenter d'additionner les débits nominaux de tous les terminaux de distribution, car la consommation simultanée est généralement inférieure au débit maximal théorique.

Un calcul correct doit prendre en compte le nombre d'unités terminales, les caractéristiques du service clinique, les facteurs de diversité, la demande de pointe, les besoins d'urgence et l'expansion future potentielle.

Par exemple, une unité de soins intensifs peut avoir une demande en oxygène nettement supérieure à celle d'un service d'hospitalisation classique. Les blocs opératoires peuvent nécessiter une consommation de gaz élevée et relativement stable pendant les interventions chirurgicales. Les services d'urgence peuvent connaître des augmentations soudaines de la demande lors d'incidents majeurs.

Le pipeline doit donc être conçu hydrauliquement pour maintenir une pression adéquate aux points terminaux les plus éloignés et les plus exigeants.

Les calculs de perte de charge doivent prendre en compte les sections de tuyauterie droites ainsi que les coudes, les tés, les vannes, les régulateurs, les filtres, les raccords flexibles et autres accessoires. Un système bien conçu doit garantir une pression stable même lorsque plusieurs services fonctionnent simultanément.

4. Élaborer un schéma de pipeline logique
L'agencement des canalisations de gaz médicaux dans un hôpital doit être conçu en fonction de son organisation fonctionnelle. La canalisation principale doit généralement suivre un parcours logique depuis la source centrale de gaz jusqu'aux principales zones du bâtiment, puis aux différents services cliniques.

La conception doit minimiser la longueur inutile des tuyaux et le nombre excessif de raccords, tout en maintenant l'accessibilité pour l'inspection et la maintenance.

Les zones critiques doivent faire l'objet d'une attention particulière. Il peut s'agir notamment des blocs opératoires, des unités de soins intensifs, des services d'urgence, des salles de réveil, des maternités et autres zones où une interruption de l'approvisionnement en gaz médicaux pourrait gravement affecter les soins aux patients.

Le tracé des canalisations doit être coordonné avec les systèmes électriques, les conduits de ventilation, les systèmes de protection incendie, les conduites d'eau, les éléments structuraux et les autres services du bâtiment. Une séparation et une protection adéquates doivent être prévues conformément aux normes en vigueur.

Lorsque les hôpitaux comportent plusieurs étages ou bâtiments, les ingénieurs doivent évaluer soigneusement les colonnes montantes verticales, les conduites de distribution horizontales, les zones de pression et les dispositifs d'isolation sectorielle.

5. Utiliser une conception appropriée de boîte à vannes de zone
Les vannes de zone sont indispensables pour isoler des sections spécifiques d'un réseau de gaz médicaux. Un système de vannes de zone bien conçu permet au personnel de maintenance hospitalier de couper l'alimentation en gaz d'une zone précise sans perturber inutilement le fonctionnement de l'ensemble du bâtiment.

Les boîtes de vannes de zone doivent être installées dans des endroits accessibles et clairement identifiés. Elles ne doivent pas être dissimulées derrière des structures permanentes ni placées dans des zones difficiles d'accès pour les secours.

Chaque vanne doit porter une étiquette indiquant clairement le type de gaz et la zone desservie. L'identification doit être durable et facile à lire.

La conception du coffret de vannes doit également prévoir un espace suffisant pour les opérations, l'inspection, la maintenance et les interventions ultérieures. Selon les exigences du projet, des manomètres ou des dispositifs de surveillance peuvent être intégrés au coffret de vannes.

La stratégie d'isolation doit être élaborée dès la phase d'ingénierie initiale et non ajoutée après l'installation. Cela permet à l'hôpital d'effectuer la maintenance tout en maintenant l'approvisionnement des services non concernés.

6. Choisir des vannes de gaz médicaux fiables
Le choix des vannes influe directement sur la sécurité et la fiabilité de l'ensemble du système. Les vannes de gaz médicaux doivent être sélectionnées en fonction du type de gaz, de la pression, de la température, du débit requis, du lieu d'installation et des normes applicables.

Les types de vannes courants comprennent les vannes à boisseau sphérique, les vannes d'isolement, les clapets anti-retour, les régulateurs de pression et d'autres composants spécialisés. Pour de nombreuses applications d'isolement, les vannes à boisseau sphérique sont privilégiées en raison de leur simplicité d'utilisation et de leurs positions ouverte/fermée clairement indiquées.

Cependant, la vanne doit être adaptée à la distribution de gaz médicaux et non pas seulement choisie en fonction du diamètre nominal de la tuyauterie. La compatibilité des matériaux, les matériaux d'étanchéité, la pression nominale, la propreté interne, l'étanchéité et la préparation pour la distribution d'oxygène doivent tous être évalués.

Pour les systèmes à oxygène, les composants doivent être exempts d'huile et d'autres contaminants susceptibles de provoquer une combustion. Le respect des bonnes pratiques de nettoyage, d'emballage, de stockage et d'installation est donc tout aussi important que les spécifications mécaniques de la vanne.

7. Assurer une régulation de pression fiable
Les équipements de gaz médicaux nécessitent souvent une pression stable dans une plage de fonctionnement définie. Une pression trop élevée ou instable peut endommager les équipements situés en aval, tandis qu'une pression insuffisante peut affecter les performances des équipements cliniques.

La régulation de la pression doit donc être conçue en fonction des exigences de la source de gaz et des équipements médicaux situés en aval.

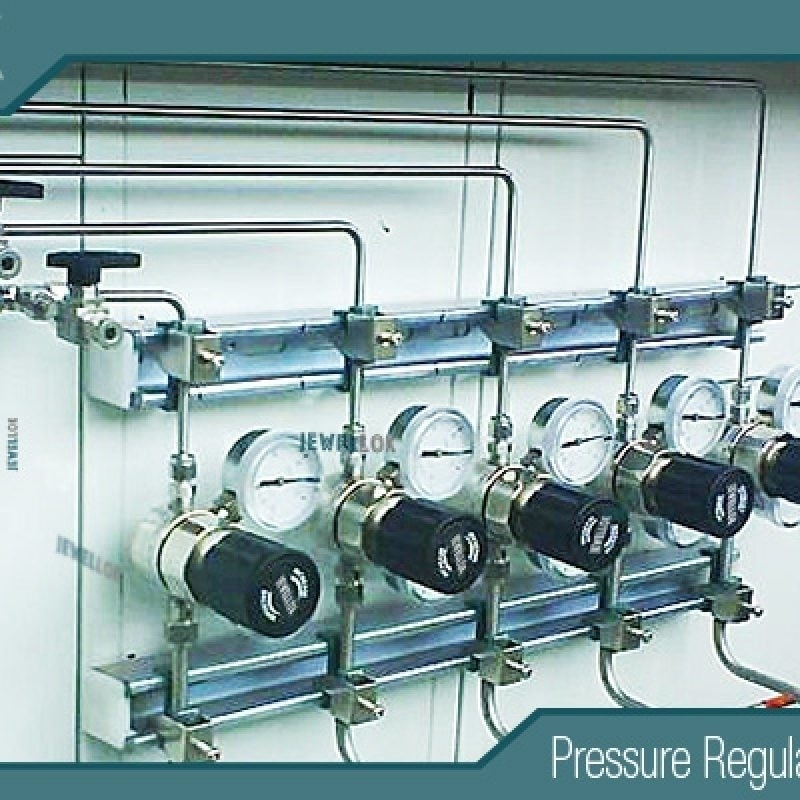

Les systèmes centralisés de distribution de gaz peuvent intégrer des détendeurs, des systèmes de commutation automatique, des alarmes et des alimentations de secours. Le réseau de distribution doit être divisé en zones de pression appropriées, le cas échéant.

Des manomètres et des dispositifs de surveillance doivent être installés à des emplacements stratégiques afin que les opérateurs puissent rapidement identifier les anomalies.

La conception technique doit également prendre en compte les variations de pression dues aux pics de demande, aux changements de source d'approvisionnement, à l'expansion des canalisations et aux activités de maintenance.

8. Intégrer une alimentation en gaz de secours et de secours
La continuité de l'approvisionnement est une exigence fondamentale pour les systèmes de gaz médicaux hospitaliers. Les soins médicaux ne peuvent être interrompus du simple fait qu'une source de gaz principale soit vide ou indisponible.

Les systèmes critiques doivent donc intégrer des dispositifs d'approvisionnement de réserve ou d'urgence appropriés. Les systèmes d'oxygène, par exemple, peuvent utiliser une combinaison d'approvisionnement en vrac, de bouteilles à collecteur, de systèmes de commutation automatique ou d'autres configurations de secours approuvées, selon la taille de l'hôpital et les exigences du projet.

Le système de secours doit avoir une capacité suffisante pour la durée de fonctionnement d'urgence requise. Les équipements de commutation automatique doivent être conçus pour assurer la continuité de l'alimentation sans interruption inutile.

La planification des approvisionnements d'urgence doit également prendre en compte les pannes de courant, la maintenance des équipements, l'épuisement des ressources, les dommages aux pipelines et autres conditions de fonctionnement anormales.

9. Mettre en place des systèmes de surveillance et d'alarme efficaces
Un système de distribution de gaz médicaux en milieu hospitalier ne doit pas reposer uniquement sur des vannes et des canalisations physiques. Les systèmes de surveillance et d'alarme permettent aux opérateurs d'être avertis rapidement en cas d'anomalies.

Les paramètres surveillés comprennent généralement la pression dans la canalisation, l'état de la source d'approvisionnement, l'état de la réserve et les anomalies de pression. Des alarmes locales et centralisées peuvent être nécessaires selon l'application et les normes en vigueur.

L'emplacement des alarmes doit être choisi en fonction des besoins opérationnels de l'hôpital. Les équipes techniques doivent coordonner les systèmes d'alarme avec la direction des installations et le personnel clinique afin que les alertes soient détectées et traitées rapidement.

Il est important que l'identification claire de l'alarme soit possible. Le personnel doit pouvoir déterminer quel système de gaz est affecté et quelle zone nécessite une intervention.

10. Accordez une attention particulière à la propreté
La propreté est une exigence d'ingénierie essentielle pour les réseaux de canalisations de gaz médicaux. La contamination à l'intérieur d'une canalisation peut compromettre les performances du système et, dans le cas de l'oxygène, engendrer des risques supplémentaires pour la sécurité.

Les tuyaux doivent être soigneusement nettoyés avant leur installation. Les extrémités ouvertes des tuyaux doivent être protégées pendant le transport et la construction afin d'empêcher la poussière, l'humidité, les résidus de soudure et autres contaminants de pénétrer dans le système.

Lors de l'installation, les ingénieurs et les entrepreneurs doivent exercer un contrôle rigoureux sur les matériaux et les outils. Les composants destinés à être utilisés avec de l'oxygène doivent être manipulés conformément aux procédures appropriées.

Après installation, la canalisation doit subir les procédures de nettoyage, de rinçage, d'essai de pression, d'essai d'étanchéité et autres procédures de mise en service requises et spécifiées par les normes applicables.

Les exigences en matière de propreté doivent donc être intégrées à l'ensemble du cycle de vie du projet plutôt que d'être considérées comme une activité d'inspection finale.

11. Conception pour la maintenance et l'expansion future
Les hôpitaux fonctionnent en continu, ce qui rend l'accessibilité pour la maintenance particulièrement importante. Les ingénieurs doivent concevoir les canalisations, les vannes, les régulateurs, les points de contrôle et les regards de vannes de manière à ce que la maintenance puisse être effectuée en toute sécurité et efficacement.

Lorsque cela est possible, l'isolation par sections devrait permettre aux équipes de maintenance d'isoler une partie limitée du système tout en maintenant le service aux autres départements.

La conception doit également tenir compte des extensions futures. Les hôpitaux ajoutent fréquemment de nouvelles chambres de patients, des salles d'opération, des équipements de diagnostic ou des services cliniques supplémentaires. Si la capacité initiale des infrastructures n'est pas suffisante, les extensions futures peuvent s'avérer coûteuses et perturbatrices.

Par conséquent, les ingénieurs doivent évaluer la demande future en gaz et prévoir des points de raccordement ou des capacités appropriées lorsque le plan de projet le justifie.

12. Respectez les codes et normes applicables
Les systèmes de gaz médicaux sont soumis à une réglementation stricte, et les équipes d'ingénierie doivent identifier les codes et normes applicables avant de commencer la conception détaillée.

Selon le pays et le lieu du projet, les exigences peuvent inclure des normes d'installation de gaz médicaux, des réglementations sur les équipements sous pression, des exigences en matière de protection contre l'incendie, des codes du bâtiment, des réglementations électriques et des spécifications techniques propres à l'hôpital.

Pour les projets internationaux, les ingénieurs doivent déterminer avec soin si le système est conçu conformément à des normes telles que NFPA 99, aux exigences HTM, aux normes ISO ou à d'autres réglementations nationales et régionales applicables.

La conformité doit couvrir non seulement le pipeline lui-même, mais aussi les vannes, les unités terminales, les équipements de source, les alarmes, les procédures de test, l'étiquetage, la documentation et la mise en service.

13. Mettre en œuvre des essais et une mise en service rigoureux
Les essais et la mise en service sont des étapes essentielles de l'ingénierie des réseaux de gaz médicaux. Un système ne doit jamais être mis en service clinique simplement parce que son installation est terminée.

Les tests peuvent inclure des essais de pression, des essais d'étanchéité, la vérification des interconnexions, la vérification de l'identification des pipelines, des contrôles de la qualité du gaz, des contrôles du fonctionnement des vannes, des essais d'alarme et d'autres procédures requises par les normes applicables.

Chaque point de distribution de gaz médical doit être vérifié afin de s'assurer qu'il délivre le gaz approprié. Ceci est particulièrement important car une canalisation mal raccordée peut entraîner des conséquences cliniques extrêmement graves.

La documentation de mise en service doit consigner les résultats des essais, les informations relatives aux équipements, l'emplacement des vannes, le tracé des canalisations, les réglages de pression et toute autre donnée pertinente. Une documentation précise constitue un support précieux pour la maintenance et les modifications ultérieures.


Conclusion
La conception technique des systèmes de vannes et de tuyauteries de gaz médicaux hospitaliers nécessite une approche globale qui combine l'ingénierie des fluides, l'ingénierie des matériaux, la gestion de la sécurité, les exigences opérationnelles de l'hôpital et la conformité réglementaire.

Les considérations les plus importantes comprennent des calculs précis de la demande en gaz, des matériaux de tuyauterie appropriés, des schémas de canalisations optimisés, des systèmes de vannes de zone fiables, des vannes de gaz médicaux correctement sélectionnées, une régulation de pression stable, une capacité de secours d'urgence, une surveillance et des alarmes, un contrôle strict de la propreté, la maintenabilité, l'expansion future et une mise en service complète.

Un système de distribution de gaz médicaux hospitaliers de haute qualité ne doit pas se contenter d'acheminer le gaz d'une source à un point de distribution. Il doit garantir une distribution de gaz sûre, propre, stable, identifiable, facile à entretenir et disponible en continu, tant en conditions normales qu'en situation d'urgence.

Pour les hôpitaux, la qualité de l'ingénierie influe directement sur la fiabilité du système et la continuité des soins aux patients. Par conséquent, chaque composant, depuis les équipements d'alimentation centraux et les régulateurs de pression jusqu'aux plus petites vannes et connexions terminales, doit être sélectionné, installé, testé et documenté dans le cadre d'un système intégré d'infrastructure de gaz médicaux.
