Comment fonctionne un collecteur de commutation de gaz acétylène ?

Comment fonctionne un collecteur de commutation de gaz acétylène ?

L'acétylène, gaz hautement inflammable et utilisé pour le soudage et le découpage oxyacétylénique, est une ressource essentielle dans des secteurs tels que la métallurgie, la synthèse chimique et la construction. Stocké dans des bouteilles et dissous dans de l'acétone pour éviter toute explosion, l'acétylène nécessite une manipulation soigneuse afin de garantir un approvisionnement sûr et continu. Un collecteur de commutation, également appelé collecteur de basculement, est un système sophistiqué conçu pour assurer un flux continu d'acétylène en basculant automatiquement ou manuellement entre plusieurs sources de gaz – généralement des batteries de bouteilles – lorsque la réserve principale est épuisée.

Un collecteur de gaz acétylène assure la continuité de l'approvisionnement, évitant les interruptions de production où même de brèves coupures peuvent engendrer des pertes de productivité importantes ou des risques pour la sécurité. Par exemple, en soudage, une coupure brutale d'acétylène peut compromettre une soudure ou nécessiter des retouches, engendrant des coûts en temps et en matériaux. Ces collecteurs sont particulièrement importants pour l'acétylène en raison de sa capacité de stockage limitée : les bouteilles ne peuvent être déchargées en toute sécurité qu'à environ 1/10 de leur capacité par heure pour éviter la contamination par l'acétone, ce qui impose l'utilisation de plusieurs bouteilles reliées par des collecteurs pour obtenir des débits plus élevés.

Le développement des collecteurs de gaz remonte au début du XXe siècle, en même temps que l'industrialisation des techniques de soudage. Les modèles modernes intègrent des fonctionnalités avancées, telles que des commandes électroniques et des soupapes de sécurité, afin de gérer les propriétés spécifiques de l'acétylène, notamment son instabilité à l'état libre au-delà de 20 bar (15 psi) et le risque de retour de flamme. Cet article explore en détail le fonctionnement des collecteurs de commutation d'acétylène, en abordant leurs principes, leurs composants, leurs mécanismes de fonctionnement, leurs différents types, leurs applications, les protocoles de sécurité et leur maintenance. La compréhension de ces systèmes permet aux utilisateurs d'optimiser leurs installations pour une efficacité et une sécurité accrues.

Dans un monde où la précision et la fiabilité sont primordiales, le collecteur de commutation comble le fossé entre les stocks limités de bouteilles et la demande continue, incarnant l'ingéniosité de l'ingénierie dans la distribution de gaz.

Régulateur de réduction de pression à un étage à très haute pureté
Régulateur de réduction de pression à un étage à très haute pureté


Principes de base des collecteurs de conversion de gaz acétylène

Le principe fondamental d'un collecteur de commutation d'acétylène est de maintenir un approvisionnement constant en gaz en alternant entre les sources principale et de réserve sans interruption de débit. Ceci est réalisé grâce à la surveillance de la pression et à l'actionnement des vannes, garantissant ainsi que lorsque la pression du banc principal chute en dessous d'un seuil prédéfini, le système bascule automatiquement sur le banc de réserve.

L'acétylène est stocké à une pression d'environ 250 à 300 psi dans des bouteilles remplies d'un matériau poreux imprégné d'acétone, ce qui stabilise le gaz. Cependant, les débits de soutirage sont limités afin d'éviter l'entraînement de solvants, rendant indispensables l'utilisation de collecteurs pour regrouper plusieurs bouteilles en bancs. Une installation typique divise les bouteilles en deux bancs : un banc actif (principal) et un banc de secours (réserve).

Le mécanisme principal repose sur la détection de pression différentielle. Dans les systèmes automatiques, des capteurs détectent la chute de pression dans le banc principal, déclenchant une commutation. Celle-ci peut être mécanique (à l'aide de ressorts et de membranes) ou électronique (avec des solénoïdes et des contrôleurs). Le principe de continuité est régi par la dynamique des fluides : l'écoulement du gaz obéit au principe de Bernoulli, où les chutes de pression sont proportionnelles à la vitesse, mais les collecteurs privilégient la stabilité de la pression à la dynamique de l'écoulement.

Pour l'acétylène, des principes supplémentaires s'appliquent en raison de sa réactivité. Des dispositifs anti-retour de flamme sont intégrés afin d'empêcher la propagation de la flamme dans le système, conformément aux normes de sécurité telles que celles de l'OSHA ou de l'ISO. La procédure de commutation tient également compte des effets de la température, car les environnements froids peuvent réduire la pression de vapeur d'acétylène et ainsi modifier le moment de la commutation.

Les systèmes manuels nécessitent l'intervention d'un opérateur, tandis que les systèmes automatiques utilisent des boucles de rétroaction similaires aux systèmes de contrôle en ingénierie, où l'entrée (pression) conduit à la sortie (commande de vanne) via un contrôleur. La réduction de pression en deux étapes est courante dans les collecteurs automobiles afin de minimiser les variations et de garantir une pression de sortie constante malgré les changements de source.

En substance, ces principes garantissent la fiabilité, les spécificités de l'acétylène exigeant des conceptions robustes pour gérer ses dangers.





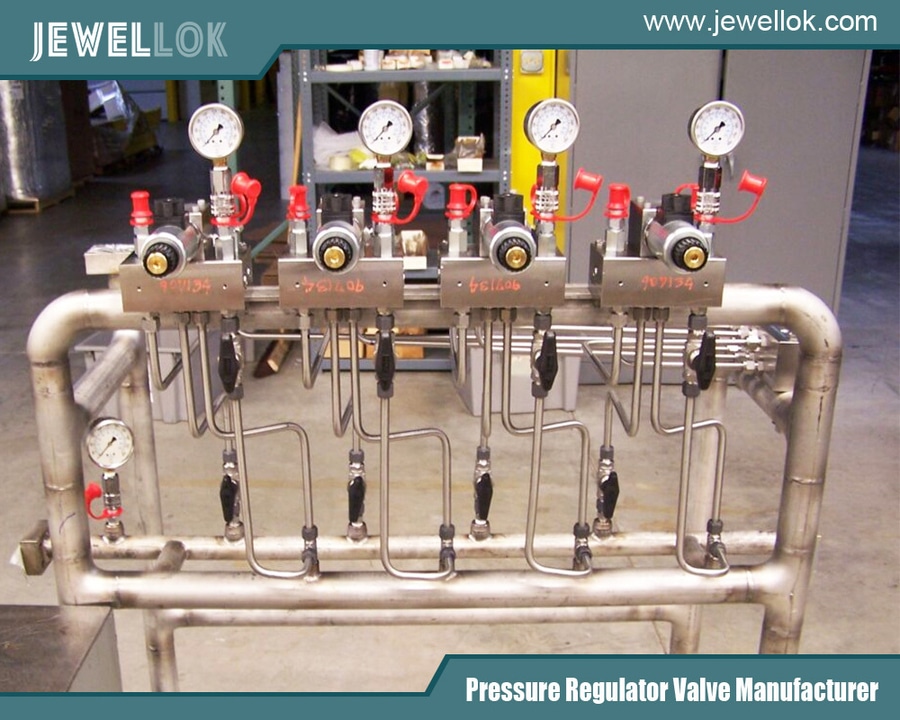

Composants clés d'un collecteur de commutation d'acétylène

Un collecteur de commutation d'acétylène comprend plusieurs composants intégrés qui collaborent pour surveiller, contrôler et distribuer le gaz en toute sécurité.

L'élément central du système est la vanne de commutation ou le contrôleur, souvent une vanne à quatre voies qui dirige le flux d'une batterie de gaz vers l'autre. Cette vanne détermine la batterie principale et gère la transition. Les régulateurs de pression sont essentiels : un régulateur intermédiaire réduit la pression de la bouteille à un niveau acceptable (par exemple, 100 à 150 psi), tandis qu'un régulateur de ligne ajuste avec précision la pression de sortie finale (généralement de 5 à 15 psi pour les chalumeaux acétyléniques).

Des manomètres sont indispensables : un par banc pour contrôler le niveau d’alimentation et un autre pour la pression de la conduite. Un pressostat inverseur détecte les basses pressions dans le banc principal et déclenche l’inversion. Les dispositifs de sécurité comprennent des soupapes de décharge pour évacuer les surpressions et des pare-flammes pour empêcher la propagation de l’inflammation.

Les collecteurs relient plusieurs cylindres de chaque banc par des flexibles, assurant ainsi une distribution homogène. Pour les systèmes automatiques, un contrôleur électronique ou un actionneur pneumatique automatise le processus, souvent avec des alarmes (visuelles/sonores) en cas de basse pression ou de commutation.

Dans les collecteurs spécifiques à l'acétylène, des composants tels que les vannes d'arrêt automatique (ASV) empêchent les débits de refoulement dangereux. Les matériaux utilisés sont généralement du laiton ou de l'acier inoxydable afin de résister à la corrosion due aux sous-produits de l'acétylène.

Des filtres pour éliminer les impuretés et des vannes d'isolement pour la maintenance peuvent également être ajoutés. Ces composants forment un ensemble cohérent, avec une redondance intégrée pour une fiabilité accrue.





Mécanisme de fonctionnement étape par étape

Le fonctionnement d'un collecteur de commutation d'acétylène peut être décomposé en étapes distinctes, légèrement différentes entre les modèles manuels et automatiques. Intéressons-nous d'abord au système automatique.

Installation et initialisation : Les bouteilles sont raccordées aux collecteurs de deux bancs par des câbles. La vanne 4 voies est configurée pour désigner un banc comme principal et l’autre comme de secours. Les régulateurs sont réglés : le régulateur intermédiaire pour la réduction de pression du banc, le régulateur de ligne pour la sortie finale. Les vannes des bouteilles sont ouvertes et le système est mis sous pression.
Fonctionnement normal : le gaz circule du circuit principal vers la sortie, en passant par le régulateur intermédiaire, la vanne d’inversion et le régulateur de ligne. Les manomètres affichent des valeurs stables. Le système contrôle la pression du circuit principal via l’inverseur.
Détection de décharge : Lorsque la batterie principale se décharge, sa pression chute en dessous du seuil prédéfini (par exemple, 100 psi, fixé au-dessus de la sortie du régulateur de réserve pour éviter le reflux). Le pressostat détecte cette variation et envoie un signal au contrôleur.
Activation de la commutation : Le contrôleur actionne la vanne 4 voies (ou les électrovannes dans les modèles électroniques), fermant le circuit depuis le groupe principal et ouvrant le circuit de réserve. Simultanément, la vanne du groupe principal se ferme et celle du groupe secondaire s’ouvre, redirigeant le flux sans interruption. Des alarmes avertissent les opérateurs lorsqu’il est nécessaire de remplacer le groupe vide.
Après la bascule : l’ancienne réserve devient la réserve principale. Les opérateurs remplacent les bouteilles vides, réinitialisent le système en ajustant la vanne 4 voies ou le contrôleur pour réaffecter les bancs de bouteilles, garantissant ainsi une alimentation sans interruption.


Pour les systèmes manuels :

Surveillance : Les opérateurs surveillent les manomètres. Lorsque la pression primaire atteint un niveau bas, ils ferment manuellement la vanne d’isolement primaire et ouvrent celle de réserve.
Commutation : Le flux change manuellement, avec une interruption potentielle, sauf si une configuration multicylindre permet un chevauchement.
Dans les installations à acétylène, le mécanisme comprend des contrôles de débit afin de garantir que celui-ci reste dans les limites de sécurité ; les vannes de régulation automatique (ASV) se coupent en cas de dépassement. La réduction en deux étapes dans les systèmes automatiques minimise les fluctuations de pression lors de la commutation.

Ce procédé garantit un approvisionnement continu, la volatilité de l'acétylène étant gérée par des dispositifs de sécurité intégrés.





Types de collecteurs de commutation de gaz acétylène et leurs applications

Les collecteurs de commutation pour l'acétylène sont classés selon leur niveau d'automatisation et leur configuration.

Collecteurs de commutation manuels : économiques, ils nécessitent l’intervention d’un opérateur. Les modèles monocylindres entraînent des temps d’arrêt lors des changements de format ; les modèles multicylindres permettent une commutation sans arrêt complet. Ils conviennent aux opérations à faible volume, comme les petits ateliers.
Collecteurs semi-automatiques : passage automatique en mode réserve en cas de chute de pression, mais réinitialisation manuelle requise. Offrent un bon compromis entre coût et facilité d’utilisation.
Collecteurs entièrement automatiques : commutation électronique sans intervention manuelle, avec régulation à deux niveaux pour une stabilité optimale. Idéaux pour les applications exigeantes.


Les applications comprennent:

Soudage et découpage : acétylène en continu pour les chalumeaux utilisés dans la construction navale ou la réparation automobile. Industrie chimique : approvisionnement stable pour les procédés de synthèse.
Laboratoires : Livraison précise d'équipements analytiques.
Les modèles spécialisés comme ceux d'IBEDA avec ASV permettent un prélèvement bilatéral pour des débits plus élevés.





Considérations de sécurité et entretien

La sécurité est primordiale avec les collecteurs d'acétylène. Installez-les dans des zones ventilées pour éviter l'accumulation de gaz, utilisez des dispositifs anti-retour de flamme et ne dépassez jamais 1 bar (15 psi) dans les conduites sans mélange d'oxygène. Des inspections régulières à l'eau savonneuse sont indispensables pour détecter les fuites.

La maintenance comprend la vérification mensuelle des régulateurs et des vannes, le remplacement annuel des flexibles et une intervention professionnelle annuelle. Après chaque mise en service, il convient de réinitialiser les systèmes et de purger les conduites pour éliminer l'air. Le respect des normes telles que la NFPA garantit un fonctionnement sûr.

Fabricant de systèmes de contrôle des fluides en Chine
Fabricant de systèmes de contrôle des fluides en Chine


Conclusion

Les collecteurs de commutation d'acétylène sont essentiels pour une alimentation en gaz sûre et continue. Grâce à la détection de pression et à la commande de vannes, le changement de source se fait en toute fluidité. Disponibles en versions manuelles ou entièrement automatiques, ils répondent à divers besoins et optimisent la productivité des industries consommatrices d'acétylène. Un bon fonctionnement et un entretien régulier permettent d'exploiter pleinement leur potentiel et de garantir la continuité des opérations.
